Copy Router Machine

프로파일에 구멍과 홈을 내는
카피루터기 42종

COPY ROUTER MACHINE · 42 ITEMS · 5 SERIES · CNC / COPY / PORTABLE

자른 알루미늄·PVC 프로파일에 손잡이 구멍, 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 장비 42종입니다. 먼저 가공 방식으로 고릅니다. 구멍 위치를 숫자로 입력하는 CNC 방식, 형판을 대고 따라 가공하는 복사 방식, 현장에 들고 다니는 휴대형이 있습니다. 그다음 헤드 수와 가공 길이로 좁히시면 됩니다.

42종 · 5기종군CNC 25 · 3축 1 · 2헤드 3 · 1헤드 9 · 휴대용 4X축 400 ~ 6,000mm스핀들 최대 24,000rpm

모델 선정 · 견적 문의 스마트스토어 바로가기

이 계열 42기종 — 아래 표에서 기종별 제원으로 이어집니다

42종

전 라인업

5기종군

CNC · 3축 · 2헤드 · 1헤드 · 휴대용

6,000mm

최대 X축 가공 길이

24,000rpm

최대 스핀들 회전

Video

제품 소개 영상

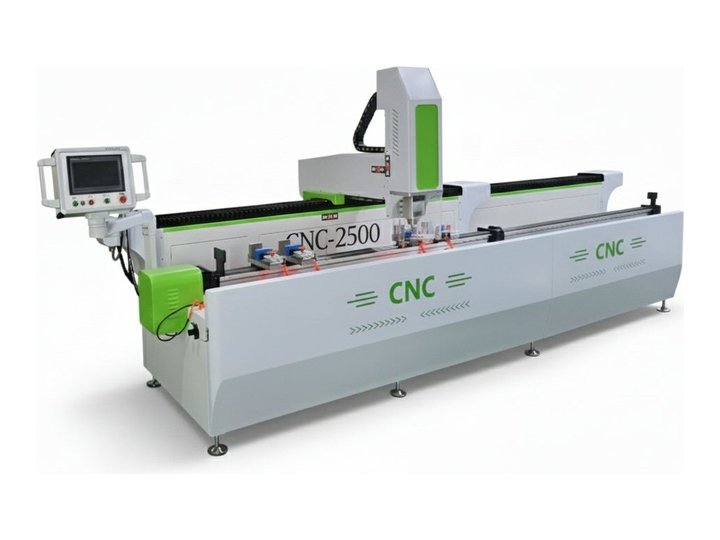

카피루터기 종류별 소개(이동식 · 고정식 · CNC형) — 카피루터기 42종 · 창호종합기계 유튜브

How to choose

가공 방식과 부재 길이로 고르시면 됩니다

먼저 가공 방식을 정해 주십시오. 창호마다 구멍 자리가 달라지면 위치를 숫자로 입력하는 CNC 방식이 맞고, 같은 구멍을 반복해 가공하시면 형판을 따라 가공하는 복사 방식이 준비가 간단합니다. 이미 설치된 창호를 현장에서 가공하셔야 하면 220V로 작동하는 휴대형이 맞습니다. 방식이 정해지면 다루시는 부재 길이로 기종을 좁히시면 됩니다. CNC는 X축 400mm부터 6,000mm까지 있고, 복사 방식은 가공범위 220 × 108mm가 기본이며 넓게는 600 × 108mm와 220 × 280mm까지 있습니다. 그다음에 헤드 수와 전원 · 공압 여건, 놓으실 자리로 확정하시면 됩니다. 고르기 어려우시면 프로파일 단면도와 가공하실 구멍 도면을 보내 주십시오. 맞는 구성을 제안해 드립니다. 앞 공정인 알루미늄 절단기와 다음 공정인 코너 클램프기도 함께 보실 수 있습니다.

Supply Journey

공급부터 사후 관리까지, 저희가 직접 합니다

카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 입고된 기계는 김해에서 직접 점검한 뒤 출고합니다.

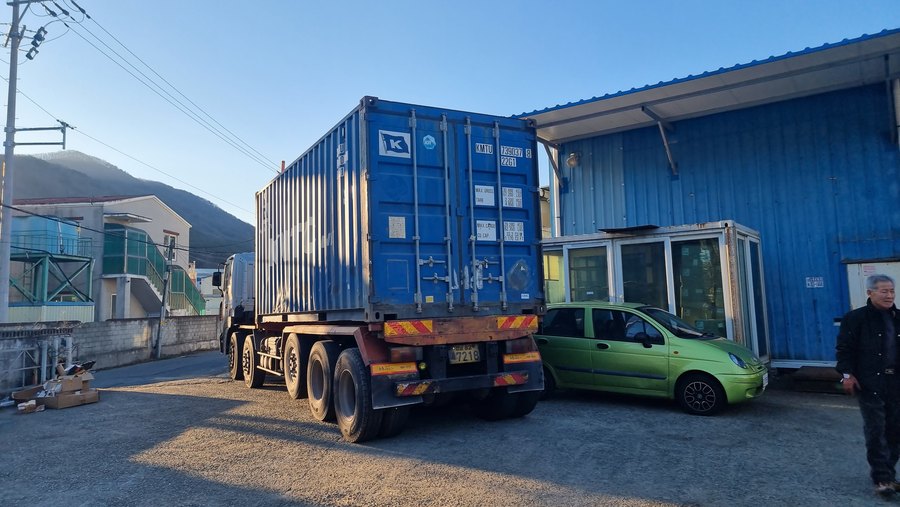

제작 · 수입

국내산 기종과 베드 길이·다이 형태가 주문마다 달라지는 기종은 사양을 먼저 확정한 뒤 제작합니다. 수입 기종은 물량이 많으면 컨테이너로, 적으면 다른 화물과 함께 들여옵니다.

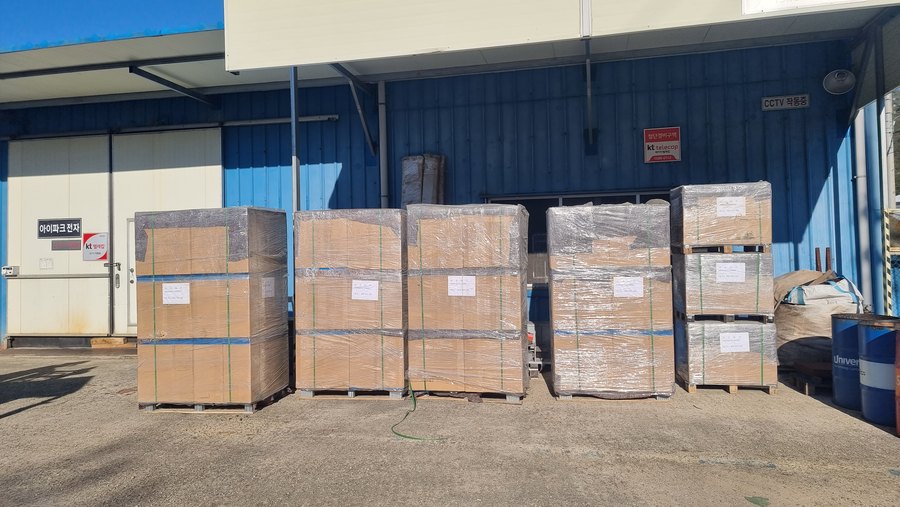

하역 · 검수

입고되면 스핀들 회전과 3축 이송, 클램프 고정 상태를 확인합니다. 이상이 있는 기계는 전시하거나 출고하지 않습니다.

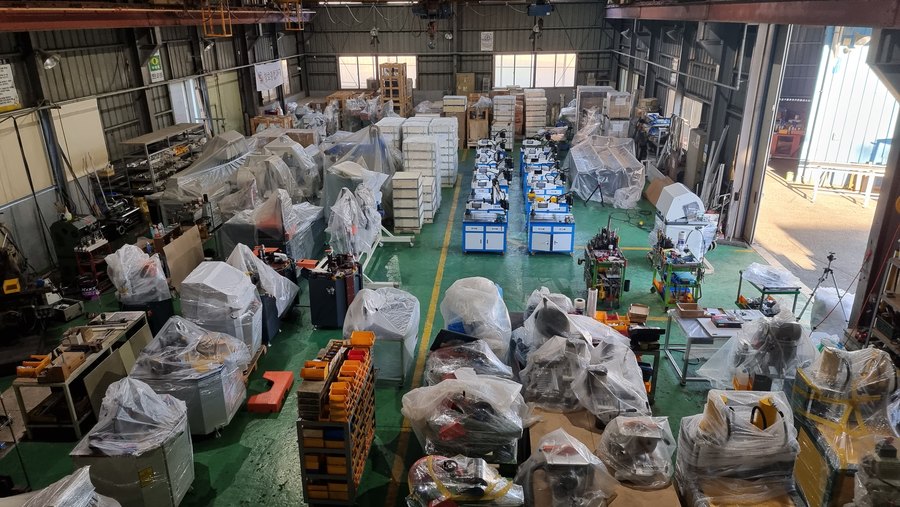

전시 보관

김해 전시장에 CNC형과 수동 카피형, 휴대형을 함께 설치해 두었습니다. 도면 치수를 입력해 가공하는 방식과 형판을 따라 가공하는 방식의 차이를 실물로 보실 수 있습니다.

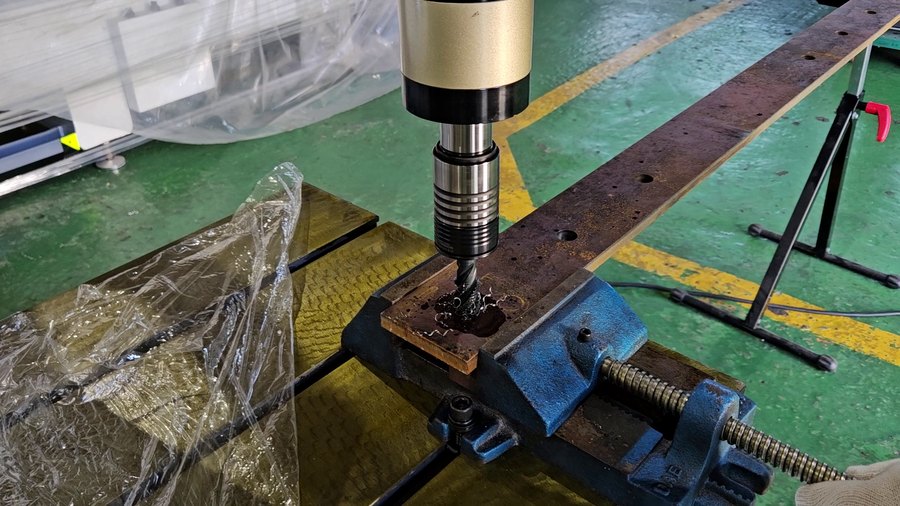

시연 · 테스트

사용하시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 확인하신 뒤 공구 규격을 정하실 수 있습니다.

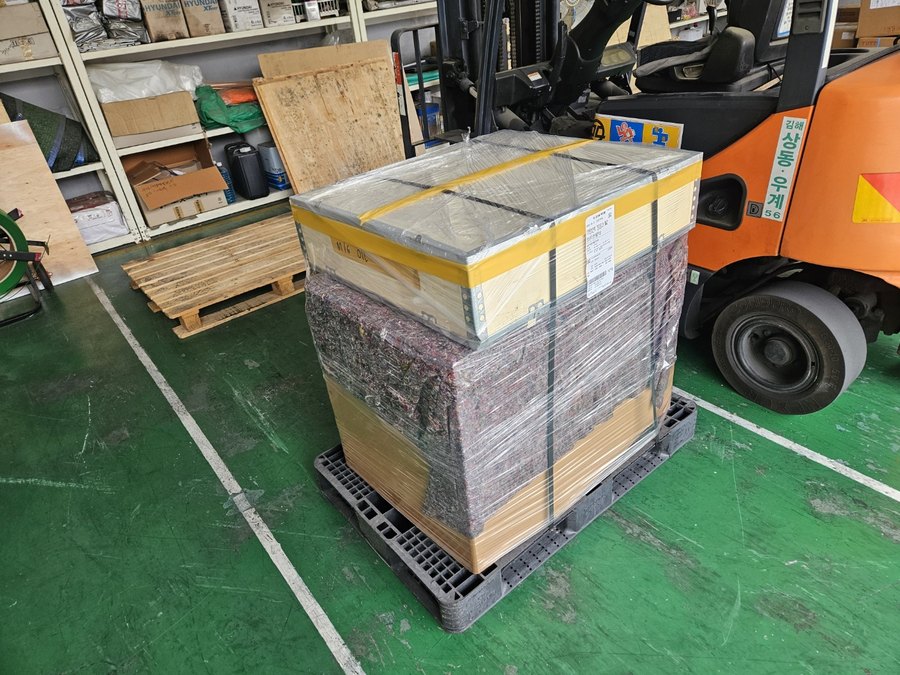

포장 · 출고

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 주문이 확정되는 대로 출고합니다.

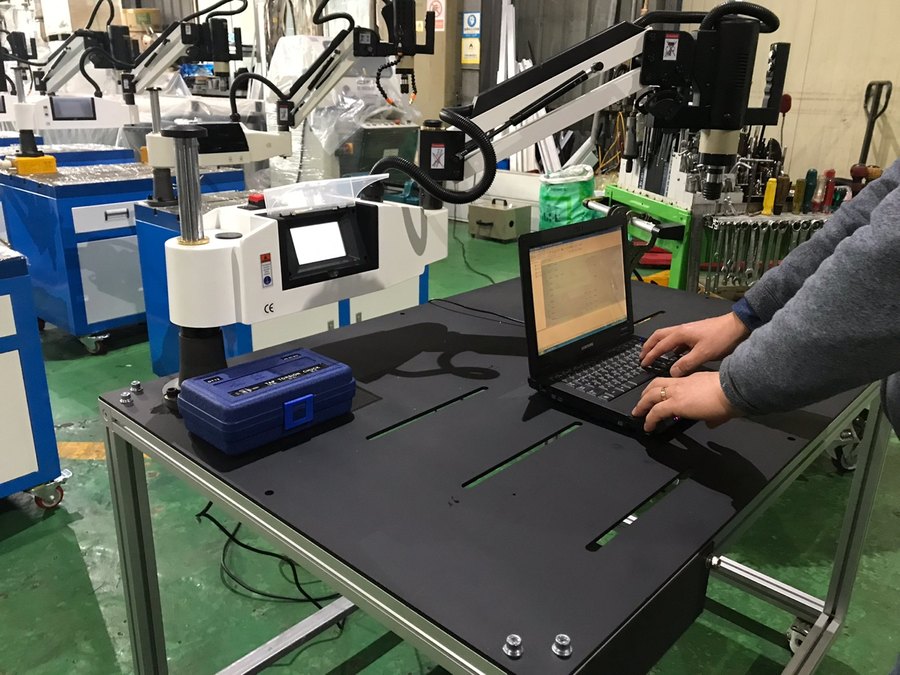

입고 수리

스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 갖추고 있습니다. 입고된 기계는 김해에서 직접 점검하고 수리하며, 없는 부품은 제조사에서 받아 수리합니다.

그래서 공급부터 수리까지 한곳에서 해결됩니다.

Series Line-up

다섯 기종군입니다

칸을 누르면 그 기종군의 상세 페이지로 이동합니다. 페이지마다 기종별 규격 비교표, 공통 사양, 주문 안내가 있습니다.

CNC 카피루터기

25종 · 도면 입력 가공 · X축 400~6,000mm · 1헤드 · 2헤드 · 툴교환

3축 카피루터기

1종 · 두 개의 축 구간 · 드릴링 겸용 · 290kg

2헤드 · 다축 카피루터기

3종 · 형판 1:1 복사 가공 · 2헤드 가공범위 290 × 90mm · 5,000rpm

1헤드 카피루터기

9종 · 가공범위 220~600 × 108~280mm · 103 ~ 250kg

휴대용 카피루터기

4종 · 28 ~ 70kg · 220V · 현장 가공용 기종

Model Index

전 모델 색인

모델명을 누르면 그 모델의 상세 페이지로 이동합니다. 같은 기종군을 한 표로 비교하려면 기종군 제목 오른쪽의 「기종군 보기」를 누르십시오. 규격 칸에는 가공 범위와 위치 정밀도를 적었습니다. 자세한 치수는 견적 때 제원표로 보내 드립니다.

① CNC 카피루터기25종 · 기종군 보기 →

#	모델	가공 범위 · 정밀도	전원 · 크기 · 중량 · 원산지
	1헤드 표준형 — X축 400 ~ 3,400mm
1	WTMM-CNC-400	X 400 · Y 150(300) · Z 150mm (±0.15mm)	380V · 1,200×1,000×1,800 · 150kg · 중국산
2	WTMM-CNC-800	X 800 · Y 150 · Z 120mm (±0.15mm)	380V · 1,500×1,500×2,000 · 700kg · 국내산
3	WTMZ-CNC-800	X 800 · Y 100 · Z 120mm (±0.15mm)	380V · 2,000×1,500×2,000 · 700kg · 국내산
4	WTMM-CNC-1500	X 1,500 · Y 150 · Z 120mm (±0.15mm)	380V · 2,000×1,600×2,000 · 850kg · 국내산
5	WTMM-CNC-2000	X 1,500 · Y 150 · Z 120mm (±0.15mm)	380V · 2,400×1,600×2,000 · 850kg · 국내산
6	WTMM-CNC-2500	X 2,500 · Y 150 · Z 120mm (±0.15mm)	380V · 2,900×1,800×2,000 · 1,250kg · 국내산
7	WTMM-CNC-2500-T	X 2,500 · Y 350 · Z 300mm (X ±0.05 · Y·Z ±0.02mm)	380V 60Hz · 3,500×1,700×2,500 · 중국산
8	WTMM-CNC-3000-RPM18000	X 2,500 · Y 150 · Z 120mm (±0.15mm)	380V · 3,400×1,800×2,000 · 1,400kg · 국내산
	이탈리아 스핀들 · 테이블 회전형 — X축 3,000mm
9	SKX3-1-CNC-3000	X 3,000 · Y 500 · Z 350mm (±0.1mm)	380V 60Hz · 4,180×1,600×2,200 · 1,400kg · 중국산
10	WTMD-CNC-3000 RPM6000	X 3,000 · Y 300 · Z 500mm (±0.1mm) · 테이블 ±90°	380V 60Hz · 4,180×1,600×2,200 · 1,400kg · 중국산
11	WTMD-CNC-3000	X 3,000 · Y 300 · Z 500mm (±0.1mm) · 테이블 ±90°	380V 60Hz · 4,180×1,600×2,200 · 1,400kg · 중국산
	2헤드형 — 공구 2종 동시 · 좌우 분할
12	WTMM-CNC-C800	X 850 · Y 100 · Z 100mm (±0.15mm)	380V · 1,800×1,500×2,000 · 600kg · 중국산
13	WTMM-CNC-C2500	X 3,000 · Y 150 · Z 150mm (±0.15mm)	380V · 4,400×1,500×2,000 · 1,500kg · 국내산
14	WTMM-CNC-C3000	X 3,000 · Y 400 · Z 300mm · 테이블 ±90° 플립	380V · 4,270×1,800×2,300 · 1,700kg · 중국산
15	WTMM-CNC-C3500	경첩 홈 · 손잡이 · 잠금장치 · 피스구멍 가공	380V 삼상 60Hz · 4,000×1,500×1,800
16	WTMD-CNC-1+1-3000	X 3,000 · Y 300 · Z 500mm (±0.1mm) · 테이블 ±90°	380V 60Hz · 4,180×1,600×2,200 · 2,500kg · 중국산
17	WTMD-CNC-1X1-3000	X 3,000 · Y 300 · Z 500mm (±0.1mm) · 테이블 ±90°	380V 60Hz · 4,180×1,600×2,200 · 2,500kg · 국내산
	장척 · 대형 — X축 6,000mm 이상
18	WTMM-CNC-6000AB	X 6,000 · Y 420 · Z 300mm · AB 2구역 · 클램프 8세트	380V 60Hz · 약 7,000×1,700×1,970 · 약 2,000kg
19	WTMD-CC-1X1-6000	X 6,000 · Y 350 · Z 330mm (±0.05mm)	380V 삼상 60Hz
20	GARNET-XS-3000	절단 X 3,000 · Y 300 · Z 265mm · 톱날 Φ550mm	380V · 14,423×1,975×3,008 · 약 3,000kg · 터키산
	툴교환 · 복합
21	WTMD-CNC-4AXIS-8	X 3,000 · Y 510 · Z 300mm (X ±0.05 · Z ±0.02mm)	380V 삼상 60Hz · 4,900×2,100×2,000 · 2,500kg
22	WTMM-CNC-TC-2400	X 2,400 · Y 200 · Z 180mm · 테이블 ±90°	380V 삼상 60Hz · 2,800×1,800×2,200 · 1,500kg · 중국산
23	WTMM-CNC-TC-3000	X 3,000 · Y 400 · Z 350mm · 테이블 ±90°	380V 삼상 60Hz · 약 4,000×1,700×2,500 · 중국산
24	WTM-CNC-2HE-3000	독립 듀얼헤드 · 최대 3,000mm · 양단 가공	380V 삼상 60Hz
25	WTM-CNC-1200-RL	X 1,200 · Y 300 · Z 280mm · 테이블 ±90° 플립	380V 60Hz (주문 사양 가능) · 1,400×1,500×2,000 · 700kg · 중국산

② 3축 카피루터기1종 · 기종군 보기 →

	#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
	1	GALAXY-IV	1구간 X460·Y200·Z215 · 2구간 X350·Y230·Z160mm	380V · 1,430×2,815×1,815 · 290kg · 터키산

③ 2헤드 · 다축 카피루터기3종 · 기종군 보기 →

#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
1	WTMD-F2-100X300	가공범위 290 × 90mm	380V 60Hz · 870×700×1,500 · 200kg · 중국산
2	WTMZ-F2-100X300	가공범위 290 × 90mm	380V 60Hz · 870×700×1,500 · 200kg · 중국산
3	GALAXY-II	X 255 · Y 110 · Z 130mm	380V · 850×2,525×1,450 · 127kg · 터키산

④ 1헤드 카피루터기9종 · 기종군 보기 →

#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
1	GALAXY-I	X 255 · Y 110 · Z 130mm	380V · 710×2,525×1,450 · 103kg · 터키산
2	SC-542	X 280 · Y 125 · Z 90mm	220V · 600×626×1,260 · 105kg · 터키산
3	SC-541	X 280 · Y 125 · Z 90mm	220V · 600×626×1,260 · 105kg · 터키산
4	WTMJ-270	가공범위 220 × 108mm	380V 삼상 60Hz · 3,530×1,500×900 · 200kg · 중국산
5	WTMZ-100X300	가공범위 220 × 108mm	380V 삼상 60Hz · 530×1,300×900 · 200kg · 중국산
6	WTMZ-550	가공범위 220 × 108mm	380V 삼상 60Hz · 700×2,400×1,550 · 200kg · 중국산
7	WTMZ-550-LX265	가공범위 220 × 280mm	380V 삼상 60Hz · 700×800×1,550 (테이블 4,500) · 200kg · 국내산
8	LXFZ-125x370	가공범위 370 × 125mm	380V · 1,000×1,700×2,180 (다이) · 240kg · 중국산
9	WTMJ-600-W	가공범위 600 × 108mm	380V 60Hz · 약 3,700×1,500×900 (다이) · 250kg · 중국산

⑤ 휴대용 카피루터기4종 · 기종군 보기 →

#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
1	STAR	X 217 · Y 125 · Z 127mm	220V · 550×555×550 · 28kg · 터키산
2	GALAXY-IP	X 217 · Y 125 · Z 130mm	220V · 540×555×640 · 38kg · 터키산
3	SC-551	X 217 · Y 125 · Z 130mm	220V · 540×555×640 · 38kg · 터키산
4	WTM-HCR-001	—

· 가공 범위는 자재를 한 번 고정한 상태에서 가공할 수 있는 구간이고, 괄호 안 값은 위치 정밀도입니다. · 기계 크기에 다이가 포함된 기종은 괄호로 함께 적었습니다. · 원산지 칸이 빈 기종은 제원표에 원산지가 적혀 있지 않은 기종이며, 주문 전에 확인해 알려 드립니다. · 주문제작 품목은 제작 기간을 먼저 알려 드립니다.

Specifications

전 모델 공통 사양

가공 방식 · 가공 범위 · 헤드 수 · 전원 · 중량은 모델마다 다릅니다. 아래 표에는 전 모델에 공통인 항목과 기종에 따라 달라지는 범위를 함께 적었습니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 커튼월 프레임
앞 공정 설비	45°/90° 절단기 · 2헤드 절단기 · 원형 절단기
다음 공정 설비	코너 클램프기 · 엔드밀링기 · 피스 체결기
가공 방식	CNC 좌표 입력 방식 · 형판 1:1 복사 방식 · 현장 휴대형
가공 내용	손잡이 구멍 · 잠금장치 홈 · 경첩 자리 · 물빠짐 구멍 · 피스 구멍
스핀들	최대 24,000rpm — 출력은 기종별 0.75 ~ 9kW
공구 척	ER20 · ER25 콜릿 — 엔드밀 생크 Φ8 · 날 Φ5 · 드릴 Φ5~12mm
전원	380V(공장용 기종) · 220V(SC-541 · SC-542 · 휴대형 4종)
공압	0.5 ~ 0.8 MPa (5 ~ 8 bar · 기종별) — 공압 클램프를 사용하는 기종
원산지	기종별 표기 — 국내산 · 중국산 · 터키산(위 색인 참조)
사후 관리	입고 수리 — 스핀들 · 콜릿 · 전장 부품 자체 보유 · 김해에서 직접 점검하고 수리

알루미늄 프로파일PVC 프로파일커튼월 프레임

Order & Shipping

주문 · 출고 안내

모델 선정

가공하실 구멍 도면과 프로파일 단면, 다루시는 부재 길이, 공장 전원과 컴프레서 용량, 설치 면적을 알려 주시면 맞는 기종군과 모델을 선정해 드립니다.

재고 · 출고

국내에 재고가 있는 품목은 주문이 확정되는 대로 출고합니다. 주문 전에 재고가 있는지 확인해 알려 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.

사전 시연

시연은 김해 전시장에서 진행합니다. 사용하시는 프로파일 단면과 가공하실 구멍 도면을 알려 주시면 같은 조건으로 가공해 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.

부품 상시 보유

스핀들 · 콜릿 · 전장 부품을 재고로 두고, 김해에서 직접 수리합니다.

FAQ

자주 묻는 질문

카피루터기는 CNC형과 형판형 중 무엇을 골라야 하나요?

도면 치수를 입력해 가공하려면 CNC형, 형판을 1:1로 따라 가공하려면 형판형이 알맞습니다. 가공 범위(X축)는 400~6,000mm이고, 현장에서 사용하는 220V 휴대용 기종도 있습니다. 김해 전시장에서 사용하시는 자재로 직접 가공해 보실 수 있습니다.
