203. 알루미늄 카피루터기
055-327-4112
055-327-4112
Single-Head Copy Router Machine
3,530mm 베드에
긴 자재를 올린 채 팝니다

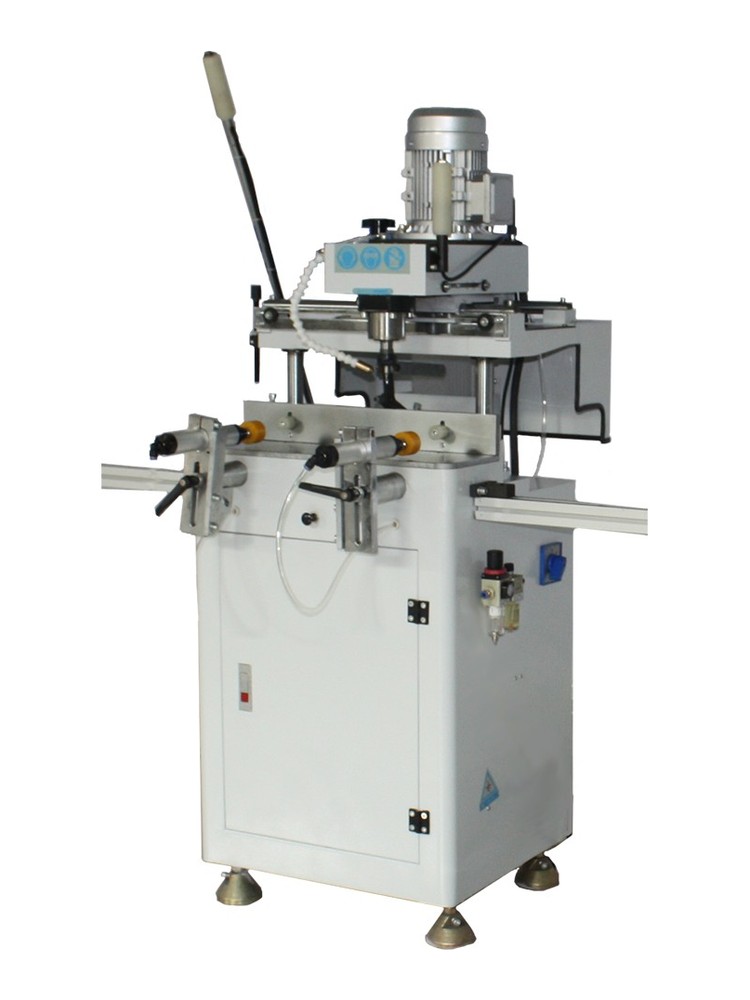

SINGLE-HEAD COPY ROUTER WTMJ-270 · BED 3,530 mm · 220 × 108 mm · 200 kg
다이가 붙은 3,530mm 베드에 긴 프로파일을 올려 둔 채로 가공하는 1헤드 카피루터기입니다. 가공 범위는 220 × 108mm이고 380V 1.1kW 전원에 공기압력 0.5~0.8 MPa를 씁니다. 3,530 × 1,500 × 900mm · 200kg입니다.
절단범위 220 × 108mm380V 4상 · 1.1kW200kg
이 모델 견적 문의스마트스토어 바로가기
220 × 108mm
가공 범위
3,530mm
다이 포함 길이
1.1kW
소비전력
200kg
기계 중량
이 계열 9기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTMJ-270에 문의가 많은 세 가지
1헤드 카피루터기 기종군 9종 가운데 WTMJ-270만의 값입니다. 공급 방식과 사후 관리는 9종이 같습니다.
01

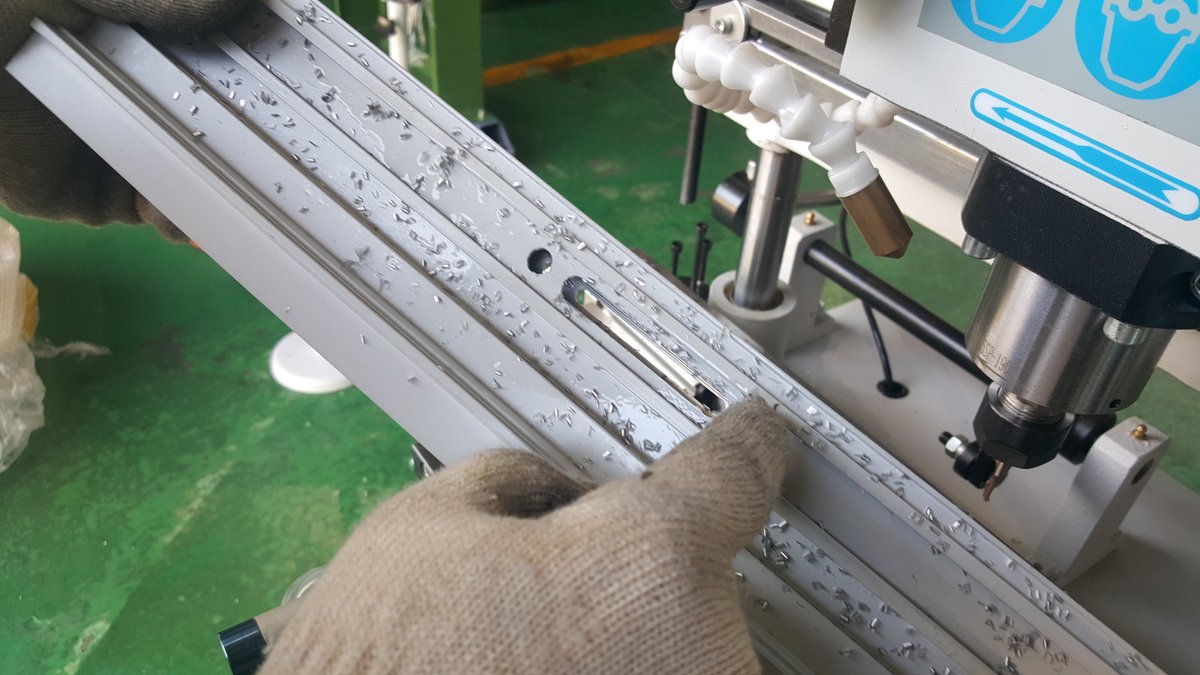

3,530mm 베드에 긴 자재를 그대로 올립니다받침대를 따로 놓지 않아도 창호 표준 길이 부재가 베드 위에 얹힙니다. 자재가 처지지 않은 상태로 가공하므로 구멍 위치가 자재 길이에 따라 달라지지 않습니다.
02
가공 범위 220 × 108mm — 이 기종군 표준 규격입니다같은 기종군의 여러 기종이 같은 값을 씁니다. 드릴은 지름 5~8mm(생크 8)를 물리므로 소모품을 함께 관리하실 수 있습니다.
03
380V 60Hz · 1.1kW · 공기압력 0.5~0.8 MPa입니다국내 공장에서 쓰는 전원과 공압 조건에 맞춘 사양입니다. 별도 승압이나 변압 없이 기존 배선에 연결하실 수 있습니다.
Structure & Tooling

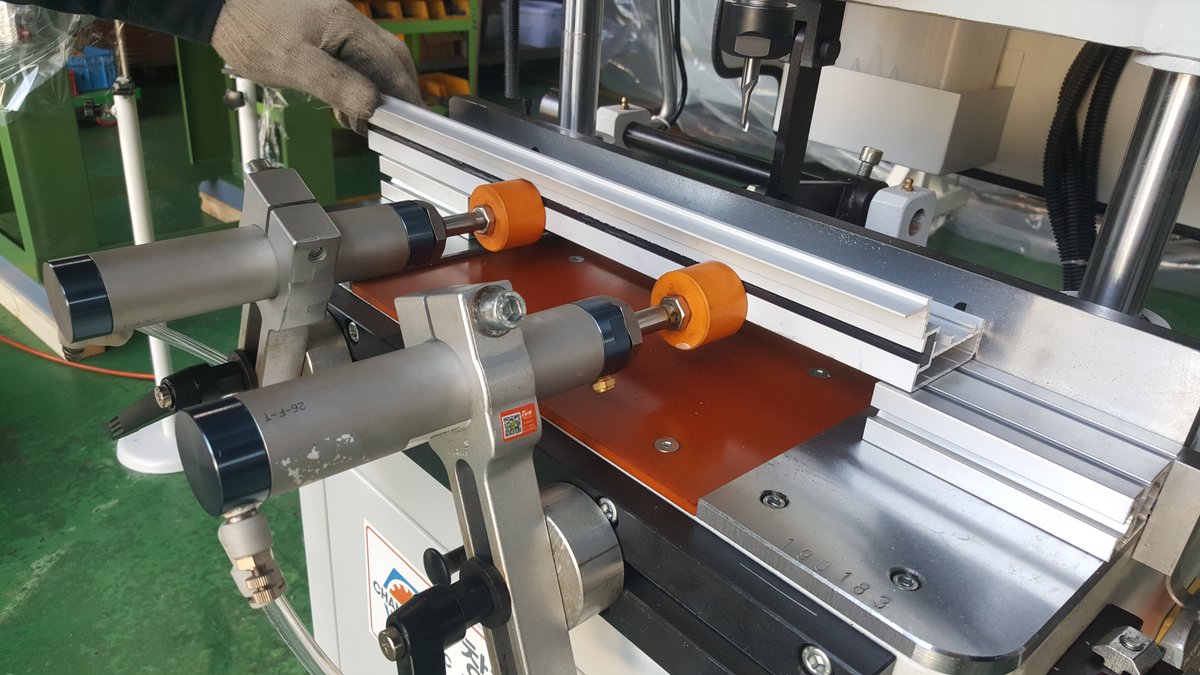

다이 일체형 베드와 상하 스톱퍼가 가공 자리를 고정합니다
형판 윤곽을 따라 헤드가 움직이며 자재에 같은 모양을 냅니다. 다이가 붙은 3,530mm 베드가 긴 부재를 받쳐 주고, 상하 이동 스톱퍼가 하강 위치를 정해 두므로 반복 작업에서 가공 깊이가 유지됩니다. 드릴은 지름 5~8mm(생크 8)를 씁니다. 가공 범위 220 × 108mm, 크기 3,530 × 1,500 × 900mm, 중량 200kg, 380V 1.1kW, 공기압력 0.5~0.8 MPa입니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.
01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.
02
하역 · 검수
입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03
전시 보관
김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.
05
포장 · 출고

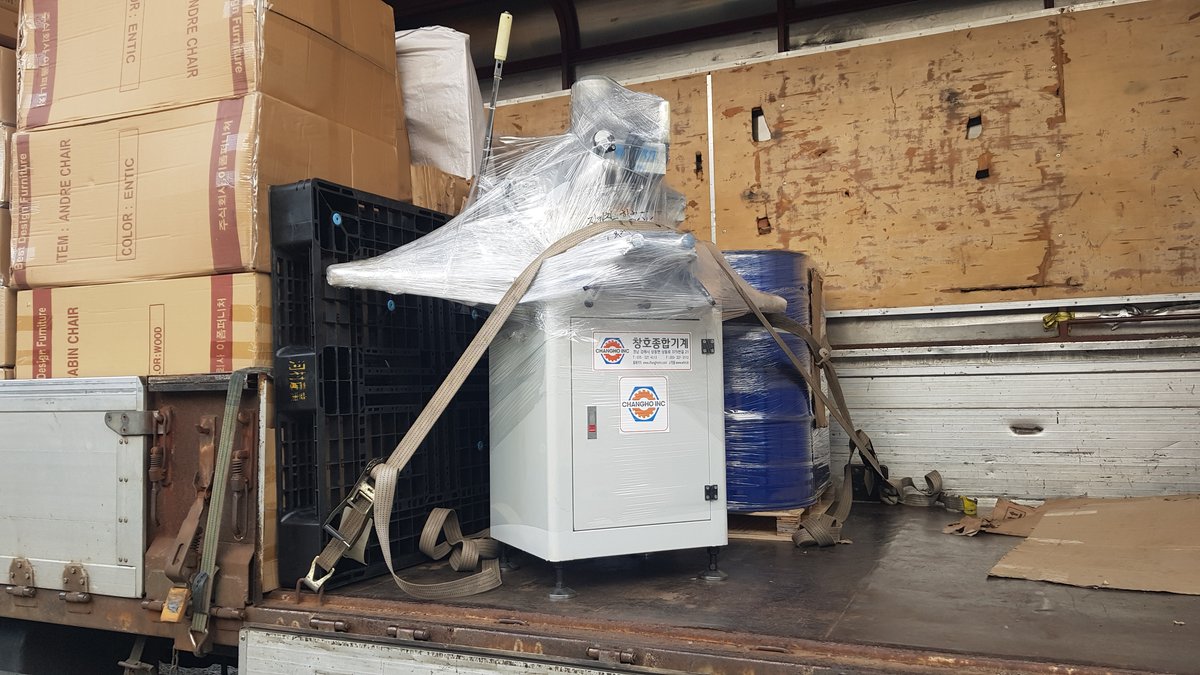

기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.
06
입고 AS
스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.
Specifications
WTMJ-270 제원
위 표가 이 모델의 값이고, 아래 표는 1헤드 카피루터기 기종군 9종에 공통으로 적용됩니다.
| 모델명 | WTMJ-270 |
|---|---|
| 원산지 | 중국산 |
| 사용전원 | 380V 4상 60Hz |
| 소비전력 | 1.1kW |
| 톱날·커터 | Φ5~8 (생크8) |
| 가공·절단 능력 | 220 × 108mm |
| 기계크기(mm) | 3530 × 1500 × 900 |
| 중량 | 200kg |
| 제품 상태 | 주문제작 |
아래 항목은 위 표의 9종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 범위 · 베드 길이 · 전원 · 소비전력 · 중량 · 원산지입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 |
|---|---|
| 가공 방식 | 형판 1:1 복사 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 피스 구멍 |
| 헤드 수 | 1헤드 — 한 번 물려 한 자리 |
| 공구 | Φ5~8mm 생크 8 · 엔드밀 ΦD8 / Φd5 — WTMZ-550-LX265는 Φ5~12mm |
| 전원 | 220V(SC-541 · SC-542) / 380V(나머지 7종) |
| 소비전력 | 0.75 ~ 2.2kW |
| 제품 상태 | 9기종 전부 주문제작 |
| 원산지 | 기종별 표기 — 터키산 · 중국산 · 국내산(위 비교표 참조) |
| 사후 관리 | 입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일PVC 프로파일
Real Product
실물 · 대표 기종
1헤드 카피루터기의 실물입니다. 김해 전시장에서 2헤드 기종 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.
WTMZ-550 — 2,400mm 베드 · 가공범위 220 × 108mm · 380V 1.1kW
WTMZ-550-LX265 — 가공 폭 280mm · 12,000rpm · 테이블 4,500mm
GALAXY-I — 103kg 경량 · X 255 · Y 110 · Z 130mm
WTMJ-600-W — 가공범위 600 × 108mm · 다이 포함 약 3,700mm
Line-up
1헤드 카피루터기 9종 가운데 이 자리입니다
Order & Delivery
주문 · 납기 안내
설치 자리와 전원
3.5m × 1.5m 자리와 380V 전원, 0.5~0.8 MPa 공압 배관이 필요합니다. 공장 도면을 보내 주시면 배치안을 그려 드립니다.
시험 가공 후 출고
출고 전에 쓰시는 자재로 구멍을 내 가공 깊이와 절단면을 확인합니다. 결과는 사진으로 보내 드립니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 파실 구멍 도면을 알려 주시면 같은 조건으로 가공해 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 스핀들 · 콜릿 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
