203. 알루미늄 카피루터기
055-327-4112
055-327-4112
Single-Head Copy Router Machine
가공 폭 280mm —
차세대창 프로파일 구간
SINGLE-HEAD COPY ROUTER WTMZ-550-LX265 · 220 × 280 mm · 12,000 rpm · KOREA
가공 폭이 280mm까지 닿는 1헤드 카피루터기입니다. 일반 기종의 108mm로는 닿지 않는 폭을 한 번에 가공합니다. 회전은 최대 12,000r/min이고 공구는 지름 5~12mm를 물립니다. 좌측 치수 조기대와 우측 롤러테이블을 포함해 테이블 길이 4,500mm 구성입니다.
가공범위 220 × 280mm12,000RPM · 1.1kW테이블 포함 4,500mm
이 모델 견적 문의스마트스토어 바로가기
220 × 280mm
가공 범위
12,000r/min
최대 회전수
4,500mm
테이블 길이
200kg
기계 중량
이 계열 9기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTMZ-550-LX265에 문의가 많은 세 가지
1헤드 카피루터기 기종군 9종 가운데 WTMZ-550-LX265만의 값입니다. 공급 방식과 사후 관리는 9종이 같습니다.
01
가공 폭 280mm — 일반 기종의 108mm로는 닿지 않는 구간입니다단면이 넓어진 차세대창 프로파일은 가공 자리가 폭 방향으로 멀리 있습니다. 이 기종은 그 구간까지 한 번에 가공하므로 자재를 돌려 다시 물리지 않으셔도 됩니다.
02
최대 회전 12,000r/min · 공구 지름 5~12mm입니다굵은 생크까지 물릴 수 있어 파실 수 있는 형상 범위가 넓습니다. 회전이 높아 절단면도 매끄럽게 나옵니다.
03
치수 조기대와 롤러테이블을 포함한 4,500mm 구성입니다왼쪽 치수 조기대에 길이를 맞춰 두면 같은 자리를 반복해서 파실 수 있고, 오른쪽 롤러테이블이 가공한 자재를 받습니다. 한 사람이 투입부터 배출까지 처리하는 배치입니다.
Structure & Tooling
폭 280mm 구간과 12,000r/min 회전을 함께 씁니다
형판 윤곽을 따라 헤드가 움직이며 자재에 같은 모양을 냅니다. 가공 범위는 220 × 280mm로 폭 방향 구간이 일반 기종보다 넓고, 회전은 최대 12,000r/min입니다. 공구는 지름 5~12mm를 물리고 자재는 공압 클램프로 고정합니다. 본체 크기는 700 × 800 × 1,550mm이며 좌측 치수 조기대와 우측 롤러테이블을 합쳐 테이블 길이는 4,500mm입니다. 중량은 200kg, 전원은 380V 1.1kW입니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.
01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.
02
하역 · 검수
입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03
전시 보관
김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.
06
입고 AS
스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.
Specifications
WTMZ-550-LX265 제원
위 표가 이 모델의 값이고, 아래 표는 1헤드 카피루터기 기종군 9종에 공통으로 적용됩니다.
| 모델명 | WTMZ-550-LX265 |
|---|---|
| 원산지 | 국내산 |
| 사용전원 | 380V 4상 60Hz |
| 소비전력 | 1.1kW · 12,000RPM |
| 톱날·커터 | Φ5~12 |
| 가공·절단 능력 | 220 × 280mm |
| 기계크기(mm) | 700x800x1550 (테이블 4500) |
| 중량 | 200kg |
| 제품 상태 | 주문제작 |
아래 항목은 위 표의 9종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 범위 · 베드 길이 · 전원 · 소비전력 · 중량 · 원산지입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 |
|---|---|
| 가공 방식 | 형판 1:1 복사 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 피스 구멍 |
| 헤드 수 | 1헤드 — 한 번 물려 한 자리 |
| 공구 | Φ5~8mm 생크 8 · 엔드밀 ΦD8 / Φd5 — WTMZ-550-LX265는 Φ5~12mm |
| 전원 | 220V(SC-541 · SC-542) / 380V(나머지 7종) |
| 소비전력 | 0.75 ~ 2.2kW |
| 제품 상태 | 9기종 전부 주문제작 |
| 원산지 | 기종별 표기 — 터키산 · 중국산 · 국내산(위 비교표 참조) |
| 사후 관리 | 입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일PVC 프로파일
Real Product
실물 · 대표 기종
1헤드 카피루터기의 실물입니다. 김해 전시장에서 2헤드 기종 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.
WTMZ-550 — 2,400mm 베드 · 가공범위 220 × 108mm · 380V 1.1kW

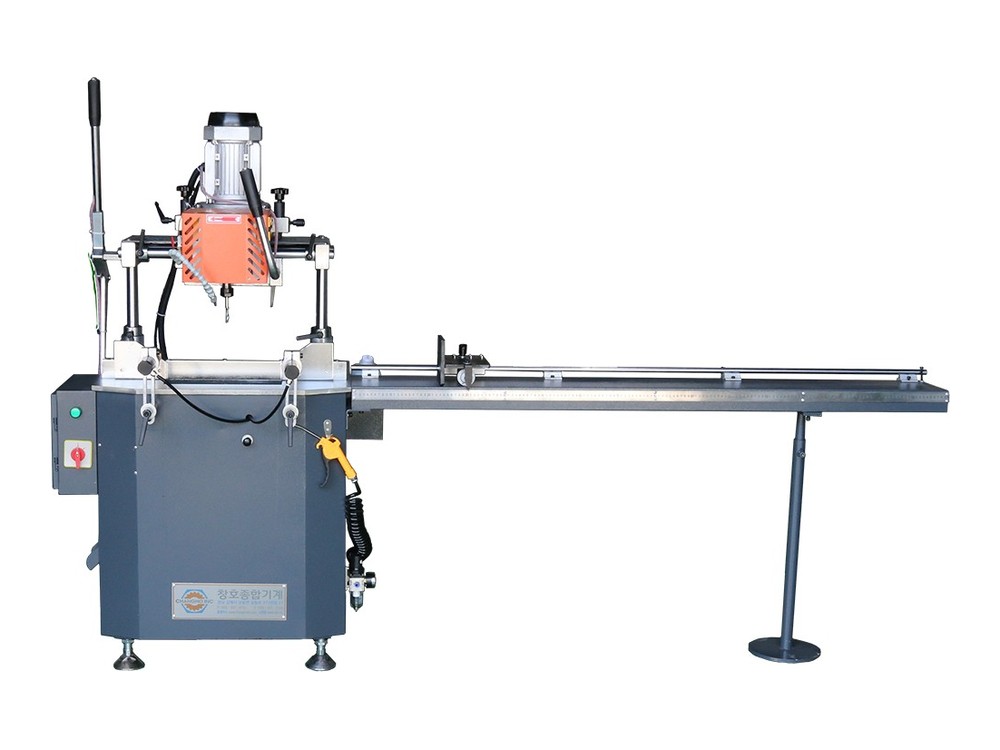

WTMZ-550-LX265 — 가공 폭 280mm · 12,000rpm · 테이블 4,500mm
GALAXY-I — 103kg 경량 · X 255 · Y 110 · Z 130mm
WTMJ-600-W — 가공범위 600 × 108mm · 다이 포함 약 3,700mm
Line-up
1헤드 카피루터기 9종 가운데 이 자리입니다
Order & Delivery
주문 · 납기 안내
프로파일 단면 확인
가공하실 자리가 폭 방향으로 어디까지 가는지 도면으로 먼저 확인합니다. 280mm 안에 들어오는지 보고 알려 드립니다.
시험 가공 후 출고
출고 전에 쓰시는 자재로 구멍을 내 가공 깊이와 절단면을 확인합니다. 결과는 사진으로 보내 드립니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 파실 구멍 도면을 알려 주시면 같은 조건으로 가공해 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 스핀들 · 콜릿 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
