Single-Head Copy Router Machine
1,300mm 베드로
자리를 적게 씁니다

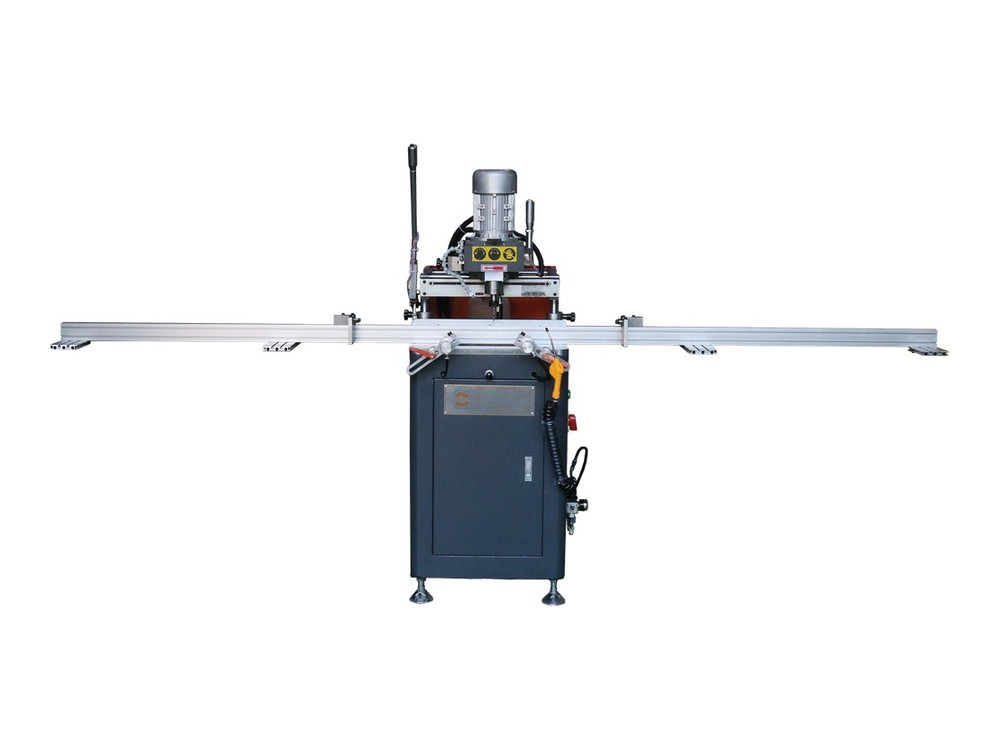

SINGLE-HEAD COPY ROUTER WTMZ-100X300 · BED 1,300 mm · OIL SPRAY · 200 kg
베드가 1,300mm로 짧아 설치 면적을 적게 쓰는 1헤드 카피루터기입니다. 절삭유를 자동으로 뿌리는 장치가 달려 있습니다. 가공 범위 220 × 108mm · 380V 1.1kW · 530 × 1,300 × 900mm · 200kg입니다.
절단범위 220 × 108mm380V 4상 · 1.1kW530 × 1300 × 900mm
이 모델 견적 문의스마트스토어 바로가기
220 × 108mm
가공 범위
1,300mm
베드 길이
1.1kW
소비전력
200kg
기계 중량
이 계열 9기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTMZ-100X300에 문의가 많은 세 가지
1헤드 카피루터기 기종군 9종 가운데 WTMZ-100X300만의 값입니다. 공급 방식과 사후 관리는 9종이 같습니다.
01
530 × 1,300mm — 설치 면적이 작습니다같은 기종군의 베드 2,400mm 기종보다 차지하는 자리가 절반 이하입니다. 라인과 라인 사이 빈 자리에 끼워 놓으실 수 있습니다.
02
절삭유를 자동으로 뿌려 날 수명을 늘립니다가공하는 동안 절삭유가 자동으로 도포됩니다. 연속으로 가공하실 때 날 마모가 줄어 교환 주기가 길어집니다.
03
가공 범위 220 × 108mm — 이 기종군 표준 규격입니다같은 기종군의 여러 기종과 같은 값이라 형판과 드릴을 함께 쓰실 수 있습니다. 드릴은 지름 5~8mm(생크 8)입니다.
Structure & Tooling
짧은 베드와 절삭유 자동 분사를 함께 둔 구성입니다

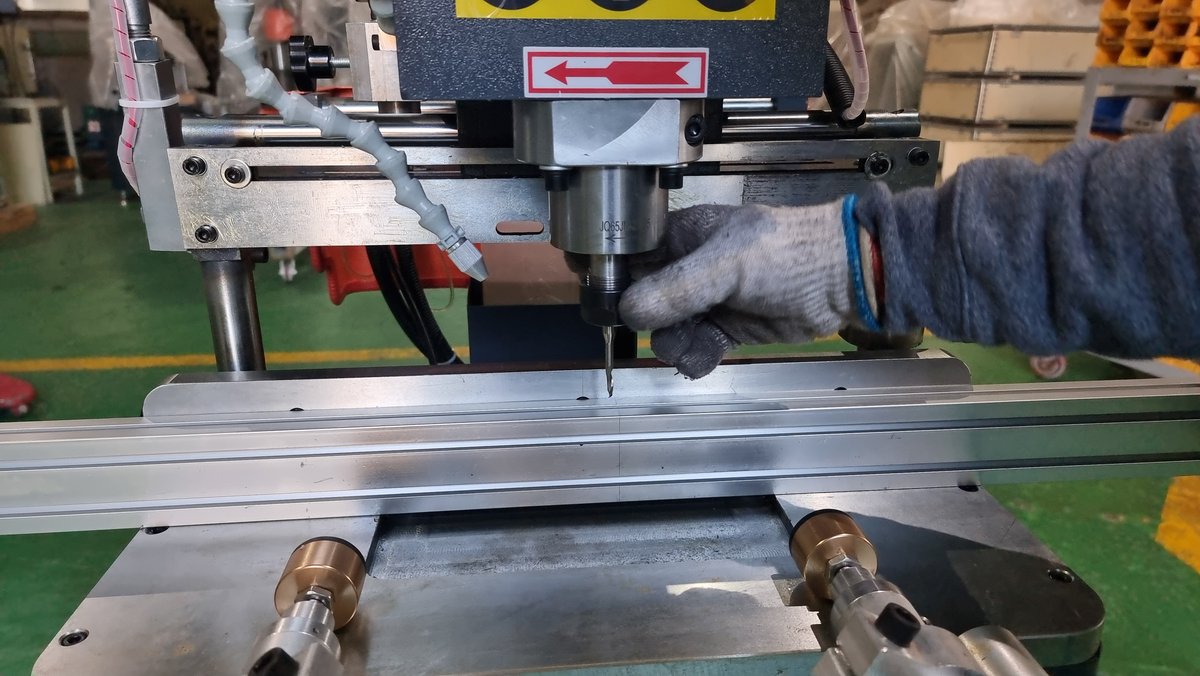

형판 윤곽을 따라 헤드가 움직이며 자재에 같은 모양을 냅니다. 베드가 1,300mm로 짧아 짧은 부재 위주 작업에 맞고, 절삭유 분사 장치가 가공 중 자동으로 작동합니다. 드릴은 지름 5~8mm(생크 8)를 씁니다. 가공 범위 220 × 108mm, 크기 530 × 1,300 × 900mm, 중량 200kg, 380V 1.1kW입니다. 긴 부재를 다루실 때는 베드가 긴 형제 기종을 함께 보십시오.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.
01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.
02
하역 · 검수
입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03
전시 보관
김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.
06
입고 AS
스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.
Specifications
WTMZ-100X300 제원
위 표가 이 모델의 값이고, 아래 표는 1헤드 카피루터기 기종군 9종에 공통으로 적용됩니다.
| 모델명 | WTMZ-100X300 |
|---|---|
| 원산지 | 중국산 |
| 사용전원 | 380V 4상 60Hz |
| 소비전력 | 1.1kW |
| 톱날·커터 | Φ5~8 (생크8) |
| 가공·절단 능력 | 220 × 108mm |
| 기계크기(mm) | 530 × 1300 × 900 |
| 중량 | 200kg |
| 제품 상태 | 주문제작 |
아래 항목은 위 표의 9종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 범위 · 베드 길이 · 전원 · 소비전력 · 중량 · 원산지입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 |
|---|---|
| 가공 방식 | 형판 1:1 복사 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 피스 구멍 |
| 헤드 수 | 1헤드 — 한 번 물려 한 자리 |
| 공구 | Φ5~8mm 생크 8 · 엔드밀 ΦD8 / Φd5 — WTMZ-550-LX265는 Φ5~12mm |
| 전원 | 220V(SC-541 · SC-542) / 380V(나머지 7종) |
| 소비전력 | 0.75 ~ 2.2kW |
| 제품 상태 | 9기종 전부 주문제작 |
| 원산지 | 기종별 표기 — 터키산 · 중국산 · 국내산(위 비교표 참조) |
| 사후 관리 | 입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일PVC 프로파일
Real Product
실물 · 대표 기종

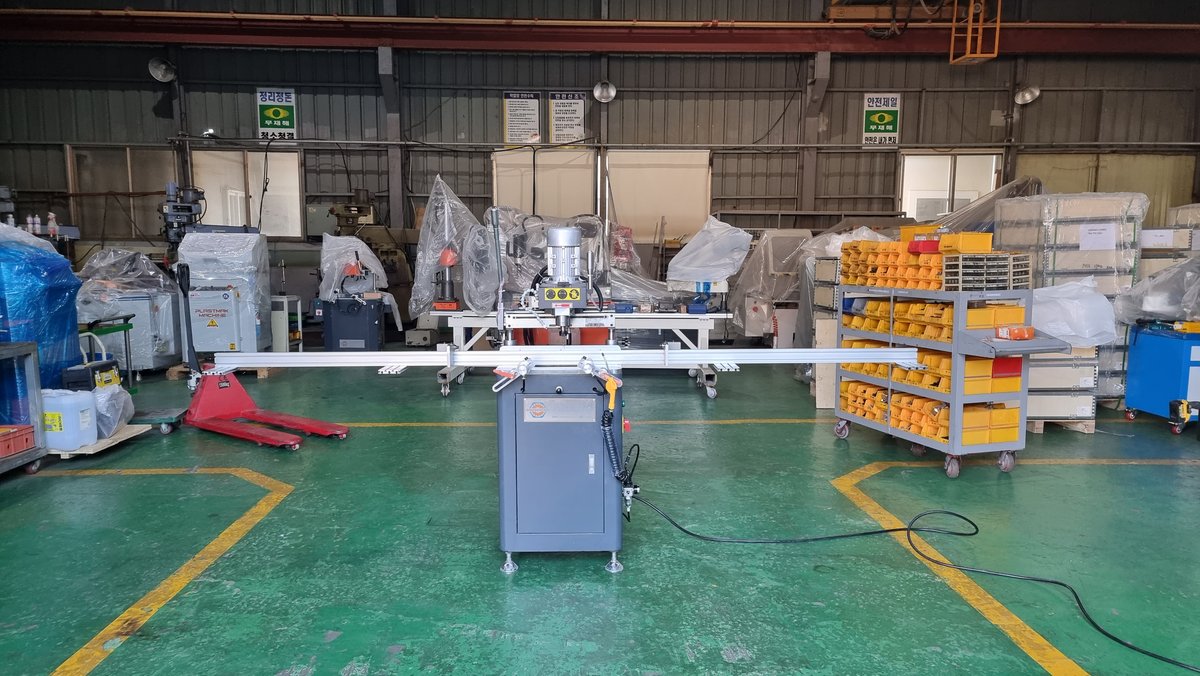

1헤드 카피루터기의 실물입니다. 김해 전시장에서 2헤드 기종 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.
WTMZ-550 — 2,400mm 베드 · 가공범위 220 × 108mm · 380V 1.1kW
WTMZ-550-LX265 — 가공 폭 280mm · 12,000rpm · 테이블 4,500mm
GALAXY-I — 103kg 경량 · X 255 · Y 110 · Z 130mm
WTMJ-600-W — 가공범위 600 × 108mm · 다이 포함 약 3,700mm
Line-up
1헤드 카피루터기 9종 가운데 이 자리입니다
Order & Delivery
주문 · 납기 안내
부재 길이 확인
베드가 1,300mm이므로 다루시는 부재 길이를 먼저 알려 주십시오. 긴 자재가 섞여 들어오는 라인이면 베드가 긴 기종을 함께 제안해 드립니다.
시험 가공 후 출고
출고 전에 쓰시는 자재로 구멍을 내 가공 깊이와 절단면을 확인합니다. 결과는 사진으로 보내 드립니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 파실 구멍 도면을 알려 주시면 같은 조건으로 가공해 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 스핀들 · 콜릿 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
