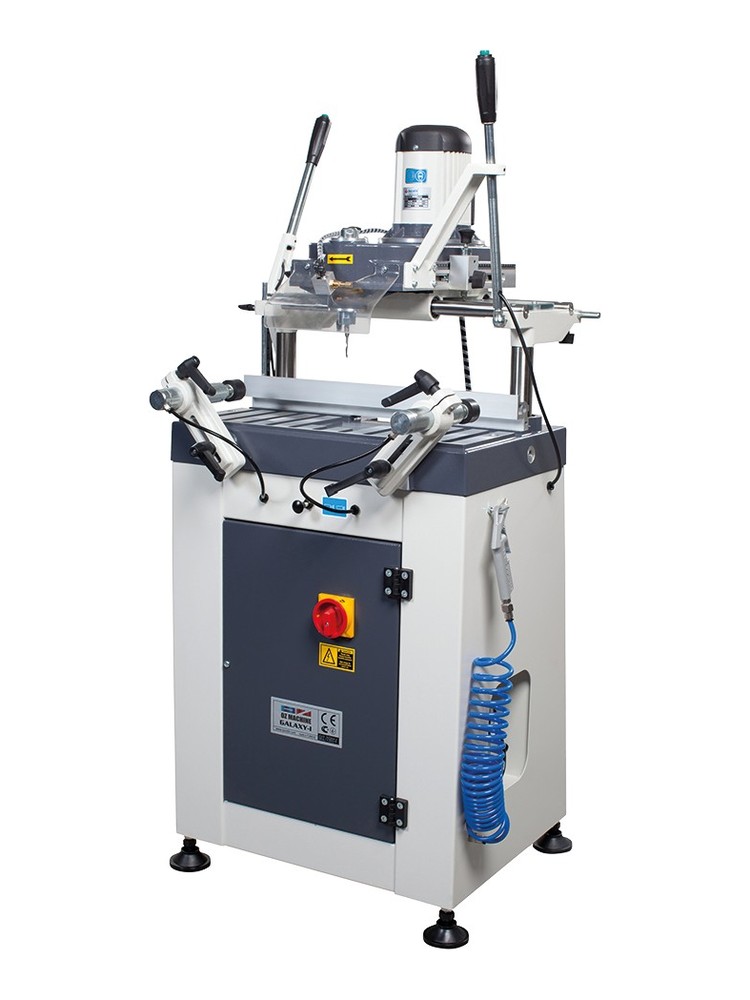

Single-Head Copy Router Machine
103kg — 이 기종군에서
가장 가벼운 구성입니다
SINGLE-HEAD COPY ROUTER GALAXY-I · X 255 · Y 110 · Z 130 mm · 103 kg
형판을 대고 따라 파는 1헤드 카피루터기입니다. 축 구간은 X 255 · Y 110 · Z 130mm이고 중량 103kg으로 이 기종군 아홉 기종 가운데 가장 가볍습니다. 380V 1.1kW · 공기소비 5 L/min · 710 × 2,525 × 1,450mm입니다.
축 X·Y·Z = 255 / 110 / 130mm380V · 1.1kW103kg
이 모델 견적 문의스마트스토어 바로가기
255mm
X축 구간
130mm
Z축 구간
1.1kW
소비전력
103kg
기계 중량
이 계열 9기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
GALAXY-I에 문의가 많은 세 가지
1헤드 카피루터기 기종군 9종 가운데 GALAXY-I만의 값입니다. 공급 방식과 사후 관리는 9종이 같습니다.
01
103kg — 이 기종군 아홉 기종 가운데 가장 가볍습니다같은 기종군의 다른 기종은 105kg에서 250kg까지입니다. 바닥 보강이나 장비 이동에 드는 준비가 적으므로, 작업장 배치를 바꾸실 일이 잦은 곳에서 쓰기 좋습니다.
02
축 구간 X 255 · Y 110 · Z 130mm입니다손잡이 자리와 잠금장치 홈을 파는 기본 작업에 필요한 구간입니다. 엔드밀은 지름 8mm와 5mm를 물립니다.
03
380V 1.1kW · 공기소비 5 L/min — 유틸리티 부담이 작습니다전기와 공압 소비가 적어 기존 배선과 컴프레서에 그대로 물리실 수 있습니다. 설비를 처음 들이는 소규모 라인에 맞는 구성입니다.
Structure & Tooling
형판 복사와 공압 클램프가 자리를 고정합니다
형판 윤곽에 촉을 대고 헤드가 그 모양을 따라 움직이며 자재에 같은 형상을 냅니다. 자재는 공압 클램프로 눌러 고정하고 공기소비는 5 L/min입니다. 엔드밀은 지름 8mm와 5mm를 씁니다. 축 구간 X 255 · Y 110 · Z 130mm, 크기 710 × 2,525 × 1,450mm, 중량 103kg, 380V 1.1kW입니다. 출고 전에 쓰시는 자재와 형판으로 가공해 보고 결과를 사진으로 보내 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
카피루터기는 자른 프로파일에 손잡이 구멍과 잠금장치 홈, 경첩 자리, 물빠짐 구멍을 내는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 내 본 뒤 보내 드립니다.
01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 베드 길이와 다이 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.
02
하역 · 검수
입고 즉시 스핀들 회전과 3축 이송, 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03
전시 보관
김해 전시장에 CNC형과 수동 카피형, 휴대형을 나란히 세워 둡니다. 도면을 넣어 가공하는 방식과 형판을 대고 따라 파는 방식의 차이를 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 내 보여 드립니다. 가공 깊이와 절단면 상태를 함께 보시고 공구 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 엔드밀과 드릴은 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.
06
입고 AS
스핀들 · 콜릿 · 서보 드라이브 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 가공 원점과 공구 깊이를 처음부터 다시 잡는 일이 없습니다.
Specifications
GALAXY-I 제원
위 표가 이 모델의 값이고, 아래 표는 1헤드 카피루터기 기종군 9종에 공통으로 적용됩니다.
| 모델명 | GALAXY-I |
|---|---|
| 원산지 | 터키산 |
| 사용전원 | 380V |
| 소비전력 | 1.1kW |
| 톱날·커터 | 엔드밀 ΦD8 / Φd5mm |
| 가공·절단 능력 | 축 X·Y·Z = 255 / 110 / 130mm |
| 기계크기(mm) | 710 × 2525 × 1450 |
| 중량 | 103kg |
| 제품 상태 | 주문제작 |
아래 항목은 위 표의 9종에 공통으로 적용됩니다. 기종별로 달라지는 값은 가공 범위 · 베드 길이 · 전원 · 소비전력 · 중량 · 원산지입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 |
|---|---|
| 가공 방식 | 형판 1:1 복사 라우팅 — 손잡이 구멍 · 잠금장치 홈 · 피스 구멍 |
| 헤드 수 | 1헤드 — 한 번 물려 한 자리 |
| 공구 | Φ5~8mm 생크 8 · 엔드밀 ΦD8 / Φd5 — WTMZ-550-LX265는 Φ5~12mm |
| 전원 | 220V(SC-541 · SC-542) / 380V(나머지 7종) |
| 소비전력 | 0.75 ~ 2.2kW |
| 제품 상태 | 9기종 전부 주문제작 |
| 원산지 | 기종별 표기 — 터키산 · 중국산 · 국내산(위 비교표 참조) |
| 사후 관리 | 입고 수리 — 스핀들 · 콜릿 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일PVC 프로파일
Real Product
실물 · 대표 기종
1헤드 카피루터기의 실물입니다. 김해 전시장에서 2헤드 기종 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.
WTMZ-550 — 2,400mm 베드 · 가공범위 220 × 108mm · 380V 1.1kW
WTMZ-550-LX265 — 가공 폭 280mm · 12,000rpm · 테이블 4,500mm

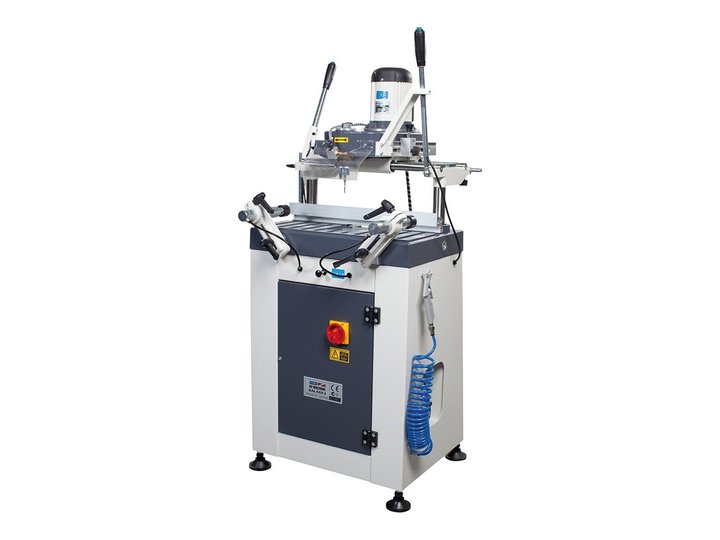

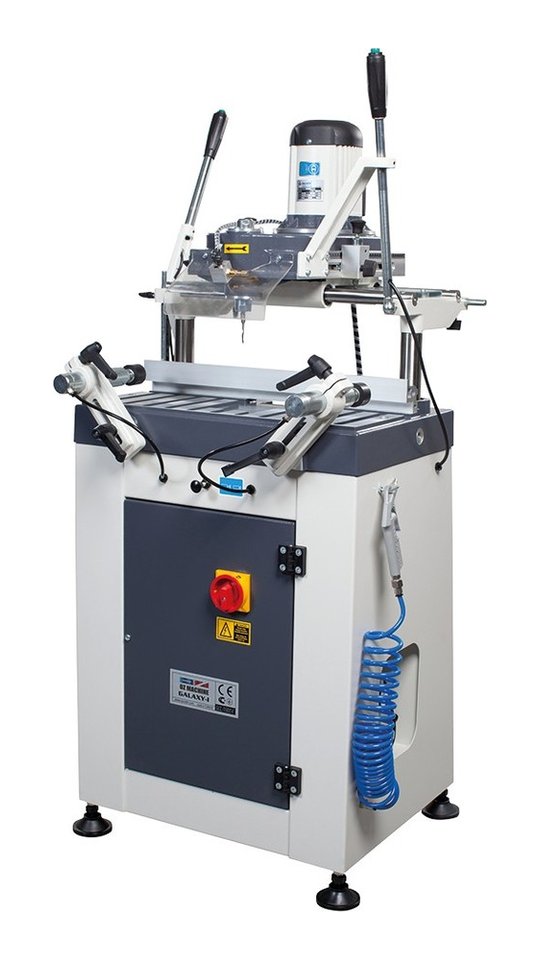

GALAXY-I — 103kg 경량 · X 255 · Y 110 · Z 130mm
WTMJ-600-W — 가공범위 600 × 108mm · 다이 포함 약 3,700mm
Line-up
1헤드 카피루터기 9종 가운데 이 자리입니다
Order & Delivery
주문 · 납기 안내
형판 준비와 설치 자리
파실 모양대로 형판을 따로 만듭니다. 710 × 2,525mm 자리와 380V 전원, 공압 배관이 필요합니다.
시험 가공 후 출고
출고 전에 쓰시는 자재로 구멍을 내 가공 깊이와 절단면을 확인합니다. 결과는 사진으로 보내 드립니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 파실 구멍 도면을 알려 주시면 같은 조건으로 가공해 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 스핀들 · 콜릿 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
