Corner Crimping Machine · Punching Pin
창짝 코너를 눌러 조립하는
코너 클램프기와 펀칭 핀 18종
CORNER CRIMPING MACHINE · PUNCHING PIN · 18 ITEMS · 5 SERIES · 1 / 2 / 4 HEAD
자르고 가공한 알루미늄 프로파일을 창짝으로 맞추는 마지막 공정 장비를 다섯 기종군으로 나눠 한 자리에 정리했습니다. 한 사이클에 코너를 몇 곳 누르는지(1헤드 · 2헤드 · 4헤드)가 첫 번째 갈림길이고, 1헤드 안에서는 프로파일 두께에 맞는 가공높이(100 ~ 180mm)가 기종을 정합니다. 기계에 들어가는 펀칭 핀은 규격품과 주문 가공품을 함께 취급합니다.
18종 · 5기종군4헤드 2 · 2헤드 1 · 1헤드 CNC 1 · 1헤드 8펀칭 핀 6종가공높이 100 ~ 180mm · 펀칭거리 최대 3,425mm
모델 선정 · 견적 문의스마트스토어 바로가기
이 계열 18기종 — 아래 표에서 기종별 제원으로 이어집니다
18종
전 라인업
5기종군
4헤드 · 2헤드 · 1헤드 · 핀
180mm
1헤드 최대 가공높이
3,425mm
최대 펀칭거리
How to choose
하루 창짝 물량과 프로파일 두께로 고르시면 됩니다
하루에 만드시는 창짝 수가 헤드 수를 정합니다. 물량이 많으면 한 사이클에 코너 네 곳을 누르는 4헤드, 꾸준하면 2헤드, 규격이 자주 바뀌거나 물량이 일정하지 않으면 1헤드입니다. 1헤드 안에서는 쓰시는 프로파일의 세로 치수가 가공높이(100 · 140 · 150 · 160 · 180mm)를 정하고, 그다음에 프레임 중량과 전원 · 공압 여건으로 좁히시면 됩니다. 압착 조건을 숫자로 남기셔야 하면 CNC 기종, 전원이 없는 현장이면 무동력 휴대형입니다. 어느 기종군인지 정하기 어려우시면 프로파일 단면도와 하루 창짝 물량을 보내 주십시오. 저희가 구성을 제안하고 그 자재로 코너를 눌러 본 사진을 보내 드립니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.
01

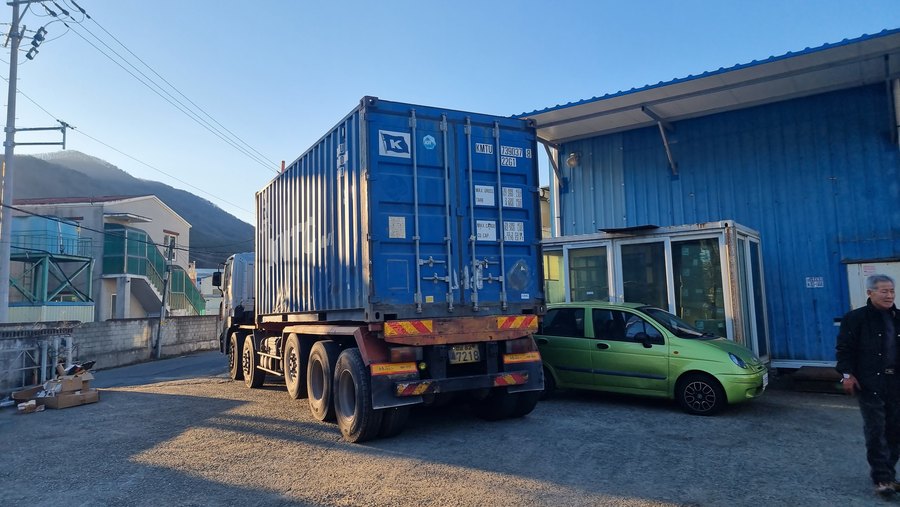

대량 수입
터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.
02

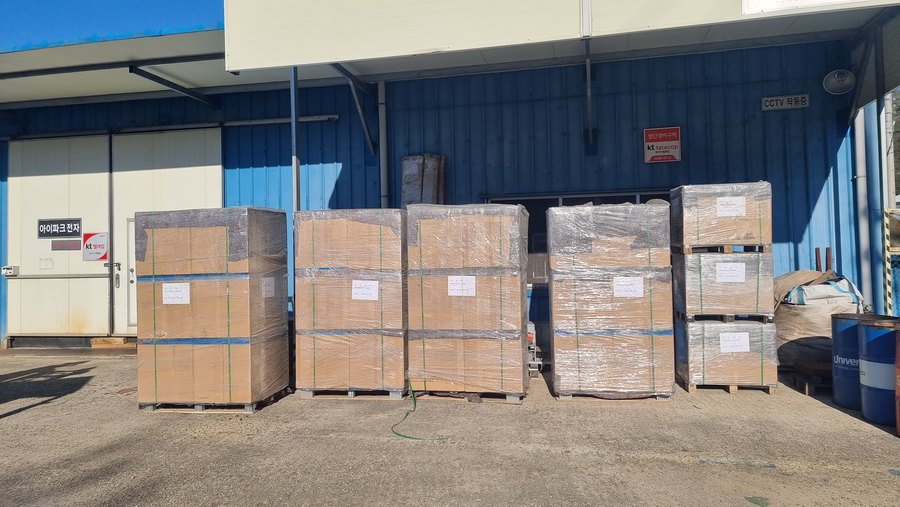

하역 · 검수
입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03

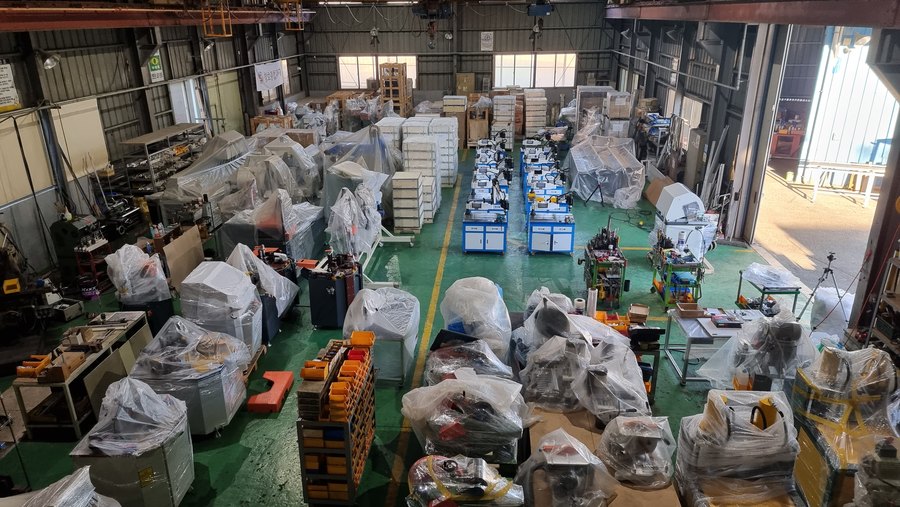

전시 보관
김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.
04

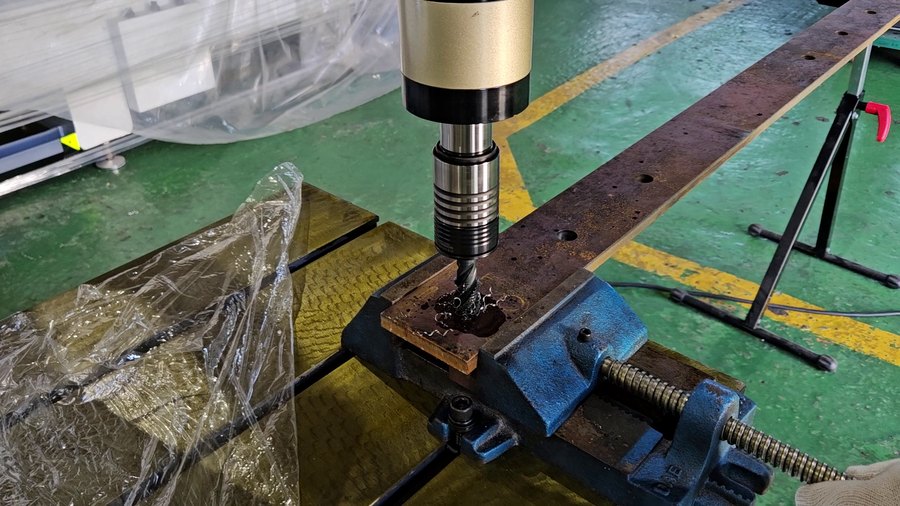

시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.
05

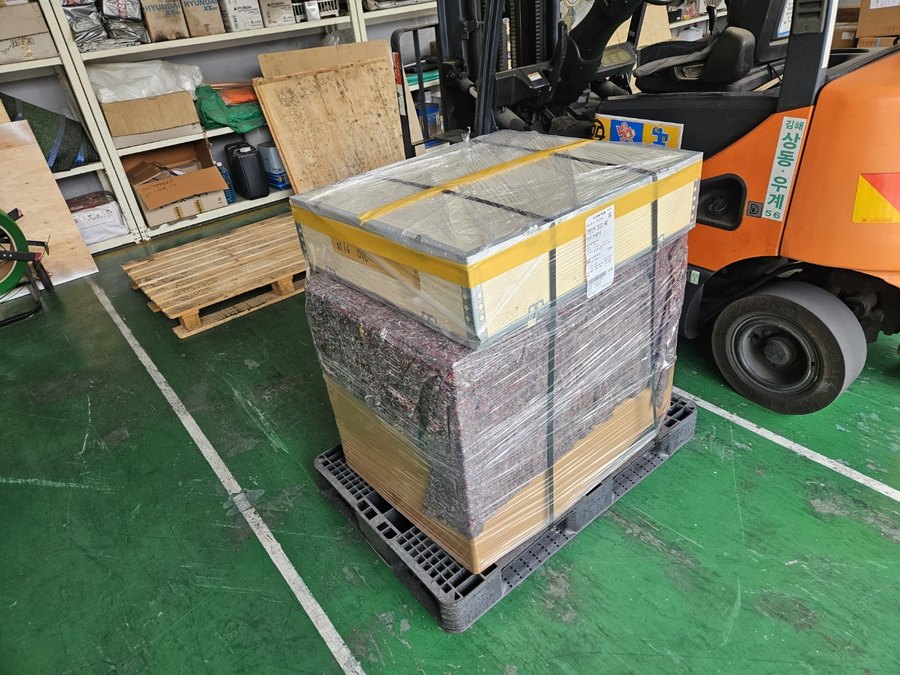

포장 · 출고
기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.
06

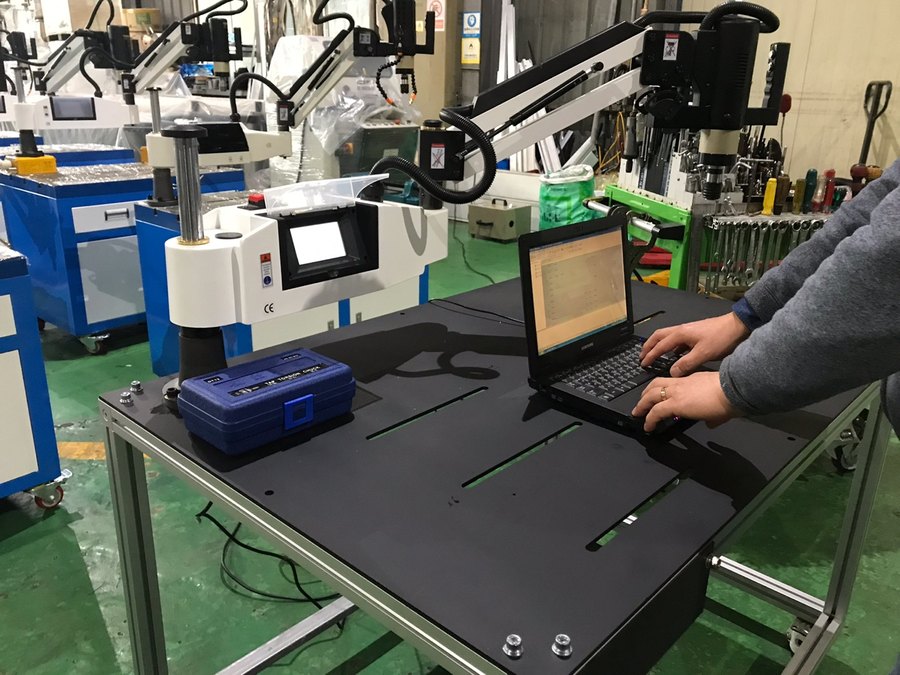

입고 AS
펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.
Series Line-up
다섯 기종군입니다
칸을 누르시면 그 기종군의 상세 페이지로 이동합니다. 각 페이지에 기종별 규격 비교표와 공통 사양, 주문 안내가 있습니다.
Model Index
전 모델 색인
모델명을 누르시면 그 모델만 설명하는 페이지로 갑니다. 같은 기종군을 한 표로 비교하시려면 기종군 제목 오른쪽의 「기종군 보기」를 누르십시오. 규격 칸은 가공 범위 또는 재질이며, 상세 치수는 견적 시 제원표로도 보내 드립니다.
① 4헤드 코너 클램프기2종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| PLC 제어 4헤드 | ||||
 | 1 | APEX-IV | 펀칭거리 510~3,400mm · 유압 평균압력 120~150 bar | 380V · 4100×2160×2822 · 약 2,500kg · 터키산 |
| 서보 17축 CNC 자동 라인 | ||||
 | 2 | WTMD-4CC-04 | 프레임 500 × 700mm ~ 2,200 × 3,000mm | 380V 50Hz · 3상 · 11900×3800×2600 · 3,800kg · 중국산 |
② 2헤드 코너 클램프기1종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | APEX-II | 펀칭거리 495~3,425mm · 유압 평균압력 120~150 bar | 380V · 915×4250×1190 · 990kg · 터키산 |
③ 1헤드 CNC 코너 클램프기1종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-CNC-CC | CNC 자동 코너 클램핑 | 1,900×1,200×1,800mm · 1,000kg · 중국산 |
④ 1헤드 코너 클램프기8종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 표준형 — 가공높이순 (중국산) | ||||
 | 1 | WTMJ-120D | 가공높이 100mm | 380V 60Hz · 1100×1400×1400 (다이 포함 2000×1400×1500) · 400kg · 중국산 |
 | 2 | WTMC-140S | 가공높이 140mm | 380V 60Hz · 1100×1400×1400 (다이 포함 2000×1400×1500) · 400kg · 중국산 |
 | 3 | WTMJ-150 | 가공높이 150mm | 380V 60Hz · 1500×1800×1350 · 900kg · 중국산 |
 | 4 | WTMJ-160 | 가공높이 160mm | 380V 60Hz · 1100×1400×1400 (다이 포함 2000×1400×1500) · 400kg · 중국산 |
 | 5 | WTMC-180S | 가공높이 180mm | 380V 60Hz · 1500×1800×1350 · 500kg · 중국산 |
| PLC 제어 (터키산) | ||||
 | 6 | APEX-IA | 자재 두께 20~150mm · 유압 평균압력 120~150 bar | 380V · 1040×2065×1300 · 453kg · 터키산 |
| 유압 로타리형 | ||||
 | 7 | WTM-R3P-140 | 가공높이 140mm · 좌우 펀치 공차 0.15mm 이하 | 380V 60Hz · 1100×1400×1400 (다이 포함 2000×1400×1500) · 600kg · 중국산 |
| 무동력 휴대용 | ||||
 | 8 | WTMM-CC-01 | 수동 기어 레버 압착 (전기·에어 불필요) | 1000×500×600 · 40kg · 중국산 |
⑤ 코너 핀 · 펀칭 핀6종 · 기종군 보기 →
| # | 모델 | 규격 · 재질 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 규격 세트 (SKD-11) | ||||
 | 1 | WTM-CC-P100 | 100~115mm | 100×25×15 / 110×25×15 / 115×25×15 · 1개 200g |
| 1 · 2 · 4헤드 공용 합금강 핀 | ||||
 | 2 | WTM-CC-P105 | 길이 105mm · 특수 열처리 합금강 | 중국산 |
| 3 | WTM-CC-P110 | 길이 110mm · 특수 열처리 합금강 | 중국산 |
| 4 | WTM-CC-P115 | 길이 115mm · 특수 열처리 합금강 | 중국산 |
| 5 | WTM-CC-P120 | 길이 120mm · 특수 열처리 합금강 | 중국산 |
| 주문 가공형 (SKD-11) | ||||
 | 6 | WTM-CC-PO4 | 주문 가공 | 주문 제작 · 1개 200g |
· 가공높이는 기계가 받는 프로파일의 세로 치수이고, 펀칭거리는 마주 보는 헤드 사이 거리입니다. · 표준형 1헤드 5종의 기계 크기는 다이를 포함한 치수를 괄호로 함께 적었습니다. · 주문 제작 품목은 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 전 모델에 동일하게 적용됩니다. 모델마다 달라지는 것은 헤드 수 · 가공높이 · 구동 방식 · 전원 · 중량입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터 |
|---|---|
| 앞 공정 설비 | 45°/90° 절단기 · 2헤드 절단기 · 유압 펀칭기 · 드릴링·탭핑 복합기 |
| 압착 방식 | 펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑 |
| 헤드 수 | 1헤드 · 2헤드 · 4헤드 — 한 사이클에 누르는 코너 수가 다릅니다 |
| 제어 | PLC 위치 결정(APEX 계열) · CNC 서보(WTMD-4CC-04 · WTM-CNC-CC) · 수동 레버(WTMM-CC-01) |
| 전원 | 380V 3상 — 1.5 ~ 13.83kW(기종별) / 불필요(WTMM-CC-01 · 펀칭 핀) |
| 공압 | 0.5 ~ 0.8 MPa(중국산 1헤드) · 6~8 bar(터키산 APEX 계열) / 불필요(WTMM-CC-01) |
| 원산지 | 기종별 표기 — 터키산 · 중국산(위 색인 참조) |
| 보증 · A/S | 입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 자체 보유 · 국내 제작품 김해 직접 수리 |
알루미늄 프로파일커튼월 프레임코너 커넥터
Order & Delivery
주문 · 납기 안내
모델 선정
하루 창짝 물량과 쓰시는 프로파일 단면 · 코너 키 규격, 공장 전원과 컴프레셔 용량, 설치 면적을 알려 주시면 맞는 기종군과 모델을 선정해 드립니다.
시험 압착 후 출고
출고 전에 쓰시는 자재로 코너를 눌러 압착 깊이와 코너 마감 상태를 확인합니다. 결과를 사진으로 보내 드립니다.
설치 · 시운전
380V 3상 전원과 공압, 기계 크기만큼의 설치 공간을 준비해 주시면 설치 후 첫 압착 세팅까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 코너 키 규격을 알려 주시면 같은 조건으로 코너를 눌러 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 압착을 해 본 뒤 보냅니다. 펀칭 핀 · 유압 부품 · 전장 부품을 재고로 보유해 부품 대기가 없고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
