Corner Crimping Punching Pin
코너 클램프기 펀칭 핀을 규격과 주문 가공으로 공급합니다
CORNER CRIMPING PUNCHING PIN · 6 ITEMS · SKD-11 · 100-120 mm · MADE TO ORDER
코너 클램프기에서 코너 키를 눌러 주는 소모품입니다. 압착 하중을 반복해서 받기 때문에 재질과 열처리가 교체 주기를 좌우합니다. 길이 100~115mm 3종 세트, 길이 105 · 110 · 115 · 120mm 합금강 핀 4종, 보유하신 기계 치수에 맞춰 만드는 주문 가공형을 함께 취급합니다.
펀칭 핀 6종SKD-11 · 특수 열처리 합금강1 · 2 · 4헤드 공용주문 가공 가능
모델 선정 · 견적 문의스마트스토어 바로가기
6종
펀칭 핀 라인업
120mm
가장 긴 핀 길이
3종
세트 두께(3T · 5T · 8T)
200g
핀 1개 중량
이 계열 6기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 여섯 품목에 공통이며, 품목별로 달라지는 값은 규격과 재질 표기, 주문 가공 여부입니다.
01
재질과 열처리가 교체 주기를 정합니다펀칭 핀은 압착 하중을 계속 받는 소모품입니다. WTM-CC-P100과 WTM-CC-PO4는 냉간 금형용 공구강 SKD-11을 쓰고 열처리한 뒤 연마해 마모와 치수 변화를 줄였습니다. P105부터 P120까지 네 품목은 특수 열처리 합금강이며, 모델 번호가 그대로 핀 길이입니다(105 · 110 · 115 · 120mm).
02
한 세트로 두께가 다른 프로파일을 함께 받습니다WTM-CC-P100과 WTM-CC-PO4는 3T · 5T · 8T를 각 2개씩 묶은 세트입니다. 프로파일 두께가 바뀔 때마다 핀을 따로 주문하지 않고 세트 안에서 바꿔 쓰시면 됩니다.
03
표준 핀이 맞지 않으면 치수를 떠서 만듭니다WTM-CC-PO4는 주문 가공형입니다. 단종된 기계나 규격이 다른 수입 기계라도 쓰시던 핀을 보내 주시면 같은 치수로 제작합니다. 재질과 열처리 사양은 표준품과 같게 유지합니다.
Material
SKD-11과 열처리 · 연마가 마모 속도를 줄입니다
WTM-CC-P100은 SKD-11 합금강을 열처리한 뒤 연마한 3종 세트(3T · 5T · 8T 각 2개)이며, 규격은 100 × 25 × 15mm · 110 × 25 × 15mm · 115 × 25 × 15mm, 핀 1개 중량은 200g입니다. WTM-CC-P105 · P110 · P115 · P120 네 품목은 특수 열처리 고강도 합금강으로 만들고, 알루미늄 창호용 유압·공압 코너 클램프기의 1헤드 · 2헤드 · 4헤드 툴 홀더에 함께 씁니다. 엣지를 정밀 가공해 결합부에 버(burr)가 생기거나 알루미늄 자재가 찌그러지는 일을 줄입니다. WTM-CC-PO4는 같은 SKD-11 사양으로 보유 기계 치수에 맞춰 제작하는 주문 가공형입니다. 쓰시던 핀 실물이나 도면을 보내 주시면 치수를 확인해 제작 기간을 알려 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.
01
대량 수입
터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.
02
하역 · 검수
입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.
Selection
보유하신 기계 규격부터 확인하십시오
핀 길이가 100 · 105 · 110 · 115 · 120mm 중 하나면 규격품이 바로 출고되고, 그 밖이면 주문 가공형입니다. 어느 쪽인지 모르시겠으면 쓰시던 핀을 사진으로 찍어 보내 주십시오. 확인해 알려 드립니다.
WTM-CC-P100 — SKD-11 · 100~115mm 3종 세트
WTM-CC-P100 세트 구성 3T · 5T · 8T × 2 · 재질 SKD-11 · 규격 100 × 25 × 15 / 110 × 25 × 15 / 115 × 25 × 15mm · 핀 1개 200g. 열처리 후 연마 마감.
WTM-CC-P105 · P110 · P115 · P120 — 길이별 1·2·4헤드 공용 합금강 핀
모델 번호가 그대로 핀 길이입니다 — WTM-CC-P105 105mm · WTM-CC-P110 110mm · WTM-CC-P115 115mm · WTM-CC-P120 120mm. 네 품목 모두 특수 열처리 고강도 합금강이며, 알루미늄 창호용 유압·공압 코너 클램프기(1 · 2 · 4헤드) 툴 홀더에 씁니다. 적용 자재는 알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터입니다.
WTM-CC-PO4 — 주문 가공형 (SKD-11)
WTM-CC-PO4 세트 구성 3T · 5T · 8T × 2 · 재질 SKD-11 · 핀 1개 200g · 치수는 주문 제작. 표준 규격이 맞지 않는 기계에 맞춰 제작하며 재질과 열처리는 표준품과 같습니다.
🔴 주문 전 확정 사항 — 쓰시던 핀 실물 또는 사진
같은 코너 클램프기라도 제조사와 연식에 따라 핀 장착부가 다릅니다. 쓰시던 핀을 사진으로 찍어 보내 주시거나 실물을 보내 주시면 규격품이 맞는지, 주문 가공이 필요한지 먼저 알려 드립니다.
Model Line-up
펀칭 핀 6종 한눈에 비교
규격 세트 1종, 길이별 합금강 핀 4종, 주문 가공형 1종입니다. 모델명을 누르시면 그 모델만 설명하는 페이지로 갑니다. 규격 칸의 mm는 핀 길이이며, 굵기와 장착부 치수는 견적 시 함께 확인해 드립니다.
| # | 모델 | 규격 · 재질 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 규격 세트 (SKD-11) | ||||
 | 1 | WTM-CC-P100 | 100~115mm | 100×25×15 / 110×25×15 / 115×25×15 · 1개 200g |
| 1 · 2 · 4헤드 공용 합금강 핀 | ||||
 | 2 | WTM-CC-P105 | 길이 105mm · 특수 열처리 합금강 | 중국산 |
| 3 | WTM-CC-P110 | 길이 110mm · 특수 열처리 합금강 | 중국산 |
| 4 | WTM-CC-P115 | 길이 115mm · 특수 열처리 합금강 | 중국산 |
| 5 | WTM-CC-P120 | 길이 120mm · 특수 열처리 합금강 | 중국산 |
| 주문 가공형 (SKD-11) | ||||
 | 6 | WTM-CC-PO4 | 주문 가공 | 주문 제작 · 1개 200g |
· 3T · 5T · 8T는 핀 두께 구분이며 각 2개씩 한 세트입니다. · 주문 가공형은 쓰시던 핀 치수를 받아 제작하므로 제작 기간을 먼저 알려 드립니다. · 규격 칸의 mm는 핀 길이입니다. · 펀칭 핀은 소모품이라 예비분을 함께 보유하시기를 권해 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 6종 전 품목에 동일하게 적용됩니다. 품목별로 달라지는 값은 규격 · 재질 표기 · 주문 가공 여부입니다.
| 적용 장비 | 알루미늄 창호용 유압 · 공압 코너 클램프기 (1 · 2 · 4헤드 공용) |
|---|---|
| 적용 자재 | 알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터 |
| 재질 | SKD-11 냉간 금형용 공구강(P100 · PO4) / 특수 열처리 고강도 합금강(P105 ~ P120) |
| 표면 처리 | 열처리 후 연마 · 엣지 정밀 가공 |
| 세트 구성 | 3T · 5T · 8T 각 2개 (P100 · PO4) |
| 핀 길이 | 100 · 105 · 110 · 115 · 120mm — 모델 번호가 그대로 길이입니다 |
| 세트 규격 | 100 × 25 × 15 / 110 × 25 × 15 / 115 × 25 × 15mm (P100) |
| 중량 | 핀 1개 200g |
| 주문 가공 | WTM-CC-PO4 — 보유 기계 치수에 맞춰 제작 |
| 사후 관리 | 소모품 재고 보유 · 규격 확인 후 출고 |
SKD-11 공구강특수 열처리 합금강
Real Product
실물 · 펀칭 핀
코너 클램프기에 들어가는 펀칭 핀의 실물입니다. 쓰시던 핀과 형상을 비교해 보시고 다르면 사진을 보내 주십시오.

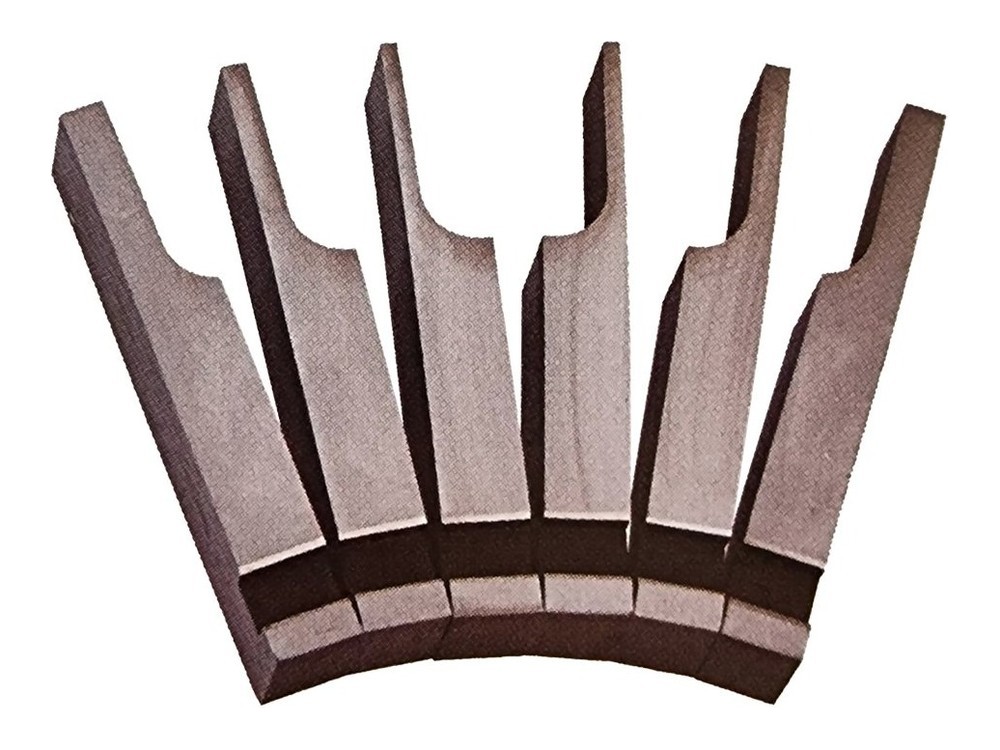

WTM-CC-P100 — SKD-11 · 100~115mm 3종 세트 · 열처리 후 연마
WTM-CC-PO4 — 주문 가공형 · 보유 기계 치수로 제작
WTM-CC-P105 — 길이 105mm · 특수 열처리 합금강 · 1·2·4헤드 공용
WTM-CC-P110 — 길이 110mm · 특수 열처리 합금강 · 1·2·4헤드 공용
WTM-CC-P115 — 길이 115mm · 특수 열처리 합금강 · 1·2·4헤드 공용
WTM-CC-P120 — 길이 120mm · 특수 열처리 합금강 · 1·2·4헤드 공용
Series Line-up
알루미늄 코너 클램프기 다섯 기종군
코너 클램프기와 펀칭 핀은 다섯 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
Order & Delivery
주문 · 납기 안내
규격 확인
보유하신 코너 클램프기 제조사와 모델명, 쓰시던 핀 사진을 보내 주시면 규격품이 맞는지 주문 가공이 필요한지 알려 드립니다.
재고 · 출고
규격품은 재고 확인 후 바로 출고합니다. 주문 가공형은 치수 확인 뒤 제작 기간을 알려 드립니다.
기계와 함께 주문
기계를 새로 들여오실 때 핀 세트를 함께 넣어 드립니다. 예비분 수량도 함께 상의해 드립니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 코너 키 규격을 알려 주시면 같은 조건으로 코너를 눌러 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 압착을 해 본 뒤 보냅니다. 펀칭 핀 · 유압 부품 · 전장 부품을 재고로 보유해 부품 대기가 없고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
