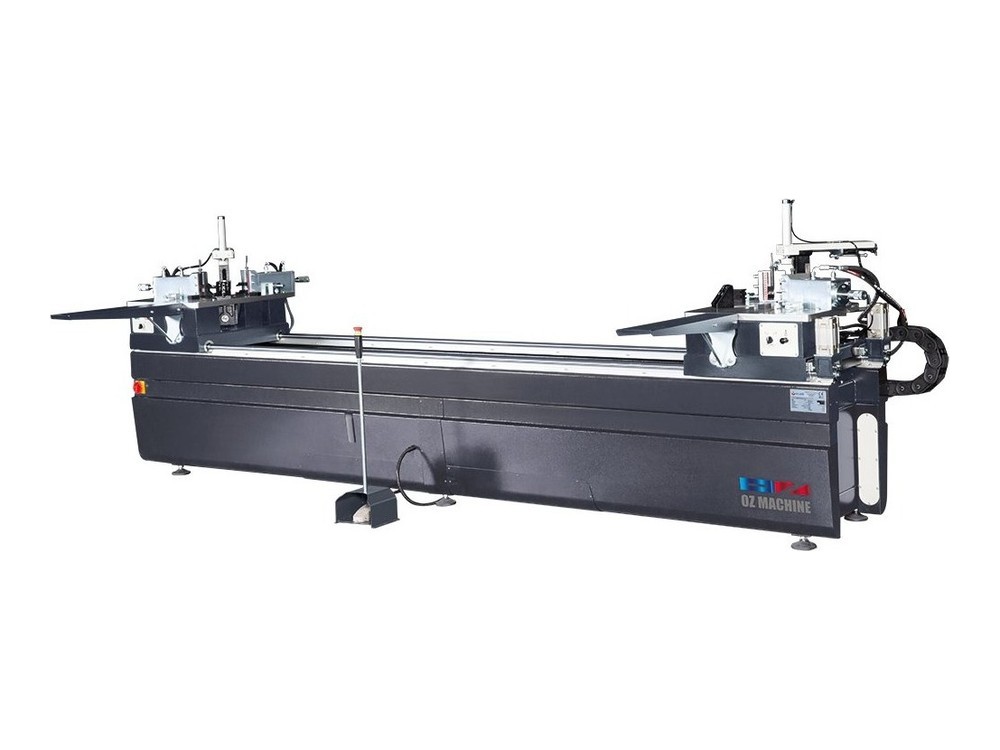

Double-Head Corner Crimping Machine

코너 두 곳을 동시에 압착합니다

DOUBLE-HEAD CORNER CRIMPING MACHINE APEX-II · PLC · 495-3,425 mm · 380V 3kW

창짝 한쪽 변의 코너 두 곳을 한 번에 눌러 조립하는 기계입니다. 창짝 하나를 두 번만 물리면 네 코너가 끝나므로, 1헤드기보다 작업 시간이 줄고 4헤드기보다 설치 면적과 전원 부담이 작습니다. 펀칭거리를 PLC에 입력하면 헤드가 그 위치로 이동하며, 유압 평균압력은 120~150 bar 두 단계로 전환됩니다.

2헤드 · 990kg펀칭거리 495~3,425mm380V · 3kWPLC 제어 · 유압 2단

모델 선정 · 견적 문의 스마트스토어 바로가기

2코너

한 사이클 압착 수

3,425mm

최대 펀칭거리

3kW

소비전력(380V)

990kg

기계 중량

이 계열 1기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 APEX-II 제원표에 적힌 수치입니다.

창짝을 두 번만 물리면 네 코너가 끝납니다한쪽 변의 코너 두 곳이 동시에 눌리므로, 창짝 하나에 두 번만 물리면 조립이 끝납니다. 1헤드기로 같은 창짝을 처리하면 네 번 물려야 하므로 물량이 늘수록 차이가 커집니다.

펀칭거리 495~3,425mm — 창짝 대부분의 규격에 맞습니다소형 고정창부터 3.4m 대형 창짝까지 같은 기계로 처리합니다. PLC에 숫자를 입력하면 헤드가 이동하므로 규격이 바뀔 때마다 헤드를 손으로 옮기지 않아도 됩니다.

380V 3kW · 990kg — 4헤드기보다 설치 부담이 작습니다4헤드기(8.5kW · 약 2,500kg)와 비교하면 전원 용량은 3분의 1 수준, 중량은 절반 이하입니다. 바닥 보강이나 배전반 증설 없이 기존 공장에 놓으실 수 있는지 도면으로 먼저 확인해 드립니다.

Drive & Control

PLC 위치 결정과 유압 2단 압력이 코너 마감을 일정하게 합니다

펀칭거리를 PLC에 입력하면 두 헤드가 495~3,425mm 구간에서 그 위치로 이동합니다. 펀칭 핀은 벌림 100mm · 전진 40mm 규격으로 움직이고, 유압 평균압력 120~150 bar를 두 단계로 나눠 씁니다. 얇은 프로파일에는 낮은 단계를, 두꺼운 프로파일에는 높은 단계를 쓰시면 코너 접합면이 깨끗하게 마감됩니다. 공기압력은 6~8 bar이며 기계 크기는 915 × 4,250 × 1,190mm, 중량은 990kg입니다. 저희가 출고 전에 쓰시는 프로파일로 시험 압착을 하고 좌우 코너의 압착 깊이를 함께 보신 뒤 보내 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.

대량 수입

터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.

하역 · 검수

입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.

Selection

하루 창짝 물량으로 헤드 수를 정하십시오

2헤드기는 1헤드기와 4헤드기 사이의 기종입니다. 물량이 꾸준하면서 4헤드 라인을 놓을 자리는 없는 공장에 맞습니다.

APEX-II — 2헤드 · PLC 제어 (터키산)

APEX-II 380V · 3kW · 공기압력 6~8 bar · 915 × 4,250 × 1,190mm · 990kg. 펀칭거리 495~3,425mm · 펀칭 핀 벌림 100mm · 전진 40mm · 유압 평균압력 120~150 bar 2단 전환.

설치 자리는 길이 방향을 먼저 보십시오

기계 폭은 915mm이지만 길이가 4,250mm입니다. 자재가 드나드는 앞뒤 여유까지 보시면 길이 방향으로 6m 정도를 보시는 편이 좋습니다. 공장 도면을 보내 주시면 배치안을 그려 드립니다.

🔴 주문 전 확정 사항 — 프로파일 단면과 코너 키 규격

쓰시는 프로파일 단면과 코너 키(코너 커넥터) 규격에 따라 펀칭 핀을 다르게 씁니다. 프로파일 도면이나 실물 자재를 보내 주시면 시험 압착을 해 보고 맞는 핀 규격을 알려 드립니다.

헤드 수를 바꿔 보시려면

코너 네 곳을 한 번에 누르는 4헤드 기종과 한 곳씩 누르는 1헤드 기종도 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

Model Line-up

APEX-II 제원 요약

이 기종군은 APEX-II 한 기종입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

	#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
	1	APEX-II	펀칭거리 495~3,425mm · 유압 평균압력 120~150 bar	380V · 915×4250×1190 · 990kg · 터키산

· 펀칭거리는 마주 보는 헤드 사이 거리입니다. · 380V 3상 전원과 6~8 bar 공압 배관이 필요합니다.

Specifications

전 모델 공통 사양

아래 항목은 APEX-II의 기본 사양입니다.

적용 소재	알루미늄 창호 프로파일 · 커튼월 프레임
압착 방식	펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑
헤드 수	2헤드 — 한 사이클에 코너 2곳
제어	PLC — 펀칭거리 입력 방식
펀칭거리	495 ~ 3,425mm
유압	평균압력 120~150 bar · 2단 전환
펀칭 핀	벌림 100mm · 전진 40mm
전원 · 공압	380V · 3kW / 공기압력 6~8 bar
원산지	터키산
사후 관리	입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
