Four-Head Corner Crimping Machine
창짝 네 코너를 한 사이클에 압착합니다
FOUR-HEAD CORNER CRIMPING MACHINE · 2 MODELS · 510-3,400 mm · CNC LINE
알루미늄 창짝의 코너 네 곳을 동시에 눌러 조립하는 기계입니다. 1헤드기로 네 번, 2헤드기로 두 번 물려야 하는 작업이 한 번에 끝나므로 하루 물량이 많은 라인에서 씁니다. 터키산 APEX-IV는 펀칭거리를 PLC에 입력하면 네 헤드가 그 위치로 이동하고, 중국산 WTMD-4CC-04는 자재 투입부터 적재까지 라인이 이어서 작동합니다.
4헤드 2종펀칭거리 510~3,400mm380V · 8.5 / 13.83kW2,500 / 3,800kg
모델 선정 · 견적 문의스마트스토어 바로가기
4코너
한 사이클 압착 수
3,400mm
최대 펀칭거리
17축
서보 구동(WTMD-4CC-04)
3,000mm
최대 프레임 길이
이 계열 2기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 두 기종에 공통이며, 모델별로 달라지는 값은 자동화 범위 · 받는 프레임 크기 · 소비전력 · 중량입니다.
01
한 사이클에 코너 네 곳을 압착합니다창짝 하나를 올리면 네 코너가 동시에 눌립니다. 1헤드기로 같은 물량을 내려면 자재를 네 번 돌려 물려야 하므로, 하루 생산량이 정해져 있는 라인에서는 이 차이가 그대로 작업 시간으로 나타납니다.
02
규격이 바뀌어도 헤드를 손으로 옮기지 않아도 됩니다APEX-IV는 펀칭거리를 PLC에 숫자로 넣으면 네 헤드가 그 위치로 이동합니다. 510mm 소형 고정창부터 3,400mm 대형 창짝까지 같은 방식으로 세팅하므로, 규격이 자주 바뀌는 현장에서도 세팅에 걸리는 시간이 짧습니다.
03
자재 두께에 맞춰 압력을 두 단계로 나눠 씁니다APEX-IV의 유압 평균압력은 120~150 bar이며 두 단계로 전환됩니다. 얇은 프로파일에 높은 압력이 그대로 걸리면 눌림 자국이 남기 때문에, 자재 두께에 따라 단계를 바꿔 쓰시면 됩니다.
Drive & Control
PLC 위치 결정과 서보 17축이 네 코너를 같게 만듭니다
APEX-IV는 펀칭거리를 PLC에 입력해 네 헤드의 위치를 정하고, 펀칭 핀은 벌림 100mm · 전진 40mm 규격으로 움직입니다. 유압 평균압력은 120~150 bar, 공기압력은 6~8 bar입니다. WTMD-4CC-04는 이송과 코너 위치 결정, 압착 나이프 전진을 서보 17축(0.75kW × 17 + 0.18kW × 6)으로 함께 구동하고, 정·역 볼스크류로 움직이는 싱글 나이프 2세트가 압착 깊이를 서보 토크로 제어합니다. 투입·배출 테이블이 각 2,900 × 3,300mm 라 2,200 × 3,000mm 프레임까지 라인 위에서 그대로 흐릅니다. 저희가 출고 전에 쓰시는 프로파일로 시험 압착을 하고, 네 코너의 압착 깊이를 함께 보신 뒤 보내 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.
01
대량 수입
터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.
02
하역 · 검수
입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.
Selection
자동화를 어디까지 쓰실지 정하십시오
작업자가 창짝을 올리고 내리는 방식이면 APEX-IV, 투입부터 적재까지 라인이 이어받는 방식이면 WTMD-4CC-04입니다. 두 기종은 설치 면적과 전원 용량 차이가 커서 공장 여건을 먼저 보셔야 합니다.
APEX-IV — 펀칭거리 510~3,400mm · PLC 제어 (터키산)
APEX-IV 380V · 8.5kW · 공기압력 6~8 bar · 4,100 × 2,160 × 2,822mm · 약 2,500kg. 펀칭 핀 벌림 100mm · 전진 40mm · 유압 평균압력 120~150 bar 2단 전환.
WTMD-4CC-04 — 서보 17축 CNC 자동 라인 (중국산)
WTMD-4CC-04 380V 50Hz 3상 · 13.83kW · 11,900 × 3,800 × 2,600mm · 3,800kg. 자재 투입 › 자동 정렬 › 코너 펀칭 › 배출 › 자동 적재까지 이어서 작동하며, 프레임 500 × 700mm ~ 2,200 × 3,000mm를 받습니다.
설치 면적과 전원 용량을 먼저 보십시오
APEX-IV는 4.1m × 2.2m, WTMD-4CC-04는 11.9m × 3.8m 자리가 필요합니다. 전원도 8.5kW와 13.83kW로 차이가 크므로 배전반 용량을 미리 확인해 주십시오. 공장 도면을 보내 주시면 저희가 배치안을 그려 드립니다.
🔴 주문 전 확정 사항 — 프로파일 단면과 코너 키 규격
같은 4헤드기라도 쓰시는 프로파일 단면과 코너 키(코너 커넥터) 규격에 따라 펀칭 핀을 다르게 씁니다. 프로파일 도면이나 실물 자재를 보내 주시면 시험 압착을 해 보고 맞는 핀 규격을 알려 드립니다.
Model Line-up
4헤드 2종 한눈에 비교
작업자가 자재를 올리고 내리는 APEX-IV와, 투입부터 적재까지 이어지는 WTMD-4CC-04 자동 라인입니다. 모델명을 누르시면 그 모델만 설명하는 페이지로 갑니다. 상세 치수는 견적 시 제원표로도 보내 드립니다.
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| PLC 제어 4헤드 | ||||
 | 1 | APEX-IV | 펀칭거리 510~3,400mm · 유압 평균압력 120~150 bar | 380V · 4100×2160×2822 · 약 2,500kg · 터키산 |
| 서보 17축 CNC 자동 라인 | ||||
 | 2 | WTMD-4CC-04 | 프레임 500 × 700mm ~ 2,200 × 3,000mm | 380V 50Hz · 3상 · 11900×3800×2600 · 3,800kg · 중국산 |
· 펀칭거리는 마주 보는 헤드 사이 거리이고, 프레임 크기는 라인이 받는 창짝 크기입니다. · 두 기종 모두 380V 3상 전원이 필요합니다. · 주문제작 표시 기종은 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 2종에 동일하게 적용됩니다. 모델별로 달라지는 값은 자동화 범위 · 받는 프레임 크기 · 소비전력 · 크기 · 중량입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · 커튼월 프레임 |
|---|---|
| 압착 방식 | 펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑 |
| 헤드 수 | 4헤드 — 한 사이클에 코너 4곳 |
| 제어 | PLC 위치 결정(APEX-IV) / 서보 17축 CNC(WTMD-4CC-04) |
| 전원 | 380V 3상 — 8.5kW(APEX-IV) · 13.83kW(WTMD-4CC-04) |
| 공압 | 6~8 bar(APEX-IV) |
| 펀칭 핀 | 벌림 100mm · 전진 40mm(APEX-IV) / 볼스크류 서보 싱글 나이프 2세트(WTMD-4CC-04) |
| 원산지 | 기종별 표기 — 터키산 · 중국산(위 비교표 참조) |
| 사후 관리 | 입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일커튼월 프레임
Real Product
실물 · 대표 기종

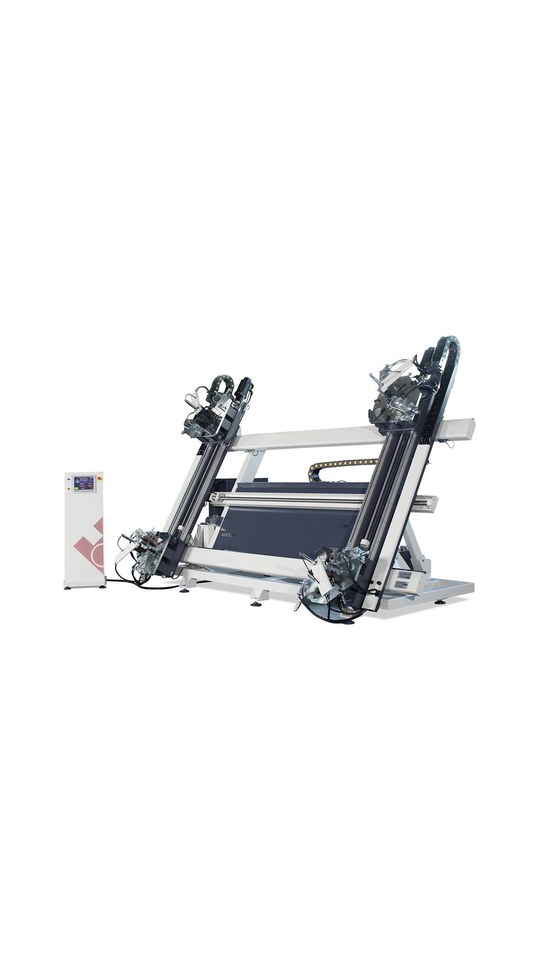

4헤드 코너 클램프기의 실물입니다. 김해 전시장에서 1헤드 · 2헤드 기종과 나란히 놓인 상태를 보실 수 있습니다.

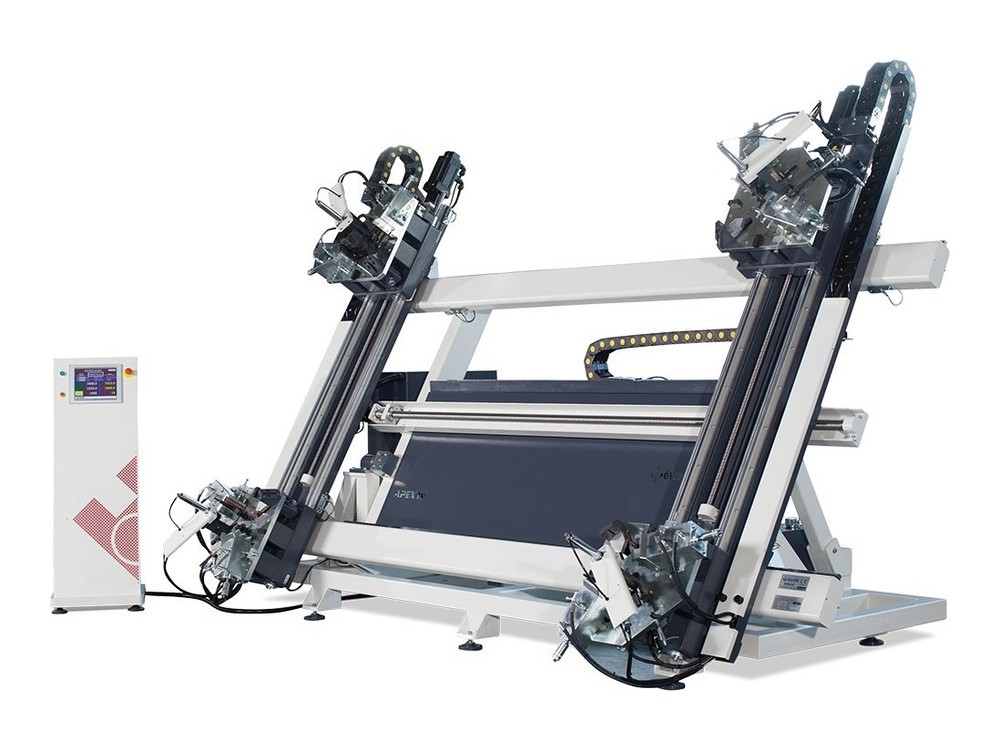

APEX-IV — 펀칭거리 510~3,400mm · PLC 제어 · 터키산

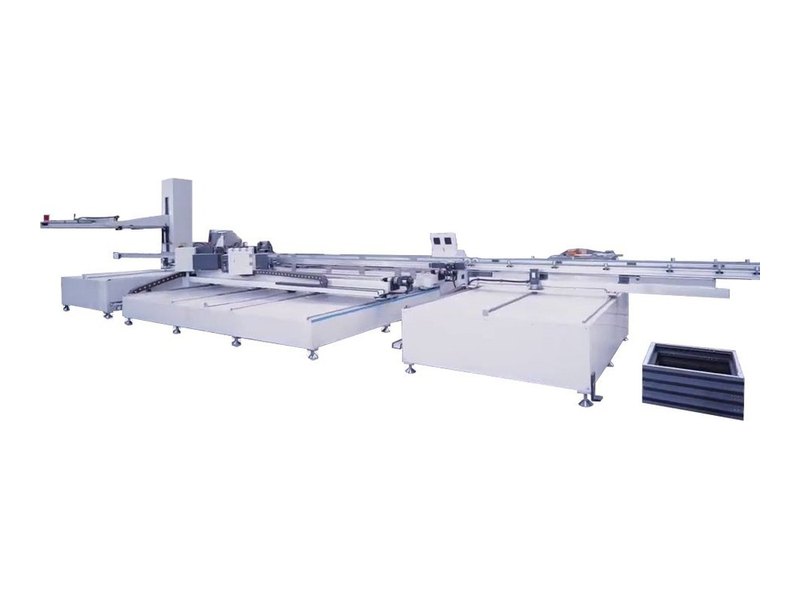

WTMD-4CC-04 — 서보 17축 CNC 자동 라인 · 프레임 최대 2,200 × 3,000mm
Series Line-up
알루미늄 코너 클램프기 다섯 기종군
코너 클램프기와 펀칭 핀은 다섯 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
Order & Delivery
주문 · 납기 안내
모델 선정
하루 창짝 물량, 쓰시는 프로파일 단면과 코너 키 규격, 공장에서 낼 수 있는 설치 면적과 전원 용량을 알려 주시면 두 기종 중 맞는 쪽을 제안해 드립니다.
시험 압착 후 출고
출고 전에 쓰시는 자재로 코너를 눌러 압착 깊이를 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
380V 3상 전원과 설치 면적, 공압 배관(APEX-IV)을 준비해 주시면 설치 후 첫 압착 세팅까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 코너 키 규격을 알려 주시면 같은 조건으로 코너를 눌러 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 압착을 해 본 뒤 보냅니다. 펀칭 핀 · 유압 부품 · 전장 부품을 재고로 보유해 부품 대기가 없고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
