Four-Head Corner Crimping Machine
투입부터 적재까지,
서보 17축 자동 라인
CNC FOUR-HEAD CORNER CRIMPING LINE WTMD-4CC-04 · 17 SERVO AXES · 380V 13.83kW
자재 투입 · 자동 정렬 · 코너 펀칭 · 배출 · 자동 적재가 한 라인에서 이어집니다. 이송과 코너 위치 결정, 압착 나이프 전진을 서보 17축으로 함께 구동합니다. 프레임은 500 × 700mm부터 2,200 × 3,000mm까지 받습니다. 380V 50Hz 3상 13.83kW · 11,900 × 3,800 × 2,600mm · 3,800kg입니다.
CNC 자동화 라인프레임 최대 2,200×3,000mm380V · 13.83kW3,800kg
이 모델 견적 문의스마트스토어 바로가기
3,000mm
최대 프레임
13.83kW
소비전력
17축
서보 구동
3,800kg
기계 중량
이 계열 2기종 — 지금 보시는 기종에 테두리가 있습니다
Selling Points
WTMD-4CC-04에 문의가 많은 세 가지
4헤드 코너 클램프기 기종군 2종 가운데 WTMD-4CC-04만의 값입니다. 공급 방식과 사후 관리는 2종이 같습니다.
01
작업자가 프레임을 올리면 라인이 이어받습니다정렬과 코너 펀칭, 배출, 적재까지 라인이 순서대로 진행합니다. 사람이 붙는 자리는 투입 지점 하나이므로, 같은 물량을 더 적은 인원으로 처리하실 수 있습니다.
02
프레임 500 × 700 ~ 2,200 × 3,000mm를 받습니다투입 테이블과 배출 테이블이 각 2,900 × 3,300mm라 대형 프레임도 라인 위에서 그대로 흐릅니다. 소형 창부터 대형 창짝까지 같은 라인에서 처리합니다.
03
서보 17축이 네 코너의 압착 깊이를 맞춥니다이송과 위치 결정, 나이프 전진을 모두 서보로 구동합니다. 정·역 볼스크류로 움직이는 싱글 나이프 2세트가 압착 깊이를 서보 토크로 잡아 코너마다 같은 결과를 냅니다.
Drive & Control
서보 17축이 이송과 압착을 함께 제어합니다
0.75kW 서보 17개와 0.18kW 6개를 합해 13.83kW를 씁니다. 이송, 코너 위치 결정, 압착 나이프 전진을 모두 서보로 구동하며, 정·역 볼스크류로 움직이는 싱글 나이프 2세트가 압착 깊이를 서보 토크로 제어합니다. 투입·배출 테이블이 각 2,900 × 3,300mm이고 라인 전체 크기는 11,900 × 3,800 × 2,600mm입니다. 라인 길이가 12m에 가까우므로 공장 도면을 먼저 보시는 편이 좋습니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.
01
대량 수입
터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.
02
하역 · 검수
입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.
Specifications
WTMD-4CC-04 제원
위 표가 이 모델의 값이고, 아래 표는 4헤드 코너 클램프기 기종군 2종에 공통으로 적용됩니다.
| 모델명 | WTMD-4CC-04 |
|---|---|
| 원산지 | 중국산 |
| 사용전원 | 380V 50Hz · 3상 |
| 소비전력 | 13.83kW (0.75kW x 17 + 0.18kW x 6) |
| 압착 나이프 | 볼스크류 서보 구동 싱글 나이프 2세트 |
| 가공·절단 능력 | 프레임 500 × 700mm ~ 2,200 × 3,000mm |
| 투입·배출 테이블 | 각 2,900 × 3,300mm |
| 기계크기(mm) | 11900 × 3800 × 2600 |
| 중량 | 3,800kg |
아래 항목은 위 표의 2종에 동일하게 적용됩니다. 모델별로 달라지는 값은 자동화 범위 · 받는 프레임 크기 · 소비전력 · 크기 · 중량입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · 커튼월 프레임 |
|---|---|
| 압착 방식 | 펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑 |
| 헤드 수 | 4헤드 — 한 사이클에 코너 4곳 |
| 제어 | PLC 위치 결정(APEX-IV) / 서보 17축 CNC(WTMD-4CC-04) |
| 전원 | 380V 3상 — 8.5kW(APEX-IV) · 13.83kW(WTMD-4CC-04) |
| 공압 | 6~8 bar(APEX-IV) |
| 펀칭 핀 | 벌림 100mm · 전진 40mm(APEX-IV) / 볼스크류 서보 싱글 나이프 2세트(WTMD-4CC-04) |
| 원산지 | 기종별 표기 — 터키산 · 중국산(위 비교표 참조) |
| 사후 관리 | 입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일커튼월 프레임
Real Product
실물 · 대표 기종

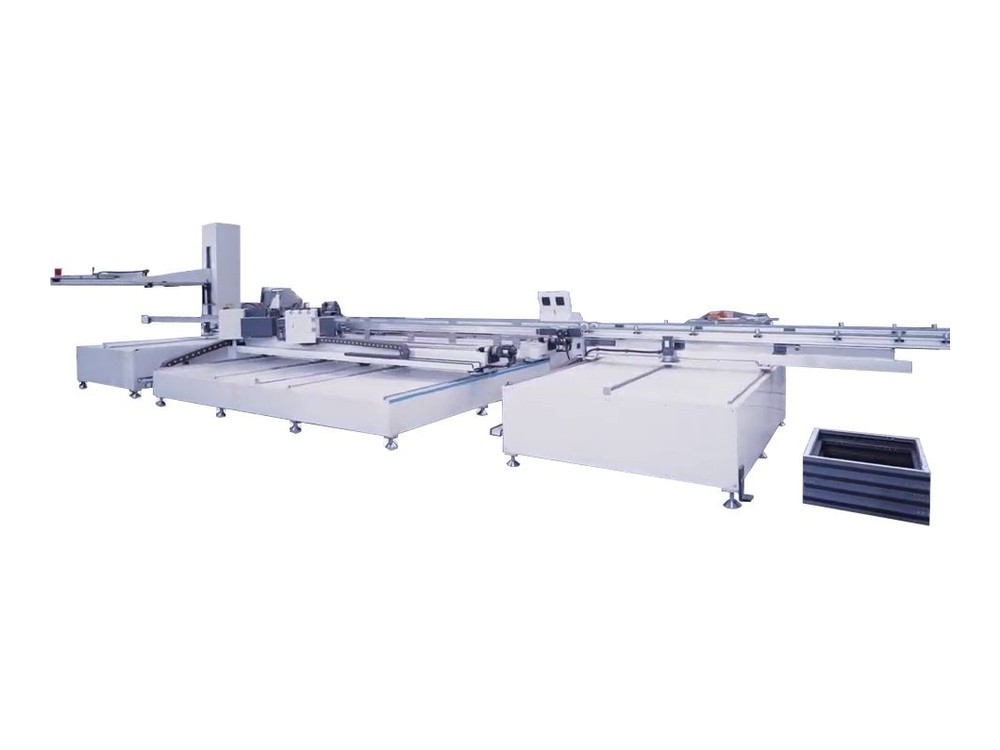

4헤드 코너 클램프기의 실물입니다. 김해 전시장에서 1헤드 · 2헤드 기종과 나란히 놓인 상태를 보실 수 있습니다.
APEX-IV — 펀칭거리 510~3,400mm · PLC 제어 · 터키산
WTMD-4CC-04 — 서보 17축 CNC 자동 라인 · 프레임 최대 2,200 × 3,000mm
Line-up
4헤드 코너 클램프기 2종 가운데 이 자리입니다
지금 보고 계신 모델은 WTMD-4CC-04입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 202 색인, 이 기종군 전체 비교표는 4헤드 코너 클램프기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
APEX-IV
펀칭거리 510~3,400mm / 유압 평균압력 120~150 bar
WTMD-4CC-04
프레임 500 × 700mm ~ 2,200 × 3,000mm
Order & Delivery
주문 · 납기 안내
설치 자리와 전원
11.9m × 3.8m 자리와 380V 50Hz 3상 13.83kW 전원이 필요합니다. 배전반 용량과 라인 동선을 도면으로 먼저 확인해 드립니다.
시험 압착 후 출고
출고 전에 쓰시는 자재로 코너를 눌러 압착 깊이를 확인합니다. 결과는 사진으로 보내 드립니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 코너 키 규격을 알려 주시면 같은 조건으로 코너를 눌러 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 압착을 해 본 뒤 보냅니다. 펀칭 핀 · 유압 부품 · 전장 부품을 재고로 보유해 부품 대기가 없고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
