Servo Tapping Machine
전동 서보 탭핑 머신
M3부터 M48까지 17종
ELECTRIC SERVO TAPPING MACHINE · 17 MODELS · STANDARD + MIST OIL
탭 규격(M3~M48)과 작업 반경에 따라 17종이 있습니다. 절삭유가 필요한 소재를 가공하신다면 절삭유 분사식을, 그 밖의 소재라면 일반형을 먼저 보시면 됩니다.
17종 · M3 ~ M48일반형 11 · 분사식 6작업반경 1,100 / 1,200 / 1,500 mm터치스크린 3모드
모델 선정 · 견적 문의스마트스토어 바로가기
이 계열 33기종 — 아래 표에서 기종별 제원으로 이어집니다
17종
본체 전 기종
M3–M48
탭 가공 범위
1,500mm
최대 작업 반경
3모드
수동·자동·연동
Video
제품 소개 영상
탭 구멍이 많을수록 서보 탭핑기를 쓰는 이유 — 서보 탭핑기 17종 · 창호종합기계 유튜브
Control
17종이 같은 제어판을 사용합니다
17종 모두 한글 터치스크린과 3모드(수동·자동·연동)가 같습니다. 작업자가 기계마다 조작을 새로 익히지 않아도 됩니다. 회전수는 무단 변속이라 소재와 탭 규격에 맞춰 원하는 값으로 정하실 수 있습니다.
0.01mm
단위 깊이 제어
3
모드 · 수동/자동/연동
360°
회전 유니버설 헤드
2
중 과부하 보호
Supply Journey
수입부터 사후 관리까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 직접 수입한 기계를 전시장에 설치해 시연하고, 포장·출고하고, 고장이 나면 입고받아 수리합니다.
01
대량 수입
컨테이너 단위로 직접 수입합니다. 여러 기종을 한 번에 들여와 국내 재고로 두고 출고합니다.
02
하역 · 검수
입고되면 바로 외관과 포장 상태를 확인하고 수량을 대조합니다. 이상이 있는 제품은 전시하거나 출고하지 않습니다.
03
전시 보관
김해 전시장에 실물을 설치해 두었습니다. 작동하는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전에 가공하실 소재로 탭 가공을 직접 해 보실 수 있습니다. 탭 규격·소재·깊이를 알려 주시면 그 조건으로 가공해 보여 드립니다.
05
포장 · 출고
본체와 다이가 움직이지 않도록 고정해 포장한 뒤 출고합니다. 재고가 있는 품목은 주문을 확인한 뒤 출고 일정을 바로 안내해 드립니다.
06
입고 수리
고장이 나면 기계를 보내 주십시오. 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 같은 소모·수리 부품을 갖추고 있습니다.
그래서 수입부터 수리까지 한곳에서 해결됩니다.
Series Line-up
일반형과 절삭유 분사식, 두 계열이 있습니다
두 계열은 서보 제어 구조가 같고, 절삭유 공급 장치가 있는지만 다릅니다. 절삭 부하가 큰 소재를 가공하신다면 절삭유 분사식을 권해 드립니다.
일반형 (Standard)
11종 · M3~M48 · 반경 1,100~1,500mm
절삭유 분사식 (MO)
6종 · M3~M36 · 오일 자동 공급
테이블 · 척 · 바이스 · 터치스크린
주철다이 세트 · 마그네틱 척 · 콜렛 척
Model Index
전 모델 색인
모델명을 누르면 그 모델의 상세 페이지로 이동합니다. ③ 세트는 ①②와 같은 본체에 주철 다이 600×900(서랍형 · T 슬롯)을 더한 구성이며, ③의 중량은 세트 전체 무게입니다.
① 일반형 (WTM 시리즈)11종 · 모델 전체 보기 →
| # | 모델 | 탭 범위 | 작업 반경 · 출력 · 회전수 · 중량 | |
|---|---|---|---|---|
 | 1 | WTM-M3-M10-1100K-800RPM | M3 ~ M10 | 1,100 mm · 600 W · 최대 800 RPM · 25 kg |
 | 2 | WTM-M3-M12-1100K-1200RPM | M3 ~ M12 | 1,100 mm · 600 W · 최대 1,200 RPM · 25 kg |

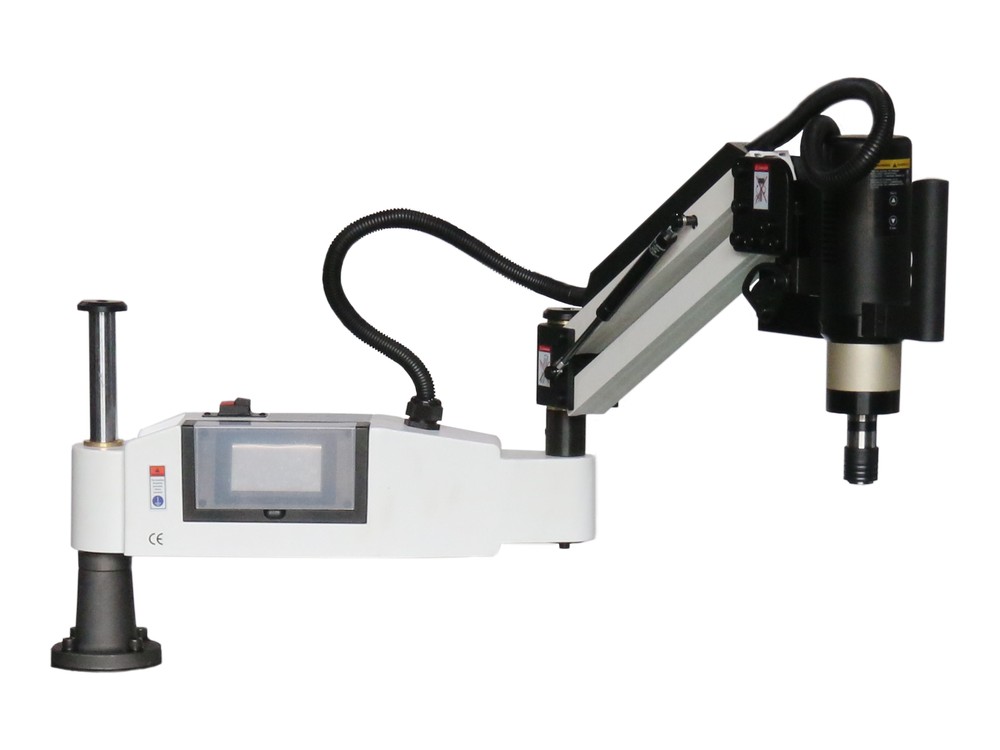

| 3 | WTM-M3-M16-1100K-375RPM | M3 ~ M16 | 1,100 mm · 600 W · 최대 375 RPM · 25 kg |

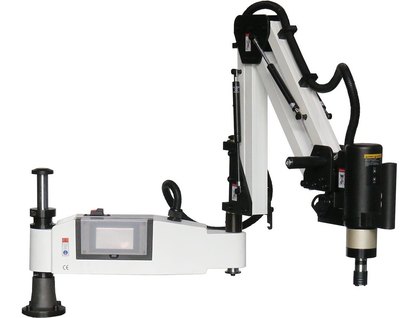

 | 4 | WTM-M3-M16-1500K-375RPM | M3 ~ M16 | 1,500 mm · 600 W · 최대 375 RPM · 30 kg |

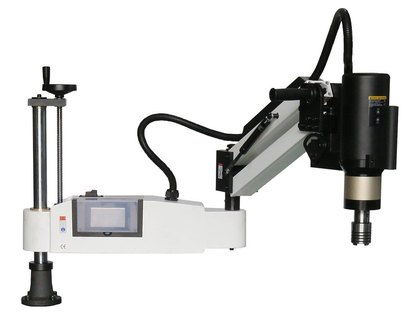

 | 5 | WTM-M6-M24-1200K-200RPM | M6 ~ M24 | 1,200 mm · 1.2 kW · 최대 200 RPM · 50 kg |

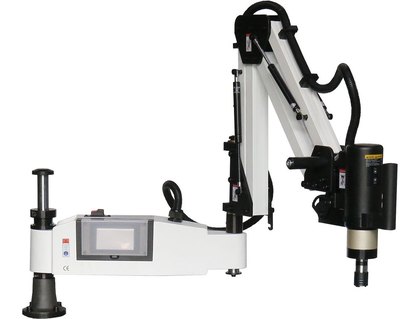

 | 6 | WTM-M6-M24-1500K-200RPM | M6 ~ M24 | 1,500 mm · 1.2 kW · 최대 200 RPM · 60 kg |
| 7 | WTM-M6-M36-1200K-150RPM | M6 ~ M36 | 1,200 mm · 1.2 kW · 최대 150 RPM · 60 kg |
| 8 | WTM-M6-M36-1500K-150RPM | M6 ~ M36 | 1,500 mm · 1.2 kW · 최대 150 RPM · 70 kg |

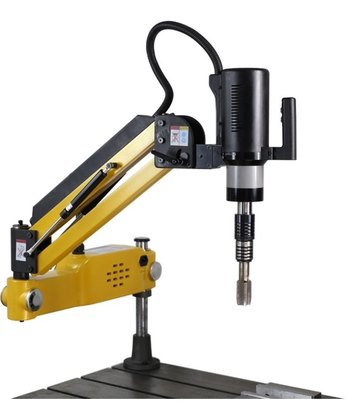

 | 9 | WTM-M12-M42-1200-50RPM | M12 ~ M42 | 1,200 mm · 1.5 kW · 50 RPM · 70 kg |

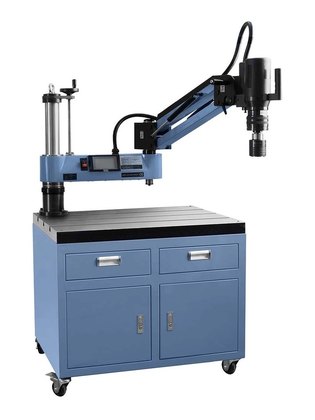

 | 10 | WTM-M12-M48-1200-50RPM | M12 ~ M48 | 1,200 mm · 1.5 kW · 50 RPM · 80 kg |

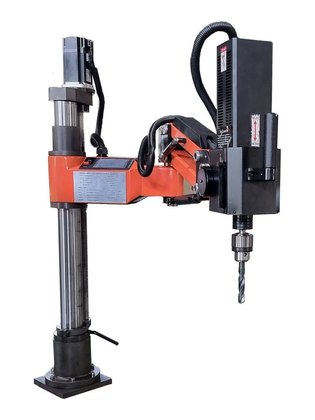

 | 11 | WTM-M3-M24TD | M3 ~ M24 | 1,100 mm · 1.2 kW · 탭250 / 드릴3,000 RPM · 260 kg |
② 절삭유 분사식 (WTM-MO 시리즈)6종 · 모델 전체 보기 →
| # | 모델 | 탭 범위 | 작업 반경 · 출력 · 회전수 · 중량 | |
|---|---|---|---|---|

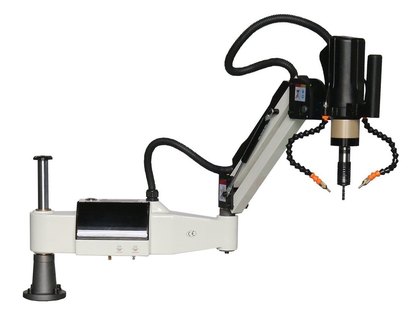

 | 1 | WTM-M3-M10-MO-1100K-800RPM | M3 ~ M10 | 1,100 mm · 600 W · 최대 800 RPM · 25 kg |
| 2 | WTM-M3-M12-MO-1100K-1200RPM | M3 ~ M12 | 1,100 mm · 600 W · 최대 1,200 RPM · 25 kg |
| 3 | WTM-M3-M16-MO-1100K | M3 ~ M16 | 1,100 mm · 600 W · 최대 375 RPM · 25 kg |
| 4 | WTM-M6-M24-MO-1200K-200RPM | M6 ~ M24 | 1,200 mm · 1.2 kW · 최대 200 RPM · 50 kg |
| 5 | WTM-M6-M36-MO-1200K-150RPM | M6 ~ M36 | 1,200 mm · 1.2 kW · 최대 150 RPM · 60 kg |
| 6 | WTM-M3-M20-MO-1200K | M3 ~ M20 | 1,200 mm · 1.2 kW · 최대 200 RPM · 60 kg |

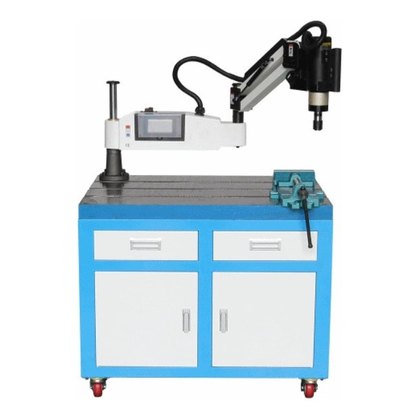

③ 본체 + 주철다이 세트 (DO 시리즈)10종 · 모델 전체 보기 →
| # | 모델 | 탭 범위 | 작업 반경 · 출력 · 회전수 · 중량 | |
|---|---|---|---|---|
 | 1 | M3-M12-1100K+DO | M3 ~ M12 | 1,100 mm · 600 W · 최대 1,200 RPM · 100 kg |
| 2 | M3-M16-1100K+DO | M3 ~ M16 | 1,100 mm · 600 W · 최대 375 RPM · 100 kg |

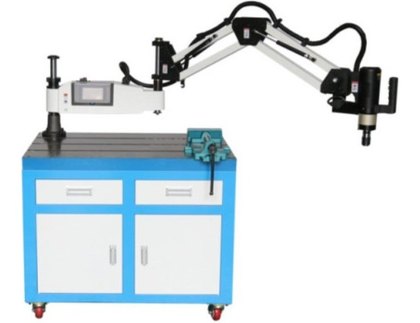

 | 3 | M3-M16-1500K+DO | M3 ~ M16 | 1,500 mm · 600 W · 최대 375 RPM · 100 kg |

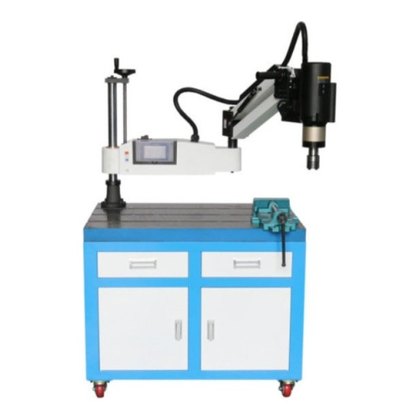

 | 4 | M6-M24-1200K+DO | M6 ~ M24 | 1,200 mm · 1.2 kW · 최대 200 RPM · 140 kg |
| 5 | M6-M36-1200K+DO | M6 ~ M36 | 1,200 mm · 1.2 kW · 최대 150 RPM · 150 kg |

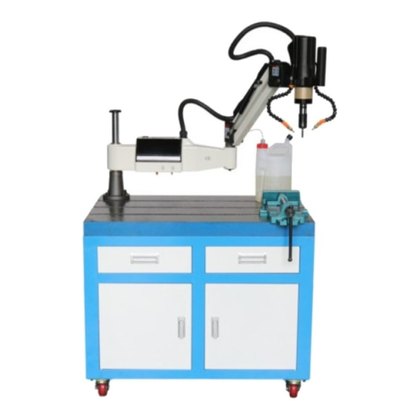

 | 6 | M3-M12-MO-1100K+DO | M3 ~ M12 | 1,100 mm · 600 W · 최대 1,200 RPM · 100 kg |
 | 7 | M3-M16-MO-1100K+DO | M3 ~ M16 | 1,100 mm · 600 W · 최대 375 RPM · 100 kg |
 | 8 | M3-M16-MO-1500K+DO | M3 ~ M16 | 1,500 mm · 600 W · 최대 375 RPM · 100 kg |
 | 9 | M6-M24-MO-1200K+DO | M6 ~ M24 | 1,200 mm · 1.2 kW · 최대 200 RPM · 140 kg |
| 10 | M6-M36-MO-1200K+DO | M6 ~ M36 | 1,200 mm · 1.2 kW · 최대 150 RPM · 150 kg |
④ 전용 테이블 · 마그네틱 척 · 바이스
| # | 모델 | 규격 | 특징 | |
|---|---|---|---|---|

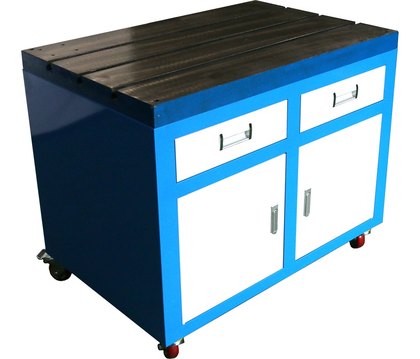

 | 1 | WTM-WT-600X900 | 600 × 900 mm · 높이 720 mm · 무게 80 kg | T 슬롯 4분할 · 서랍 2칸 + 도어 2짝 · 주문 제작 |

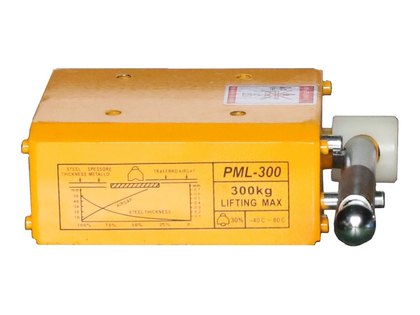

 | 2 | WTM-MC-300KG | 리프팅 300 kg · 205 × 92 × 160 mm · 10 kg | 영구자석 · 무전원(0W) · 상부 레버 ON/OFF |
| 3 | WTM-MC-600KG | 리프팅 600 kg · 312 × 120 × 188 mm · 24 kg | 영구자석 · 무전원(0W) · 대형 철판 · 구조물 이송 |

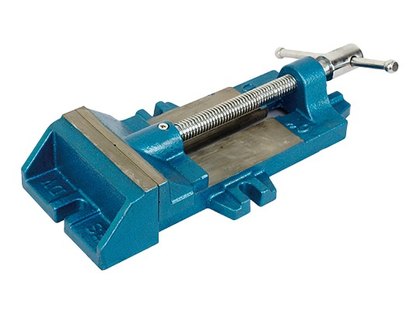

 | 4 | WTM-DV-125 (4인치) | 죠 폭 125 mm · 개구 125 mm | 스크루 타입 · T 슬롯 볼트 체결 |
| 5 | WTM-DV-150 (6인치) | 죠 폭 150 mm · 개구 300 mm | 스크루 타입 · 구상흑연주철 FCD60 + 열처리 강재 |
⑤ 탭 콜렛척 · 악세사리 (23종)
| # | 계열 | 구성 | 특징 | |
|---|---|---|---|---|
 | 1 | WTM-GT12-SERIES | M3 ~ M16 · 9개 · 척 Φ19 | 클러치 · JIS · ISO · DIN 371/376 |
| 2 | WTM-GT24-SERIES | M6 ~ M24 · 척 Φ30 | 대구경 탭 · 토크 조절식 |
| 3 | WTM-TC820-SERIES | M6 ~ M24 · 척 Φ31 | TC820 규격 · 고강도 |
| 4 | wtm-GT12-PT-set | PT 1/8 · PT 1/4 (2종) | GT12 척 · 배관 나사 전용 |
| 5 | wtm-TC820-PT-set | PT 1/8 ~ PT 1" (6종) | TC820 척 · 배관 나사 전용 |
| 6 | wtm-TC820-unc-set | UNC 1/4 ~ UNC 7/8 (9종) | TC820 척 · 인치 나사 전용 |
 | 7 | MT2-GT12 | M2 ~ M16 · MT2 스핀들 | GT12 · TC312 호환 콜렛 |
| 8 | MT2-GT24 | M5 ~ M30 · MT2 스핀들 | 스핀들 직결 · 신축 완충 |
 | 9 | MT3-TC820 조립형 | M5 ~ M30 · MT3 스핀들 | 조립형 · 스핀들 직결 |
| 10 | MT2-TC820 | M5 ~ M30 · MT2 스핀들 | 스핀들 직결 · 신축 완충 |
| 11 | MT3-TC820 일체형 | M5 ~ M30 · MT3 스핀들 | 일체형 · 스핀들 직결 |
 | 12 | GT12-JT6 | M2 ~ M20 · JT.6 자루 | 드릴링 머신 겸용 |
| 13 | GT12-JT2 | M2 ~ M20 · JT.2 자루 | 드릴링 머신 겸용 |
| 14 | MT2-GT12 결합형 | M2 ~ M16 · MT2 결합 | 드릴링 머신 겸용 |
 | 15 | WTM-JT4-TC820 | M3 ~ M36 · JT.4 자루 | 드릴링 머신 겸용 |
 | 16 | GT12-D14 | M2 ~ M20 · 자루형 | 드릴링 머신 겸용 |
| 17 | TC820-D20 | M3 ~ M36 · 자루형 | 드릴링 머신 겸용 |
 | 18 | WTM-GT24-GT12 | Φ30 → Φ19 · M3 ~ M12 | 척 해체 없이 전환 |
| 19 | WTM-TC820-GT12 | Φ31 → Φ19 · M3 ~ M12 | 척 해체 없이 전환 |
 | 20 | WTM-GT12/GT24/TC820-JT6 | 생크 Φ19·Φ30·Φ31 · JT.6 | 탭 가공 + 천공 겸용 |
 | 21 | WTM-GT12-DK13-SET | 1.5 ~ 13.0 mm · GT12 | 렌치 없이 체결 |
| 22 | WTM-TC820-DK13-SET | 1.5 ~ 13.0 mm · TC820 | 렌치 없이 체결 |
 | 23 | WTM-GT12/GT24/TC820-ER | ER16~32 · Φ1.0 ~ 20.0 mm | 런아웃 0.008 mm |
Specifications
전 모델 공통 사양
탭 범위·작업 반경·출력·회전수·중량은 모델마다 다르고, 아래 항목은 전 모델이 같습니다.
| 전원 | 단상 220V · 50/60Hz |
|---|---|
| 제어 방식 | 서보 모터 제어 + 디지털 터치스크린 (한글 지원) |
| 운전 모드 | 수동 · 자동 · 연동(반복) 3모드 · 무단 변속 |
| 깊이 제어 | 설정 깊이 도달 시 자동 역회전 — 블라인드 홀(막힌 구멍) 가공 대응 |
| 보호 장치 | 지능형 토크 보호 · 사이즈별 토크 리미트 척 — 과부하 시 클러치 작동 |
| 가공 방향 | 유니버설 헤드 · 360° 회전 암 — 수직·수평 자유 가공 |
| 적용 소재 | 알루미늄 · 비철 · 철 · 스테인리스 |
| 사후 관리 | 입고 수리 — 소모·수리 부품 자체 보유 |
알루미늄비철철스테인리스
Order & Shipping
주문 · 출고 안내
모델 선정
사용하시는 탭 규격과 공작물 크기를 알려 주시면 맞는 모델을 골라 드립니다. 여러 대를 도입하실 계획이면 조합까지 함께 제안해 드립니다.
세트 구성
본체에 전용 테이블(주철 다이 600×900 · 서랍형 · T 슬롯), 마그네틱 척(300 / 600KG), 볼반 바이스(4 · 6인치)를 조합해 한 번에 받으실 수 있습니다. 필요한 것만 골라 구성하셔도 됩니다.
기본 공급 · 별매
재고 · 출고
국내에 재고가 있는 모델은 주문이 확정되는 대로 출고합니다. 주문 전에 재고가 있는지 확인해 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장이 나면 기계를 입고받아 수리합니다.
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등 수리 부품을 재고로 두고 있습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 필요하신 조합으로 구성해 드립니다.
FAQ
자주 묻는 질문
서보탭핑기로 가공할 수 있는 탭 크기는 어디까지인가요?
기종에 따라 M3부터 M48까지 가공할 수 있습니다. 작업 반경은 1,100mm, 1,200mm, 1,500mm 세 가지이고, 알루미늄·비철·철·스테인리스에 쓸 수 있습니다. 가공할 탭 크기와 작업물 크기를 알려 주시면 맞는 기종을 제안해 드립니다.
일반형과 절삭유 분사식(MO)은 무엇이 다른가요?
절삭유가 필요한 소재에는 절삭유 분사식이, 그 밖의 소재에는 일반형이 알맞습니다. 두 계열 모두 설정 깊이에 닿으면 자동으로 역회전하고, 과부하가 걸리면 클러치가 작동합니다. 김해 전시장에서 작동하는 기계를 직접 보고 고르실 수 있습니다.
서보탭핑기에는 어떤 전원이 필요한가요?
단상 220V(50/60Hz)면 됩니다. 터치스크린은 한글을 지원하고, 수동·자동·연동(반복) 3가지 모드로 작업합니다. 퓨즈·탭 척·서보 드라이브 같은 부품을 자체 보유하고 있어 고장이 나면 입고해 수리합니다.
다이 세트(+DO)에는 무엇이 포함되나요?
서보탭핑기 본체에 서랍형 T 슬롯 주철 다이(600×900)가 함께 들어갑니다. 볼반 바이스·마그네틱 척·전용 테이블·탭 콜렛 척 같은 부속은 따로 판매합니다. 작업물에 맞는 부속 구성을 제안해 드립니다.
