104. 서보 탭핑기
055-327-4112
055-327-4112
Servo Tapping Machine
M6~M24 굵은 탭을 1.2kW · 200rpm으로 가공합니다

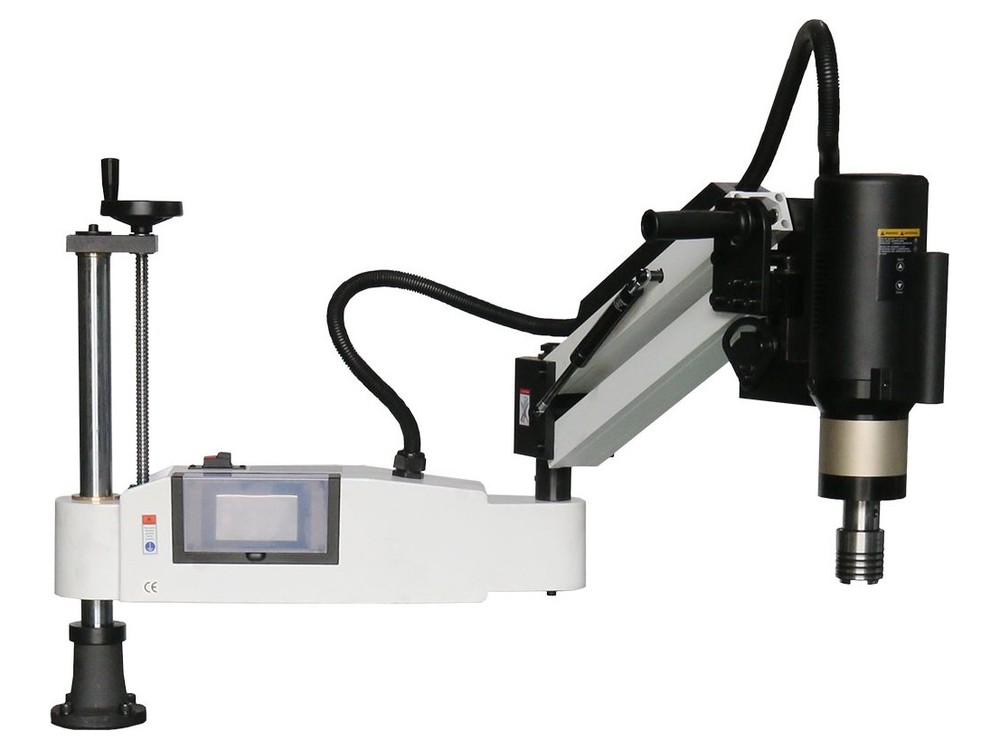

WTM-M6-M24-1200K-200RPM
M3~M16 모델(600W · 375rpm)보다 출력을 1.2kW로 높이고 최고 회전수를 200rpm으로 낮춰, 굵은 탭에 필요한 토크를 확보했습니다. 작업 반경은 1,200mm입니다. 핸들 리프트가 기본으로 들어 있어 높낮이를 손으로 맞추실 수 있습니다.
일반형탭 M6 ~ M24작업반경 1,200 mm최대 200 RPM
이 모델 견적 문의스마트스토어 바로가기
M6~M24
탭 가공 범위
1,200mm
작업 반경
1.2kW
모터 출력
50kg
본체 중량
이 계열 11기종 — 아래에서 기종별 사양을 보실 수 있습니다
Video
제품 소개 영상

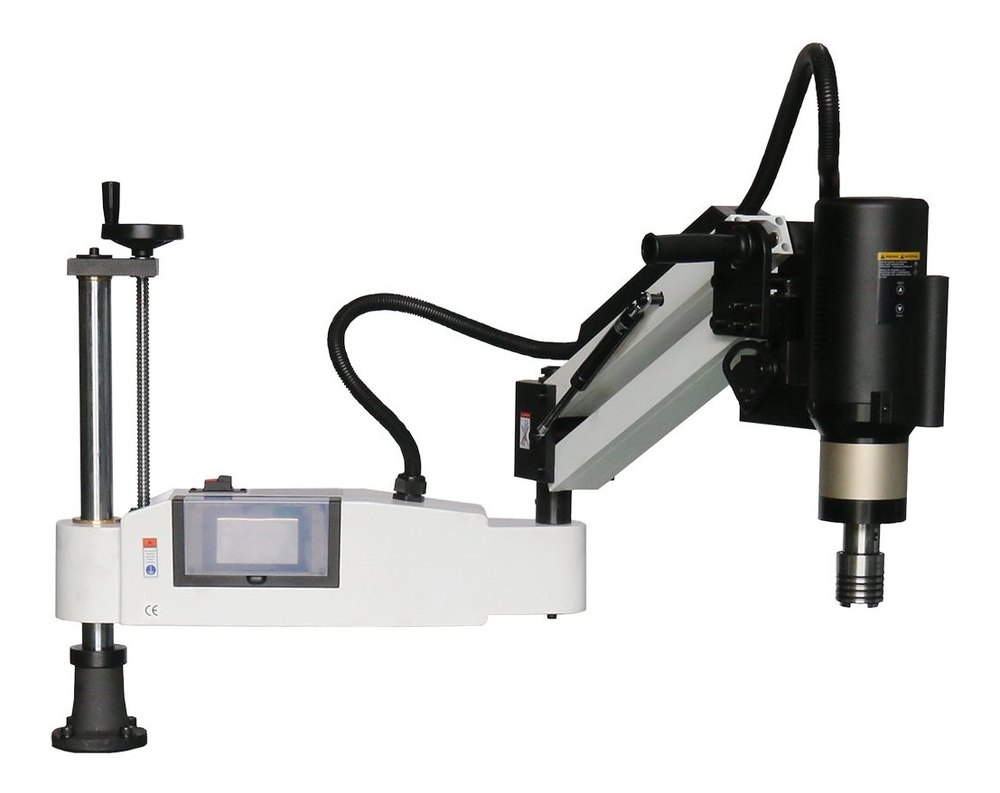

기능과 구성품 소개 — WTM-M6-M24 · 창호종합기계 유튜브
WTM-M6-M24-1200K-200RPM
실물 · 출고 전 포장 사진
두 대를 함께 출고하면서 본체와 부속을 나무 상자에 고정해 포장한 사진입니다.

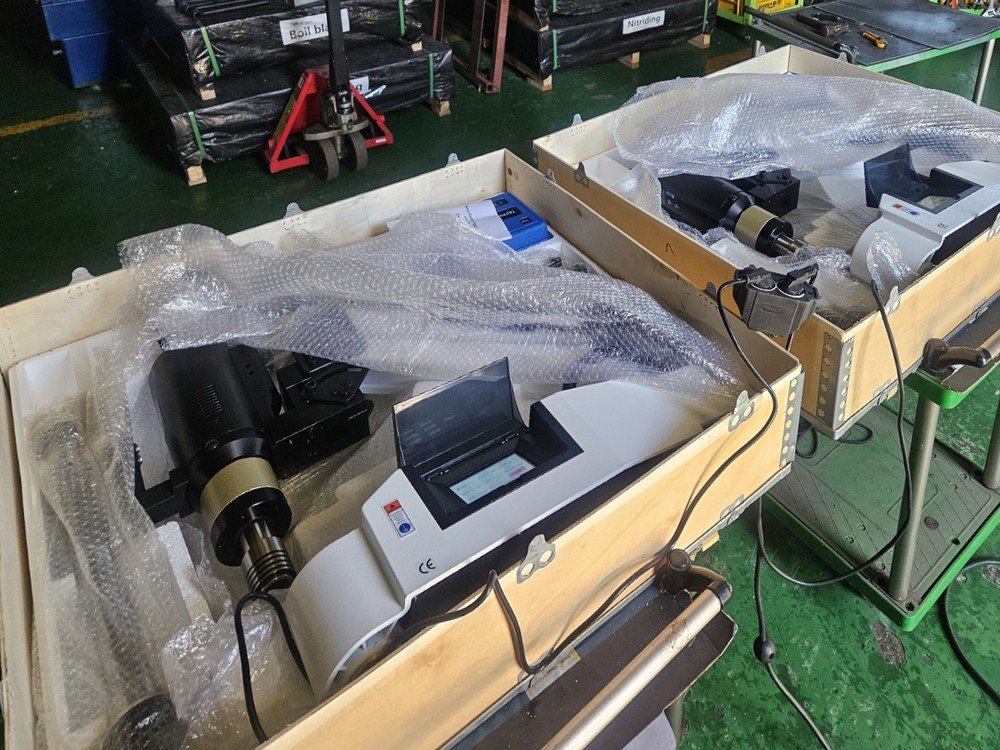

나무 상자에 나란히 고정한 본체 두 대

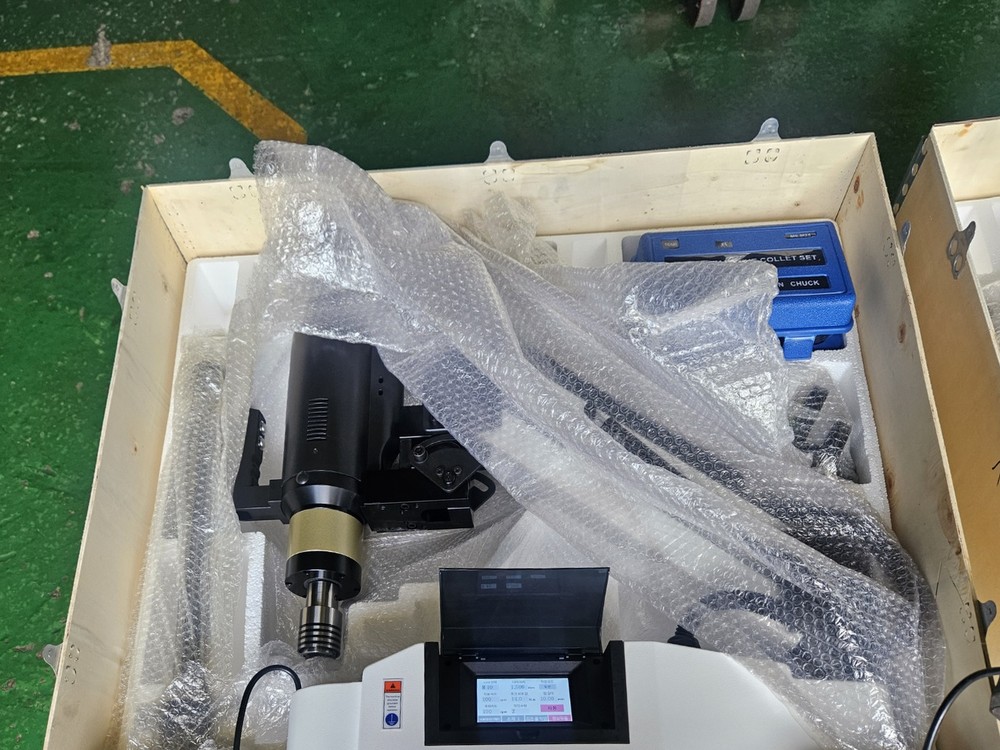

상자에 고정한 본체와 터치스크린

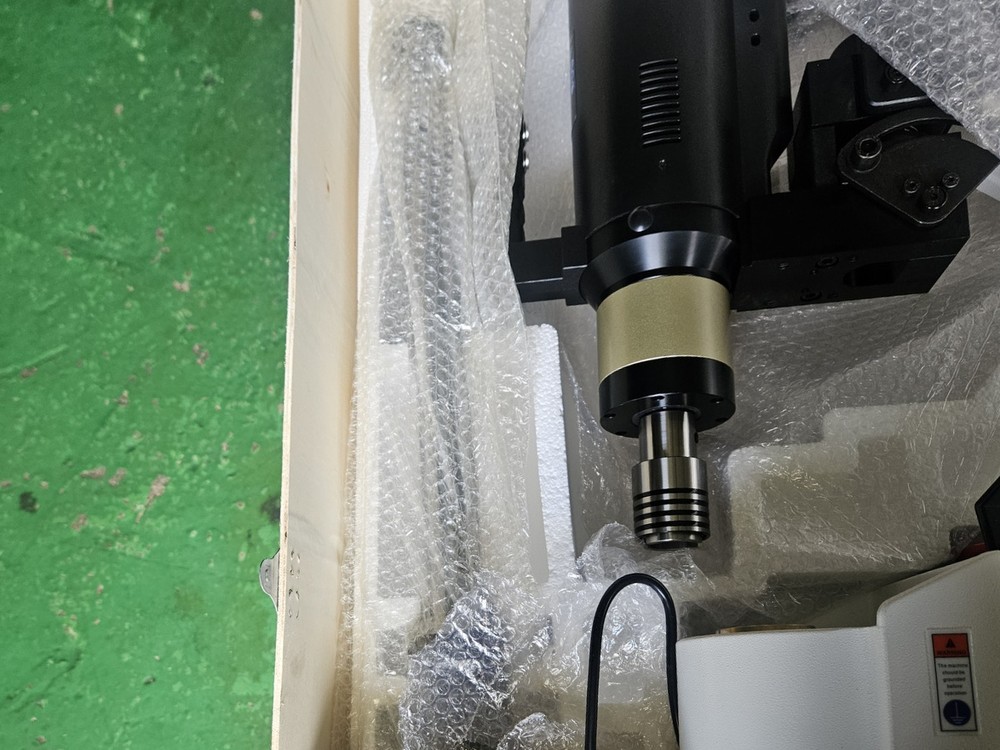

탭 헤드와 암 — 완충재로 감싸 고정

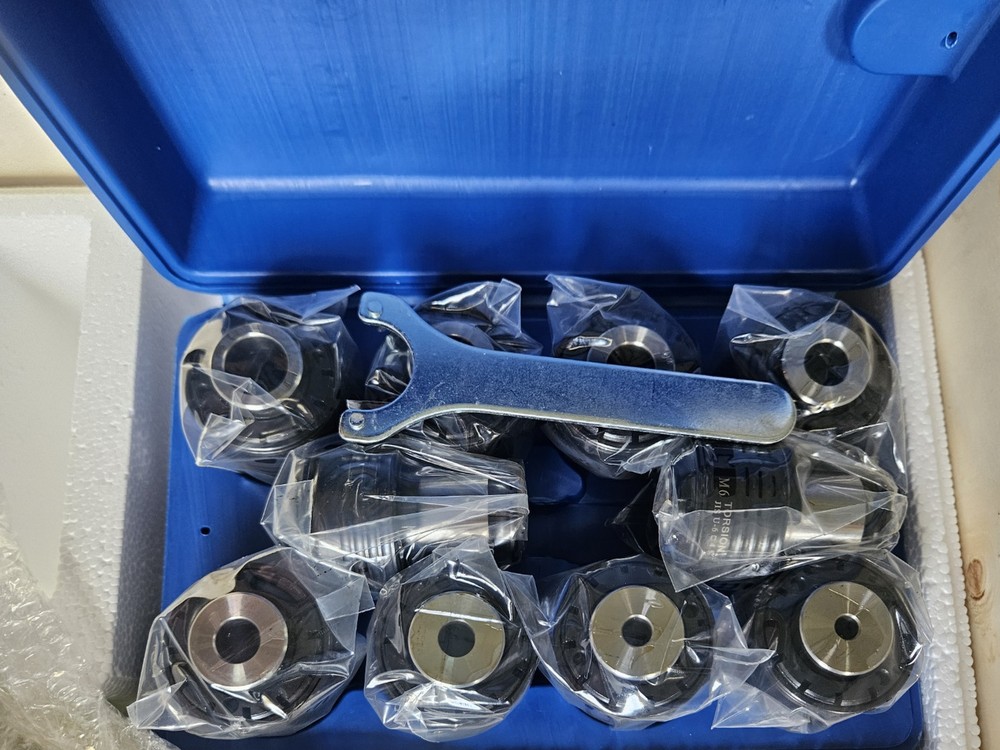

함께 출고하는 탭 콜렛 척 세트
포장을 마친 나무 상자
팔레트에 올려 출고를 기다리는 상자
Selling Points
이 모델의 특징
WTM-M6-M24-1200K-200RPM의 주요 특징입니다. 제어 방식은 일반형 11종 모두 같습니다.
01
M16보다 굵은 탭까지 한 대로 가공합니다M6부터 M24까지 가공합니다. M16보다 굵은 탭이 필요한 현장에서 규격이 바뀔 때마다 기계를 바꾸지 않고 이 모델 한 대로 작업하실 수 있습니다.
02
굵은 탭에 맞춰 최고 회전수를 200rpm으로 두었습니다굵은 탭은 회전수를 낮춰 큰 토크로 가공해야 나사산이 고르게 나옵니다. 무단 변속이라 M6처럼 가는 탭은 200rpm 안에서 소재에 맞춰 회전수를 조절하실 수 있습니다.
03
전용 테이블과 함께 단단히 고정해 사용합니다M24까지 가공하려면 작업 중에 기계가 단단히 고정되어 있어야 합니다. 본체 무게는 50kg이고, 전용 테이블(별매)과 함께 사용하시면 진동이 줄어듭니다.
Control
200rpm 무단 변속과 세 가지 운전 모드를 갖췄습니다
일반형 11종은 모두 같은 한글 터치스크린과 수동·자동·연동 세 가지 운전 모드를 갖추고 있습니다. 한 기종의 조작을 익히시면 다른 기종도 같은 방법으로 다루실 수 있습니다. 무단 변속이라 소재와 탭 규격에 맞춰 회전수를 0부터 원하는 값으로 설정하실 수 있고, 설정한 깊이에 닿으면 자동으로 역회전합니다.
0.01mm
단위 깊이 제어
3
모드 · 수동/자동/연동
360°
회전 유니버설 헤드
2
중 과부하 보호
Supply Journey
수입부터 사후 관리까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 직접 수입한 기계를 전시장에 설치해 시연하고, 포장·출고하고, 고장이 나면 입고받아 수리합니다.
01
대량 수입
컨테이너 단위로 직접 수입합니다. 여러 기종을 한 번에 들여와 국내 재고로 두고 출고합니다.
02
하역 · 검수
입고되면 바로 외관과 포장 상태를 확인하고 수량을 대조합니다. 이상이 있는 제품은 전시하거나 출고하지 않습니다.
03
전시 보관
김해 전시장에 실물을 설치해 두었습니다. 작동하는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전에 가공하실 소재로 김해 전시장에서 탭 가공을 직접 해 보실 수 있습니다. 탭 규격·소재·깊이를 알려 주시면 그 조건으로 가공해 보여 드립니다.
05
포장 · 출고
본체와 다이가 움직이지 않도록 고정해 포장한 뒤 출고합니다. 재고가 있는 품목은 주문을 확인한 뒤 출고 일정을 바로 안내해 드립니다.
06
입고 수리
고장이 나면 기계를 보내 주십시오. 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 같은 소모·수리 부품을 갖추고 있습니다.
그래서 수입부터 수리까지 한곳에서 해결됩니다.
Specifications
WTM-M6-M24-1200K-200RPM 제원
위쪽 6줄은 이 모델의 값이고, 아래쪽은 일반형 11종에 공통인 사양입니다.
| 모델명 | WTM-M6-M24-1200K-200RPM |
|---|---|
| 탭 가공 범위 | M6 ~ M24 |
| 작업 반경 | 1,200 mm |
| 모터 출력 | 1.2 kW |
| 최고 회전수 | 최대 200 RPM |
| 본체 중량 | 50 kg |
| 전원 | 단상 220V · 50/60Hz |
| 제어 방식 | 서보 모터 제어 + 디지털 터치스크린 (한글 지원) |
| 운전 모드 | 수동 · 자동 · 연동(반복) 3모드 · 무단 변속 |
| 깊이 제어 | 설정 깊이 도달 시 자동 역회전 — 블라인드 홀(막힌 구멍) 가공 대응 |
| 보호 장치 | 지능형 토크 보호 · 사이즈별 토크 리미트 척 — 과부하 시 클러치 작동 |
| 가공 방향 | 유니버설 헤드 · 360° 회전 암 — 수직·수평 자유 가공 |
| 적용 소재 | 알루미늄 · 비철 · 철 · 스테인리스 |
| 보증 · 사후 관리 | 입고 수리 — 소모·수리 부품 자체 보유 |
알루미늄비철철스테인리스
Real Product
실물 · 가공 방향 · 부속 구성
본체의 두 가지 가공 방향과 함께 사용하는 부속입니다. 탭 콜렛 척은 기본으로 함께 출고하고, 테이블·바이스·마그네틱 척은 별매입니다.
김해 전시장에 입고된 서보 탭핑기
본체 — 수직 가공
본체 — 수평 가공 (유니버설 헤드 90° 회전)
전용 테이블 600×900 서랍형·T 슬롯 + 본체 + 6인치 바이스 (별매)
마그네틱 척 WTM-MC-300KG — 원터치 타입 · 본체 체결 탭 (별매)
탭 콜렛 척 세트 — 탭 규격에 맞춰 기본 공급(사진은 GT12 M3~M16 세트)
Line-up
일반형 11종 한눈에 비교
지금 보고 계신 모델은 WTM-M6-M24-1200K-200RPM입니다. 탭 범위나 작업 반경이 맞지 않으면 아래에서 다른 모델과 비교하실 수 있습니다.
WTM-M3-M10-1100K-800RPM
탭 M3 ~ M10 · 반경 1,100 mm · 최대 800 RPM
WTM-M3-M12-1100K-1200RPM
탭 M3 ~ M12 · 반경 1,100 mm · 최대 1,200 RPM
WTM-M3-M16-1100K-375RPM
탭 M3 ~ M16 · 반경 1,100 mm · 최대 375 RPM
WTM-M3-M16-1500K-375RPM
탭 M3 ~ M16 · 반경 1,500 mm · 최대 375 RPM
WTM-M6-M24-1200K-200RPM
탭 M6 ~ M24 · 반경 1,200 mm · 최대 200 RPM
WTM-M6-M24-1500K-200RPM
탭 M6 ~ M24 · 반경 1,500 mm · 최대 200 RPM
WTM-M6-M36-1200K-150RPM
탭 M6 ~ M36 · 반경 1,200 mm · 최대 150 RPM
WTM-M6-M36-1500K-150RPM
탭 M6 ~ M36 · 반경 1,500 mm · 최대 150 RPM
WTM-M12-M42-1200-50RPM
탭 M12 ~ M42 · 반경 1,200 mm · 50 RPM
WTM-M12-M48-1200-50RPM
탭 M12 ~ M48 · 반경 1,200 mm · 50 RPM
WTM-M3-M24TD
탭 M3 ~ M24 · 반경 1,100 mm · 탭 250 / 드릴 3,000 RPM
Order & Shipping
주문 · 출고 안내
모델 확인
사용하시는 탭 규격과 공작물 크기를 알려 주시면 이 모델이 맞는지 확인해 드립니다. 맞지 않으면 알맞은 다른 모델을 권해 드립니다.
세트 구성
본체에 전용 테이블(주철 다이 600×900 · 서랍형 · T 슬롯), 마그네틱 척(300 / 600KG), 볼반 바이스(4 · 6인치)를 조합해 한 번에 받으실 수 있습니다.
기본 공급 · 별매
사용하실 탭 규격에 맞는 탭 콜렛 척 세트(JIS / DIN / ISO 중 협의)를 기본으로 함께 출고합니다. 전용 테이블·마그네틱 척·바이스와 추가 터치스크린은 별매입니다.
재고 · 출고
국내에 재고가 있으면 주문이 확정되는 대로 출고합니다. 재고가 없으면 사양을 확정한 뒤 납기를 안내해 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장이 나면 기계를 입고받아 수리합니다.
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등 수리 부품을 재고로 두고 있습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 필요하신 조합으로 구성해 드립니다.
