104. 서보 탭핑기
055-327-4112
055-327-4112

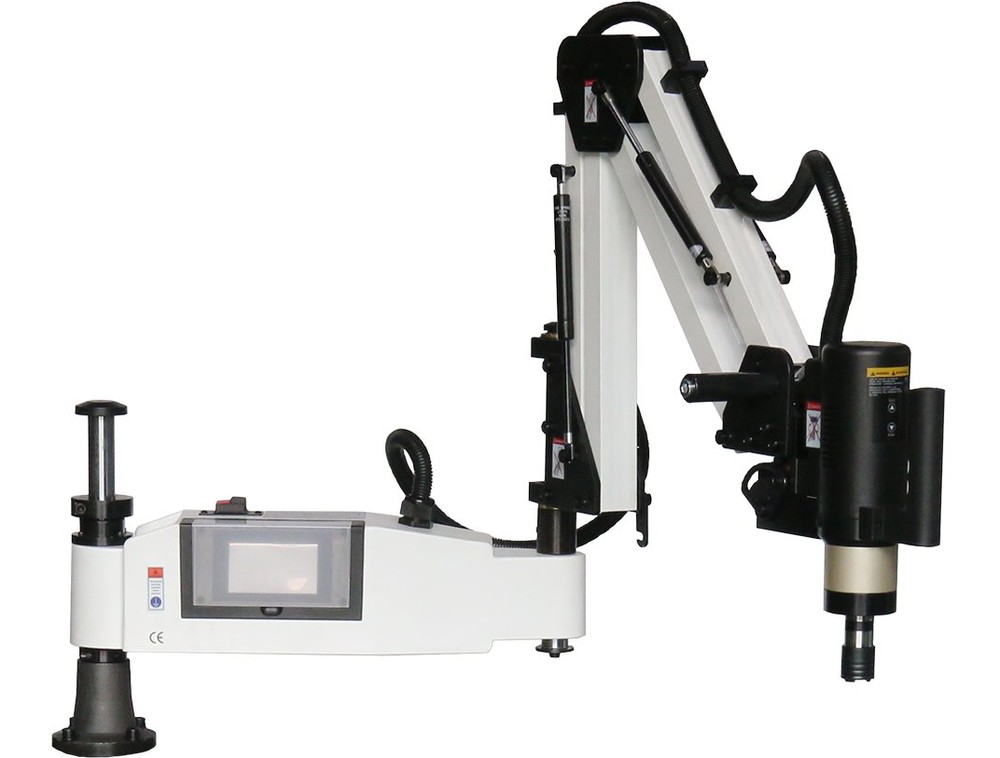

Servo Tapping Machine
같은 M3~M16,
팔이 400mm 더 깁니다
WTM-M3-M16-1500K-375RPM
표준기(1,100mm)와 탭 범위·출력·회전수가 같고 작업반경만 1,500mm 로 확장된 구성입니다. 공작물이 커서 기계를 옮겨 가며 쳐야 했던 작업을 한자리에서 끝냅니다.
일반형탭 M3 ~ M16작업반경 1,500 mm최대 375 RPM
이 모델 견적 문의스마트스토어 바로가기
M3~M16
탭 가공 범위
1,500mm
작업 반경
600W
모터 출력
30kg
본체 중량
Video
제품 소개 영상

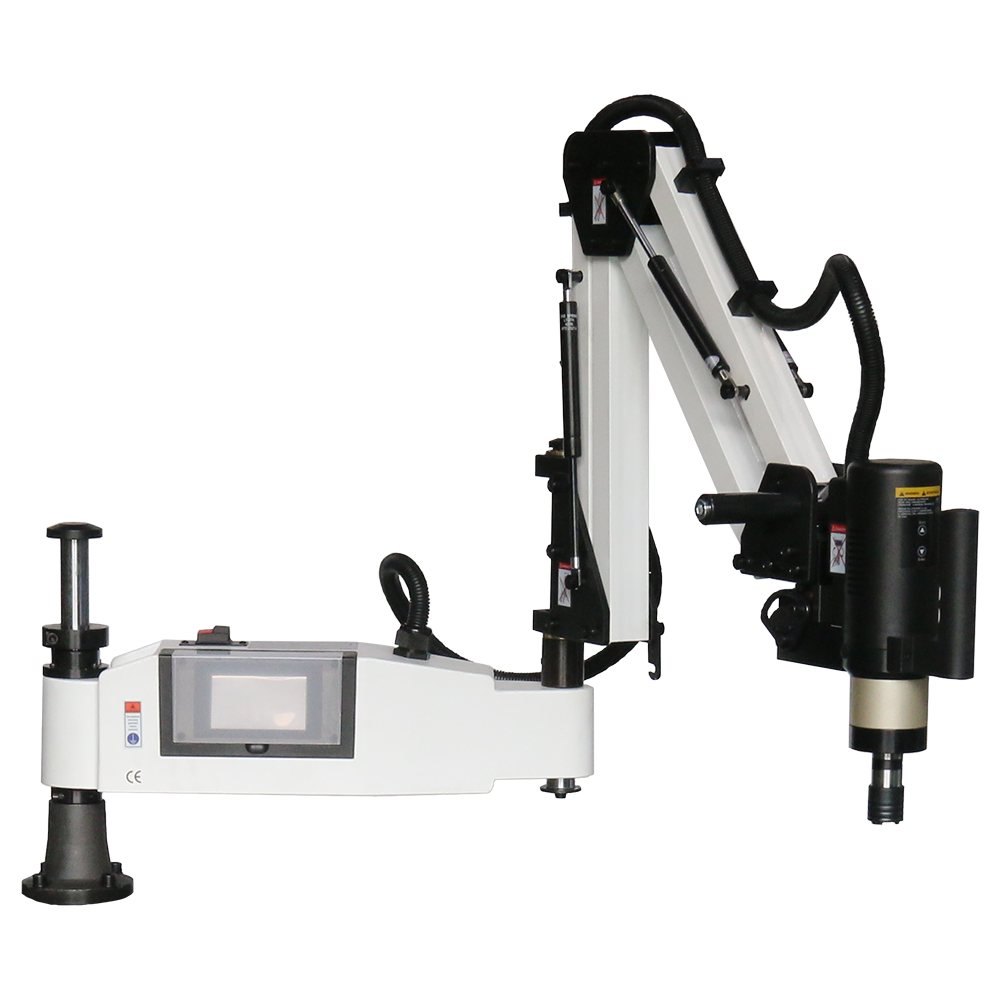

WTM-M3-M16-1100K 작업 영상 · 창호종합기계 유튜브
Selling Points
이 모델이 맡는 자리
일반형 11종 안에서 WTM-M3-M16-1500K-375RPM 이 담당하는 구간입니다. 제어 계통은 대역 전 모델이 동일합니다.
01
1,500mm — 공작물을 안 옮깁니다반경이 400mm 늘면 한자리에서 닿는 면적은 그 이상으로 넓어집니다. 무거운 부재를 돌려 놓거나 다시 클램핑하는 시간이 통째로 사라집니다.
02
표준기와 조작이 같습니다M3~M16 · 600W · 375 rpm — 1,100K 와 제원이 동일합니다. 두 대를 함께 쓰셔도 작업자가 새로 배울 것이 없고 설정 값을 그대로 옮길 수 있습니다.
03
30kg — 확장분만 늘었습니다팔이 길어진 만큼 5kg 늘었을 뿐입니다. 여전히 한 사람이 위치를 잡을 수 있는 무게이며, 전용 테이블 위에서는 이동도 자유롭습니다.
Control
11종이 같은 제어판을 씁니다
11종 전 모델이 같은 한글 터치스크린을 쓰고, 3모드(수동·자동·연동) 구조도 같습니다. 작업자가 기계마다 다시 배우지 않아도 되고, 여러 대를 함께 운용할 때 설정 값을 그대로 옮길 수 있습니다. 무단 변속이라 소재와 탭 규격에 맞춰 회전수를 0에서부터 자유롭게 잡습니다.
0.01mm
단위 깊이 제어
3
모드 · 수동/자동/연동
360°
회전 유니버설 헤드
2
겹 과부하 보호
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 전시장에 세우고, 시연하고, 포장해 보내고, 고장 나면 받아서 고칩니다.
01
대량 수입
컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 라인업 전체를 한 번에 확보하기 때문에 재고에서 바로 나갑니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전 실제 소재로 탭을 내 보시고 결정하십시오. 탭 규격·소재·깊이를 지정해 주시면 그 조건 그대로 돌려 보여 드립니다.
05
포장 · 출고
본체와 다이를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 등 소모·수리 부품을 자체 보유합니다.
그래서 기다리실 일도, 돌아다니실 일도 없습니다.
Specifications
WTM-M3-M16-1500K-375RPM 제원
위쪽 6줄이 이 모델의 고유 값이고, 아래는 대역 전 모델 공통 사양입니다.
| 모델명 | WTM-M3-M16-1500K-375RPM |
|---|---|
| 탭 가공 범위 | M3 ~ M16 |
| 작업 반경 | 1,500 mm |
| 모터 출력 | 600 W |
| 최고 회전수 | 최대 375 RPM |
| 본체 중량 | 30 kg |
| 전원 | 단상 220V · 50/60Hz |
| 제어 방식 | 서보 모터 제어 + 디지털 터치스크린 (한글 지원) |
| 운전 모드 | 수동 · 자동 · 연동(반복) 3모드 · 무단 변속 |
| 깊이 제어 | 설정 깊이 도달 시 자동 역회전 — 블라인드 홀(막힌 구멍) 가공 대응 |
| 보호 장치 | 지능형 토크 보호 · 사이즈별 토크 리미트 척 — 과부하 시 클러치 작동 |
| 가공 자세 | 유니버설 헤드 · 360° 회전 암 — 수직·수평 자유 가공 |
| 적용 소재 | 알루미늄 · 비철 · 철 · 스테인리스 |
| 보증 · A/S | 입고 수리 — 소모·수리 부품 자체 보유 |
알루미늄비철철스테인리스
Real Product
실물 · 가공 자세 · 부속 구성
본체의 두 가지 가공 자세와, 함께 쓰시는 부속 구성입니다. 탭 콜렛 척은 기본 공급이고 테이블·바이스·마그네틱 척은 별매입니다.
전시장 입고 — 서보 탭핑기 다수 동시 전시
본체 — 수직 가공 자세
본체 — 수평 가공 자세 (유니버설 헤드 90° 회전)
전용 테이블 600×900 서랍형·T 슬롯 + 본체 + 6인치 바이스 (104004 · 별매)
마그네틱 척 WTM-MC-300KG — 원터치 타입 · 본체 체결 탭 (104004 · 별매)
탭 콜렛 척 세트 WTM-GT12-JIS — M3~M16 9종 (104005 · 기본 공급)
Line-up
일반형 11종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-M3-M16-1500K-375RPM 입니다. 탭 범위나 작업 반경이 맞지 않으면 아래에서 옆 모델을 보십시오.
WTM-M3-M10-1100K-800RPM
탭 M3 ~ M10 · 반경 1,100 mm · 최대 800 RPM
WTM-M3-M12-1100K-1200RPM
탭 M3 ~ M12 · 반경 1,100 mm · 최대 1,200 RPM
WTM-M3-M16-1100K-375RPM
탭 M3 ~ M16 · 반경 1,100 mm · 최대 375 RPM
WTM-M3-M16-1500K-375RPM
탭 M3 ~ M16 · 반경 1,500 mm · 최대 375 RPM
WTM-M6-M24-1200K-200RPM
탭 M6 ~ M24 · 반경 1,200 mm · 최대 200 RPM
WTM-M6-M24-1500K-200RPM
탭 M6 ~ M24 · 반경 1,500 mm · 최대 200 RPM
WTM-M6-M36-1200K-150RPM
탭 M6 ~ M36 · 반경 1,200 mm · 최대 150 RPM
WTM-M6-M36-1500K-150RPM
탭 M6 ~ M36 · 반경 1,500 mm · 최대 150 RPM
WTM-M12-M42-1200-50RPM
탭 M12 ~ M42 · 반경 1,200 mm · 50 RPM
WTM-M12-M48-1200-50RPM
탭 M12 ~ M48 · 반경 1,200 mm · 50 RPM
WTM-M3-M24TD
탭 M3 ~ M24 · 반경 1,100 mm · 탭 250 / 드릴 3,000 RPM
Order & Delivery
주문 · 납기 안내
모델 확인
쓰시는 탭 규격과 공작물 크기를 알려 주시면 이 모델이 맞는지 함께 확인해 드립니다. 맞지 않으면 옆 모델을 권해 드립니다.
세트 구성
본체에 전용 테이블(주철 다이 600×900 · 서랍형 · T 슬롯), 마그네틱 척(300 / 600KG), 볼반 바이스(4 · 6인치)를 조합해 한 번에 받으실 수 있습니다.
기본 공급 · 별매
탭 콜렛 척 세트(M3~M16 9종 · JIS / DIN / ISO 협의 후 출고)는 기본 공급입니다. 전용 테이블·마그네틱 척·바이스(104004)와 터치스크린(104003)은 별매입니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 잡아 주십시오.
A/S
수리는 입고 처리합니다. 퓨즈·탭 척·서보 드라이브 등 소모·수리 부품을 자체 보유해 부품 대기 없이 처리합니다.
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등을 재고로 두고 있어, 입고 수리 시 부품을 기다리지 않습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 쓰시는 조합으로 묶어 드립니다.
