Self-Repair · 서보 탭핑기 · 에러 해결

서보 탭핑기에 에러 312가 뜨면 어떻게 하나요?

SERVO TAPPING MACHINE · ERROR 312 · TORQUE PROTECTION

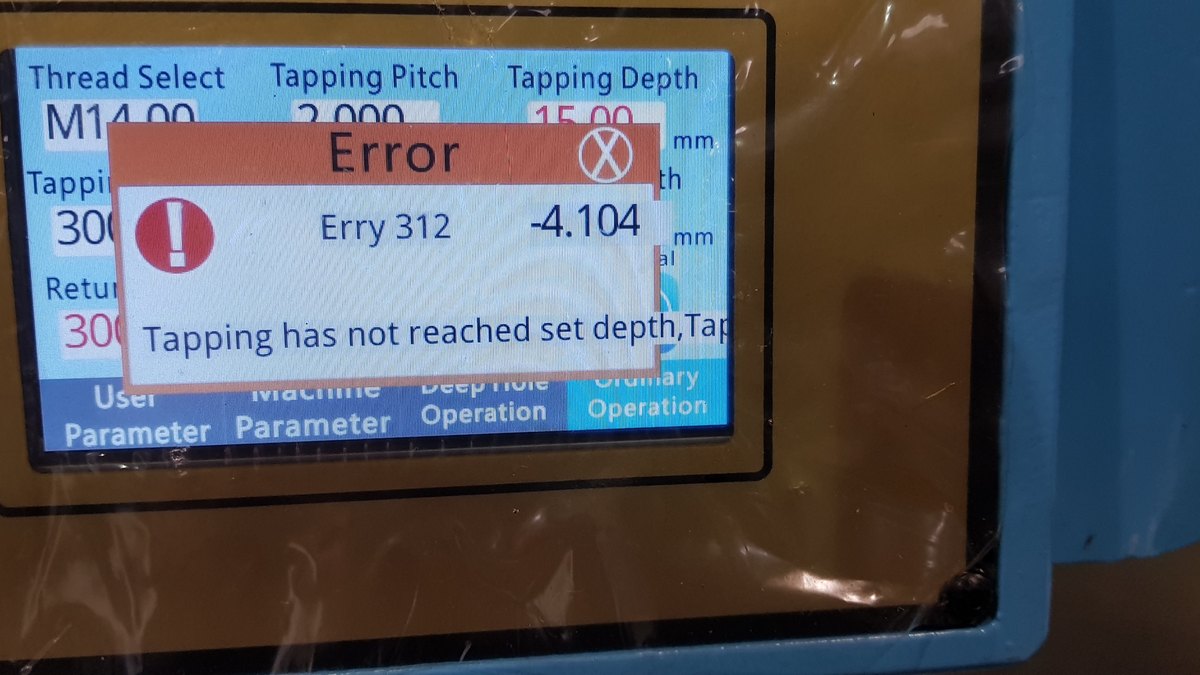

에러 312는 토크 보호 오류입니다. 탭핑할 때 걸린 힘이 「토크 설정」에 넣어 둔 한계값을 넘었다는 표시입니다. 화면에는 「Erry 312」와 함께 「설정 깊이에 닿지 못했다(Tapping has not reached set depth)」는 문장이 뜹니다. 해결 방법은 두 가지입니다. 토크 설정 값을 올리거나, 토크 보호를 끄는 것입니다. 먼저 값을 올려 보시기를 권합니다.

에러 해결방법 2가지서보 탭핑기 공통

직접 하기 어려우면 문의 다른 에러 번호 보기

312

토크 보호 오류

2가지

해결 방법

0.1단위

무부하 토크 조정

전 기종

일반형 · 절삭유 분사식

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

터치스크린 설정만 바꾸는 작업입니다. 기계 덮개나 제어함은 열지 마세요.
설정을 바꾸는 동안 모터 척에 손을 대지 마세요.
탭이 부러졌거나 이상한 소리·진동이 나면 전원 스위치를 끄고 문의해 주세요.

에러 312는 설정한 토크 한계에 닿았다는 표시입니다.탭이 부러지지 않았는데도 자주 뜨면 아래 「그래도 자주 뜰 때」를 보세요.

Video

해결 영상

영상

터치스크린 에러 312 해결 방법 — 창호종합기계 유튜브

서보 탭핑기 정비 영상 더 보기

서보 탭핑기 퓨즈 교체 방법 터치스크린 사용 설정9:03 원터치 탭 홀더 아바 교체 방법3:16 탭 콜렛 토크 조절하는 법 — GT12 탭 콜렛 척 세트4:53 모터 헤드 수직·수평 각도 고정 — WTM-M3-M16-1100K2:04 지게차에서 떨어져 부서진 서보 탭핑기 수리쇼츠

Steps

방법 1 — 토크 값 올리기

STEP 1

에러 창을 닫고 토크 설정 값을 확인해 주세요

창 오른쪽 위 ⓧ를 눌러 닫습니다. 첫 화면의 「토크 설정(Torque Setting)」 칸에 지금 걸려 있는 토크 한계값이 N.m 단위로 나옵니다. 나사 규격을 고르면 그 규격의 표준값이 자동으로 들어갑니다.

STEP 2

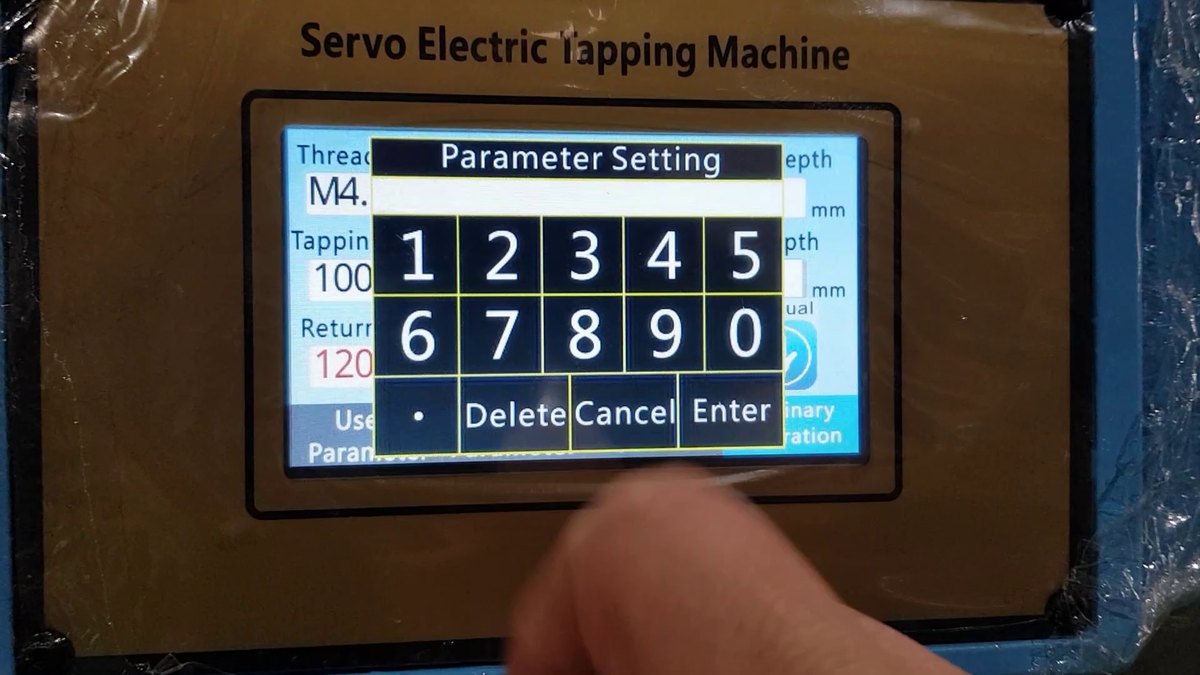

토크 설정 칸을 눌러 값을 올려 주세요

칸을 누르면 숫자판이 뜹니다. 지금보다 큰 값을 넣고 「Enter」를 누릅니다. 영상에서는 1.2에서 2.0으로 올렸습니다.

STEP 3

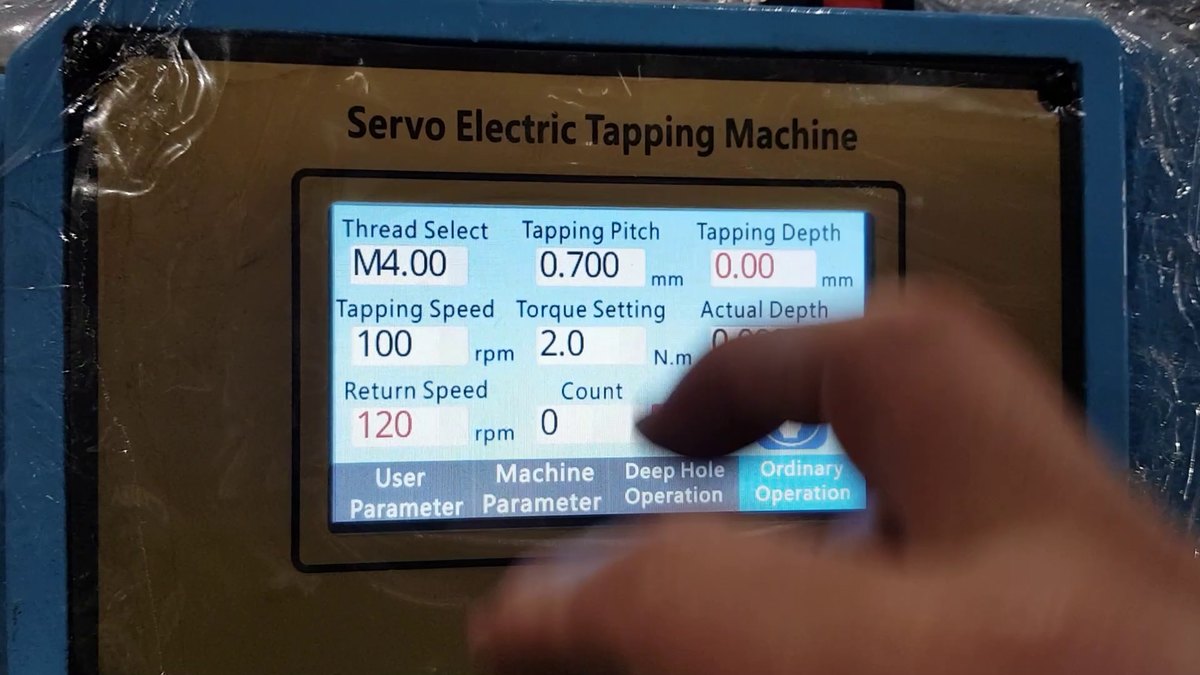

바뀐 값을 확인하고 다시 탭핑해 주세요

첫 화면 토크 칸에 새 값이 나오는지 확인합니다. 다시 탭핑해 에러 창이 뜨지 않으면 끝입니다.

Steps

방법 2 — 토크 보호 끄기

STEP 1

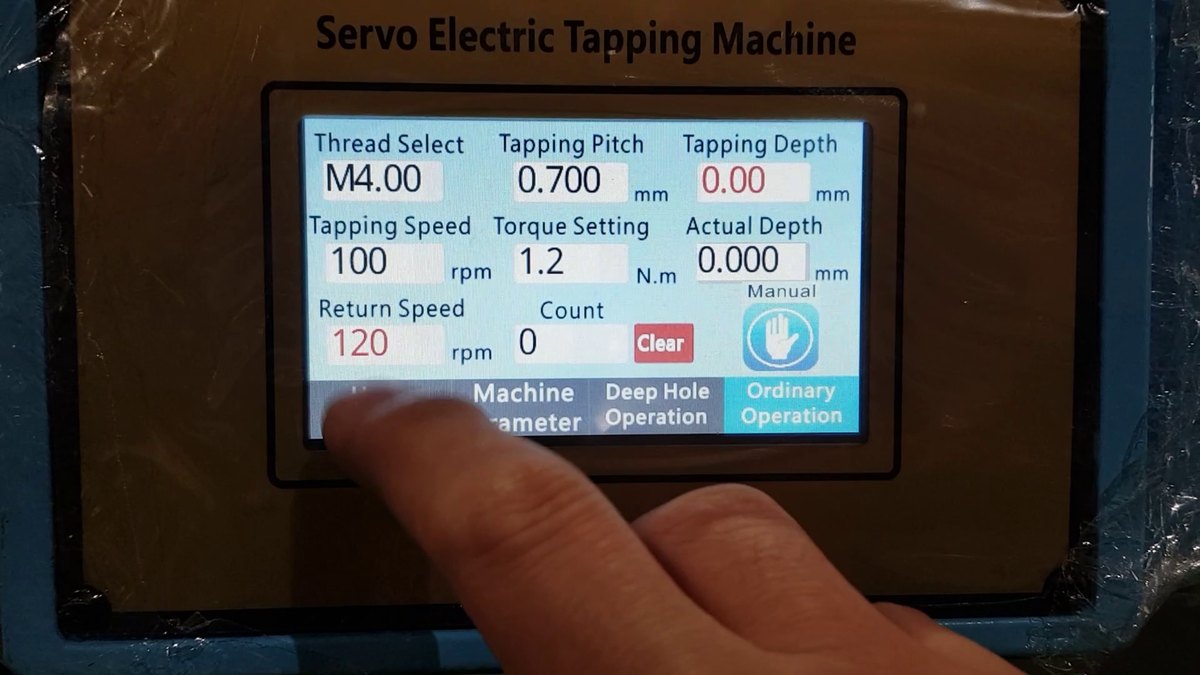

첫 화면 왼쪽 아래 「사용자 파라미터」를 눌러 주세요

첫 화면 아래 줄 왼쪽 끝의 「User Parameter」 칸입니다.

STEP 2

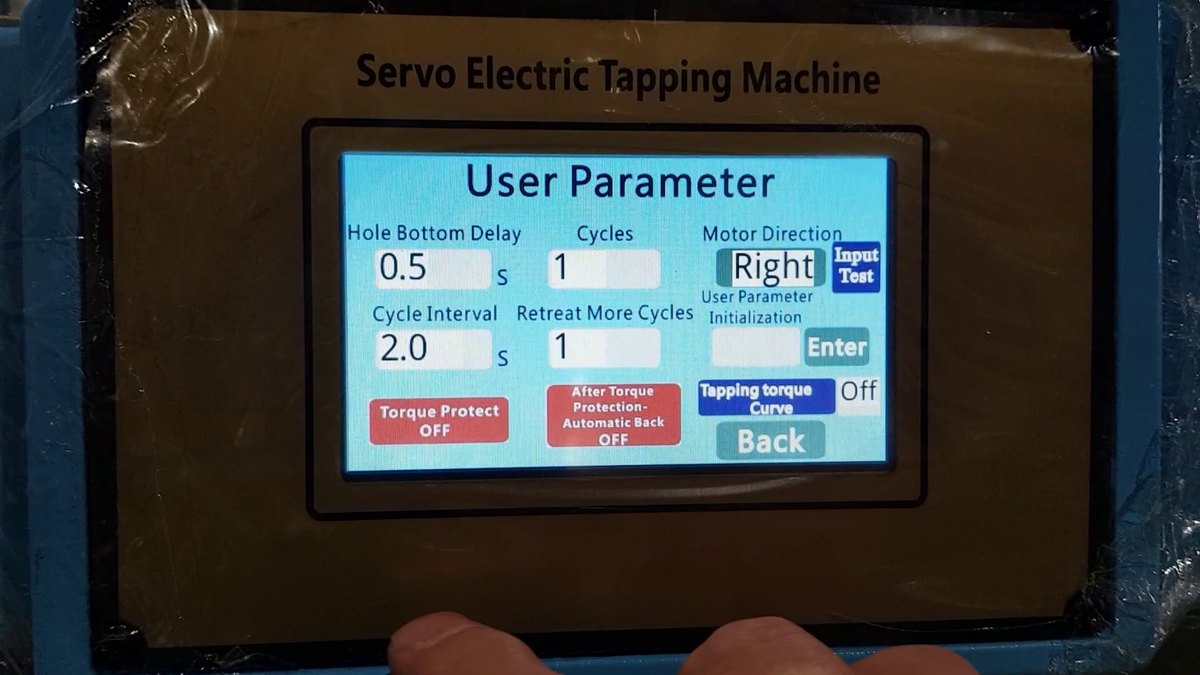

「토크 보호」 단추를 눌러 끄기로 바꿔 주세요

사용자 파라미터 화면 왼쪽 아래 「Torque Protect」 단추를 누르면 「OFF」로 바뀌고 단추가 빨간색이 됩니다.

STEP 3

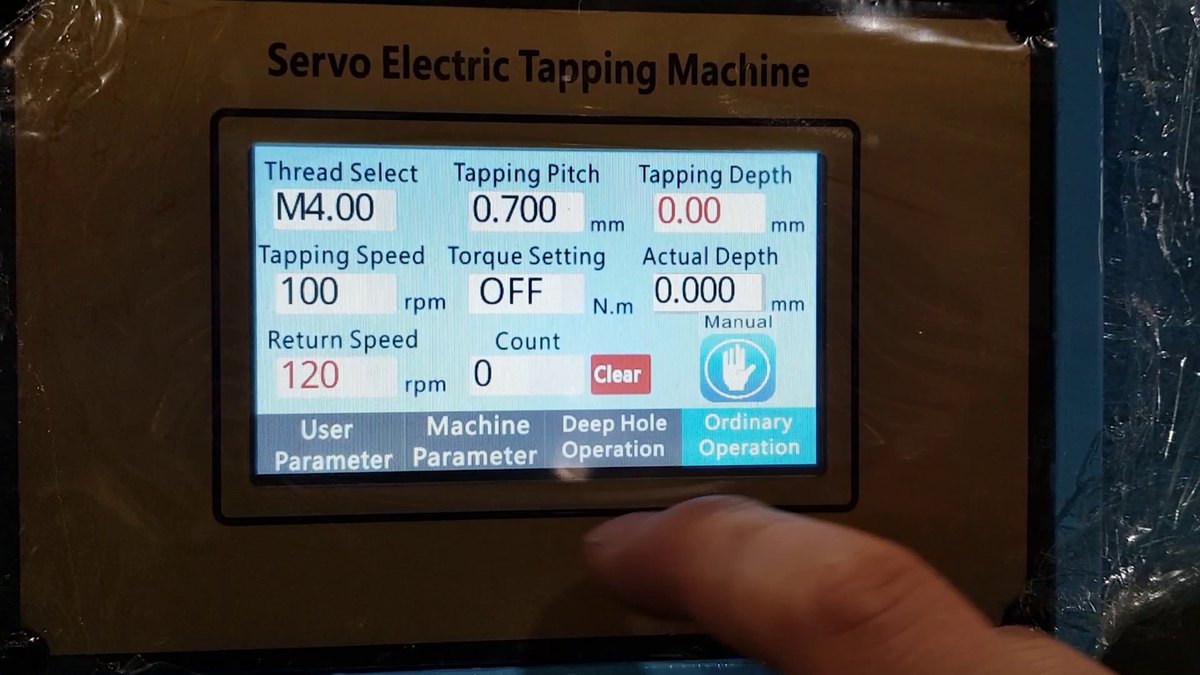

「뒤로」를 눌러 첫 화면에서 확인해 주세요

「Back」을 눌러 첫 화면으로 돌아가면 토크 설정 칸에 「OFF」가 나옵니다. 작업이 끝나면 같은 단추로 다시 켜 두세요. 영상에서도 끈 뒤 다시 켭니다.

If Stuck

그래도 자주 뜰 때

탭이 부러지지 않았는데도 토크 보호 창이 자주 뜨면 무부하 토크 기준값을 다시 맞춥니다. 터치스크린의 「무부하 토크」 화면에서 「테스트 시작(Start test)」을 누르면 모터가 최고 속도로 16초 돌고 멈춘 뒤 측정값이 나옵니다. 「데이터 로드(Load data)」를 누르면 그 값이 반영됩니다. 창이 계속 뜨면 기준값을 0.1씩 올려 창이 사라질 때까지 맞춥니다.

그래도 계속 뜨거나 다른 번호가 뜨면 화면을 사진으로 찍어 보내 주세요. 번호와 숫자가 보이게 찍어 주시면 됩니다.
