Hydraulic Punching & Cutting
금속에 구멍을 내고
끊는 일 — 24종
TP Series · Hydraulic Punching / Notching / Cutting Machines
뚫을 자리와 자를 자리가 매번 같아야 그 뒤 공정이 흔들리지 않습니다. 유압으로 눌러 형상을 내는 24종을 계열별로 정리했습니다. 쓰실 자재와 조건을 알려 주시면 어느 기종인지 먼저 좁혀 드립니다.
유압 10 ~ 50톤380V 4선식주문제작
가공 조건 보내고 상담하기Index
이 페이지에서 찾으실 곳
계열을 고르시면 그 아래 표에서 기종별 제원과 상세 페이지로 이어집니다.
PUNCH
유압 펀칭기
실린더로 눌러 홀을 내는 기본 계열입니다. 헤드 수와 톤수, 관을 무는 방향으로 갈립니다.
| # | 모델 | 가공 능력 · 외형 · 중량 | |
|---|---|---|---|
 | 1 | TP-M100P1 | 펀칭 지름 최대 100mm 1,000 × 1,000 × 1,500 mm 300 KG |

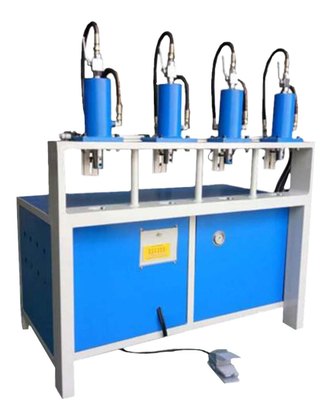

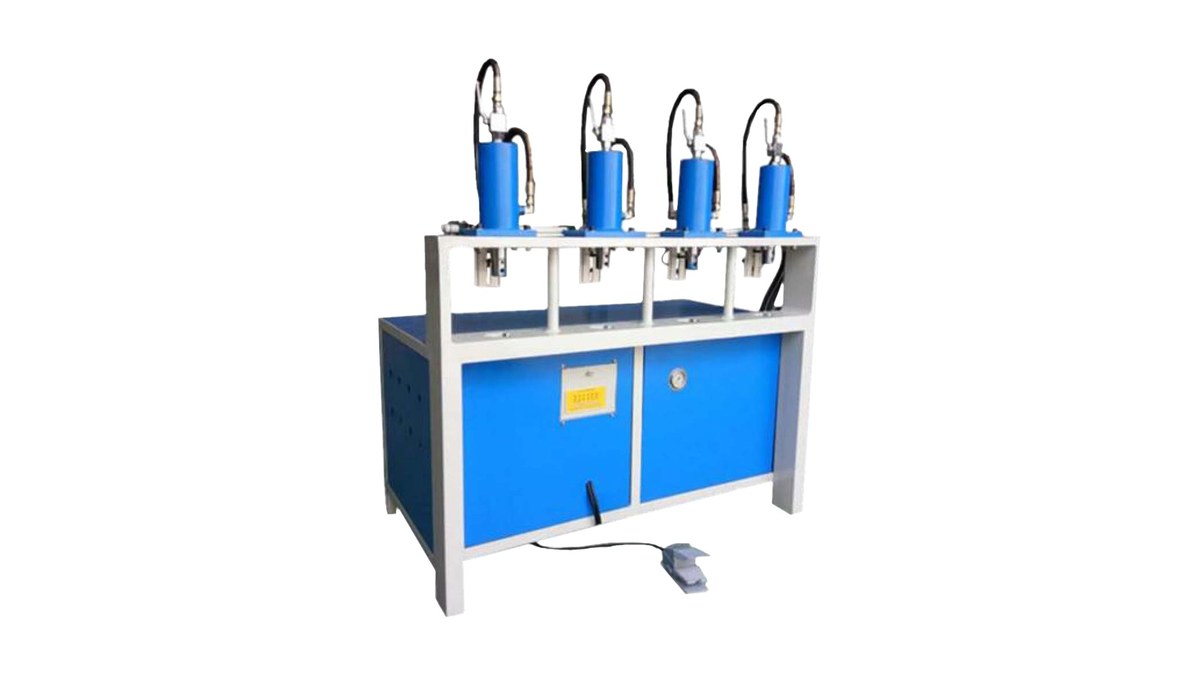

 | 2 | TP-M100P4 | 최대 펀칭 압력 10 Tons 1,600 × 1,800 × 1,500 mm 700 KG |

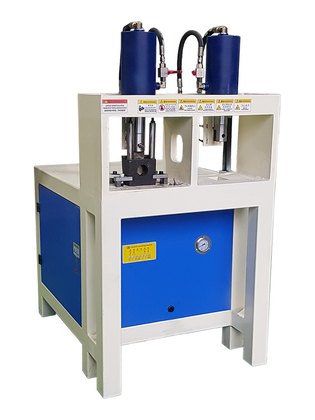

 | 3 | TP-M100P2 2헤드 R노칭 | 펀칭 압력 10 ton 1100 x 1800 x 1500 mm 400 KG |
 | 4 | TP-M100P2 2헤드 파이프 홀가공 | 최대 펀칭 압력 10 Tons 1,100 × 1,800 × 1,500 mm 400 KG |
| 5 | TP-M125P2 | 최대 펀칭 압력 18 Tons 1,100 × 800 × 1,500 mm 400 KG |

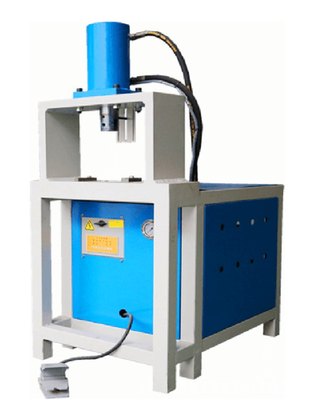

 | 6 | TP-MV100P1 | 최대 펀칭 압력 협의 후 변경 1100 x 1800 x 1500 mm 400 KG |

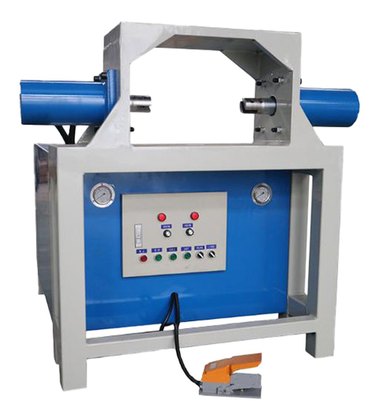

 | 7 | TP-MH100P2 | 최대 펀칭 압력 협의 후 변경 1100 x 1800 x 1500 mm 400 KG |
| 8 | TP-M100P22 | 10T (수직 유압 펀칭) 약 1,100 × 1,800 × 1,500 mm 약 400 ~ 500 kg |

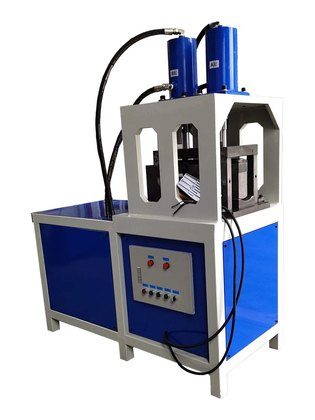

 | 9 | TP-M100S2 | 최대 23 Ton 협의 |
CNC
CNC 펀칭기
홀 배치를 프로그램으로 관리하는 계열입니다. 장척·다홀 양산용입니다.
| # | 모델 | 가공 능력 · 외형 · 중량 | |
|---|---|---|---|

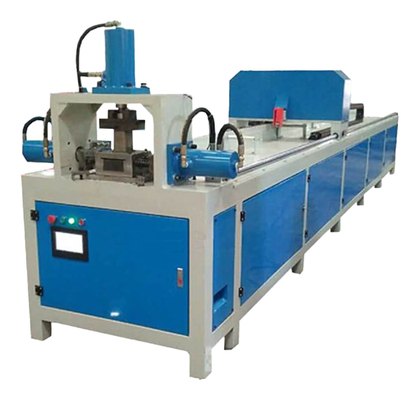

 | 1 | TP-C100P3 | 자재두께 10mm · 길이 6000mm 6800 x 1000 x 1700 mm 2000 KG |

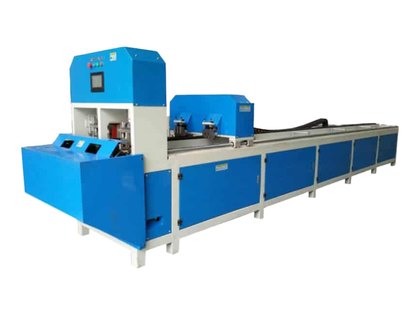

 | 2 | TP-C100PC | 재료두께 0.5-10mm · 길이 6000mm 6800 x 1000 x 1700 mm 2000 KG |

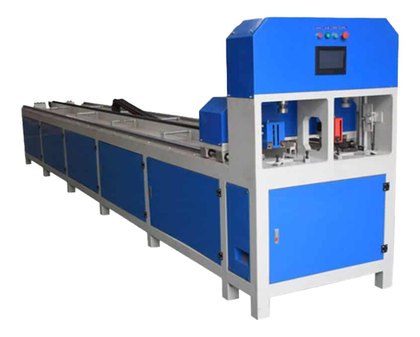

 | 3 | TP-C100P | 재료두께 2.5mm · 길이 6000mm 6800 x 1000 x 1700 mm 2000 KG |

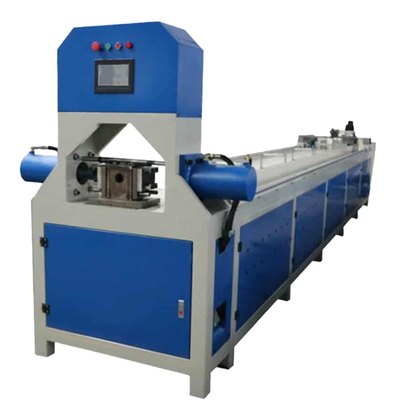

 | 4 | TP-C100P2 | 자재두께 10mm · 자재길이 6000mm 6800 x 1000 x 1700 mm 2000 KG |

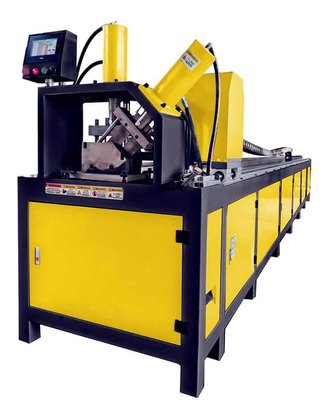

 | 5 | TP-CHAGP3 | 수용 3 hole · sec 6800 x 1000 x 1700 mm 2000 KG |
| 6 | TP-CSPP2 | 자재 두께 최대 10mm · 자재 길이 최대 6000mm 6800 x 1000 x 1700 mm 2000 KG |
NOTCH
사각 노칭기
접거나 맞물릴 자리를 미리 파내는 계열입니다.
| # | 모델 | 가공 능력 · 외형 · 중량 | |
|---|---|---|---|

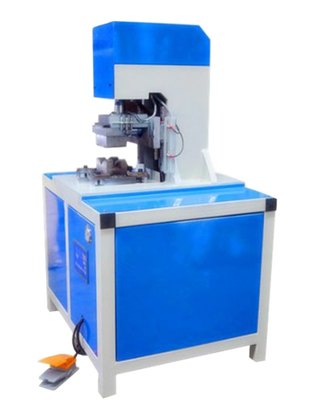

 | 1 | TP-M100P1-S | 금형 1set · 정확도 ±0.05mm 1000 x 800 x 1600 mm 600 KG |

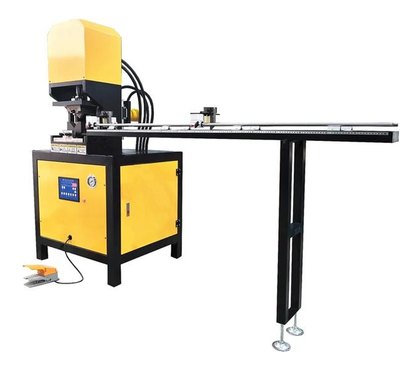

 | 2 | TP-RA120P1-S | 최대 노칭 압력 18 Tons 800 × 700 × 1,600 약 400 kg |

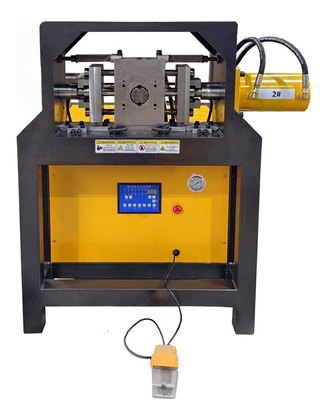

 | 3 | TP-M180P1 | 40T 1000 x 800 x 1400 mm 600 KG |
CUT
앵글 · 파이프 절단기
톱날 대신 다이로 눌러 끊는 계열입니다. 분진과 후처리가 줄어듭니다.
| # | 모델 | 가공 능력 · 외형 · 중량 | |
|---|---|---|---|
 | 1 | TP-AG100P1 | 최대 펀칭 압력 10 Tons 1100 x 1800 x 1500 mm 400 KG |
 | 2 | TP-SP100P1 | 최대 펀칭 압력 10 ton 1100 x 1800 x 1500 mm 400 KG |
| 3 | TP-CC100P1 | 최대 펀칭 압력 협의 후 변경 1100 x 1800 x 1500 mm 400 KG |

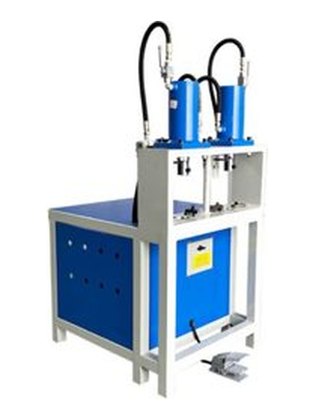

 | 4 | TP-SC45P2 | 최대 펀칭 압력 10 ton 1100 x 1800 x 1500 mm 400 KG |
MULTI
다구멍 펀칭기
여러 구멍을 한 번에, 또는 연속으로 내는 계열입니다.
| # | 모델 | 가공 능력 · 외형 · 중량 | |
|---|---|---|---|

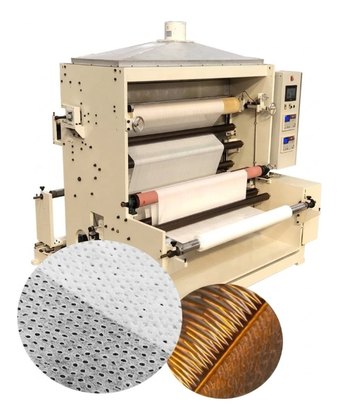

 | 1 | TP-M3000 | 최대 1,200 mm (주문형 맞춤 제작) 약 2,200 × 1,600 × 1,700 mm 약 1,200 ~ 1,800 kg |
 | 2 | TP-M2000 | 협의 협의 |
Order & Delivery
주문 · 납기 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이 — 금형·이송 구성의 입력값입니다
금형 구성
표준 금형으로 안 되는 형상은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인합니다

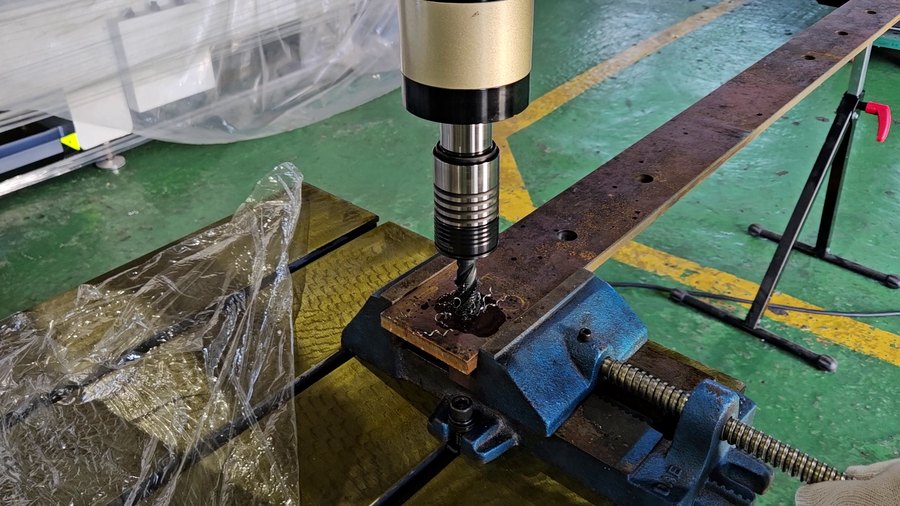

출고 전 검증
실제 쓰실 자재로 시운전해 결과를 확인한 뒤 내보냅니다
납품 · 설치
일정과 비용은 협의합니다
