103. 유압 프레스 펀칭기
055-327-4112

CNC Punching

세 방향을 동시에 펀칭합니다.

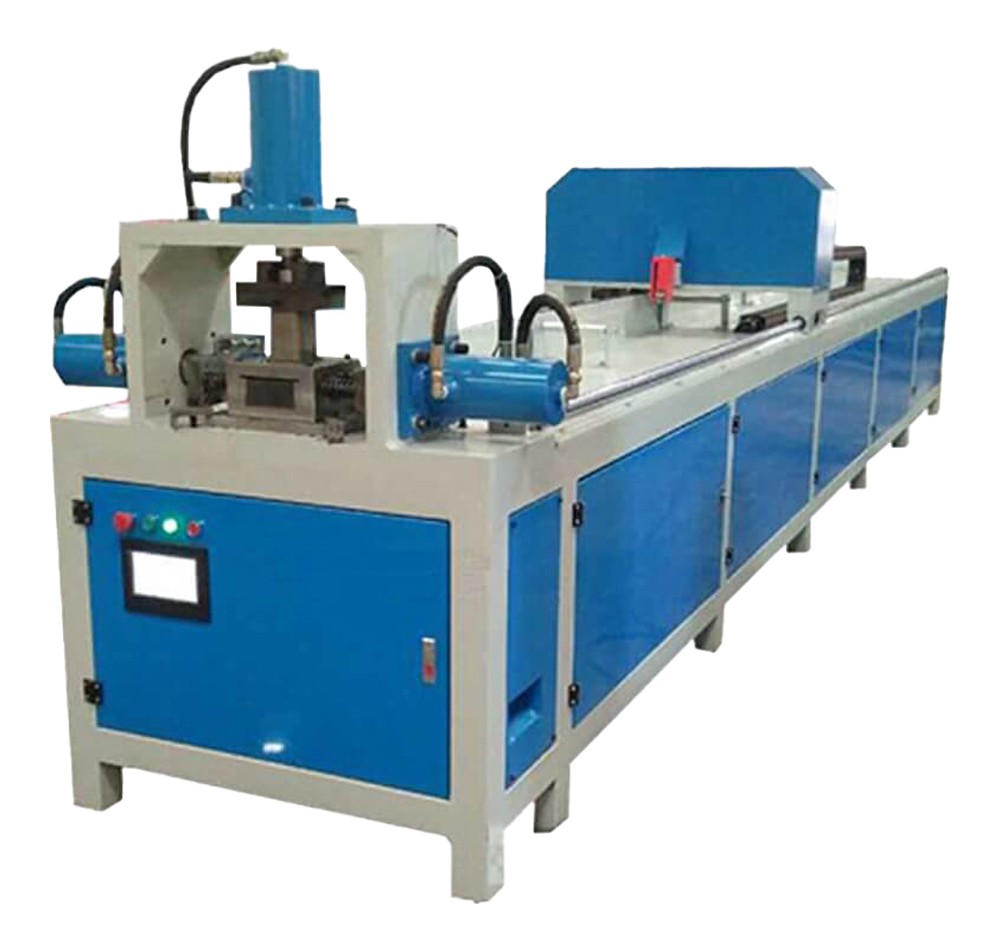

TP-C100P3 · Hydraulic CNC Punching/Cutting Machine

수직·수평 3홀을 CNC로 제어합니다. 36톤 유압에 초당 3홀, 두께 10mm·길이 6000mm 자재까지 가공합니다. 홀 배치를 프로그램에 입력하면 자재 길이와 관계없이 입력한 좌표대로 펀칭합니다.

CNC 펀칭기36톤 유압380V · 7.5kW

가공 조건 보내고 견적 받기

36ton

전체 유압 압력

3hole/s

초당 펀칭 수

7.5kW

소비 전력

2,000kg

본체 중량

이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다

Function & Features

이 기계가 현장에서 하는 일

이 기계의 기능과 구성을 정리했습니다.

CNC 홀 자동 가공

입력한 홀 배치대로 CNC가 자동 가공합니다.

7.5kW · 36톤

7.5kW 모터로 유압 36톤(단일 실린더 12톤)을 가압합니다.

6.8m 연장 레일

6.8m 연장 레일로 길이 6000mm 자재까지 가공합니다.

380V 산업용 전원

380V 4선식 산업용 전원으로 작동합니다.

Why it matters

CNC 좌표 제어로 6m 자재 전 구간의 홀 기준을 통일합니다.

자재가 길수록 손으로 잰 기준선의 편차가 끝단에서 커집니다. CNC는 이송량을 좌표로 관리하기 때문에 6m 자재의 마지막 홀도 첫 홀과 같은 기준으로 펀칭합니다. 저희가 도면을 받아 그 배치가 이 장비의 가공 범위 안에 드는지 먼저 검토해 드리고, 시험 펀칭으로 확인한 뒤 납품합니다.

Selling Points

문의가 많은 세 가지

도입을 검토하실 때 먼저 확인하실 세 가지입니다.

CNC 자동화여러 홀을 한 번에 가공합니다

36톤 유압력두께 10mm 자재까지 펀칭합니다

고속 처리1초에 홀 3개를 가공합니다

모델 Model	TP-C100P3
원산지 Origin	중국산
가공범위 Machining Range	자재두께 10mm / 길이 6000mm / 36ton(전체)·12ton(단일) / 3 hole/sec
모터 / 전력 Motor Power	사용전원 380V / 소비전력 7.5kW
전원 사양 Power Supply	380V 4선식
제품 크기 Dimensions	6800 x 1000 x 1700 mm
중량 Weight	2000 KG
제품 상태 Status	주문제작

Order & Shipping

주문 · 출고 안내

현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.

가공 소재 · 두께

철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오

자재 규격

단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다

금형 구성

표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다

설치 전원

380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다

가공 도면 확인

가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다

납품 · 설치

일정과 비용은 협의합니다
