103. 유압 프레스 펀칭기
055-327-4112

Horizontal Pipe Punching

원형파이프 측면 2곳을 동시에 펀칭합니다.

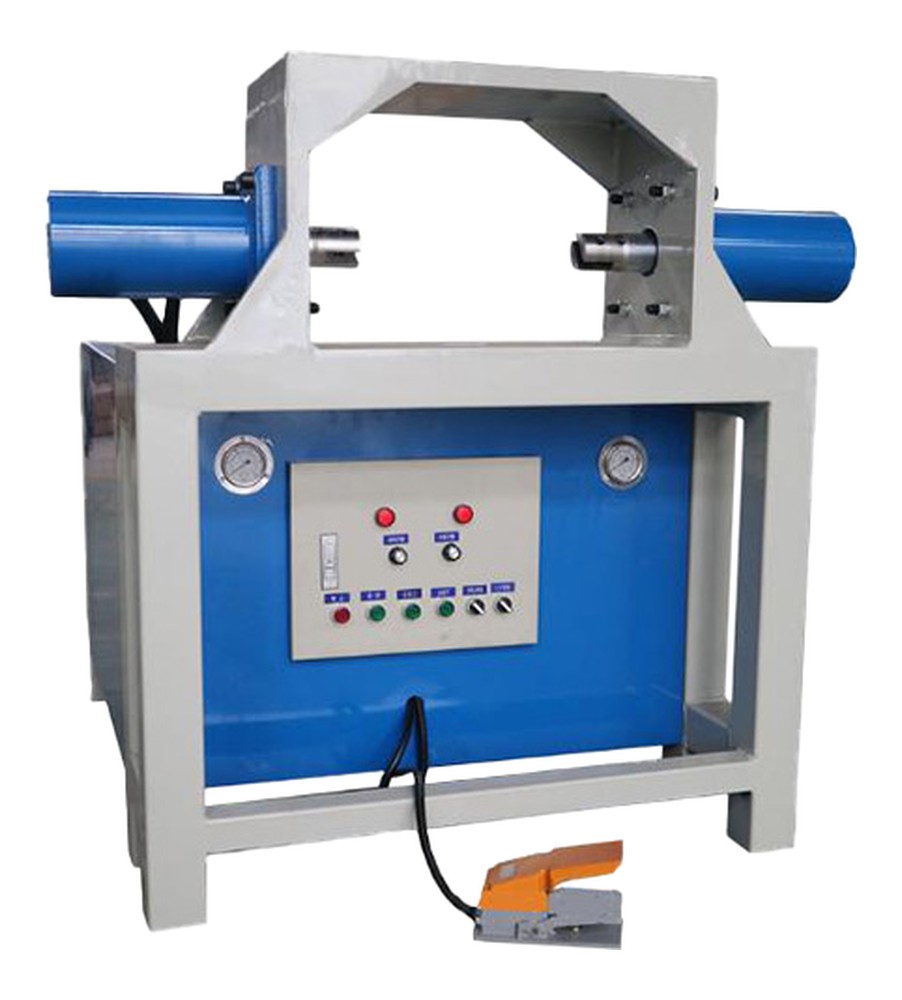

TP-MH100P2 · Horizontal Hydraulic Pipe Punching Machine

수평 유압 실린더 2기 구성입니다. 원형파이프 측면을 좌우에서 동시에 가압해 관통 홀을 가공합니다. 펀치 크기는 사용하실 관 규격에 맞춰 구성합니다.

유압 펀칭기1헤드380V · 5.5kW

가공 조건 보내고 견적 받기

2개

수평 유압 실린더

5.5kW

소비 전력

400kg

본체 중량

380V

전원 4선식

이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다

Video

제품 소개 영상

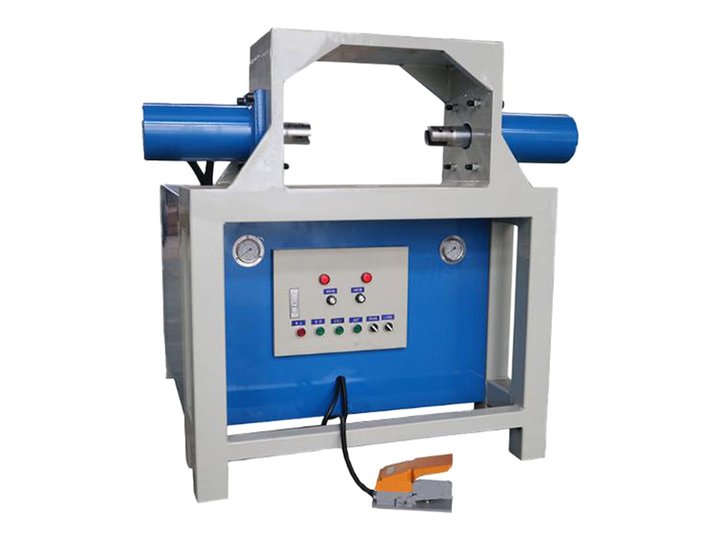

Φ140 × 4t 원형파이프 Φ22·Φ27 수평 관통 홀 펀칭 작업 — TP-MH100P2 · 창호종합기계 유튜브

현장 영상 더 보기

Φ140 원형파이프에 Φ22·Φ27 좌우 홀 관통 펀칭1:36

Function & Features

이 기계가 현장에서 하는 일

이 기계의 기능과 구성을 정리했습니다.

수평형 원형파이프 펀칭

수평 유압 방식으로 원형파이프에 홀을 가공합니다.

여러 관 규격

여러 규격의 원형파이프에 홀을 가공합니다.

수평 실린더 2기

수평 유압 실린더 2기가 좌우에서 동시에 가압합니다.

가공 범위 협의

가공하실 관 규격을 알려 주시면 범위를 확인해 드립니다.

Why it matters

좌우 동시 가압으로 원형파이프를 제자리에 고정합니다.

원형파이프는 한쪽에서만 가압하면 돌아가려는 힘이 걸려 위치가 변합니다. 좌우에서 같은 힘으로 동시에 펀칭하면 돌아가려는 힘이 서로 맞서 관이 제자리를 유지합니다. 저희가 관 지름과 두께를 받아 받침 금형과 펀치 구성을 제안해 드리고, 시험 펀칭을 거친 뒤 납품합니다.

Selling Points

문의가 많은 세 가지

도입을 검토하실 때 먼저 확인하실 세 가지입니다.

수평 펀칭 방식원형파이프 홀 위치가 가공물마다 일정합니다

2개 실린더양쪽에서 동시에 가공합니다

펀치 크기 선택사용하실 관 규격에 맞춰 구성합니다

모델 Model	TP-MH100P2
원산지 Origin	중국산
가공범위 Machining Range	최대 펀칭 압력 협의 / 수평 유압 실린더 2개
모터 / 전력 Motor Power	사용전원 380V / 소비전력 5.5kW
전원 사양 Power Supply	380V 4선식
제품 크기 Dimensions	1100 x 1800 x 1500 mm
중량 Weight	400 KG
제품 상태 Status	주문제작

Order & Shipping

주문 · 출고 안내

현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.

가공 소재 · 두께

철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오

자재 규격

단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다

금형 구성

표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다

설치 전원

380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다

가공 도면 확인

가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다

납품 · 설치

일정과 비용은 협의합니다
