Channel Twin-Side Notching
C형강 양면을 40톤 유압으로 동시 노칭합니다.

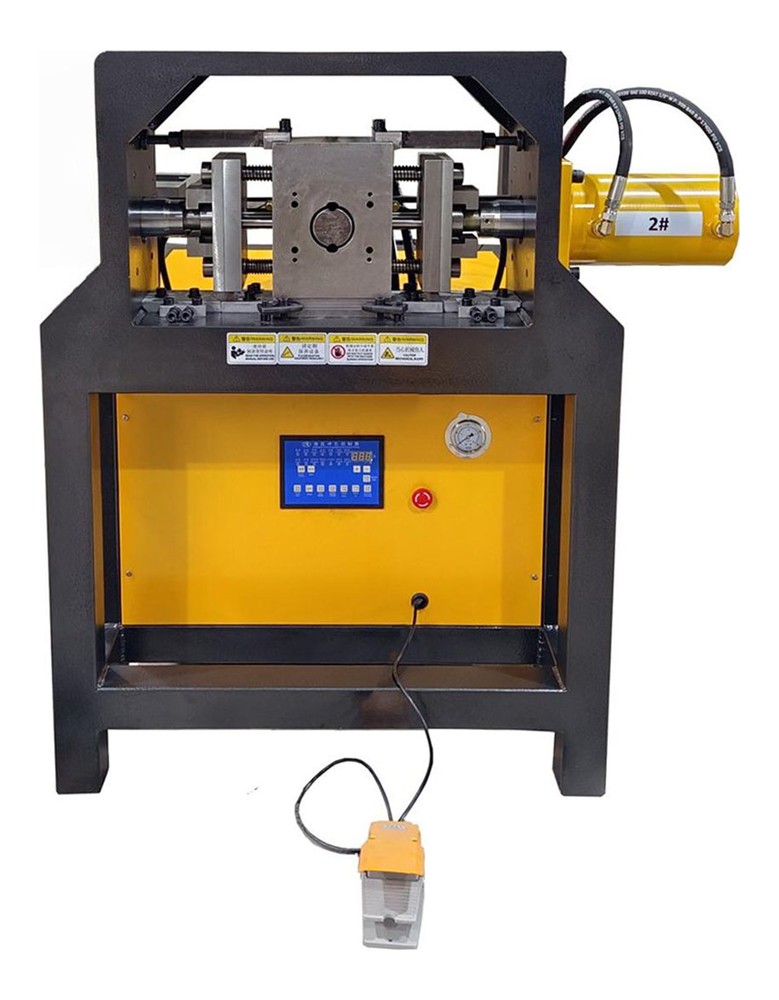

TP-M180P1 · Hydraulic Punching/Cutting Machine
40톤·15MPa 고압 유압으로 C형 잔넬의 양면 노칭과 펀칭을 처리하는 수평형입니다. 두꺼운 형강에서도 가압력이 행정 끝까지 유지됩니다.
유압 펀칭기40톤 유압380V · 7.5kW
가공 조건 보내고 견적 받기
Function & Features
이 기계가 현장에서 하는 일
카탈로그 수치보다 먼저 확인하셔야 할 항목입니다.
유압 방식 펀칭기로 15MPa 고
유압 방식 펀칭기로 15MPa 고압 시스템 적용
7.5KW 모터 · 40톤 톤력
7.5KW 모터 · 40톤 톤력
380V 3상 전원
380V 3상 전원
C형 잔넬 양면 노칭 대응
C형 잔넬 양면 노칭 대응
Why it matters
양면을 한 세팅에서 가공해 좌우 노칭 깊이를 맞춥니다.
C형강의 마주 보는 두 날개를 각각 가공하면 두 노칭의 깊이와 위치에 편차가 생기고, 절곡·조립 단계에서 비틀림으로 나타납니다. 양면을 한 세팅에서 처리하면 좌우 노칭이 같은 기준을 써서 깊이가 일치합니다. 저희가 쓰실 형강 규격으로 시험 노칭해 좌우 편차를 확인하신 뒤 사양을 확정합니다.
Selling Points
핵심 셀링 포인트
도입 검토에서 가장 먼저 확인되는 세 가지입니다.
01
40톤 최대 톤력7.5KW 모터에서 강력한 가공력 구현
02
15MPa 고압 유압두꺼운 소재도 정밀 가공
03
C형 잔넬 전용양면 노칭 펀칭 대응
| 모델 Model | TP-M180P1 |
|---|---|
| 품목코드 Item Code | 103016001 |
| 원산지 Origin | 중국산 |
| 가공범위 Machining Range | 40T |
| 모터 / 전력 Motor Power | 7.5KW |
| 전원 사양 Power Supply | 380V 4선식 |
| 제품 크기 Dimensions | 1000 x 800 x 1400 mm |
| 중량 Weight | 600 KG |
| 제품 상태 Status | 주문제작 |
Order & Delivery
주문 · 납기 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이 — 금형·이송 구성의 입력값입니다
금형 구성
표준 금형으로 대응되지 않는 형상은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인합니다
출고 전 검증
실제 쓰실 자재로 시운전해 결과를 확인한 뒤 출고합니다
납품 · 설치
일정과 비용은 협의합니다
