창호종합기계CHANGHO INC

103. 유압 프레스 펀칭기
055-327-4112

Hydraulic Punching

펀칭 가공 기본형으로 여러 홀을 가공합니다.

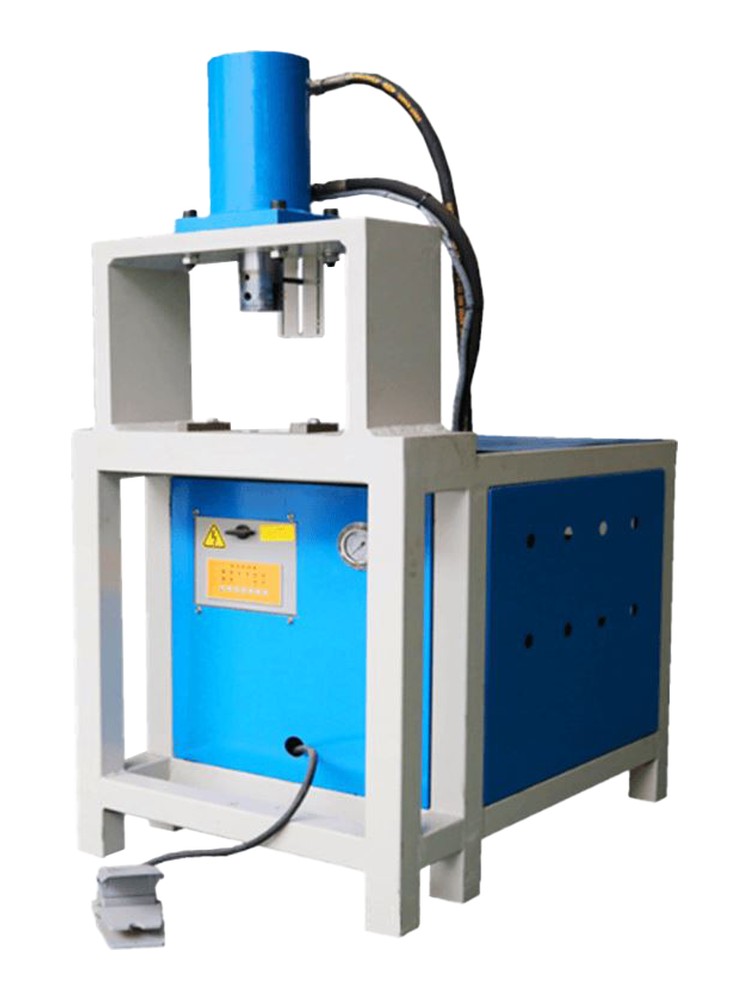

TP-M100P1 · Hydraulic Punching Machine

유압 실린더 하나로 금속에 홀을 뚫는 기본형입니다. 드릴과 달리 금형이 자재를 고정한 상태로 펀칭하기 때문에, 반복 작업에서도 펀칭 정밀도가 높습니다. TP 시리즈 금형을 그대로 사용할 수 있어 가공할 홀 모양이 늘어도 기계를 추가로 구매하실 필요가 없습니다.

유압 펀칭기1헤드 기본형380V · 3kW

가공 조건 보내고 견적 받기

380V

사용 전원

±0.1mm

가공 정밀도

3kW

소비 전력

300kg

본체 중량

이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다

Function & Features

이 기계가 현장에서 하는 일

이 기계의 기능과 구성을 정리했습니다.

유압 방식

일정한 유압으로 펀칭을 정밀하게 제어합니다.

금형 교체

작업에 맞는 여러 금형으로 교체합니다.

금형 고정

유압 실린더로 금형을 안정적으로 고정합니다.

금형 호환

TP 시리즈와 같은 규격의 금형을 사용합니다.

Why it matters

지그로 자재를 고정해 같은 위치에 펀칭합니다.

홀 위치가 어긋나는 원인은 대개 힘이 아니라 자재를 고정하는 방식입니다. 유압은 압력이 일정해 눌리는 깊이가 매번 같고, 금형이 자재를 고정하면 작업자가 바뀌어도 펀칭 결과가 같습니다. 사용하실 자재 규격에 맞춰 저희가 금형을 제작·보완하고, 도입 전에 실제 자재로 펀칭해 위치 편차를 확인한 뒤 사양을 확정합니다.

Selling Points

문의가 많은 세 가지

도입을 검토하실 때 먼저 확인하실 세 가지입니다.

유압 방식 기본형유압 펀칭기의 기본형입니다. TP 시리즈 금형을 그대로 사용합니다

정밀 유압 제어유압 압력이 일정해 펀칭 정밀도가 ±0.1mm 이내로 유지됩니다

TP 시리즈 금형 호환TP 시리즈와 같은 규격의 금형을 함께 사용할 수 있습니다

모델 Model	TP-M100P1
원산지 Origin	중국산
가공범위 Machining Range	금형에 따라 다름 (가공 조건 확인 후 안내)
가공 정밀도 Accuracy	±0.1mm 이내
모터 / 전력 Motor Power	사용전원 380V / 소비전력 3 kW
전원 사양 Power Supply	380V 4선식
제품 크기 Dimensions	1,000 × 1,000 × 1,500 mm
중량 Weight	300 KG
제품 상태 Status	주문제작

Order & Shipping

주문 · 출고 안내

현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.

가공 소재 · 두께

철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오

자재 규격

단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다

금형 구성

표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다

설치 전원

380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다

가공 도면 확인

가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다

납품 · 설치

일정과 비용은 협의합니다
