45° Miter Cutting
사각 파이프 45도 절단을 2헤드로 가공합니다.

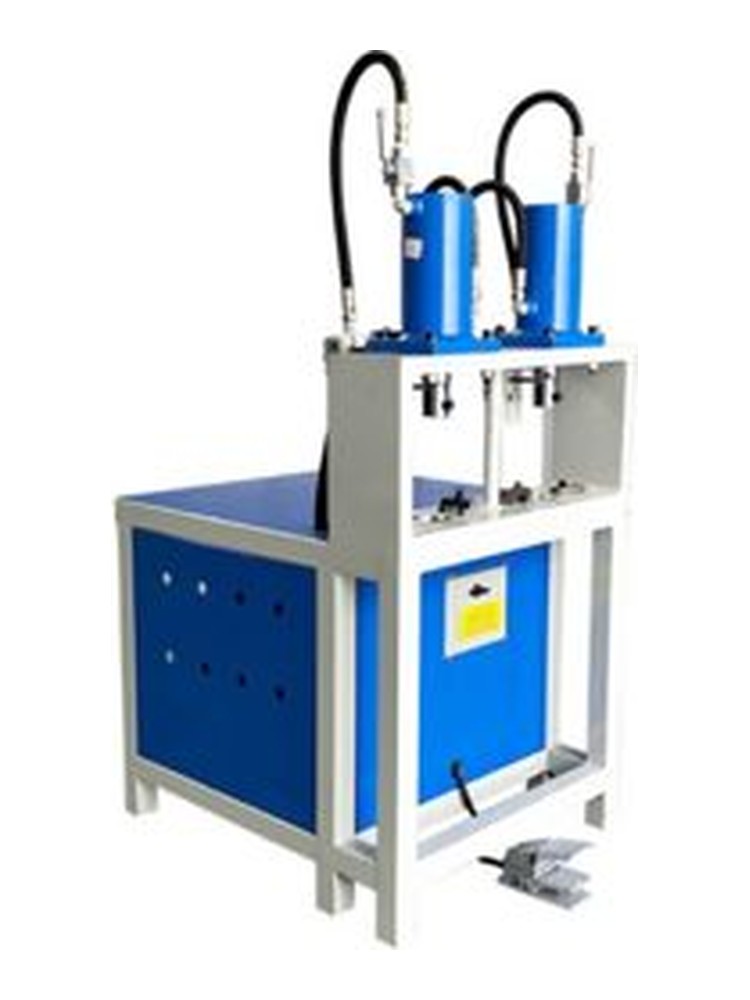

TP-SC45P2 · Hydraulic Punching/Cutting Machine
사각 파이프 45도 절단 전용 2헤드 유압기입니다. 프레임 네 귀를 맞춰야 하는 부재에서, 짝이 되는 두 면을 같은 기준으로 절단합니다. 10톤 유압에 실린더 2기 구성입니다.
유압 절단기2헤드 · 10톤380V · 5.5kW
가공 조건 보내고 견적 받기
Function & Features
이 기계가 현장에서 하는 일
카탈로그 수치보다 먼저 확인하셔야 할 항목입니다.
유압 방식 45도 사각파이프 절단
유압 방식 45도 사각파이프 절단기
프레임 조립용 45도 마이터 가공
프레임 조립용 45도 마이터 가공에 적합
5.5KW 모터 · 유압 10톤력
5.5KW 모터 · 유압 10톤력
유압 실린더 2개
유압 실린더 2개
Why it matters
2헤드 동일 기준 절단으로 45도 짝면의 각도가 맞습니다.
각 절단면이 44.5도와 45.5도이면 개별로는 공차 안이지만 두 면을 접합하면 1도가 벌어지고, 프레임 네 귀에서 그 편차가 누적되면 대각 치수가 어긋납니다. 두 헤드가 같은 기준으로 절단하면 짝이 되는 면끼리 각도가 맞습니다. 저희가 프레임 도면을 받아 헤드 간격을 설정하고 시험 절단으로 대각을 확인한 뒤 납품합니다.
Selling Points
핵심 셀링 포인트
도입 검토에서 가장 먼저 확인되는 세 가지입니다.
01
45도 전용 다이정확한 각도 절단 구현
02
대량 생산 적합고속 가공
03
유압 10톤력안정적인 절단
| 모델 Model | TP-SC45P2 |
|---|---|
| 품목코드 Item Code | 103013001 |
| 원산지 Origin | 중국산 |
| 가공범위 Machining Range | 최대 펀칭 압력 10 ton / 유압 실린더 2개 |
| 모터 / 전력 Motor Power | 사용전원 380V / 소비전력 5.5kW |
| 전원 사양 Power Supply | 380V 4선식 |
| 제품 크기 Dimensions | 1100 x 1800 x 1500 mm |
| 중량 Weight | 400 KG |
| 제품 상태 Status | 주문제작 |
Order & Delivery
주문 · 납기 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이 — 금형·이송 구성의 입력값입니다
금형 구성
표준 금형으로 대응되지 않는 형상은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인합니다
출고 전 검증
실제 쓰실 자재로 시운전해 결과를 확인한 뒤 출고합니다
납품 · 설치
일정과 비용은 협의합니다
