103. 유압 프레스 펀칭기
055-327-4112

Punch & Cut

펀칭과 절단을 한 대에서 연속 가공합니다.

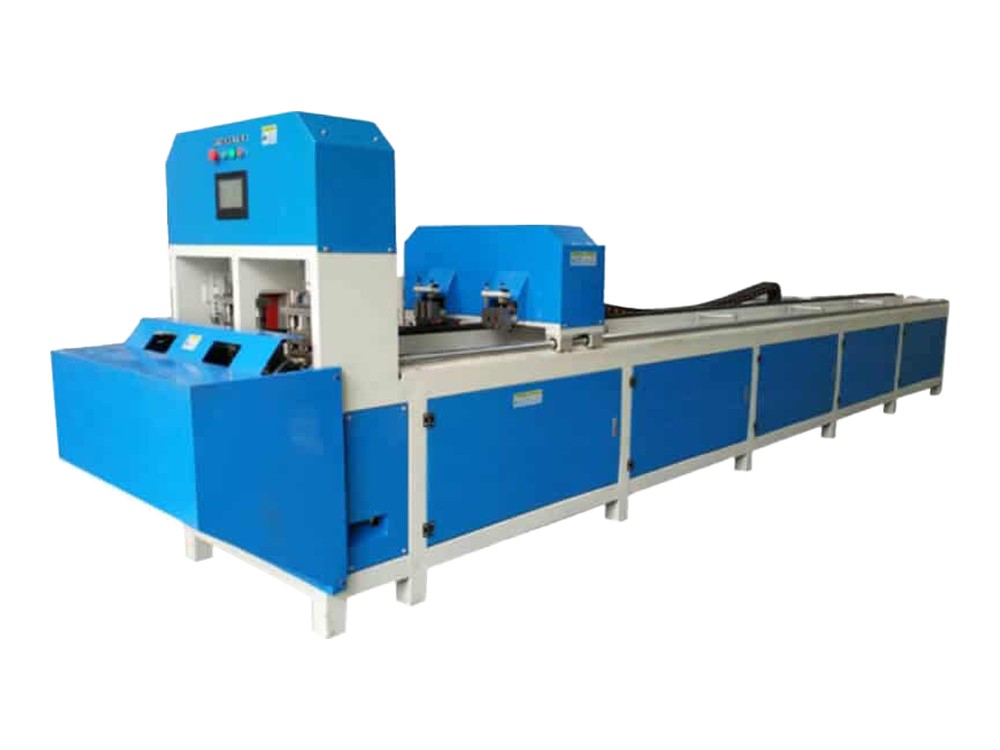

TP-C100PC · Hydraulic CNC Punching/Cutting Machine

펀칭과 절단을 이어서 처리하는 CNC 펀칭 절단기입니다. 재료 두께 0.5~10mm, 길이 6000mm 자재를 ±0.3mm 정밀도로 8시간에 1,500개 가공합니다.

CNC 펀칭기24톤 유압380V · 7.5kW

가공 조건 보내고 견적 받기

24ton

최대 유압 압력

±0.3mm

가공 정밀도

7.5kW

소비 전력

2,000kg

본체 중량

이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다

Function & Features

이 기계가 현장에서 하는 일

이 기계의 기능과 구성을 정리했습니다.

CNC 홀 자동 가공

입력한 홀 배치대로 CNC가 자동 가공합니다.

7.5kW · 24톤

7.5kW 모터로 유압 24톤을 가압합니다.

6.8m 연장 레일

6.8m 연장 레일로 길이 6000mm 자재까지 가공합니다.

펀칭·절단 연속

펀칭한 자재를 같은 기계에서 이어서 절단합니다.

Why it matters

펀칭과 절단을 한 대에서 이어서 처리해 자재를 옮기는 공정이 줄어듭니다.

펀칭기와 절단기를 따로 두면 자재를 옮기고 다시 세팅하는 시간이 더해집니다. 한 대에서 연속 처리하면 그 이송 구간이 없어지고, 이송 중 발생하던 표면 흠집과 위치 편차도 함께 줄어듭니다. 저희가 현장 배치도와 자재 규격을 받아 이송 동선과 설치 면적을 함께 검토해 드립니다.

Selling Points

문의가 많은 세 가지

도입을 검토하실 때 먼저 확인하실 세 가지입니다.

CNC 자동화여러 홀을 한 번에 가공합니다

펀칭·절단 연속자재를 옮기는 공정이 줄어듭니다

24톤 유압력두께 0.5~10mm 자재를 가공합니다

모델 Model	TP-C100PC
원산지 Origin	중국산
가공범위 Machining Range	재료두께 0.5-10mm / 길이 6000mm / 실린더 1개 12톤 · 기계 전체 24톤 / ±0.3mm / 1500pc·8h
모터 / 전력 Motor Power	사용전원 380V / 소비전력 7.5kW
전원 사양 Power Supply	380V 4선식
제품 크기 Dimensions	6800 x 1000 x 1700 mm
중량 Weight	2000 KG
제품 상태 Status	주문제작

Order & Shipping

주문 · 출고 안내

현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.

가공 소재 · 두께

철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오

자재 규격

단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다

금형 구성

표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다

설치 전원

380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다

가공 도면 확인

가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다

납품 · 설치

일정과 비용은 협의합니다
