CNC Vertical Punching

사각파이프를 수직으로 세워 CNC 펀칭합니다.

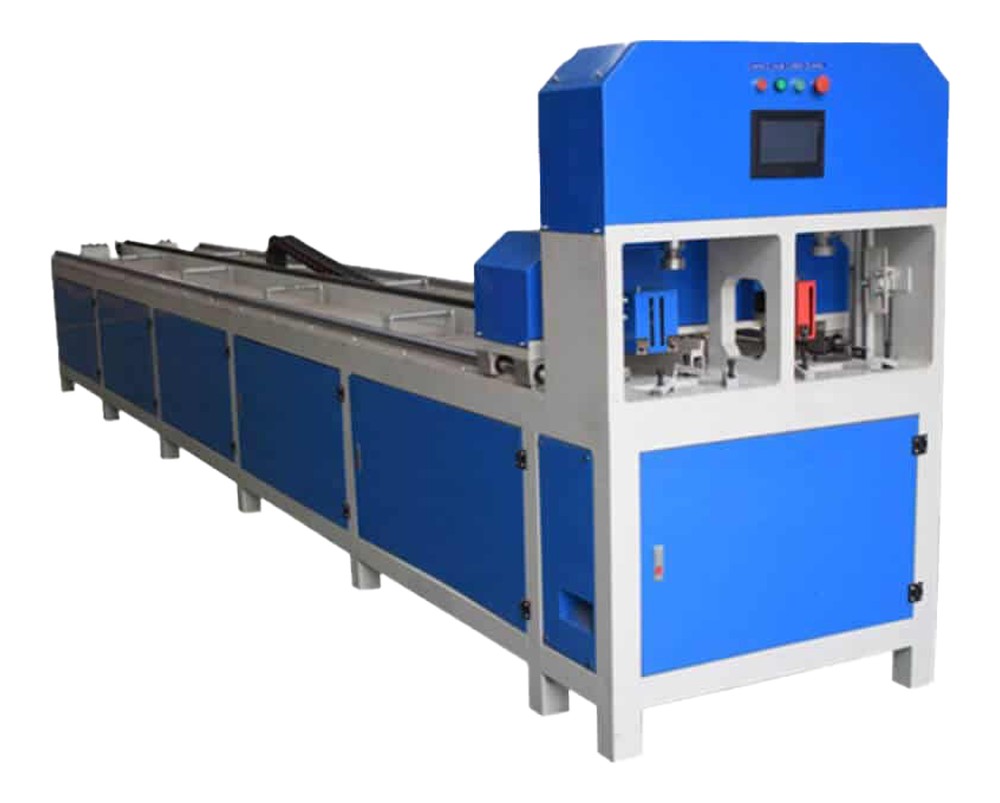

TP-C100P · Hydraulic CNC Punching/Cutting Machine

사각파이프 전용 수직 CNC 펀칭기입니다. 24톤 유압으로 두께 2.5mm·길이 6000mm 자재를 ±0.3mm 정밀도로 8시간에 1,500개를 가공합니다. 관을 세워 고정하는 구조라 단면 모양이 유지됩니다.

CNC 펀칭기24톤 유압380V · 7.5kW

가공 조건 보내고 견적 받기

24ton

최대 유압 압력

±0.3mm

가공 정밀도

7.5kW

소비 전력

2,000kg

본체 중량

이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다

Function & Features

이 기계가 현장에서 하는 일

이 기계의 기능과 구성을 정리했습니다.

CNC 홀 자동 가공

CNC 제어로 사각파이프의 홀 배치를 자동 가공합니다.

7.5kW · 24톤

7.5kW 모터로 유압 24톤을 가압합니다.

6.8m 연장 레일

6.8m 연장 레일로 길이 6000mm 자재까지 가공합니다.

380V 산업용 전원

380V 4선식 산업용 전원으로 작동합니다.

Why it matters

수직 펀칭으로 각관의 단면 모양을 유지합니다.

사각 관을 눕혀 측면에서 가압하면 벽면이 안쪽으로 밀려 단면이 마름모로 변형됩니다. 수직으로 세워 위에서 가압하면 하중이 벽 두께 방향으로 걸려 단면이 원래 모양 그대로 남습니다. 두께가 얇은 자재일수록 이 차이가 커지므로, 사용하실 각관 두께로 저희가 시험 펀칭하고 단면을 함께 확인한 뒤 사양을 확정합니다.

Selling Points

문의가 많은 세 가지

도입을 검토하실 때 먼저 확인하실 세 가지입니다.

CNC 자동화같은 홀 배치를 반복해도 위치가 일정합니다

24톤 유압력두께 2.5mm·길이 6000mm 자재까지 가공합니다

사각파이프 전용관을 세워 위에서 펀칭합니다

모델 Model	TP-C100P
원산지 Origin	중국산
가공범위 Machining Range	재료두께 2.5mm / 길이 6000mm / 실린더 1개 12톤 · 기계 전체 24톤 / 정확도 ±0.3mm / 1500pc·8h
모터 / 전력 Motor Power	사용전원 380V / 소비전력 7.5kW
전원 사양 Power Supply	380V 4선식
제품 크기 Dimensions	6800 x 1000 x 1700 mm
중량 Weight	2000 KG
제품 상태 Status	주문제작

Order & Shipping

주문 · 출고 안내

현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.

가공 소재 · 두께

철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오

자재 규격

단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다

금형 구성

표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다

설치 전원

380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다

가공 도면 확인

가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다

납품 · 설치

일정과 비용은 협의합니다
