창호종합기계CHANGHO INC

103. 유압 프레스 펀칭기
055-327-4112

Right-Angle Notching

각관 직각 노칭을 분당 40회로 가공합니다.

Hydraulic Right Angle Notching Machine · 18 Tons · ±0.05mm

최대 50×50×2mm 연강 각관까지 직각 노칭합니다. 분당 40회 속도에서도 ±0.05mm 정밀도가 유지되며, 노칭 모양이 바뀌면 금형을 교체합니다. 상부 Φ80·수평 Φ120 실린더 구성입니다.

최대 각관 50 × 50 × 2mm삼상 · 4kW · 18톤정밀도 ±0.05mm

가공 조건 보내고 견적 받기

18ton

최대 노칭 압력

40회/분

노칭 속도

±0.05mm

가공 정밀도

50×50mm

최대 각관 규격

이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다

Function & Features

이 기계가 현장에서 하는 일

이 기계의 기능과 구성을 정리했습니다.

유압 구동 직각 노칭

최대 18톤으로 노칭합니다.

정밀도 ±0.05mm

정밀도 ±0.05mm로 분당 40회 노칭합니다.

여러 소재 가공

스테인리스·연강·철·알루미늄 프로파일을 가공합니다.

Why it matters

분당 40회에서도 노칭 정밀도 ±0.05mm를 유지합니다.

노칭 횟수만 높이면 생산량은 늘지만, 노칭 각도에 편차가 생기면 후공정 전체가 영향을 받습니다. 유압 압력을 일정하게 유지한 상태에서 횟수를 올려야 양산 라인에 투입할 수 있습니다. 사용하실 각관 규격으로 저희가 연속 노칭 시험을 진행해 각도 편차를 함께 확인한 뒤 사양을 정합니다.

Selling Points

문의가 많은 세 가지

도입을 검토하실 때 먼저 확인하실 세 가지입니다.

18톤 유압 — 각관 직각 노칭18톤 압력으로 50 × 50 × 2mm 연강 각관까지 절곡 전 노칭을 한 번에 가공합니다.

±0.05mm — 절곡해도 코너 각이 일정합니다노칭 정밀도가 ±0.05mm라 절곡했을 때 코너 각이 일정하게 나옵니다.

금형 교체 — 다른 규격도 가공합니다노칭 금형만 교체하면 다른 관 규격과 모양도 같은 본체로 가공합니다.

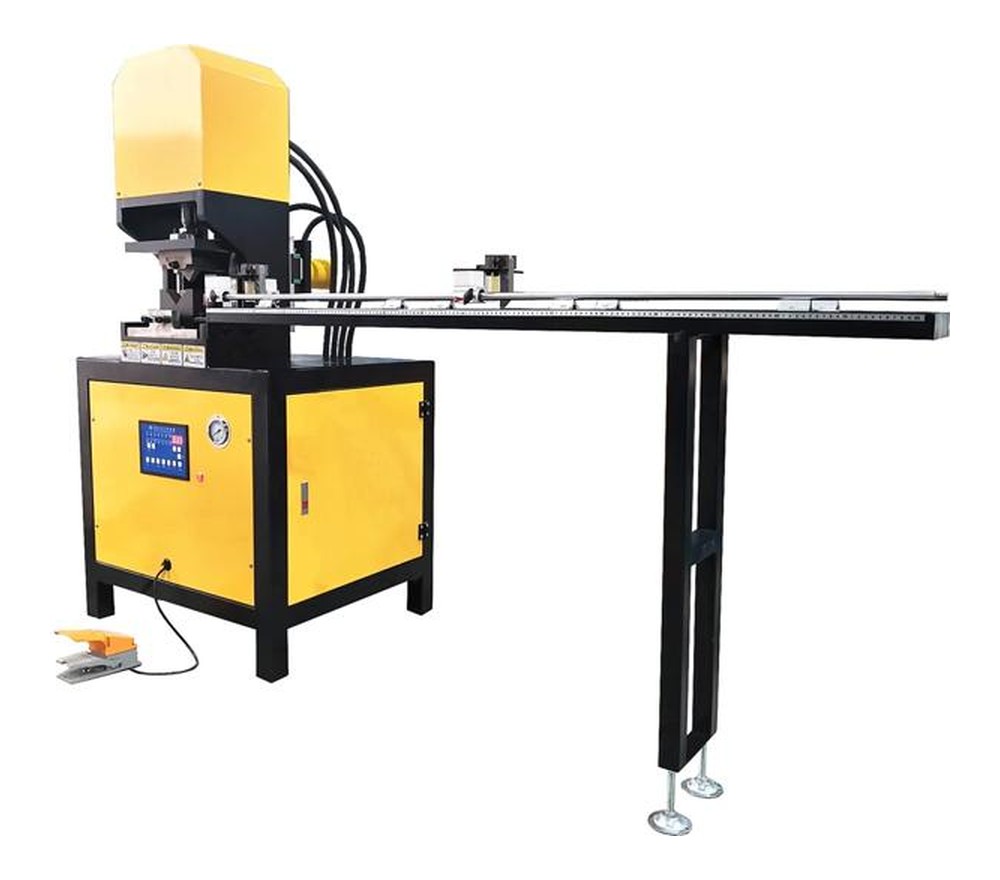

모델 Model	TP-RA120P1-S
원산지 Origin	중국산
사용전원 Power Supply	삼상 (주문 사양)
소비전력 Motor Power	4 kW
금형 · 커터 Die	노칭 금형 1 SET
가공 · 절단 능력 Capacity	최대 노칭 압력 18 Tons / 최대 각관 50×50×2 mm(연강) / 노칭 속도 40회/분 / 정밀도 ±0.05 mm / 실린더 상부 Φ80 · 수평 Φ120 mm
제품 크기 Dimensions	800 × 700 × 1,600
중량 Weight	약 400 kg

Order & Shipping

주문 · 출고 안내

현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.

가공 소재 · 두께

철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오

자재 규격

단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다

금형 구성

표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다

설치 전원

380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다

가공 도면 확인

가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다

납품 · 설치

일정과 비용은 협의합니다

Channels

채널 안내

편하신 경로로 연락 주시면 됩니다.

전화055-327-4112 휴대전화010-4465-4112 카카오 채널상담 연결 네이버 톡톡상담 연결 이메일geonics@hanmail.net 유튜브가공 영상 블로그네이버 블로그 문의 · 견적상담 폼 바로가기

각관 직각 노칭을 분당 40회로 가공합니다.

가공 조건 확인 · 견적
