Roll-Feed Punching

롤 이송으로 긴 자재를 연속 펀칭합니다.

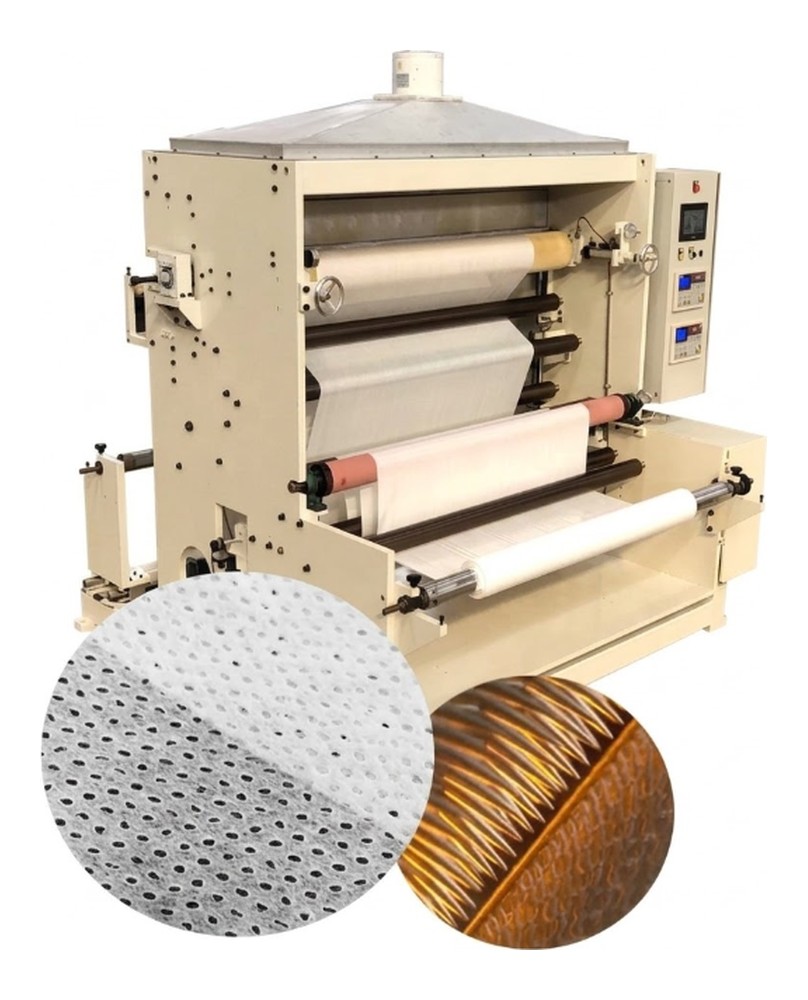

TP-M3000 · Automatic Roll-Feeding Multi-Hole Punching Machine

자재를 롤로 이송하며 지그재그·다구멍을 연속 펀칭하고, 커팅 장치를 선택하시면 재단까지 이어서 처리합니다. 최대 작업 폭 1,200mm이며 작업 폭과 홀 배치는 주문 사양으로 제작합니다.

자동 펀칭 시스템작업폭 1,200mmAC 380V 삼상

가공 조건 보내고 견적 받기

1,200mm

최대 작업 폭

서보

제어반(PLC) 수치제어

커팅

자동 절단 선택

380V

삼상 50/60Hz

이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다

Function & Features

이 기계가 현장에서 하는 일

이 기계의 기능과 구성을 정리했습니다.

자동 롤 공급

롤 자재를 쏠림·구김 없이 고르게 자동 공급합니다.

서보·제어반 제어

서보 모터와 제어반(PLC) 수치제어로 홀 간격을 정밀하게 맞춰 자동 타공합니다.

여러 홀 배열

금형 배열에 따라 격자·지그재그·연속 배열로 타공합니다.

자동 커팅 선택

지정한 길이만큼 타공한 뒤 자동 커팅(Cut-off) 장치를 선택해 연동할 수 있습니다.

Why it matters

롤 이송으로 긴 자재를 이음매 없이 연속 가공합니다.

타공 원단처럼 홀이 규칙적으로 반복되는 자재를 낱장으로 처리하면 장마다 기준을 다시 맞춰야 해서 이음매 구간에서 배열이 어긋납니다. 롤 이송은 자재를 연속으로 보내기 때문에 배열이 전 구간에서 이어집니다. 저희가 홀 배치와 작업 폭을 받아 이송 간격과 금형 구성을 설계하고 시험 가공을 거친 뒤 납품합니다.

Selling Points

문의가 많은 세 가지

도입을 검토하실 때 먼저 확인하실 세 가지입니다.

자동 롤 이송 제어서보 모터와 제어반(PLC)으로 이송량과 홀 간격을 관리합니다

최대 작업 폭 1,200mm넓은 롤 자재도 한 번에 세팅해 가공합니다

커팅 장치 선택 장착커팅 장치를 달면 설정한 길이로 자동 재단까지 처리합니다

모델 Model	TP-M3000
원산지 Origin	중국산
최대 작업 폭	최대 1,200 mm (주문형 맞춤 제작)
가공 방식	자동 롤 이송 지그재그·다구멍 연속 펀칭
제어 방식	서보 모터 & 제어반(PLC) 수치제어
부가 기능	타공 후 자동 커팅(Cut-off) 선택 장착
사용 전원	AC 380V 삼상 (50/60Hz)
제품 크기 Dimensions	약 2,200 × 1,600 × 1,700 mm
중량 Weight	약 1,200 ~ 1,800 kg
적용 소재	롤 원단 · 비닐 · 필름 · 부직포 · 유연 박판
제품 상태 Status	주문제작

Order & Shipping

주문 · 출고 안내

현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.

가공 소재 · 두께

철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오

자재 규격

단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다

금형 구성

표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다

설치 전원

380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다

가공 도면 확인

가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다

납품 · 설치

일정과 비용은 협의합니다
