CNC Angle Line
앵글 펀칭과 절단을 한 대에서 CNC 제어합니다.

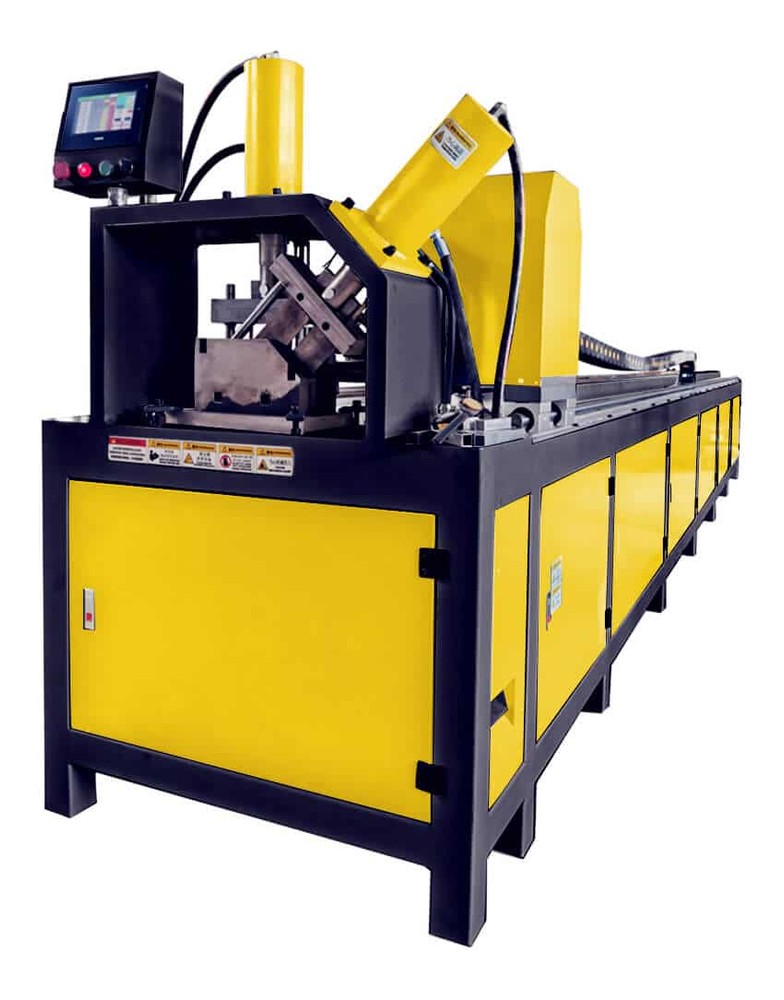

TP-CHAGP3 · Hydraulic CNC Punching/Cutting Machine
펀칭 30톤과 절단 50톤을 한 대에 구성한 CNC 복합기입니다. 11kW 모터로 초당 3홀, 두께 10mm·길이 6000mm 앵글에 대응합니다. 철골·프레임 양산 라인을 전제로 한 사양입니다.
CNC 펀칭기30톤 유압380V · 11kW
가공 조건 보내고 견적 받기
Function & Features
이 기계가 현장에서 하는 일
카탈로그 수치보다 먼저 확인하셔야 할 항목입니다.
펀칭 30톤 + 절단 50톤 복합
펀칭 30톤 + 절단 50톤 복합 기능 동시 탑재
11KW 고출력 모터 · 380V
11KW 고출력 모터 · 380V 3상
앵글·플랫 등 다양한 형상 소재
앵글·플랫 등 다양한 형상 소재 처리
장비 대수 절감
장비 대수 절감
Why it matters
한 좌표계에서 펀칭과 절단을 처리해 홀·끝단 거리가 일정합니다.
펀칭과 절단을 서로 다른 기계에서 하면 각 기계가 자기 기준으로 자재를 물기 때문에, 두 기준의 차이가 홀에서 끝단까지의 거리로 나타납니다. 한 대에서 연속 처리하면 그 거리가 좌표로 관리돼 개체마다 일정합니다. 저희가 라인 물량과 도면을 받아 금형·다이 구성을 설계하고 시험 가공을 거친 뒤 납품합니다.
Selling Points
핵심 셀링 포인트
도입 검토에서 가장 먼저 확인되는 세 가지입니다.
01
펀칭 30T + 절단 50T복합 기능으로 장비 대수 절감
02
11KW 고출력 모터다양한 소재 대응
03
CNC 자동화초당 3홀 고속 가공
| 모델 Model | TP-CHAGP3 |
|---|---|
| 품목코드 Item Code | 103008002 |
| 원산지 Origin | 중국산 |
| 가공범위 Machining Range | 수용 3 hole/sec / 최대 자재두께 10mm / 최대 자재길이 6000mm / 전체 최대 유압프레스 36 ton / 단일 실린더 12 ton / 사용자재 앵글 |
| 모터 / 전력 Motor Power | 사용전원 380V / 60Hz / 소비전력 7.5 Kw |
| 전원 사양 Power Supply | 380V 4선식 |
| 제품 크기 Dimensions | 6800 x 1000 x 1700 mm |
| 중량 Weight | 2000 KG |
| 제품 상태 Status | 주문제작 |
Order & Delivery
주문 · 납기 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이 — 금형·이송 구성의 입력값입니다
금형 구성
표준 금형으로 대응되지 않는 형상은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인합니다
출고 전 검증
실제 쓰실 자재로 시운전해 결과를 확인한 뒤 출고합니다
납품 · 설치
일정과 비용은 협의합니다
