CNC Twin-Head Punching
파이프 좌우 양면을 2헤드로 동시 펀칭합니다.

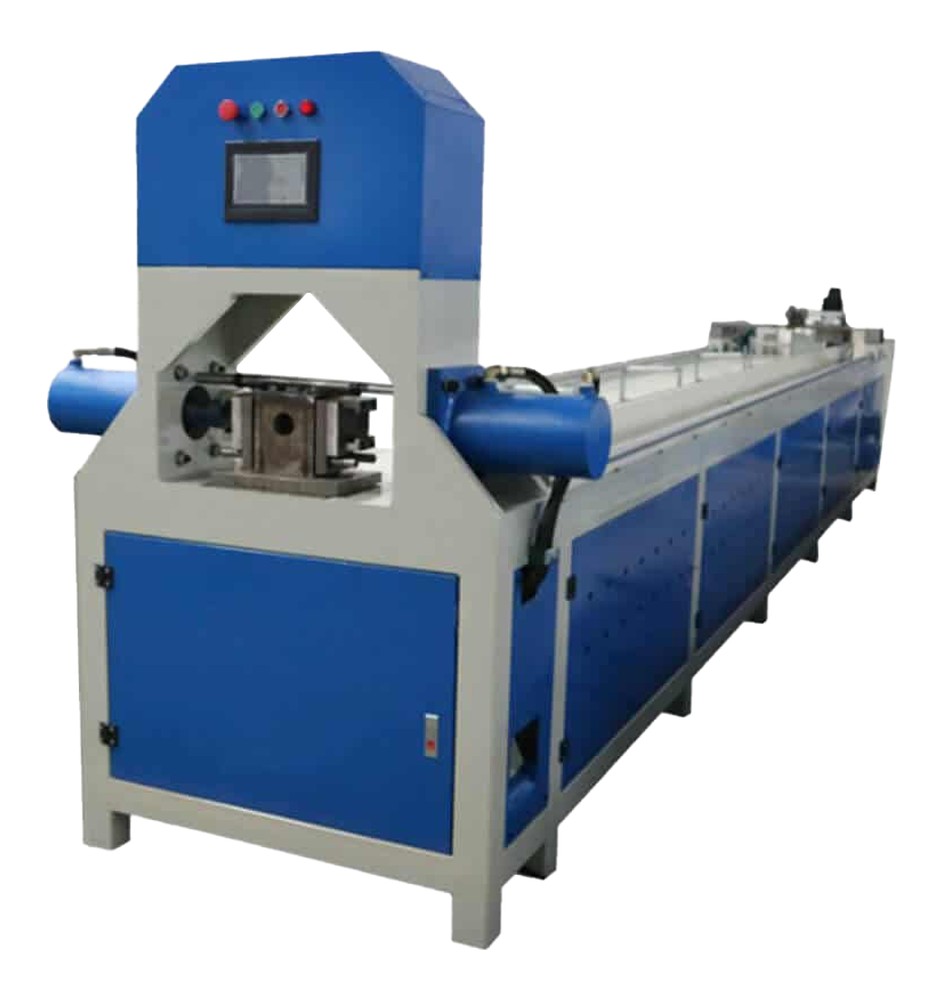

TP-C100P2 · Hydraulic CNC Punching/Cutting Machine
수평 2헤드 CNC 구성으로 파이프 양쪽을 함께 처리합니다. 24톤 전체·12톤 단일 출력에 초당 2홀, 두께 10mm·길이 6000mm까지 대응합니다.
CNC 펀칭기24톤 유압380V · 7.5kW
가공 조건 보내고 견적 받기
Function & Features
이 기계가 현장에서 하는 일
카탈로그 수치보다 먼저 확인하셔야 할 항목입니다.
CNC 자동 제어 2헤드 펀칭기로
CNC 자동 제어 2헤드 펀칭기로 두 위치 홀 동시 가공
7.5KW 모터 · 24톤 유압력
7.5KW 모터 · 24톤 유압력
6.8m 장출 레일 구비
6.8m 장출 레일 구비
380V 산업용 전원
380V 산업용 전원
Why it matters
좌우 2헤드 동시 가공으로 파이프 양면을 한 기준으로 처리합니다.
한쪽을 끝내고 자재를 반전시켜 반대쪽을 가공하면 반전 시간과 재물림 시간이 공정에 더해집니다. 두 헤드가 동시에 들어가면 그 구간이 정리되고, 기준이 하나로 유지돼 좌우 홀 위치가 일치합니다. 저희가 도면의 좌우 홀 배치를 받아 헤드 간격과 금형 구성을 설계한 뒤 시험 가공을 거쳐 납품합니다.
Selling Points
핵심 셀링 포인트
도입 검토에서 가장 먼저 확인되는 세 가지입니다.
01
2헤드 동시 가공생산성 두 배 향상
02
CNC 자동화수동 세팅 최소화
03
24톤 유압력다양한 두께 대응
| 모델 Model | TP-C100P2 |
|---|---|
| 품목코드 Item Code | 103007001 |
| 원산지 Origin | 중국산 |
| 가공범위 Machining Range | 자재두께 10mm / 자재길이 6000mm / 유압 24ton(전체)·12ton(단일) / 2 hole/sec |
| 모터 / 전력 Motor Power | 사용전원 380V / 소비전력 7.5kW |
| 전원 사양 Power Supply | 380V 4선식 |
| 제품 크기 Dimensions | 6800 x 1000 x 1700 mm |
| 중량 Weight | 2000 KG |
| 제품 상태 Status | 주문제작 |
Order & Delivery
주문 · 납기 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이 — 금형·이송 구성의 입력값입니다
금형 구성
표준 금형으로 대응되지 않는 형상은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인합니다
출고 전 검증
실제 쓰실 자재로 시운전해 결과를 확인한 뒤 출고합니다
납품 · 설치
일정과 비용은 협의합니다
