103. 유압 프레스 펀칭기
055-327-4112
Pipe Hole Punching
두꺼운 관을 18톤 유압으로 펀칭 가공합니다.
TP-M125P2 · Twin-Head Hydraulic Pipe Hole Punching Machine
125mm 대구경 실린더로 18톤을 출력합니다. 2헤드 구조는 10톤 사양(TP-M100P2)과 같고, 두께가 있는 관이나 경도가 높은 소재도 펀칭할 수 있도록 펀칭력을 높였습니다. 지금 사용하시는 자재에 10톤 펀칭력이 모자라면 이 사양이 적합합니다.
유압 펀칭기18톤 유압380V · 5.5kW
가공 조건 보내고 견적 받기이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다

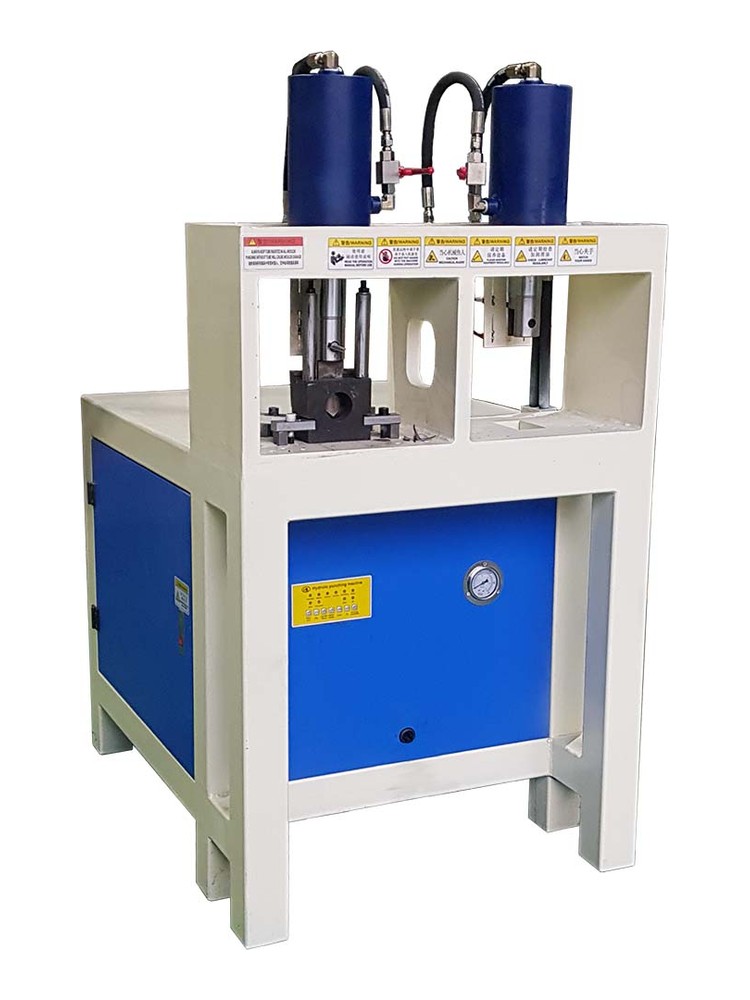

TP-M125P2
실물 · 출고 전 파이프 홀 가공 사진
출고 전에 저희 공장에서 원형·사각 파이프로 홀 가공 시험을 한 사진입니다.

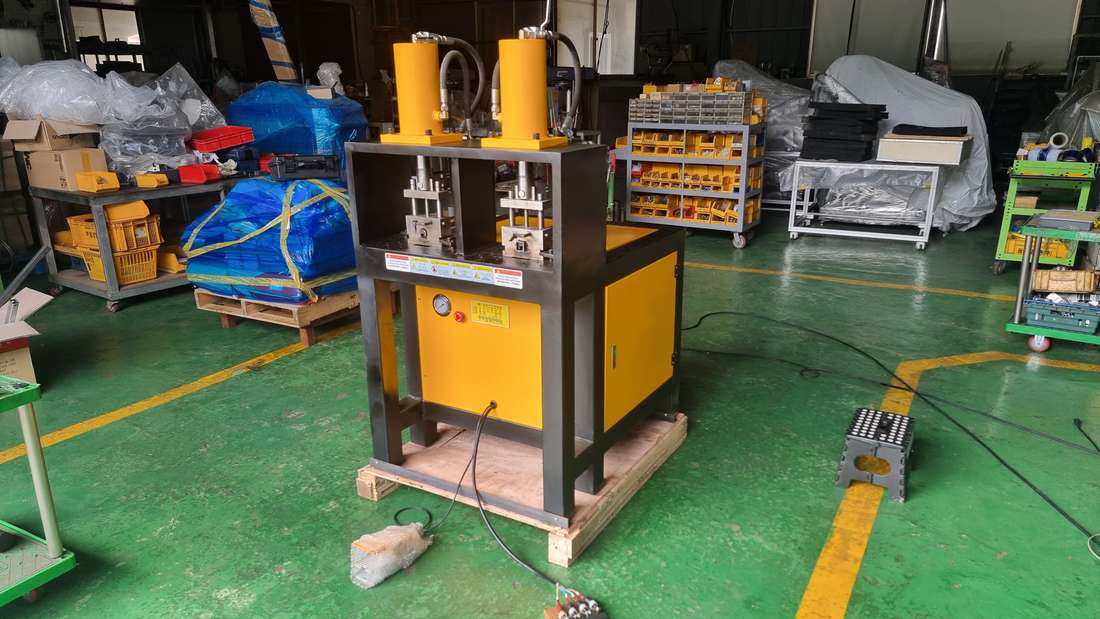

2헤드 본체 — 출고 전 작동 확인

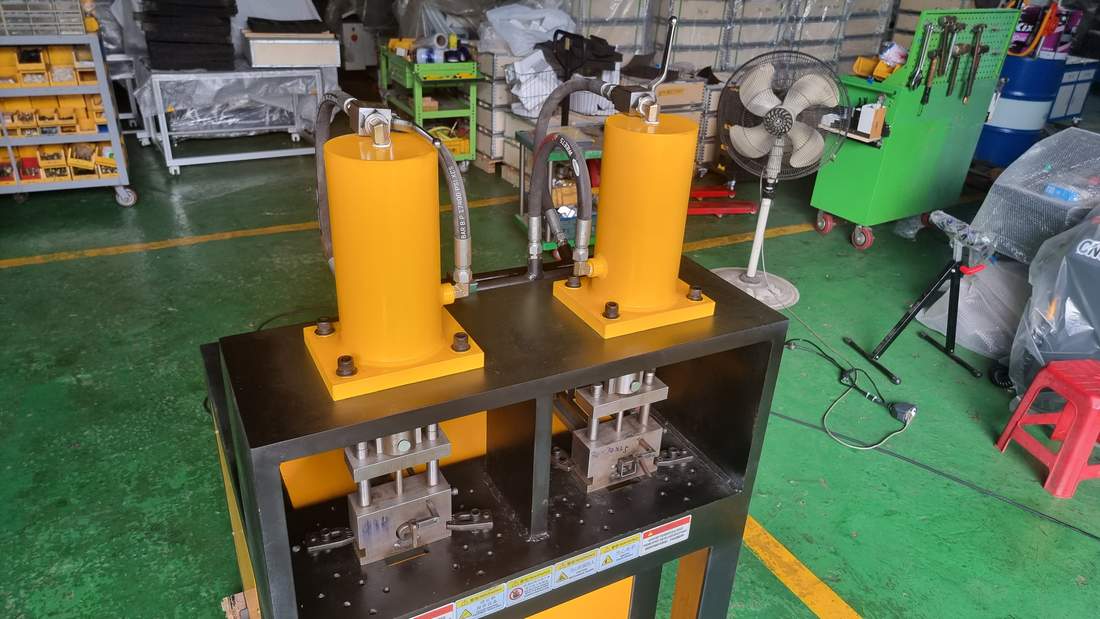

유압 실린더 2기

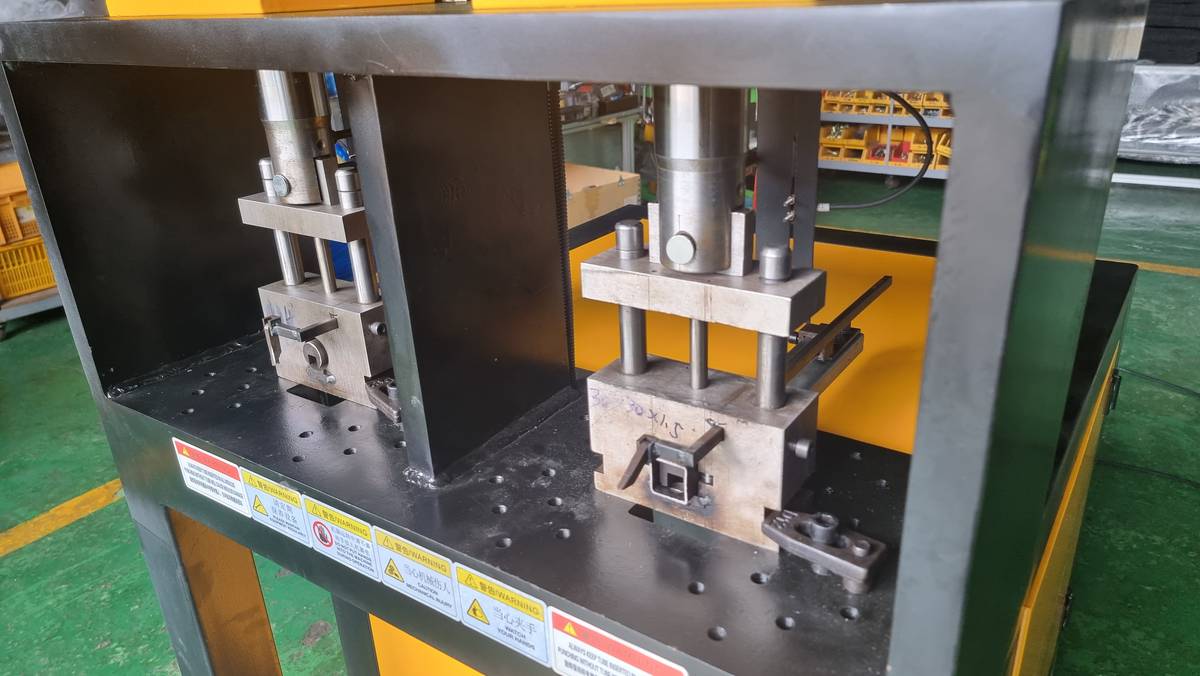

헤드마다 따로 장착한 홀 가공 금형

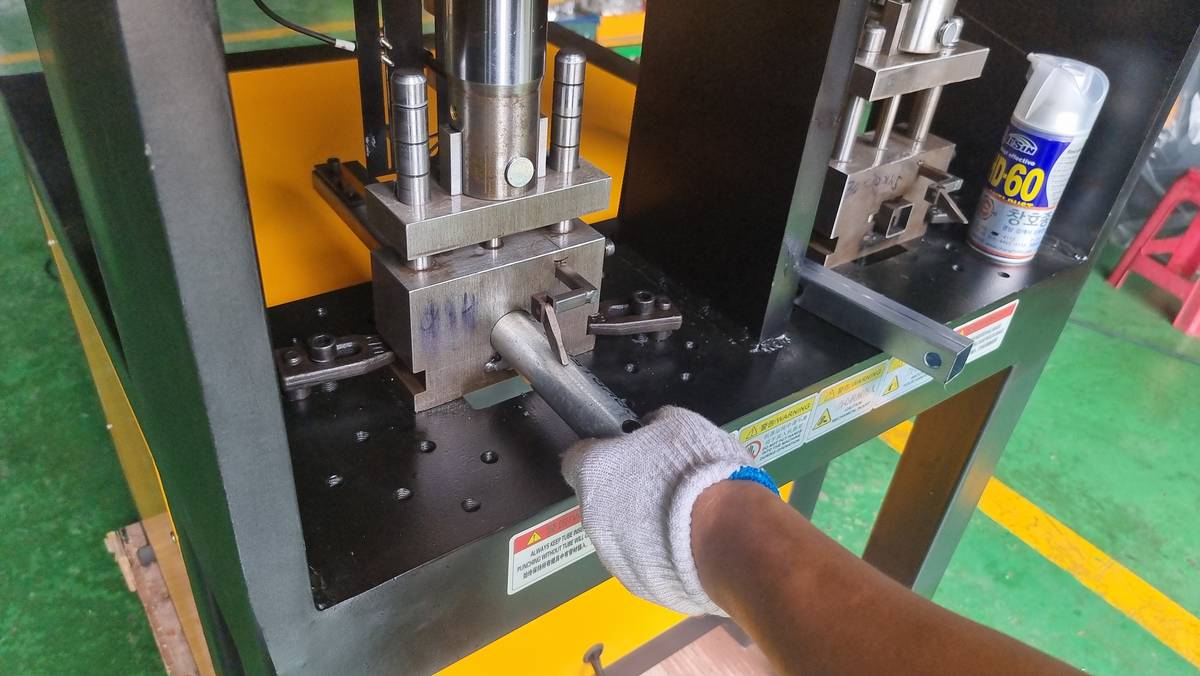

원형파이프 홀 가공

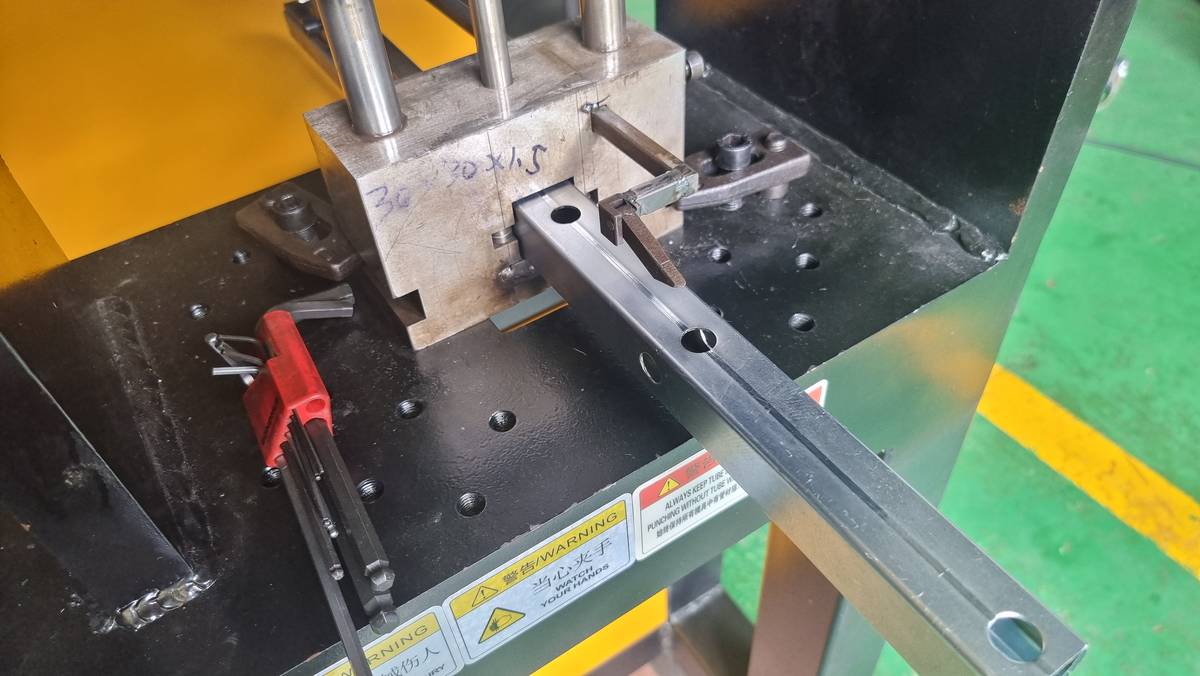

사각파이프 홀 가공

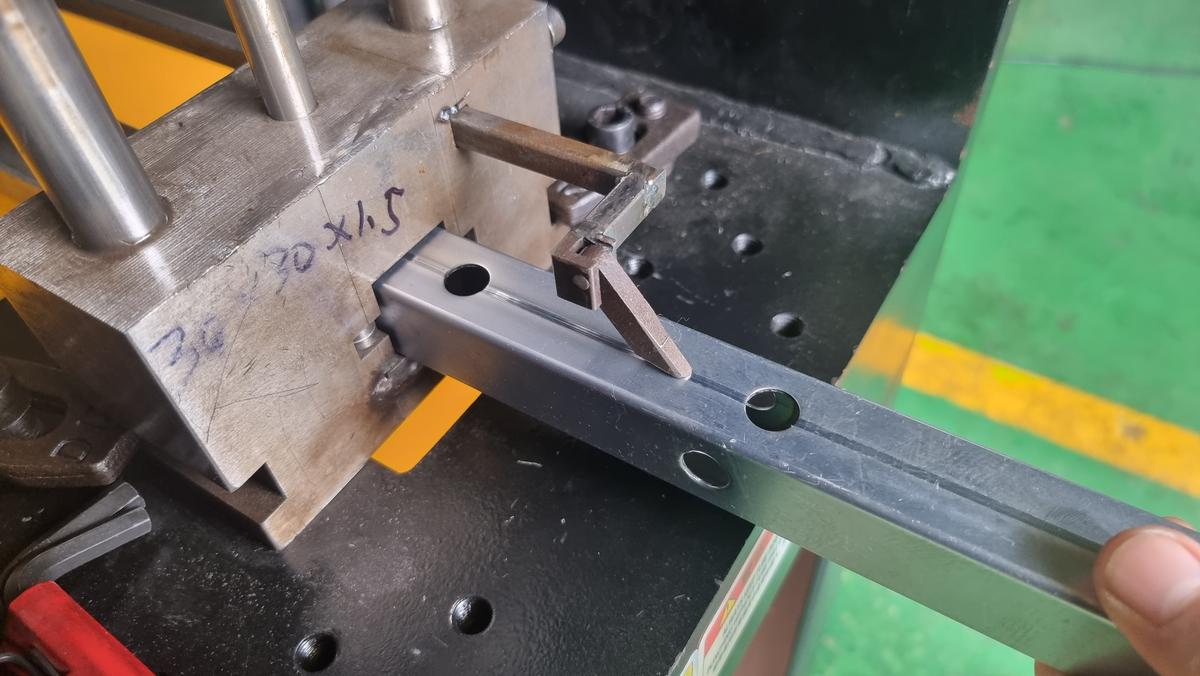

홀을 뚫은 사각파이프

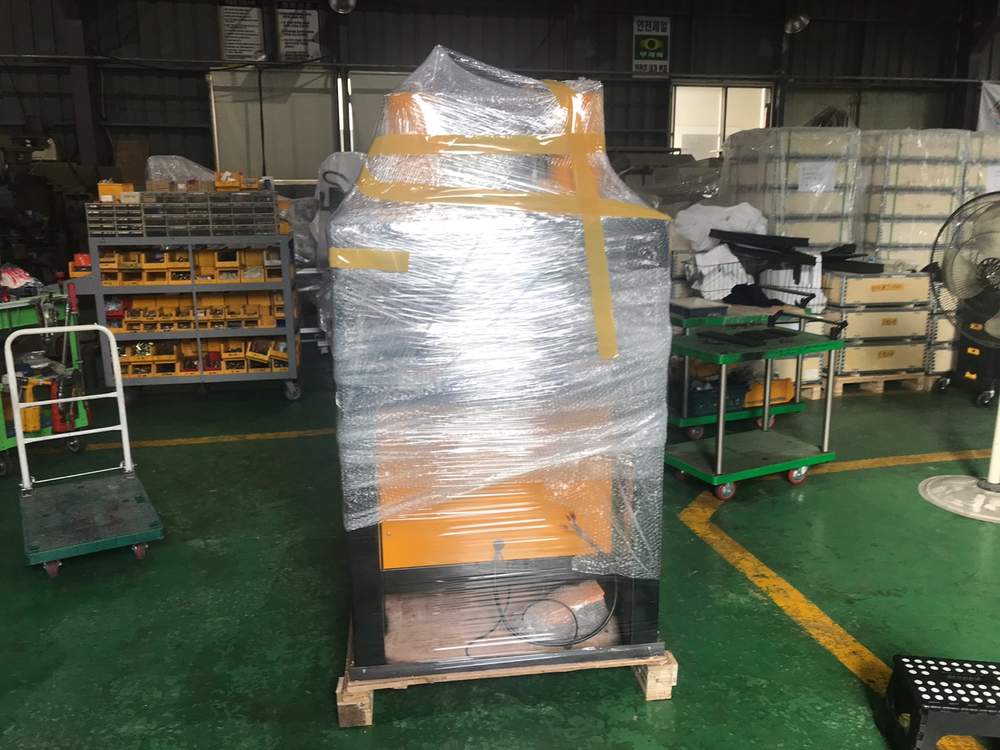

출고 포장을 마친 본체
Function & Features
이 기계가 현장에서 하는 일
이 기계의 기능과 구성을 정리했습니다.
125mm 실린더 2기
125mm 대구경 실린더 2기로 18톤을 출력합니다.
2헤드 동시 가공
두 곳의 관통 홀을 동시에 가공합니다.
전용 금형 교체
작업에 맞는 전용 금형으로 교체합니다.
18톤 펀칭력
기본형 100mm 실린더(10톤)보다 펀칭력이 커 두꺼운 자재를 가공합니다.
Why it matters
125mm 대구경 실린더로 두꺼운 관에 필요한 펀칭력을 냅니다.
펀칭력이 소재 저항에 미치지 못하면 관이 관통되기 전에 눌려 단면이 변형되고, 그 상태로 진행하면 금형과 실린더 수명에 영향을 줍니다. 실린더 지름을 키워 필요한 톤수를 확보하면 두꺼운 자재에서도 단면이 유지됩니다. 저희가 자재 두께와 재질로 필요한 톤수를 산출해 10톤과 18톤 중 어느 사양이 맞는지 먼저 정리해 드립니다.
Selling Points
문의가 많은 세 가지
도입을 검토하실 때 먼저 확인하실 세 가지입니다.
01
125mm 대구경 실린더18톤으로 두꺼운 자재까지 펀칭합니다
02
2헤드 동시 펀칭두 곳 관통 홀을 동시에 가공해 공정이 줄어듭니다
03
전용 금형 교체작업 목적에 맞는 금형으로 바꿔 사용합니다
| 모델 Model | TP-M125P2 |
|---|
| 원산지 Origin | 중국산 |
|---|
| 가공범위 Machining Range | 최대 펀칭 압력 18 Tons |
|---|
| 모터 / 전력 Motor Power | 사용전원 380V / 소비전력 5.5 kW |
|---|
| 전원 사양 Power Supply | 380V 4선식 |
|---|
| 공기 압력 Air Pressure | 무 (공압 불필요) |
|---|
| 가공 정밀도 Accuracy | ±0.1mm 이내 |
|---|
| 제품 크기 Dimensions | 1,100 × 800 × 1,500 mm |
|---|
| 중량 Weight | 400 KG |
|---|
| 가공 소재 Materials | 철 · 알루미늄 · 금속 전반 |
|---|
| 제품 상태 Status | 주문제작 |
|---|
Order & Shipping
주문 · 출고 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다
금형 구성
표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다
가공 도면 확인
가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다
