2헤드 유압펀칭기 TP-M125P2, 각파이프·원형파이프 펀칭 시운전

2-HEAD HYDRAULIC PUNCHING MACHINE TP-M125P2 · SQUARE & ROUND PIPE

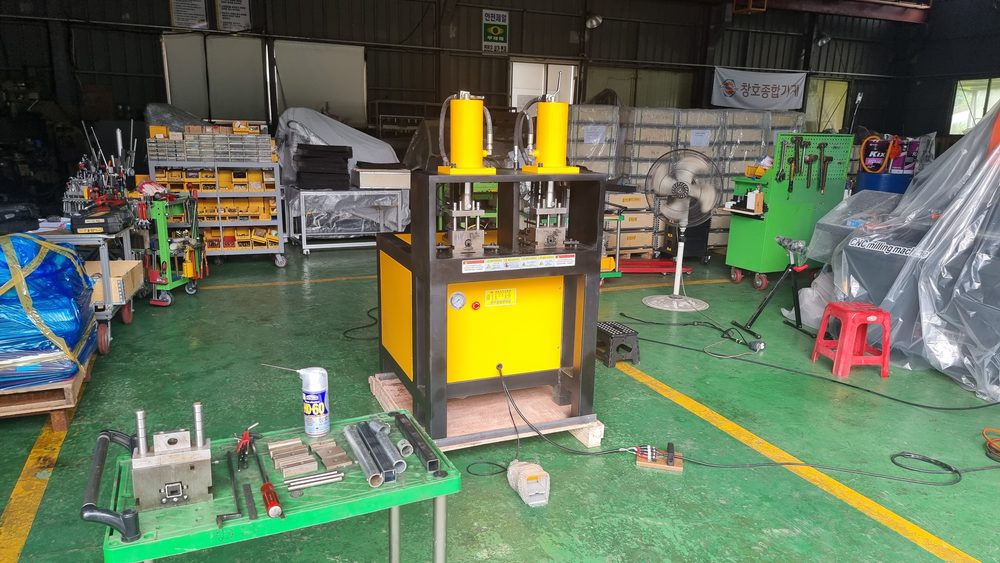

2헤드 유압펀칭기 TP-M125P2로 각파이프와 원형파이프에 구멍을 내는 시운전을 했습니다. 각파이프 30×30×1.4T에는 13파이, 원형파이프 34파이(25A)×3.4T에는 12파이 구멍을 냈습니다. 헤드마다 파이프 모양에 맞춘 금형을 따로 달아 두 가지 파이프를 한 기계에서 가공했습니다.

18톤 유압각파이프 13파이원형파이프 12파이

비슷한 구성 문의 다른 사례 보기

2헤드

펀칭 헤드

18ton

최대 펀칭 압력

5.5kW

소비전력

Machine

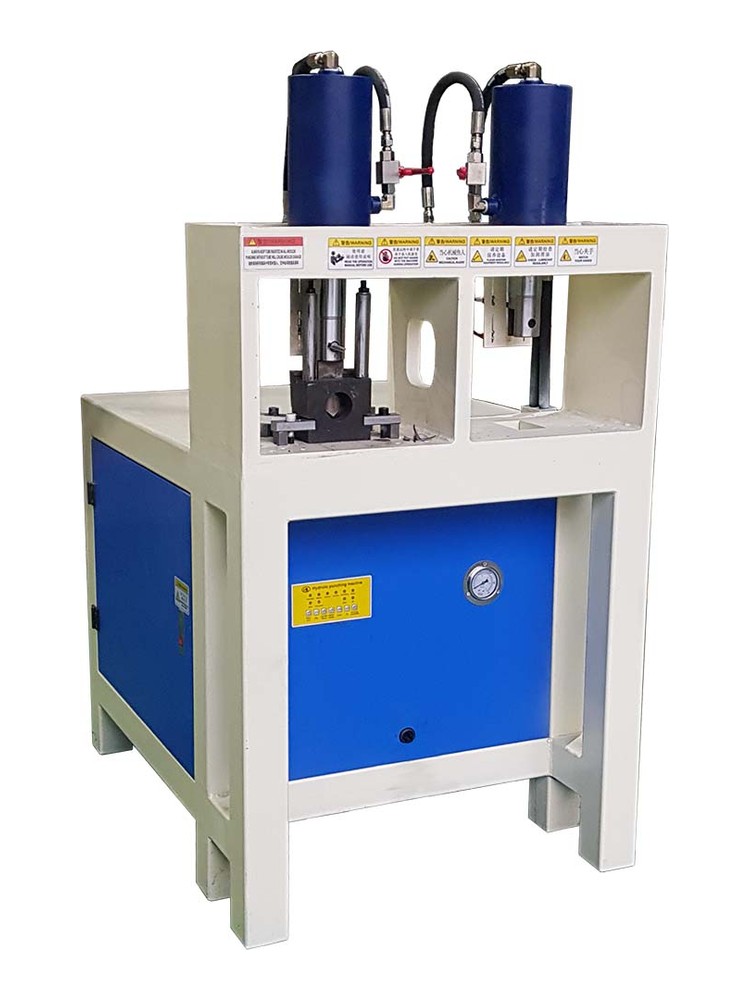

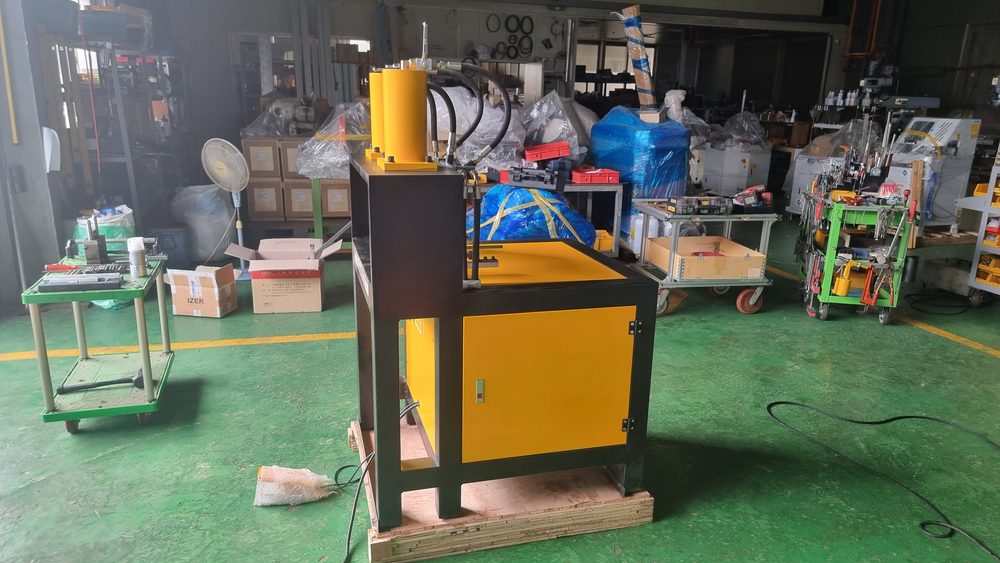

125mm 실린더 두 개로 18톤을 냅니다

TP-M125P2는 지름 125mm 유압 실린더 두 개로 최대 18톤의 펀칭 압력을 냅니다. 10톤 사양(TP-M100P2)과 2헤드 구조는 같고, 두께가 있는 관을 뚫을 수 있도록 펀칭력을 높인 기종입니다. 전원은 380V · 5.5kW입니다.

Die

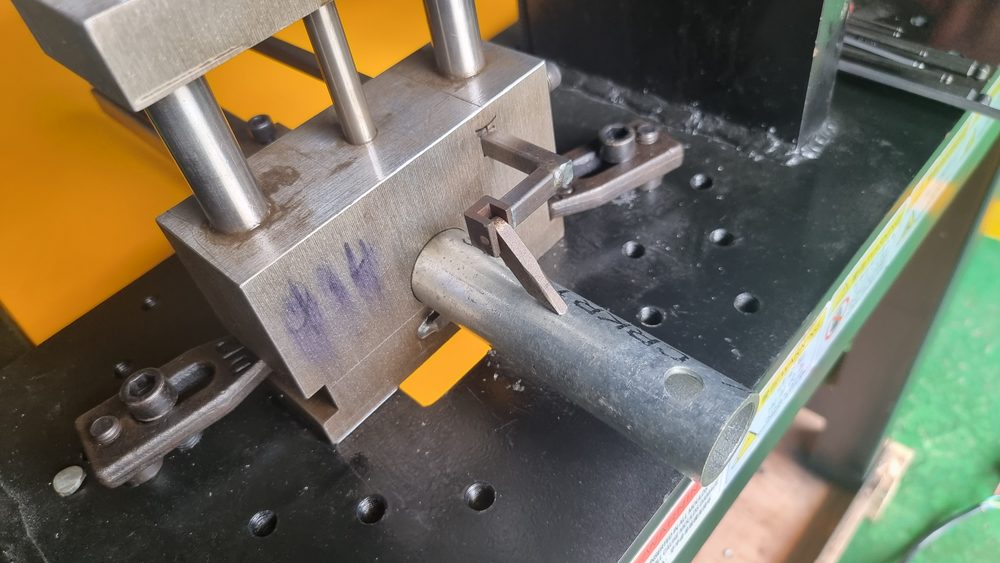

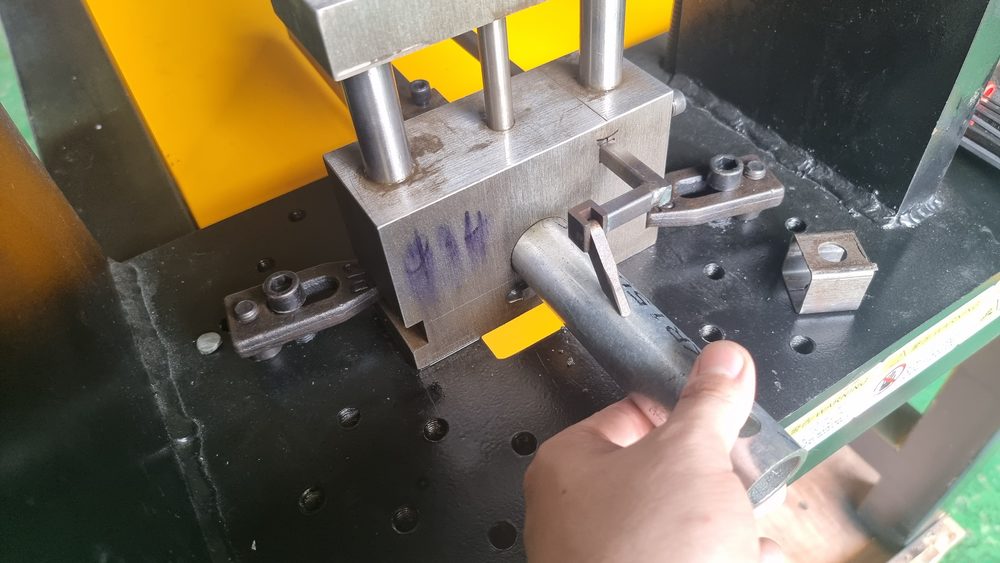

파이프 모양에 맞춘 금형에 넣고 클램프로 잡습니다

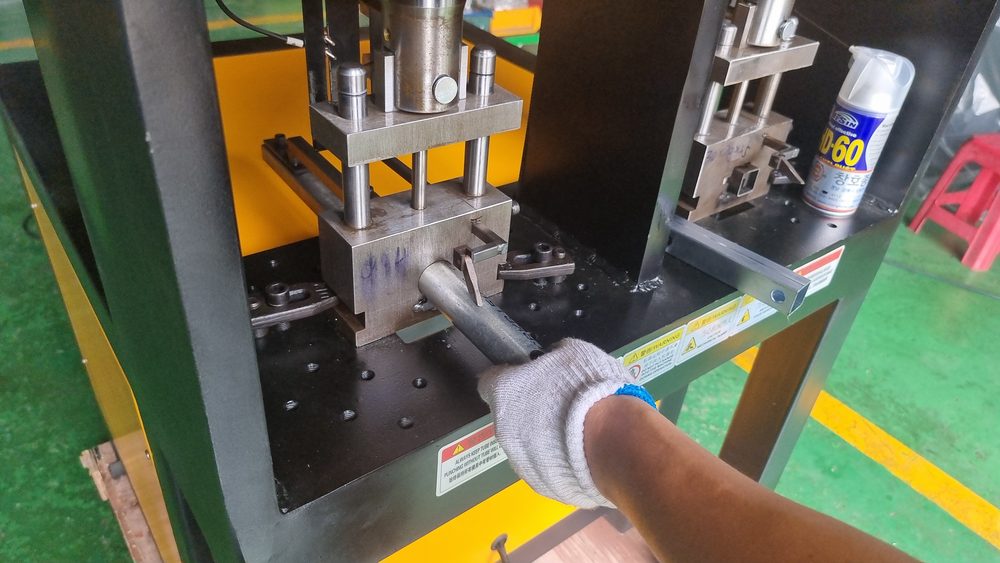

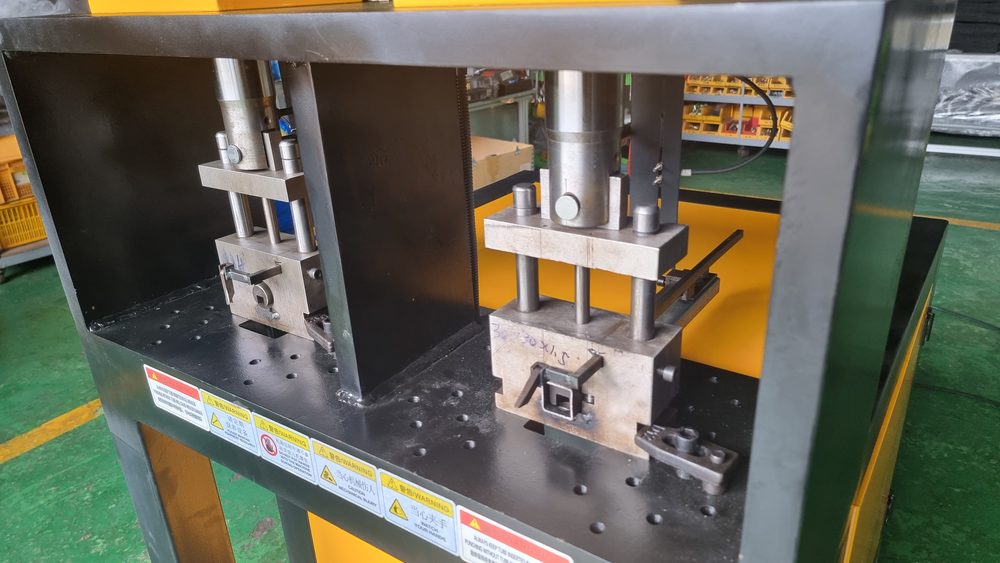

금형은 파이프 단면에 맞춰 헤드마다 따로 답니다. 파이프를 금형 안에 밀어 넣고 클램프로 잡은 뒤 펀칭합니다. 작업대에는 구멍이 일정한 간격으로 뚫려 있어 클램프 위치를 자재에 맞춰 옮길 수 있습니다.

Result

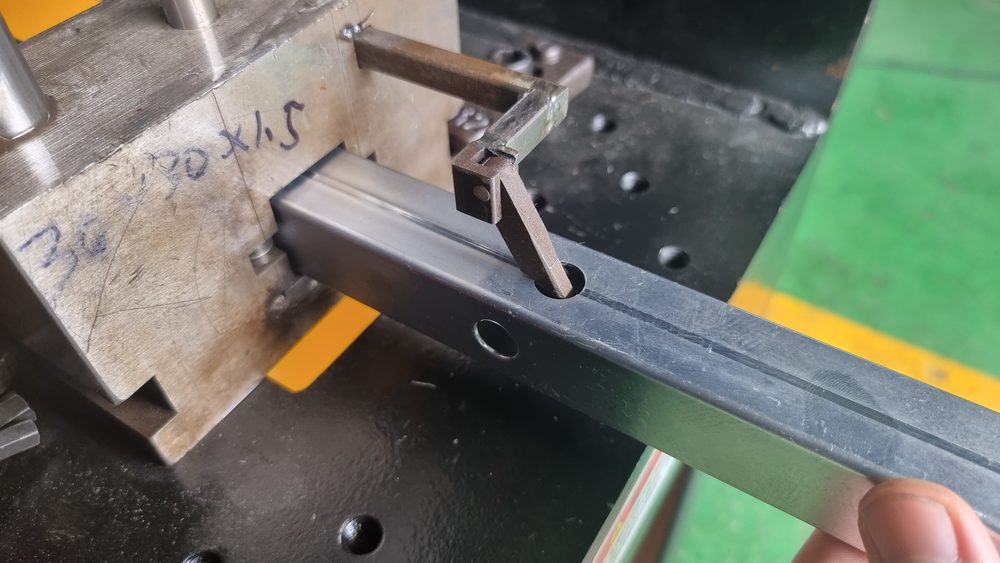

각파이프에 구멍을 줄지어 냈습니다

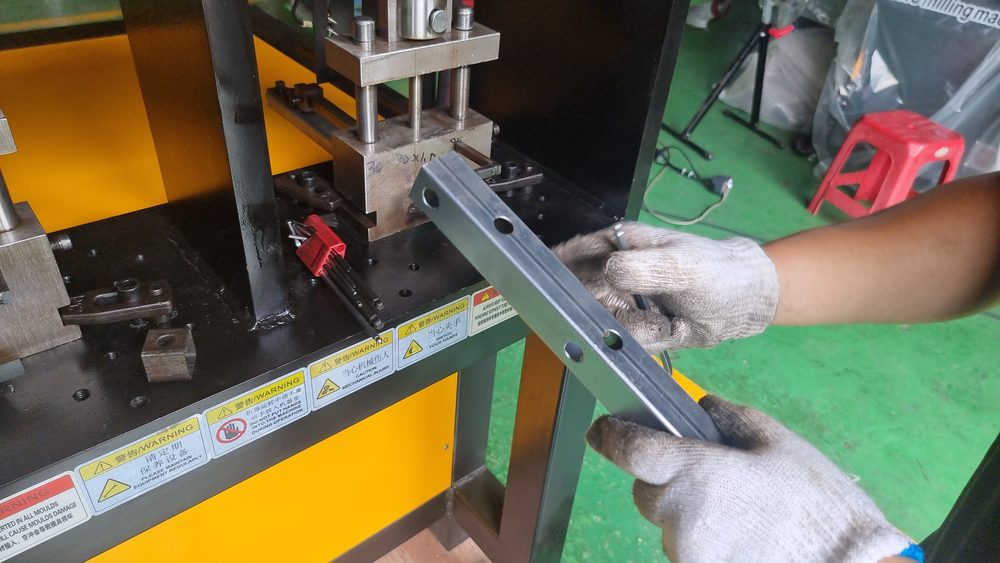

각파이프는 금형에 넣고 위치를 옮겨 가며 여러 곳에 구멍을 냈습니다. 구멍 크기와 간격, 파이프 두께를 알려 주시면 10톤과 18톤 중 맞는 사양과 금형을 정리해 드립니다.

Summary

이번 시운전 내용

기종	TP-M125P2 · 2헤드 유압 파이프 홀가공기
작업	각파이프 · 원형파이프 펀칭 시운전
시험 자재	각파이프 30×30×1.4T · 원형파이프 34파이(25A)×3.4T
가공 구멍	각파이프 13파이 · 원형파이프 12파이
최대 펀칭 압력	18 ton (125mm 실린더 2기)
전원	380V · 5.5 kW
기계 크기	1,100 × 800 × 1,500 mm
중량	400 kg
