Chamfering Machines

면취기 · 모따기 챔버

CHAMFERING MACHINES · 8 MODELS

파이프·환봉 끝단을 다듬는 원형 챔버 7종과 직각 면취기 1종입니다. 가공 지름은 Φ9mm부터 Φ250mm까지이고, 베벨링(용접 개선)이 필요한 공정에는 DB 기종을 사용합니다.

파이프 Φ9 ~ Φ250mm8품목 · 상세 10장

제품군 보기

이 계열 8품목 — 아래 표에서 기종별 제원으로 이어집니다

8품목

계열 전체

Φ250

최대 파이프 지름

Φ9

최소 파이프 지름

10장

상세 페이지

Round Chamfering

원형 챔버 7종

파이프·환봉 끝단을 클램프로 고정해 가공합니다. 기종은 가공 지름과 베벨링 여부에 따라 나뉩니다.

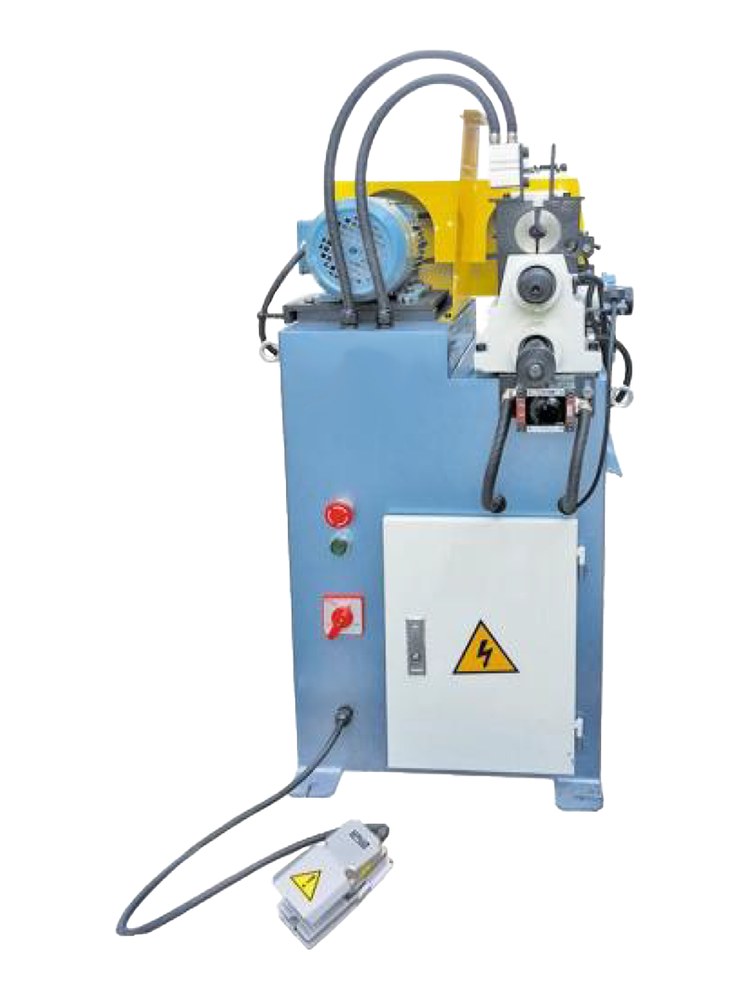

C 모따기 챔버 4종
WTM-50-D · WTM-80-D · WTM-130-D · WTM-150-D
파이프 Φ9 ~ Φ150mm

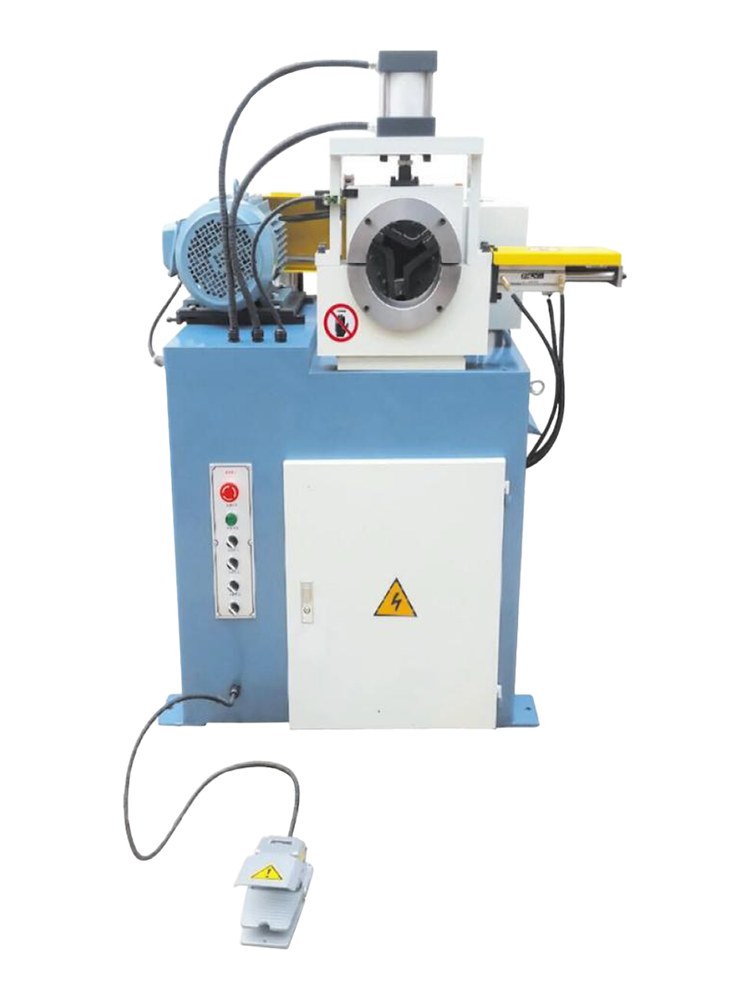

모따기 + 베벨링 챔버 2종
WTM-150-DB · WTM-250-DB
파이프 Φ80 ~ Φ250mm · 용접 개선 동시

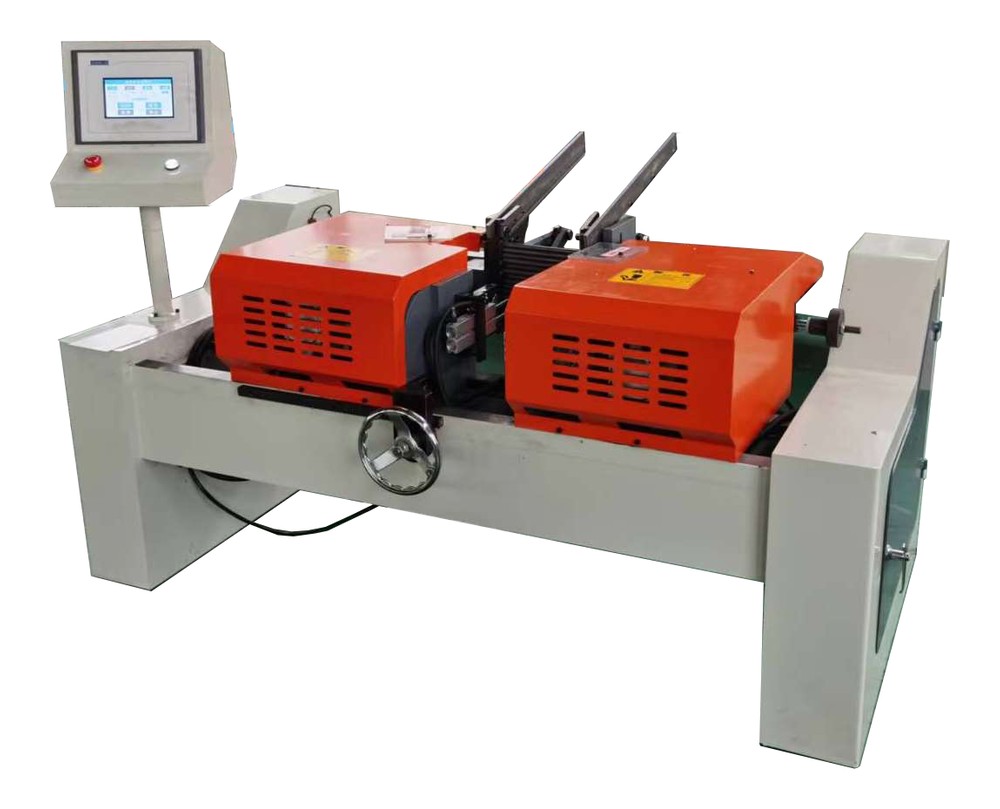

양두 챔버 1종
WTM-AT-80
파이프 Φ10 ~ Φ80mm · 양끝 동시

Square Chamfering

직각 면취기 1종

판재·형재의 직선 모서리와 곡선 모서리를 고속으로 회전하는 날물로 면취합니다. 원형 파이프 챔버와는 가공 방식이 다릅니다.

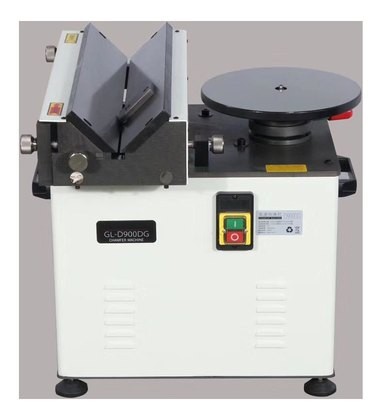

슬라이딩 면취기 1종
GL-D900DG
직선 V 슬라이딩 가이드 + 회전 턴테이블

Supply Journey

공급부터 사후 관리까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 직접 수입하거나 국내에서 제작한 기계를 김해 전시장에 설치해 시연하고, 포장·출고하고, 고장이 나면 입고받아 수리합니다.

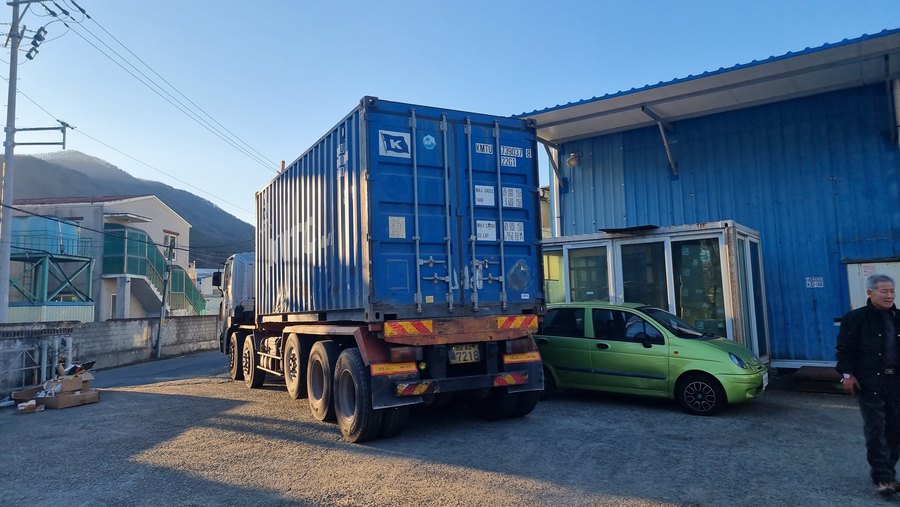

수입 · 제작

중국 공급사 기종은 물량이 많으면 컨테이너로, 적으면 다른 화물과 함께 실어 직접 수입합니다. Φ150 이상 3기종(WTM-150-D · WTM-150-DB · WTM-250-DB)은 국내에서 제작합니다.

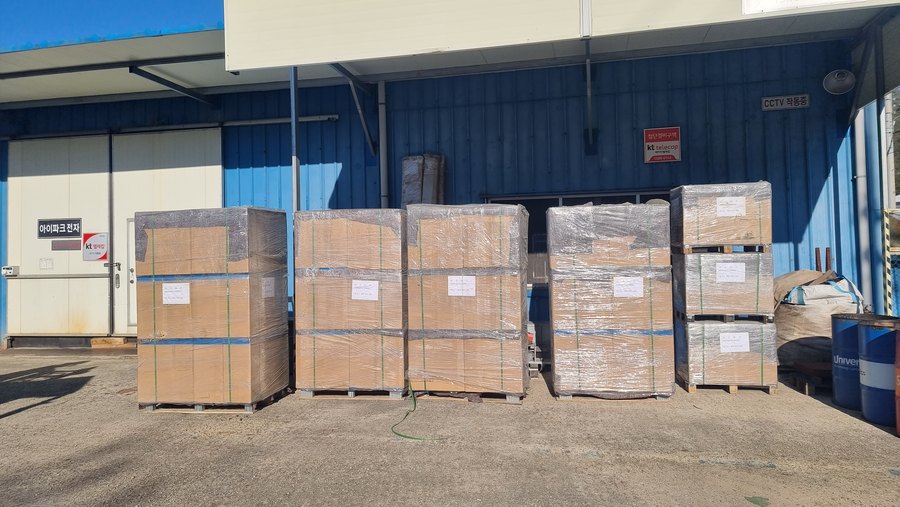

하역 · 검수

입고되면 바로 외관과 포장 상태를 확인하고 수량을 대조합니다. 이상이 있는 기계는 전시하거나 출고하지 않습니다.

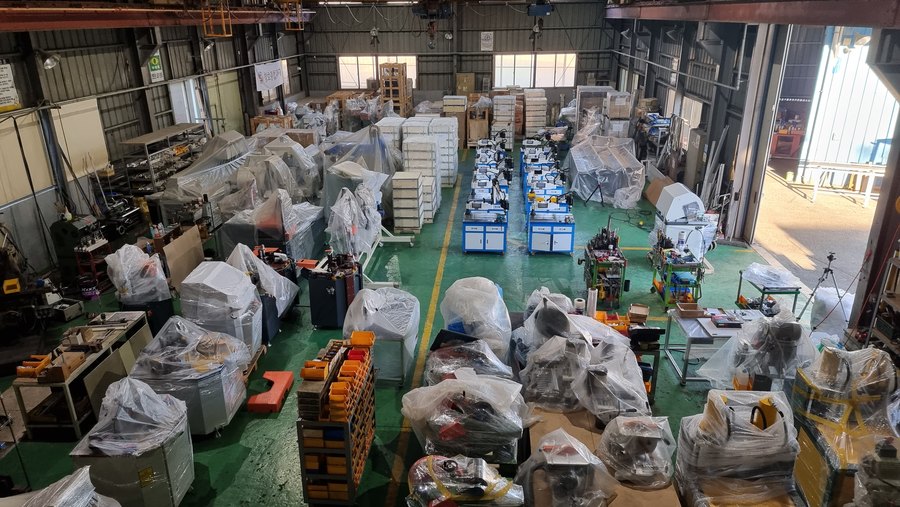

전시 보관

김해 전시장에 실물을 설치해 두었습니다. 작동하는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전에 사용하실 파이프를 김해 전시장에서 직접 모따기해 보실 수 있습니다. 파이프 외경과 소재를 알려 주시면 그 조건으로 가공해 보여 드립니다.

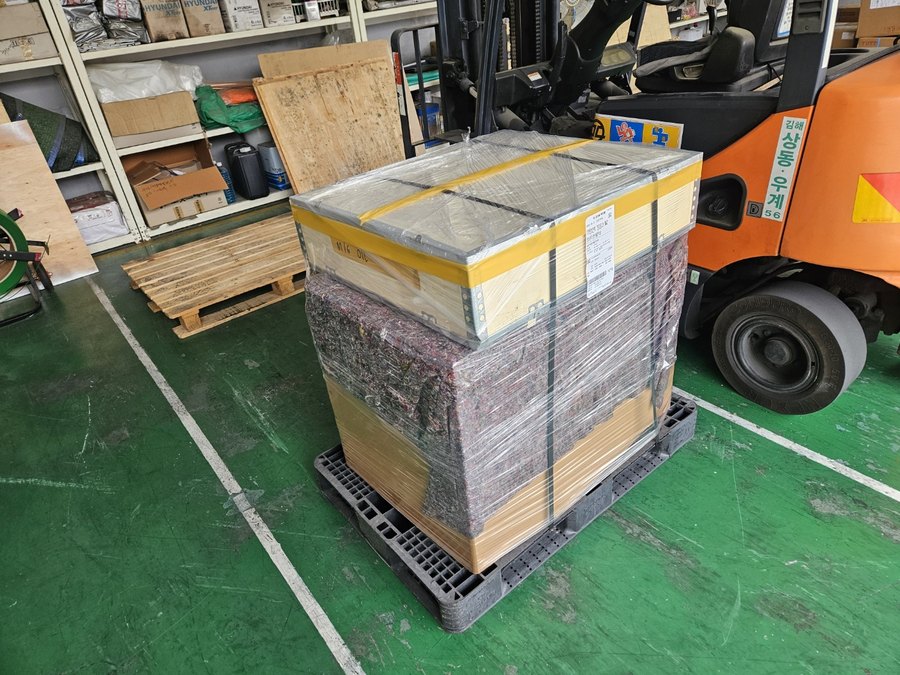

포장 · 출고

본체와 커터 · 클램프 금형을 파손 없이 고정 포장해 출고합니다. 재고가 있는 기종은 주문이 확정되는 대로 출고하고, 재고가 없는 기종은 사양이 확정되면 납기를 먼저 알려 드립니다.

입고 수리

고장이 나면 기계를 보내 주십시오. 저희가 직접 수리합니다. 커터 · 클램프 금형 같은 소모 · 수리 부품을 갖추고 있습니다.

그래서 공급부터 수리까지 한곳에서 해결됩니다.

Model Line-up

면취기 · 모따기 챔버 8품목 전체

가공 지름으로 기종을 먼저 고르신 뒤 모델명을 누르면 그 기종의 상세 페이지로 이동합니다.

#	모델	가공 지름	외형 · 중량
1	WTM-50-D	Φ9 ~ Φ52mm	550 × 480 × 880 mm · 110 kg
2	WTM-80-D	Φ20 ~ Φ80mm	800 × 750 × 1350 mm · 380 kg
3	WTM-130-D	Φ38 ~ Φ130mm	930 × 750 × 1350 mm · 450 kg
4	WTM-150-D	Φ80 ~ Φ150mm	930 × 750 × 1350 mm · 450 kg
5	WTM-150-DB	Φ80 ~ Φ150mm	930 × 750 × 1350 mm · 450 kg
6	WTM-250-DB	Φ150 ~ Φ250mm	930 × 750 × 1350 mm · 450 kg
7	WTM-AT-80	Φ10 ~ Φ80mm 양끝 동시	2000 × 1200 × 1500 mm · 800 kg
8	GL-D900DG	직각 면취 · 직선 · 곡선 겸용	550 × 500 × 880 mm · 65 kg
—	챔버 클램프 금형	부속 · Φ12 ~ Φ60mm	SKD-11 · HRC 58~60

· 외형·중량은 본체 기준입니다. · 환봉 범위는 기종에 따라 파이프 범위와 다릅니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.

Order & Shipping

주문 · 출고 안내

납기 · 사양 · 부품 · 전원 · 시연 · 수리를 한자리에 모았습니다.

재고 · 납기

국내에 재고가 있는 기종은 주문이 확정되는 대로 출고합니다. 주문 전에 재고가 있는지 확인해 알려 드립니다. 재고가 없는 기종은 사양을 확정한 뒤 납기를 안내해 드립니다.

사양 확인

가공하실 파이프 외경과 소재(파이프·환봉)를 알려 주시면 맞는 기종을 제안해 드립니다.

커터 · 금형

커터와 클램프 금형은 소모품입니다. 주요 규격은 재고로 두고, 없는 규격은 확인해 납기를 알려 드립니다.

전원 조건

설치 현장의 전기 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.

사전 시연

시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.

부품 상시 보유

커터 · 클램프 금형 등 소모 · 수리 부품을 재고로 두고, 김해에서 직접 수리합니다.

FAQ

자주 묻는 질문

파이프·환봉 챔퍼기는 어떤 직경까지 가공하나요?

기종에 따라 Φ9mm부터 Φ250mm까지 가공합니다. 예를 들어 WTM-50-D는 Φ9~Φ52mm, WTM-250-DB는 Φ150~Φ250mm를 가공합니다. 가공할 자재를 가져오시면 김해 전시장에서 구매 전에 직접 가공해 보실 수 있습니다.

이름 끝의 DB 기종은 무엇이 다른가요?

DB 기종은 모따기와 함께 베벨링(용접 개선) 가공까지 합니다. 양쪽 끝을 한 번에 가공하려면 WTM-AT-80(Φ10~Φ80mm), 직각 면취에는 GL-D900DG를 사용하시면 됩니다. 작업 목적을 알려 주시면 맞는 기종을 제안해 드립니다.

챔퍼기에서 소모품은 무엇인가요?

커터와 클램프 금형이 소모품입니다. 클램프 금형은 SKD-11 공구강을 HRC 58~60으로 열처리해 만들며, Φ12~Φ60mm 규격이 있습니다. 고장이 나면 기계를 입고받아 수리합니다.
