Single End Chamfering Machine
소구경 파이프 끝단 모따기 WTM-50-D
SINGLE END CHAMFERING MACHINE · WTM-50-D
파이프와 환봉 끝단을 클램프로 고정해 C 모따기하는 챔버입니다. 파이프와 환봉 모두 Φ9mm부터 Φ52mm까지 가공할 수 있습니다.
파이프 Φ9 ~ Φ52mm환봉 Φ9 ~ Φ52mm380V 삼상본체 110kg
이 기종 견적 문의이 계열 8기종 — 아래에서 기종별 사양을 보실 수 있습니다
Video

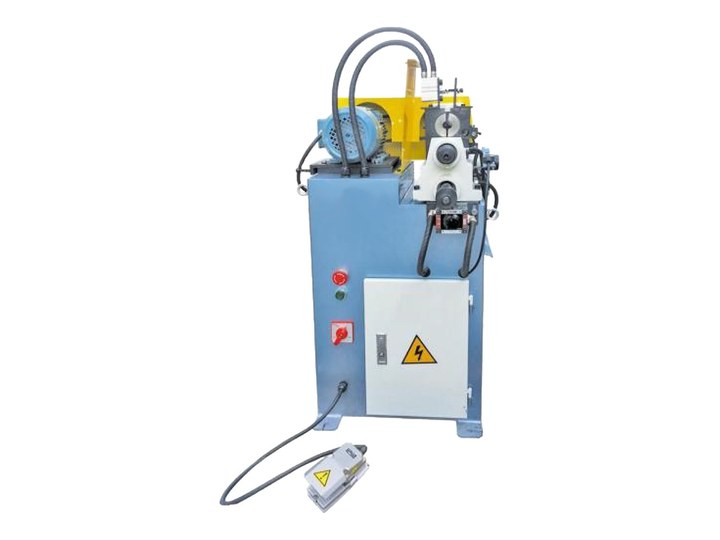

원형 파이프 면취 작동과 사용 방법 — WTM-50-D · 창호종합기계 유튜브
WTM-50-D
실물 · 수입 입고부터 Φ50.8 가공, 출고까지
수입대행으로 들여온 WTM-50-D에 Φ50.8 클램프 금형을 장착하고, 같은 지름의 파이프 끝단을 모따기해 확인한 뒤 포장해 출고한 사진입니다.

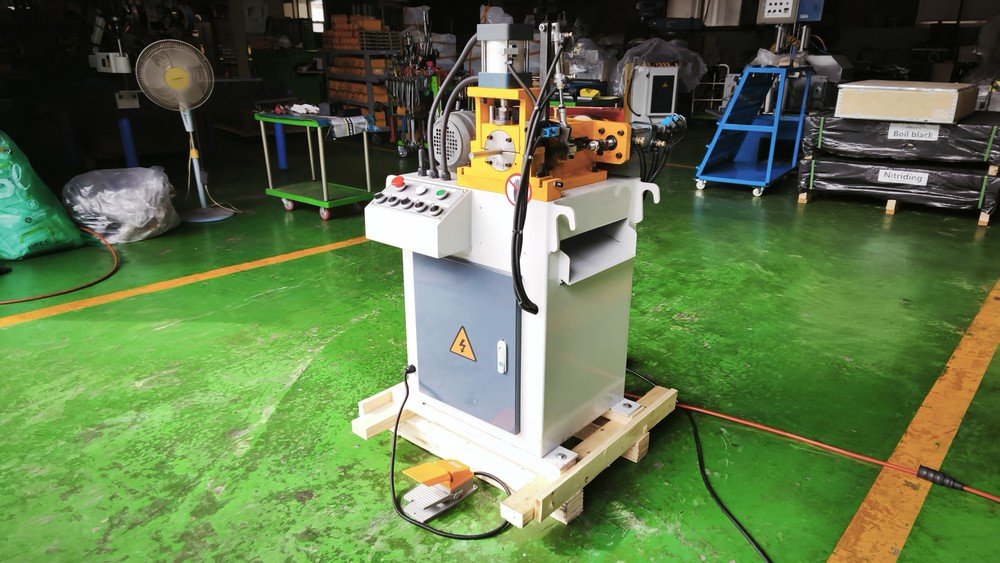

WTM-50-D 본체 — 출고 전 점검

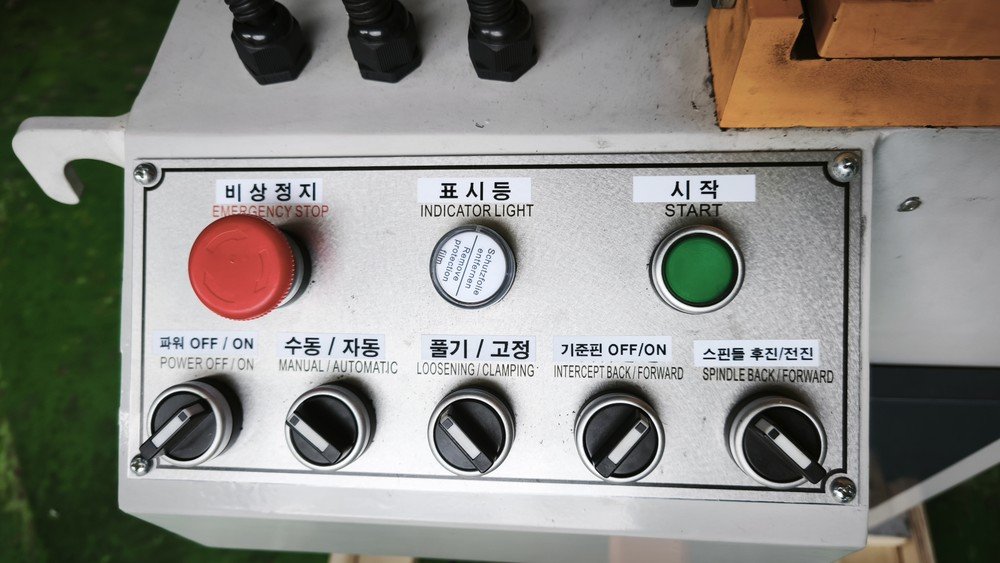

조작반 — 비상정지 · 수동/자동 · 클램프

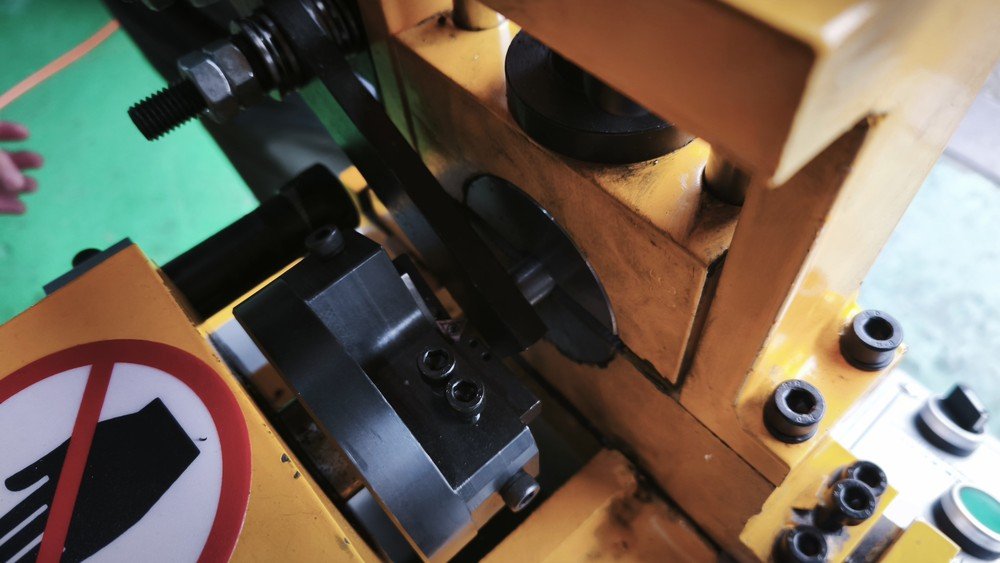

반으로 나뉜 클램프 금형

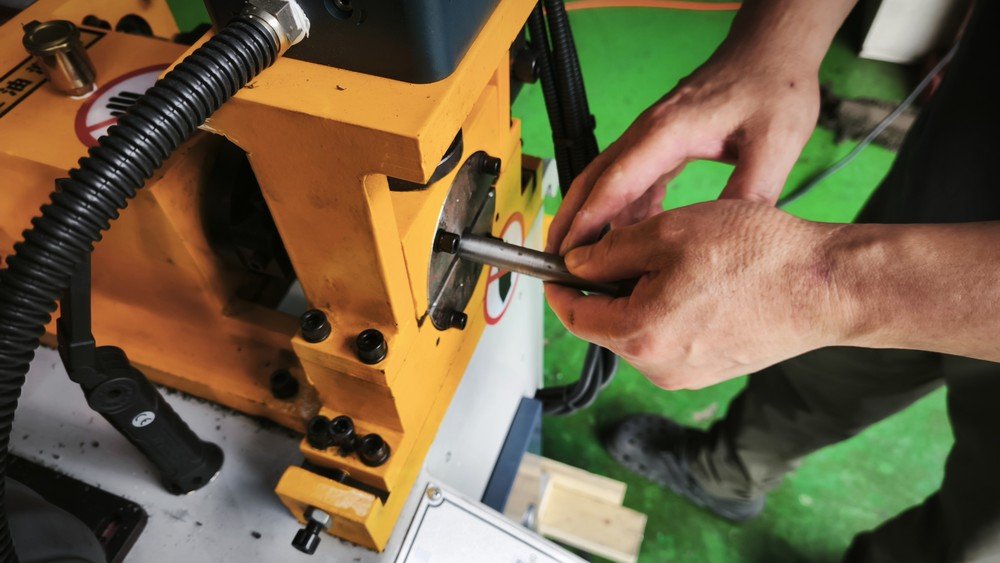

Φ50.8 클램프 금형 장착

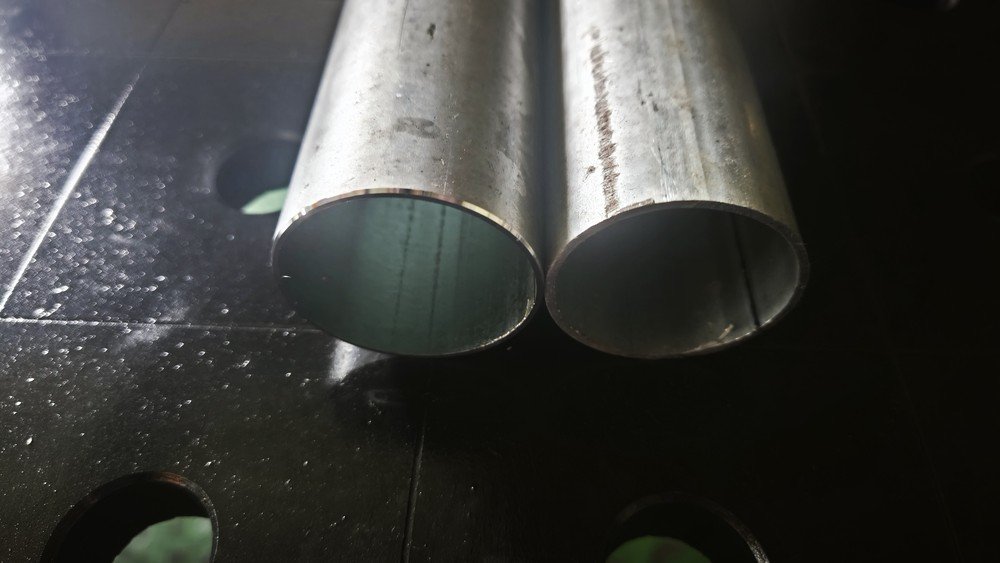

모따기를 마친 Φ50.8 파이프 끝단

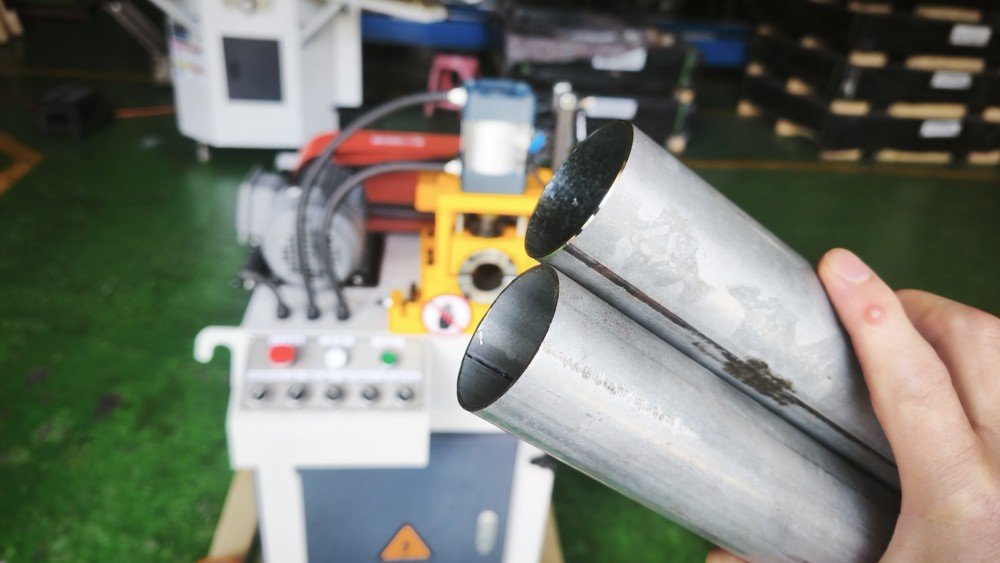

가공한 끝단 확인

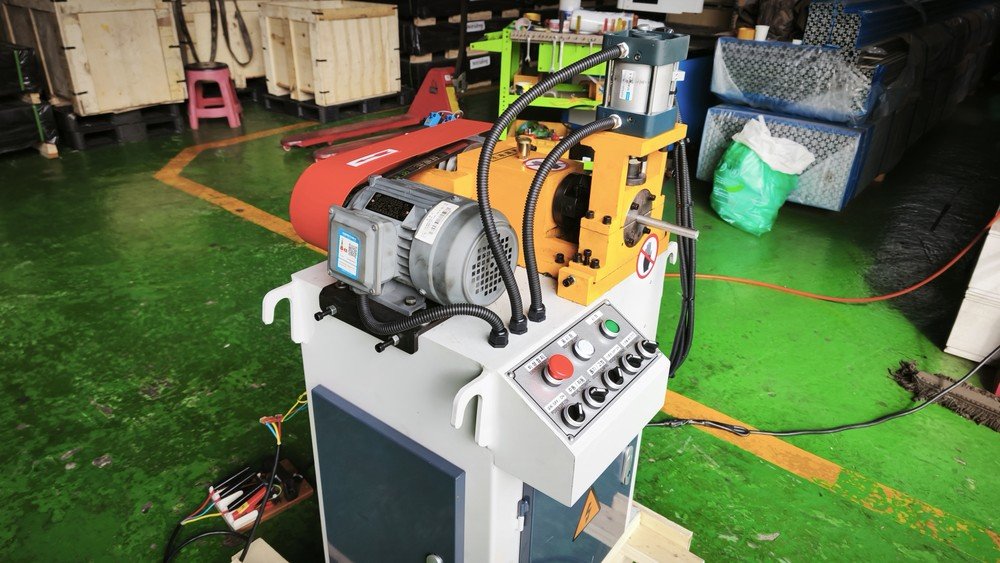

모터와 가공 헤드

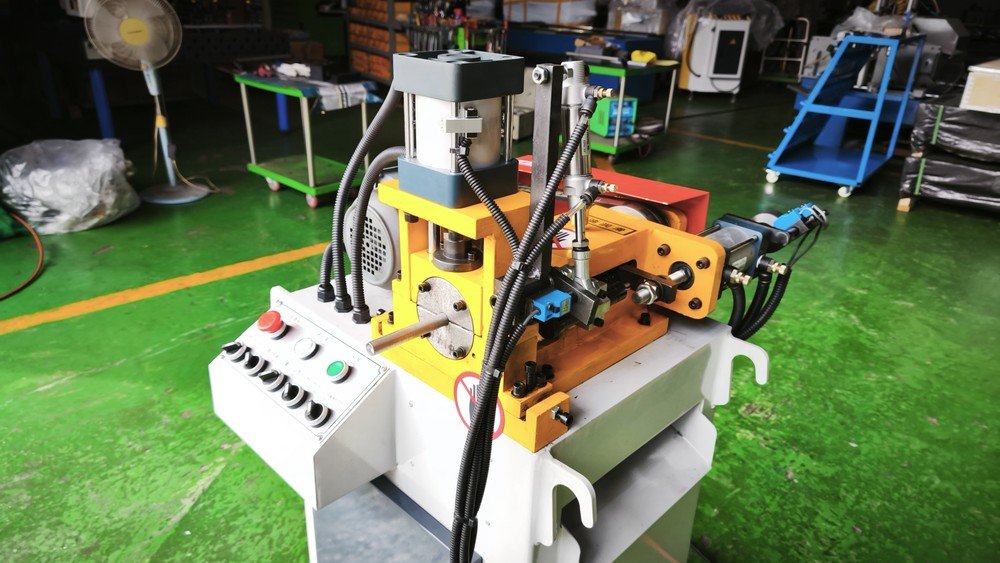

앞에서 본 가공 헤드와 조작반

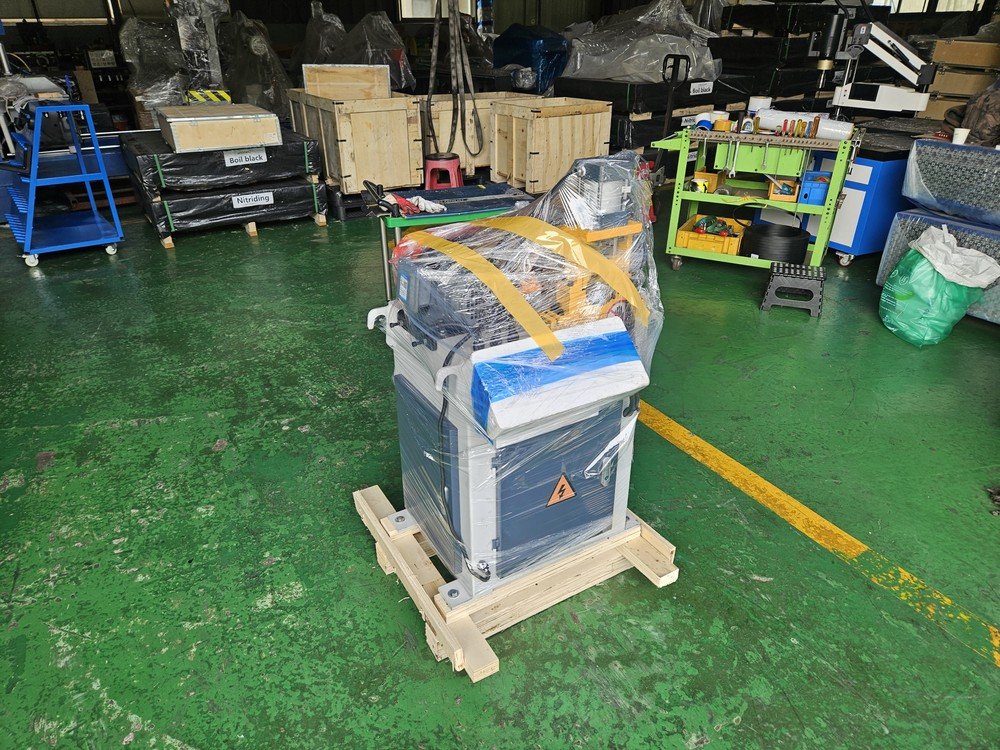

포장을 마친 WTM-50-D

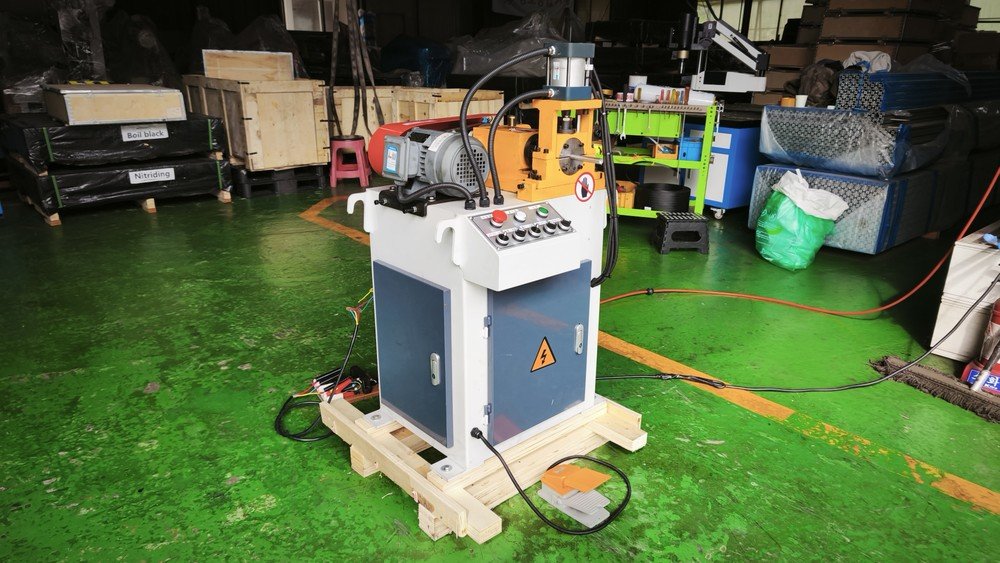

받침 팔레트에 고정한 본체
Selling Points
WTM-50-D의 특징 세 가지
원형 파이프 모따기 챔버 4종 가운데 WTM-50-D에 해당하는 내용입니다. 공급 방식과 사후 관리는 4종이 같습니다.
01
한 번 고정해 끝단 모따기를 한 공정으로 끝냅니다그라인더로 다듬으면 사람마다 각도가 달라집니다. 파이프를 넣고 발판을 밟으면 공압 클램프가 고정해 같은 각도로 가공할 수 있습니다.
02
파이프와 환봉 모두 Φ9부터 Φ52까지파이프와 환봉을 같은 지름 범위로 가공할 수 있습니다. 가공 지름이 바뀌면 클램프 금형만 교체하시면 됩니다.
03
공압 클램프 0.6~0.9MPa — 발판으로 고정합니다발판을 밟으면 고정되고, 떼면 풀립니다. 절삭 중에는 손으로 소재를 잡지 않아도 됩니다.
Why chamfer
끝단을 다듬지 않으면 다음 공정에서 문제가 생깁니다
버(burr)가 남은 끝단은 용접 비드가 깊이 들어가지 않아 용입 불량이 생길 수 있습니다. 조립에서는 O링과 실링면을 긁어 누수가 생기고, 도장에서는 모서리에 도막이 얇게 입혀져 그 자리부터 부식이 생기기 쉽습니다. 손으로 다듬으면 작업자마다 각도가 달라집니다. 챔버는 이 편차를 줄이기 위해 사용하는 기계입니다.
Specifications
WTM-50-D 제원
이 표는 WTM-50-D 한 대의 제원입니다.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V / 60Hz / 삼상 |
|---|
| 소비전력 | 1.5kW |
|---|
| 공기압력 | 0.6 ~ 0.9 MPa |
|---|
| 파이프 모따기 직경 | Φ9mm ~ Φ52mm |
|---|
| 바(환봉) 모따기 직경 | Φ9mm ~ Φ52mm |
|---|
| 표준 부품 | 커터 1개 · 클램프 1세트 |
|---|
| 기계크기(mm) | 550 × 480 × 880 |
|---|
| 중량 | 110 kg |
|---|
Real Product
실물 · 커터 헤드 · 전장부
입고 후 점검할 때 촬영한 실물입니다. 아래 사진은 모두 WTM-50-D 실물입니다.
본체 전경 — 공장 설치 상태
커터 헤드 정면
커터 헤드와 파이프 고정부
전장 판넬 내부 — 차단기·마그네트 배선
공압 클램프 실린더 — 0.6~0.9MPa 구동
커터 홀더 — 인서트 장착부
Result
가공 결과 — WTM-50-D
아래는 WTM-50-D로 Φ42.7 스테인리스 파이프를 가공한 결과입니다.
모따기 가공 끝단 — 스테인리스 Φ42.7
가공 전후 비교 — 같은 로트 2개
가공 완료 파이프 — 끝단 면취 상태
Clamping Mold
함께 사용하는 클램프 금형
챔버는 클램프 금형으로 파이프를 고정합니다. 가공 지름이 바뀌면 기계를 새로 구입하지 않고 금형만 교체하시면 됩니다.
챔버 클램프(바이스) 금형 — 상·하 분할 구조
| 원산지 | 국내산 |
|---|
| 적용 장비 | 원형 파이프 모따기 챔버 |
|---|
| 금형 역할 | 가공할 파이프 외경을 공압으로 고정하고 중심을 맞춥니다 |
|---|
| 재질 · 경도 | SKD-11 고강도 열처리 공구강 (HRC 58~60) |
|---|
| 적용 파이프 규격 | 원형 금속 파이프 외경 Φ12mm ~ Φ60mm (그 밖의 규격은 문의해 주십시오) |
|---|
| 구동 · 고정 방식 | 공압 실린더 연동 상·하 분할 바이스 고정 |
|---|
| 교체 방식 | 원터치 또는 볼트 고정 · 규격별로 교체 |
|---|
| 제조 · 공급원 | 창호종합기계 (CHANGHO INC.) |
|---|
| 제품 상태 | 주문제작 |
|---|
Line-up
원형 파이프 모따기 챔버 4종 한눈에 비교
지금 보고 계신 기종은 WTM-50-D입니다. 조건이 맞지 않으시면 아래에서 다른 기종을 눌러 주십시오.
WTM-50-D 지금 보고 계신 기종
파이프·환봉 Φ9 ~ Φ52mm · 본체 110kg
Order & Shipping
주문 · 출고 안내
납기·사양·부품·전원·시연·사후 관리를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 외경과 소재(파이프·환봉)를 알려 주시면 맞는 기종을 제안해 드립니다.
커터 · 금형
커터와 클램프 금형은 소모품입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
전원 조건
설치 현장의 전기 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
수리는 기계를 입고받아 처리합니다. 소모·수리 부품을 재고로 보유하고 있습니다.
