Double-Side Chamfering Machine
양끝을 한 번에 — 뒤집지 않습니다
DOUBLE-SIDE CHAMFERING MACHINE · WTM-AT-80
헤드가 좌우 2개인 양두 챔버입니다. 파이프 φ10~80mm를 한 번 물려 양끝을 동시에 모따기합니다. 물릴 수 있는 길이는 70~500mm이고, 작업 정밀도는 ±0.1mm입니다.
파이프 φ10 ~ φ80mm길이 70 ~ 500mm± 0.1mm380V 3상
기종 선정 · 견적 문의
Index
이 페이지에서 찾으실 곳
기종과 부속, 주문 안내로 바로 내려갑니다.
2헤드
양끝 동시 가공
φ80
최대 파이프 지름
500mm
최대 물림 길이
±0.1mm
작업 정밀도
How to choose
양두를 고르실 때 보시는 세 가지
단두(1헤드) 기종과 갈리는 축은 「양끝을 다 다듬는가」 하나입니다.
① 양끝 가공 여부
한쪽만 다듬으시면 단두 기종이 맞습니다. 양끝이면 뒤집는 공정이 통째로 없어집니다.
② 파이프 길이
두 헤드 사이 간격이 물릴 수 있는 길이입니다. 70mm부터 500mm까지 받습니다.
③ 파이프 바깥지름
φ10~80mm 범위입니다. 이보다 크면 단두 대구경 기종을 보십시오.
Why double-side
뒤집어 두 번 물면 양끝 길이가 갈립니다
한쪽을 다듬고 뒤집어 다시 물리면 두 번째 물림에서 위치가 미세하게 달라집니다. 그 차이가 파이프 길이 편차로 남고, 조립에서 한쪽만 뜨는 원인이 됩니다. 양두는 한 번의 물림으로 좌우를 동시에 잡아 그 편차가 생길 자리를 없앱니다. 덤으로 물리고 빼는 동작이 절반으로 줄어듭니다.

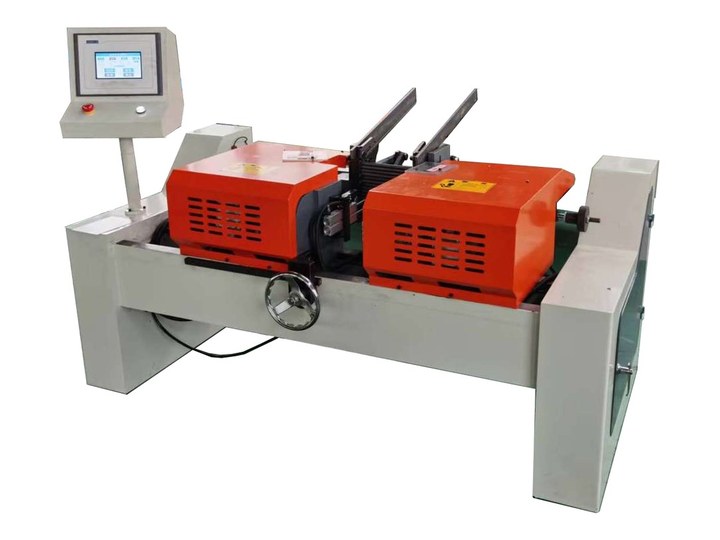

WTM-AT-80
양두 원형 파이프 모따기 챔버
Double-Side Chamfering Machine WTM-AT-80
01
한 번 물려 양끝을 동시에 — 뒤집지 않습니다헤드가 좌우 2개입니다. 파이프를 뒤집어 다시 물리는 공정이 통째로 없어집니다.
02
모따기 길이 70 ~ 500mm — 짧은 토막도 받습니다양두는 두 헤드 사이 간격이 곧 물릴 수 있는 길이입니다. 70mm 토막부터 500mm까지 잡힙니다.
03
작업 정밀도 ±0.1mm — 양끝 길이가 갈리지 않습니다한 번에 잡으면 좌우 절삭량이 같습니다. 뒤집어 두 번 무는 방식에서 생기던 길이 편차가 사라집니다.
| 원산지 | 중국산 |
|---|---|
| 사용전원 | 380V / 60Hz / 3상 |
| 소비전력 | 2.2kW × 2 |
| 공기압력 | 0.6 ~ 0.9 MPa |
| 파이프 모따기 직경 | φ 10mm ~ φ 80mm |
| 모따기 길이 | 70mm ~ 500mm |
| 작업 정밀도 | ± 0.1mm |
| 표준 부품 | 커터 2개 · 클램프 1세트 |
| 기계크기(mm) | 2000 × 1200 × 1500 |
| 중량 | 800 kg |
| 제품 상태 | 주문제작 |
양끝 가공이 필요하신지만 알려 주십시오
파이프 지름과 길이만 주시면 양두가 맞는지 바로 봐 드립니다.
055-327-4112 대표
010-4465-4112 휴대전화
geonics@hanmail.net 이메일
Real Product
가공 결과 — 양끝 동시 모따기
한 번 물려 양끝을 함께 가공한 결과입니다. 네 본이 같은 면으로 나옵니다.

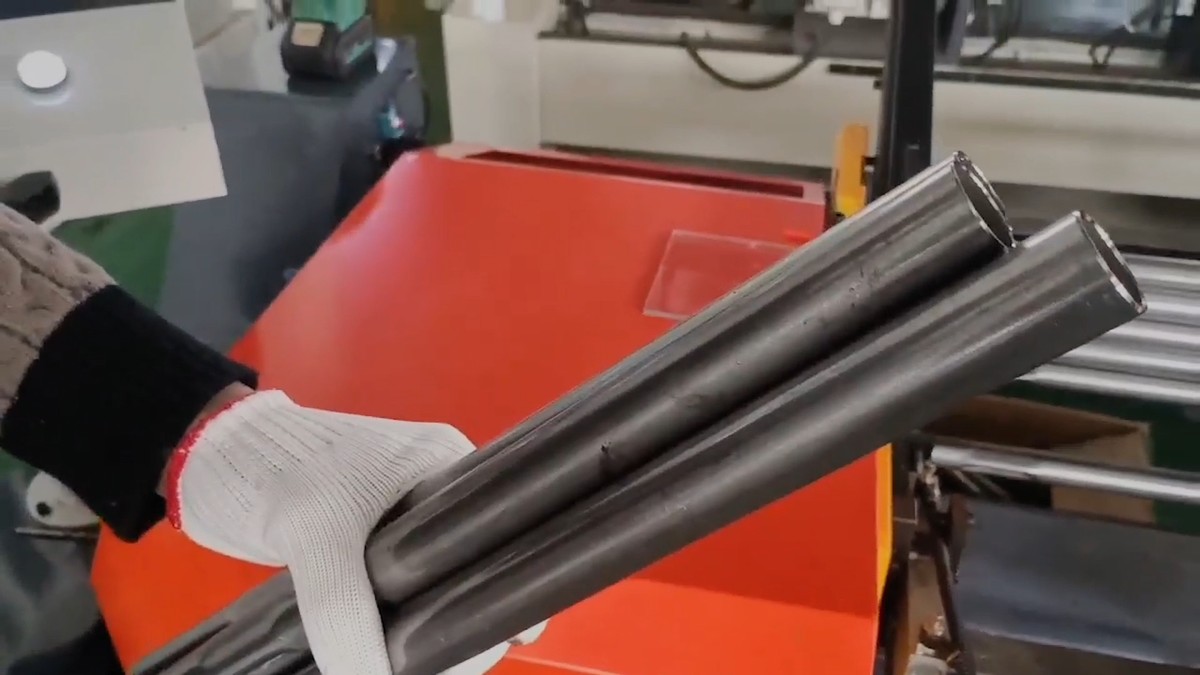

양끝 동시 가공 — 한 번 물려 양쪽 모따기가 끝난 파이프

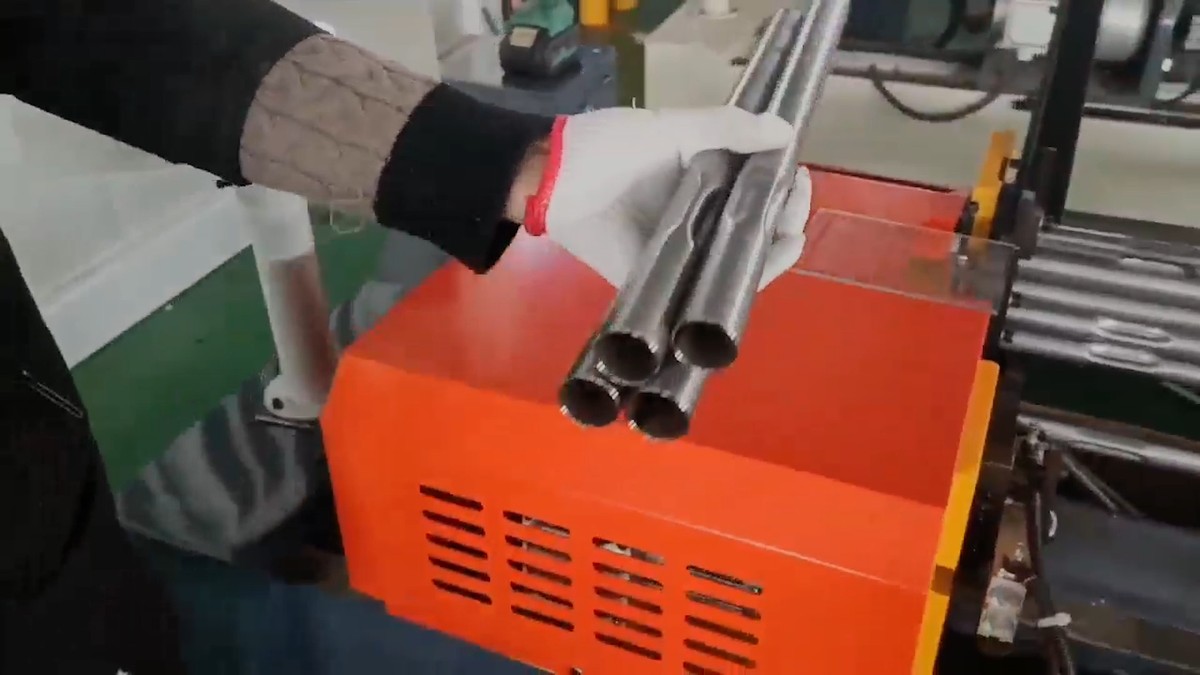

가공 결과 — 끝단 모따기 4본, 편차 없이 같은 면
Clamping Mold
함께 쓰는 클램프 금형
챔버는 파이프를 척이 아니라 금형으로 물립니다. 물리는 지름이 바뀌면 금형을 바꿉니다 — 기계를 새로 들이는 것이 아니라 이 부품만 갈면 됩니다.

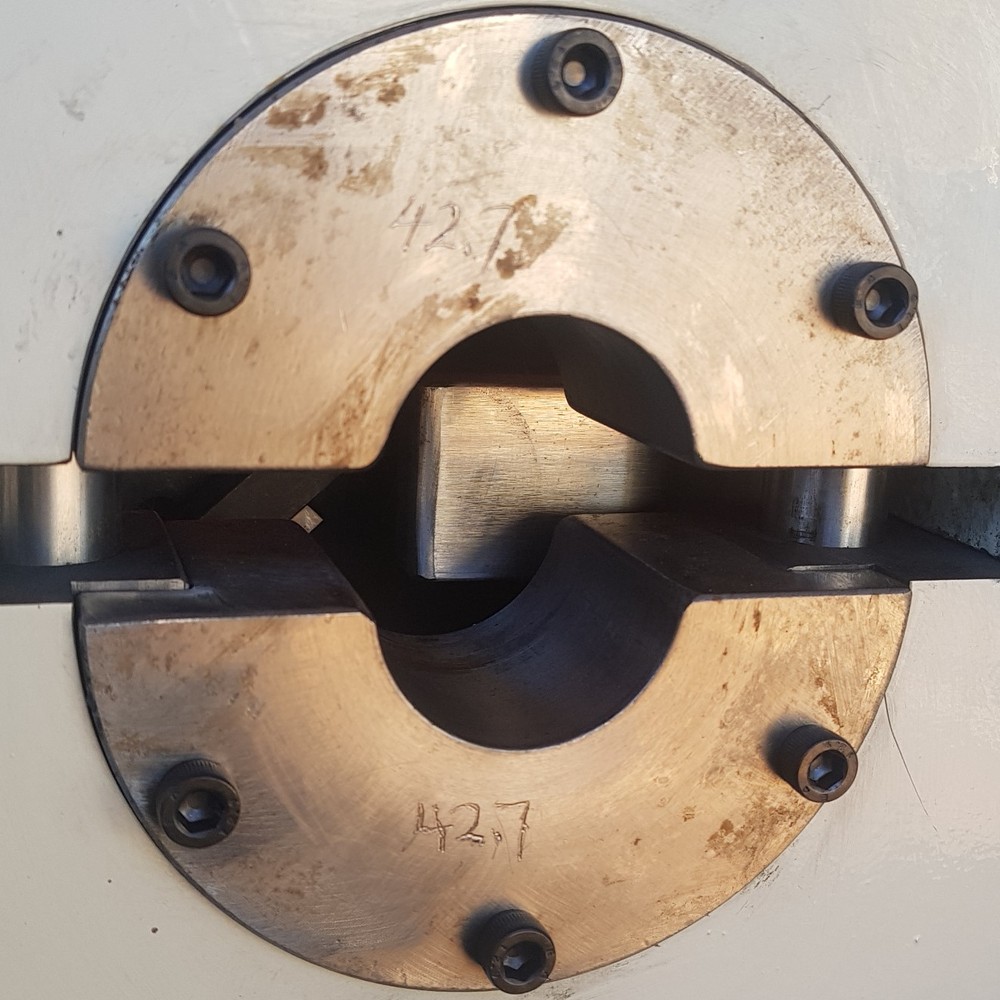

챔버 클램프(바이스) 금형 — 상·하 분할 구조
| 원산지 | 국내산 |
|---|---|
| 적용 장비 | 원형 파이프 모따기 챔버기 전 기종 |
| 금형 역할 | 가공 파이프 외경 자동 클램핑 및 동심도 고정 |
| 재질 · 경도 | SKD-11 고강도 열처리 공구강 (HRC 58~60) |
| 적용 파이프 규격 | 원형 금속 파이프 외경 Φ12mm ~ Φ60mm 대응 |
| 구동 · 고정 방식 | 공압 · 유압 실린더 연동 상·하 분할 바이스 고정 |
| 교체 방식 | 원터치 · 볼트 고정, 규격별 신속 교체 |
| 제조 · 공급원 | 창호종합기계 (CHANGHO INC.) |
| 제품 상태 | 주문제작 |
Order & Delivery
주문 · 납기 안내
납기·사양·부품·전원·시연·A/S를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 바깥지름과 형상만 알려 주시면 맞는 기종을 골라 드립니다.
커터 · 금형
커터와 클램프 금형은 소모품입니다. 규격별로 보유하고 있어 부품 대기 없이 처리합니다.
전원 조건
설치 현장의 수전 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다.
A/S
수리는 입고 처리합니다. 소모·수리 부품을 자체 보유합니다.
