Chamfering & Beveling Machine
모따기와 베벨링을 한 번에 WTM-150-DB
CHAMFERING & BEVELING MACHINE · WTM-150-DB
끝단 모따기에 베벨링(용접 개선)이 더해진 챔버입니다. 파이프는 φ80~φ150mm, 환봉은 φ65~φ130mm 범위로 물립니다.
파이프 φ80 ~ φ150mm환봉 φ65 ~ φ130mm모따기 + 베벨링주문제작
이 기종 견적 문의
φ150
최대 파이프 지름
φ130
최대 환봉 지름
2.2kW
소비전력
450kg
본체 중량
이 계열 9품목 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
WTM-150-DB에 문의가 많은 세 가지
모따기 + 베벨링 챔버 기종군 2종 가운데 WTM-150-DB만의 값입니다. 공급 방식과 사후 관리는 2종이 같습니다.
01
모따기와 베벨링을 한 번 물려 끝냅니다모따기 전용 150-D와 같은 본체에 베벨링이 더해진 기종입니다. 용접 개선(開先)을 따로 가공하지 않고 같은 자리에서 처리합니다.
02
받는 지름은 150-D와 같습니다 — 파이프 φ80~150물리는 범위·본체·전원이 모따기 전용 150-D와 같습니다. 베벨링이 필요 없으시면 모따기 챔버를 확인해 주십시오.
03
용접 전 공정이 하나 줄어듭니다개선 가공을 그라인더로 하면 각도가 사람마다 달라집니다. 같은 척에서 가공하면 로트 전체가 같은 각으로 나옵니다.
Why bevel
개선(開先)을 손으로 가공하면 용접에서 드러납니다
대구경 용접은 개선 각도가 조금만 어긋나도 용입 깊이가 달라집니다. 그라인더로 가공하면 사람마다·자세마다 각도가 달라지고, 그 편차는 비파괴 검사에서야 보입니다. 척에 물려 커터로 가공하면 로트 전체가 같은 각으로 나옵니다. 베벨링 챔버는 그 편차를 없애기 위해 쓰는 기계입니다.
Specifications
WTM-150-DB 제원
이 표는 WTM-150-DB 한 대의 값입니다. 같은 기종군 다른 기종의 값은 아래 라인업에서 보실 수 있습니다.
| 원산지 | 국내산 (부품 일부 수입산) |
|---|---|
| 사용전원 | 380V / 60Hz / 3상 |
| 소비전력 | 2.2kW × 6P |
| 공기압력 | 0.6 ~ 0.9 MPa |
| 파이프 모따기 직경 | φ 80mm ~ φ 150mm |
| 바(환봉) 모따기 직경 | φ 65mm ~ φ 130mm |
| 베벨링 | 모따기와 동시 가공 (각도·범위는 문의) |
| 표준 부품 | 커터 1개 · 클램프 1세트 |
| 기계크기(mm) | 930 × 750 × 1350 |
| 중량 | 450 kg |
| 제품 상태 | 주문제작 |
Real Product
가공 장면 — WTM-150-DB
아래는 WTM-150-DB 실기 가공 영상에서 뽑은 장면입니다. 모따기와 베벨링이 한 번의 물림으로 끝나는 구간입니다.

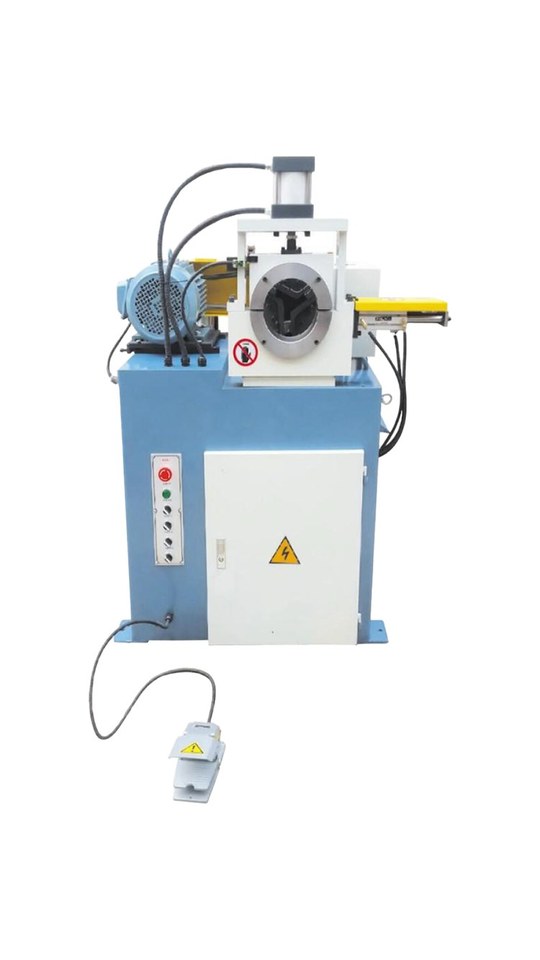

WTM-150-DB 전경 — 소재 투입부와 조작 패널
커터 헤드 — 척에 물린 파이프 끝단으로 진입
가공 중 — 척과 커터 디스크
조작 패널 — 발판 연동 클램프
가공 결과 — 외측 베벨 + 내경 면취가 한 번에
본체 정면 — 척 · 커터 · 안전 커버
Clamping Mold
함께 쓰는 클램프 금형
챔버는 파이프를 척이 아니라 금형으로 물립니다. 물리는 지름이 바뀌면 금형을 바꿉니다 — 기계를 새로 구입하지 않고 이 부품만 교체하시면 됩니다.
챔버 클램프(바이스) 금형 — 상·하 분할 구조
| 원산지 | 국내산 |
|---|---|
| 적용 장비 | 원형 파이프 모따기 챔버기 전 기종 |
| 금형 역할 | 가공 파이프 외경 자동 클램핑 및 동심도 고정 |
| 재질 · 경도 | SKD-11 고강도 열처리 공구강 (HRC 58~60) |
| 적용 파이프 규격 | 원형 금속 파이프 외경 Φ12mm ~ Φ60mm 대응 |
| 구동 · 고정 방식 | 공압 · 유압 실린더 연동 상·하 분할 바이스 고정 |
| 교체 방식 | 원터치 · 볼트 고정, 규격별 신속 교체 |
| 제조 · 공급원 | 창호종합기계 (CHANGHO INC.) |
| 제품 상태 | 주문제작 |
Line-up
모따기 + 베벨링 챔버 2종 가운데 이 자리입니다
지금 보고 계신 기종은 WTM-150-DB입니다. 조건이 맞지 않으시면 아래에서 옆 기종을 눌러 주십시오.
WTM-150-DB 지금 보고 계신 기종
파이프 φ80 ~ φ150mm · 모따기 + 베벨링
WTM-250-DB
원형 파이프 모따기 챔버
107 계열 전체
Order & Delivery
주문 · 납기 안내
납기·사양·부품·전원·시연·A/S를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 바깥지름과 형상만 알려 주시면 맞는 기종을 골라 드립니다.
커터 · 금형
커터와 클램프 금형은 소모품입니다. 규격별로 보유하고 있어 부품 대기 없이 처리합니다.
전원 조건
설치 현장의 수전 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다.
A/S
수리는 입고 처리합니다. 소모·수리 부품을 자체 보유합니다.
