Single End Chamfering Machine
원형 파이프 끝단 모따기 4종
SINGLE END CHAMFERING MACHINE · 4 MODELS
파이프와 환봉 끝단을 클램프로 고정해 C 모따기하는 챔버입니다. 가공할 수 있는 지름에 따라 Φ9mm부터 Φ150mm까지 4종으로 나뉩니다.
파이프 Φ9 ~ Φ150mm380V 삼상
기종 선정 · 견적 문의Line-up
이 페이지의 4종
왼쪽부터 가공 지름이 커집니다.
WTM-50-D — 소구경 · Φ9 ~ Φ52mm
WTM-80-D — 중구경 · Φ20 ~ Φ80mm
WTM-130-D — 대구경 · Φ38 ~ Φ130mm
WTM-150-D — 대구경 · 파이프 Φ80 ~ Φ150mm
Index
이 페이지에서 찾으실 곳
기종과 부속, 주문 안내로 바로 이동하실 수 있습니다.
이 계열 8기종 — 아래에서 기종별 사양을 보실 수 있습니다
Video

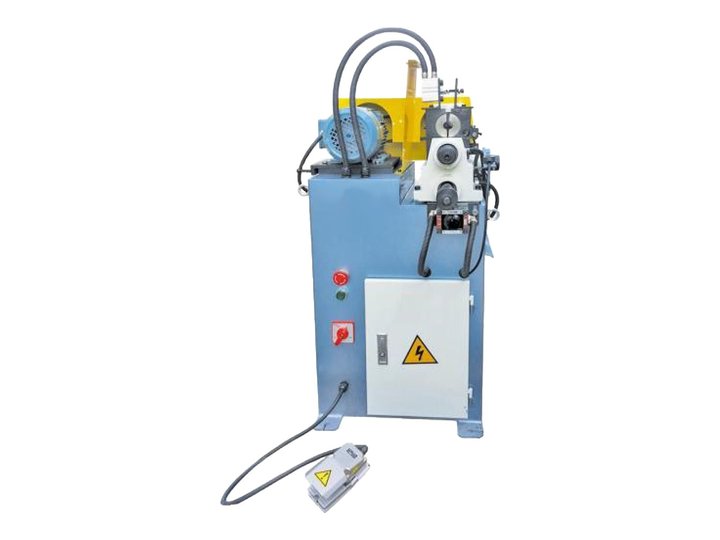

PVC 원형 파이프 끝단 모따기 가공 — 원형 파이프 모따기 챔버 4종 · 창호종합기계 유튜브

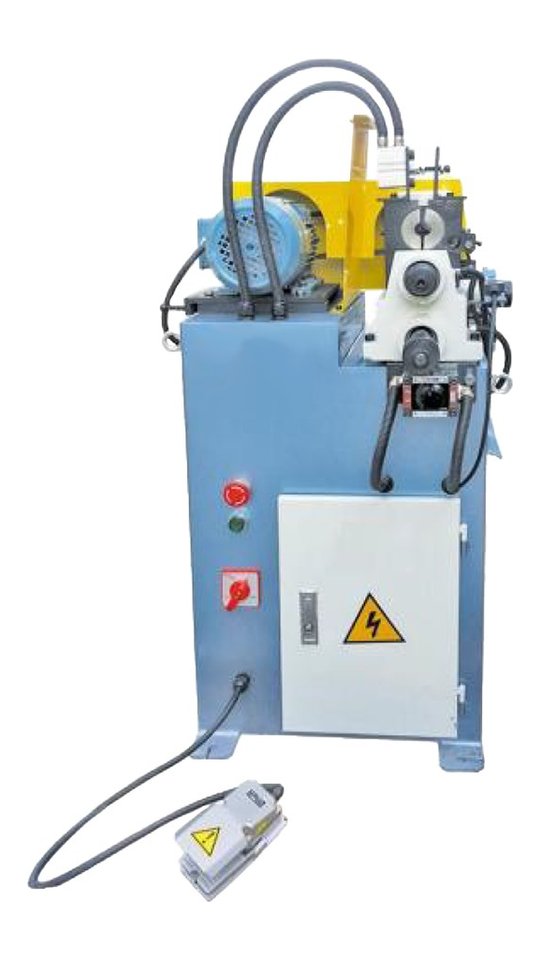

원형 파이프 모따기 가공 — 원형 파이프 모따기 챔버 4종 · 창호종합기계 유튜브
Field Test
실물 · PVC 파이프 모따기 작업 사례
원형 파이프 모따기 챔버로 PVC 파이프 끝단을 모따기하고, 가공한 끝단을 저희 공장에서 확인한 사진입니다. 사진 속 기계는 이 페이지에서 소개하는 기종과 다를 수 있습니다.

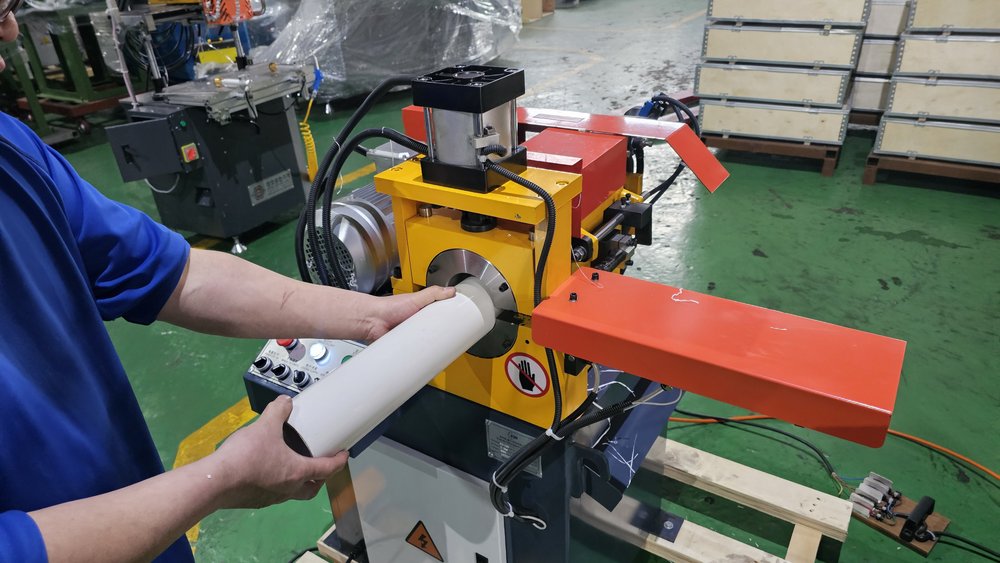

PVC 파이프 모따기 — 파이프 넣기

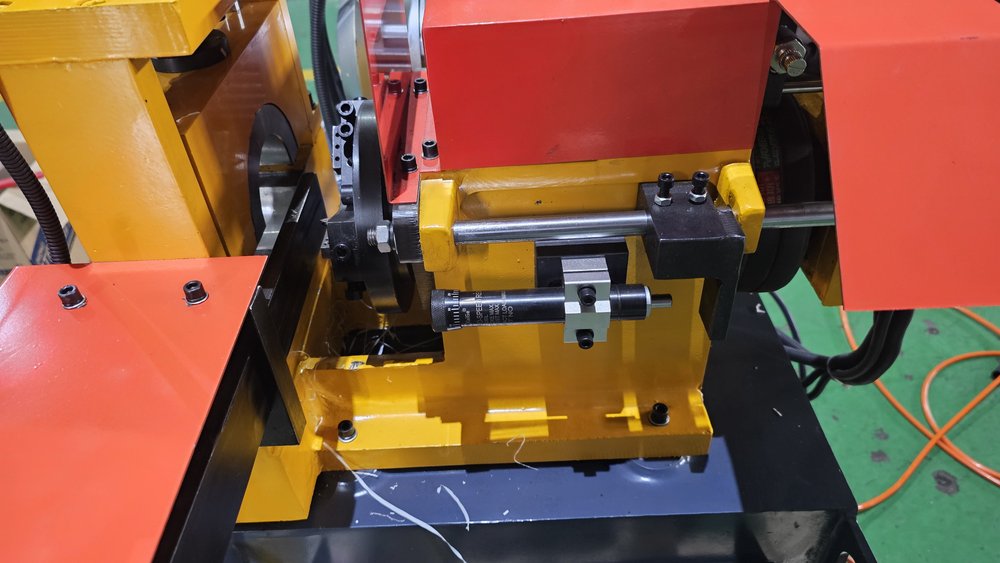

가공 헤드와 클램프

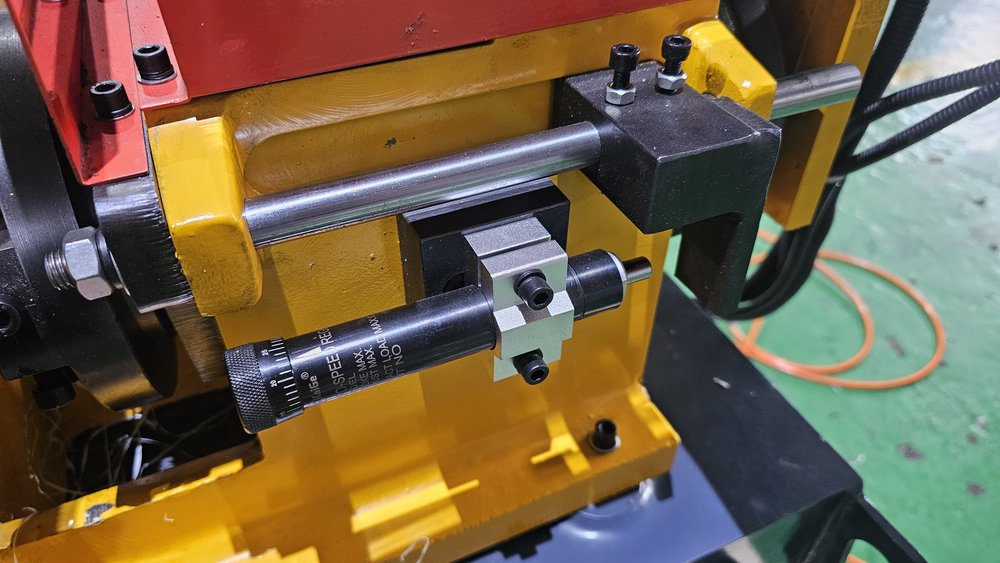

클램프와 이송 축

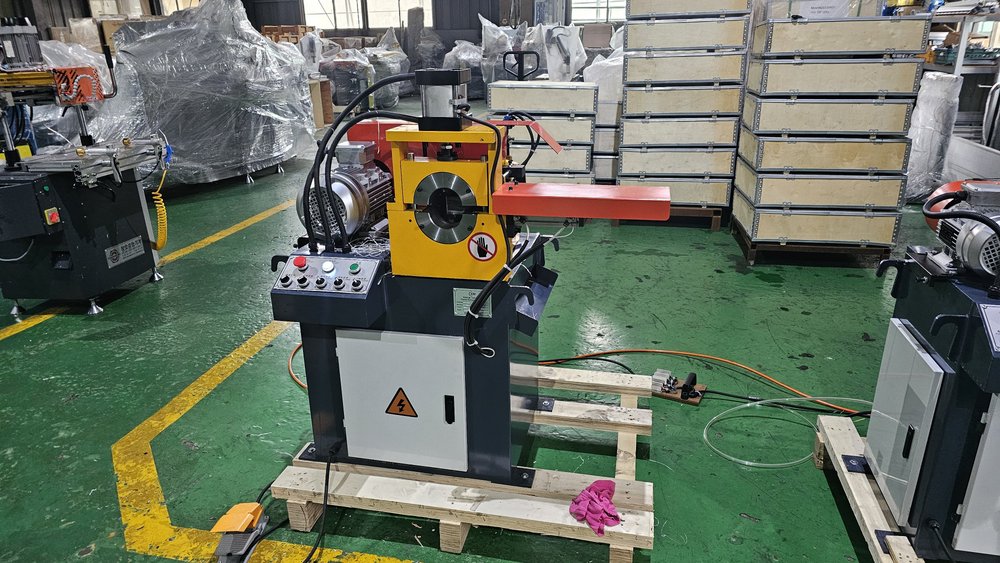

팔레트 위 챔버 머신 전체

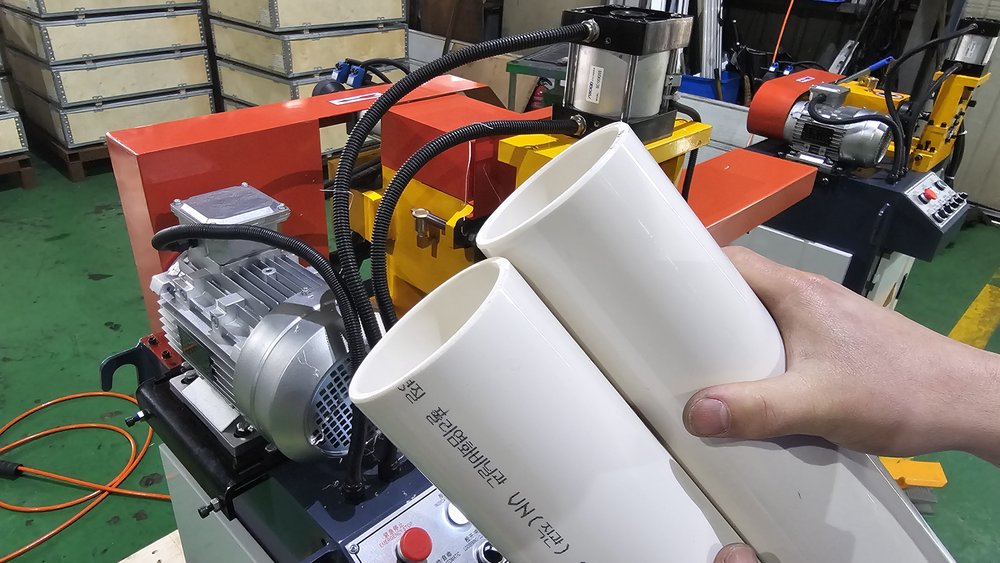

모따기를 마친 PVC 파이프

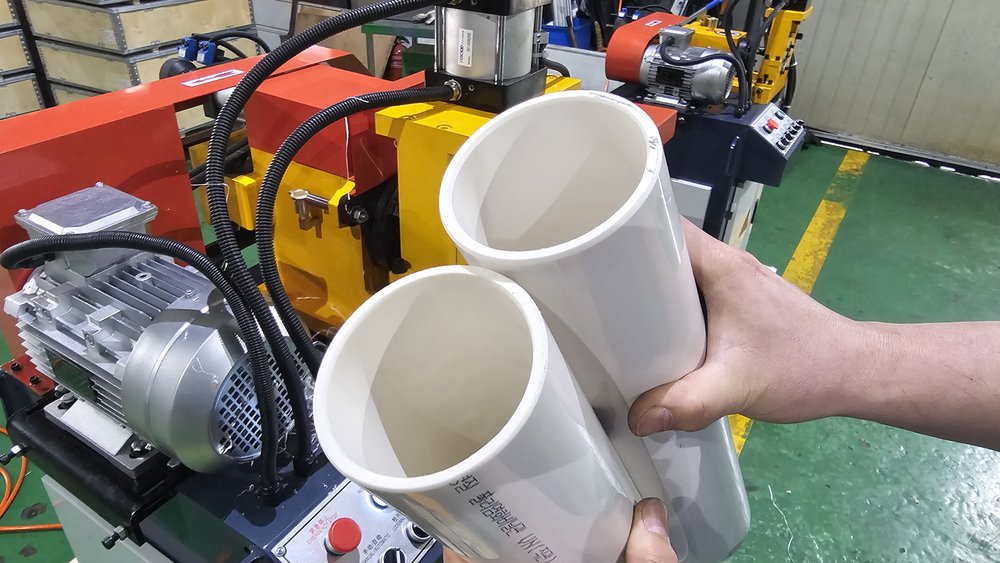

모따기한 파이프 끝단 두 개

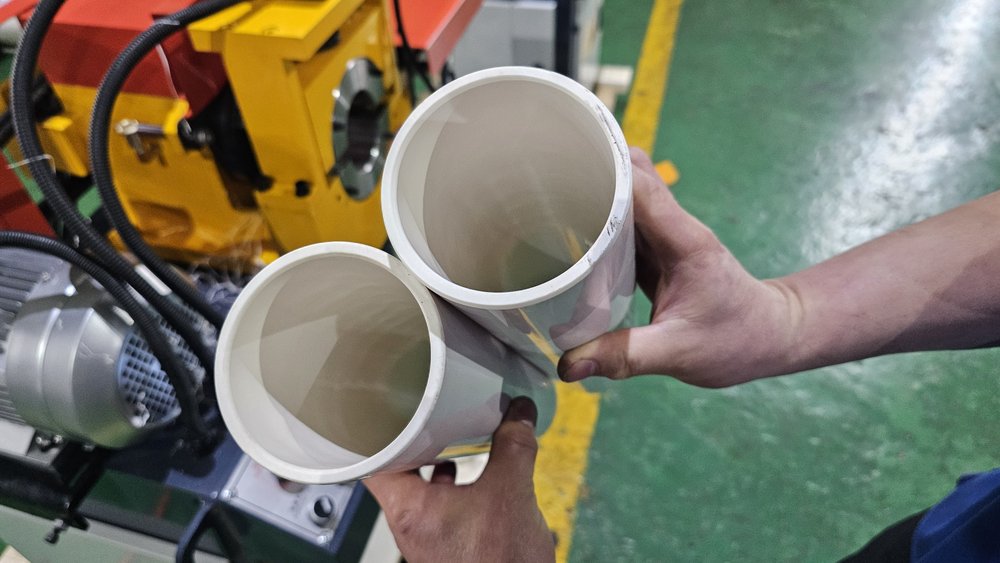

가공한 끝단 확인
How to choose
고르실 때 확인하실 세 가지
나머지 사양은 가공 지름에 따라 정해집니다.
① 파이프 외경
가공하실 파이프의 가장 작은 외경과 가장 큰 외경을 재 주십시오. 두 값이 모두 가공 범위에 드는 기종을 고르시면 됩니다.
② 환봉 작업 여부
80-D·130-D·150-D는 환봉 범위가 파이프보다 좁습니다(50-D는 같습니다). 환봉 작업이 많으시면 제원표의 환봉 항목을 따로 확인해 주십시오.
③ 베벨링 필요 여부
이 페이지의 네 기종은 C 모따기 전용입니다. 베벨링(용접 개선)까지 필요하시면 베벨링 챔버를 확인해 주십시오.
Why chamfer
끝단을 다듬지 않으면 다음 공정에서 문제가 생깁니다
버(burr)가 남은 끝단은 용접 비드가 깊이 들어가지 않아 용입 불량이 생길 수 있습니다. 조립에서는 O링과 실링면을 긁어 누수가 생기고, 도장에서는 모서리에 도막이 얇게 입혀져 그 자리부터 부식이 생기기 쉽습니다. 손으로 다듬으면 작업자마다 각도가 달라집니다. 챔버는 이 편차를 줄이기 위해 사용하는 기계입니다.
WTM-50-D
원형 파이프 모따기 챔버
Single End Chamfering Machine WTM-50-D
01
한 번 고정해 끝단 모따기를 한 공정으로 끝냅니다그라인더로 다듬으면 사람마다 각도가 달라집니다. 파이프를 넣고 발판을 밟으면 공압 클램프가 고정해 같은 각도로 가공할 수 있습니다.
02
파이프와 환봉 모두 Φ9부터 Φ52까지파이프와 환봉을 같은 지름 범위로 가공할 수 있습니다. 가공 지름이 바뀌면 클램프 금형만 교체하시면 됩니다.
03
공압 클램프 0.6~0.9MPa — 발판으로 고정합니다발판을 밟으면 고정되고, 떼면 풀립니다. 절삭 중에는 손으로 소재를 잡지 않아도 됩니다.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V / 60Hz / 삼상 |
|---|
| 소비전력 | 1.5kW |
|---|
| 공기압력 | 0.6 ~ 0.9 MPa |
|---|
| 파이프 모따기 직경 | Φ9mm ~ Φ52mm |
|---|
| 바(환봉) 모따기 직경 | Φ9mm ~ Φ52mm |
|---|
| 표준 부품 | 커터 1개 · 클램프 1세트 |
|---|
| 기계크기(mm) | 550 × 480 × 880 |
|---|
| 중량 | 110 kg |
|---|
WTM-80-D
원형 파이프 모따기 챔버
Single End Chamfering Machine WTM-80-D
01
Φ80까지 가공합니다 — 50-D보다 큰 구경난간·배관용 중구경 파이프(Φ20~Φ80mm)를 가공합니다.
02
380kg 본체 — 절삭 진동을 줄입니다구경이 커지면 커터에 걸리는 힘도 커집니다. 본체가 무거워(380kg) 절삭할 때 떨림이 적습니다.
03
파이프 Φ20~80 · 환봉 Φ16~52 — 가공 범위가 다릅니다두 범위를 각각 확인해 주십시오.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V / 60Hz / 삼상 |
|---|
| 소비전력 | 1.5kW × 6P |
|---|
| 공기압력 | 0.6 ~ 0.9 MPa |
|---|
| 파이프 모따기 직경 | Φ20mm ~ Φ80mm |
|---|
| 바(환봉) 모따기 직경 | Φ16mm ~ Φ52mm |
|---|
| 표준 부품 | 커터 1개 · 클램프 1세트 |
|---|
| 기계크기(mm) | 800 × 750 × 1350 |
|---|
| 중량 | 380 kg |
|---|
WTM-130-D
원형 파이프 모따기 챔버
Single End Chamfering Machine WTM-130-D
01
Φ130 대구경 — 80-D 범위를 넘는 구경을 가공합니다배관·구조용 대구경 파이프 끝단을 가공합니다.
02
450kg 프레임에 2.2kW × 6P — 저속 고토크6P(6극) 모터는 회전 속도가 낮은 대신 토크가 커서, 대구경 파이프를 깎을 때도 회전수가 잘 떨어지지 않습니다.
03
환봉은 Φ60mm까지 — 파이프 범위와 다릅니다환봉은 Φ32 ~ Φ60mm까지 가공합니다. 환봉 작업이 많으시면 제원표의 환봉 항목을 확인해 주십시오.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V / 60Hz / 삼상 |
|---|
| 소비전력 | 2.2kW × 6P |
|---|
| 공기압력 | 0.6 ~ 0.9 MPa |
|---|
| 파이프 모따기 직경 | Φ38mm ~ Φ130mm |
|---|
| 바(환봉) 모따기 직경 | Φ32mm ~ Φ60mm |
|---|
| 표준 부품 | 커터 1개 · 클램프 1세트 |
|---|
| 기계크기(mm) | 930 × 750 × 1350 |
|---|
| 중량 | 450 kg |
|---|
WTM-150-D
원형 파이프 모따기 챔버
Single End Chamfering Machine WTM-150-D
01
Φ150까지 가공합니다 — 130-D보다 큰 구경Φ130mm를 넘는 배관·구조용 파이프도 외주 없이 직접 모따기할 수 있습니다.
02
본체 크기·전원은 130-D와 같습니다본체 크기·중량·전원이 130-D와 같고, 가공 지름만 Φ80~Φ150mm로 다릅니다.
03
환봉은 Φ65 ~ Φ130mm — 파이프 범위와 다릅니다파이프와 환봉은 가공 범위가 다릅니다. 환봉 작업이 많으시면 제원표의 환봉 항목을 먼저 확인해 주십시오.
| 원산지 | 국내산 (부품 일부 수입산) |
|---|
| 사용전원 | 380V / 60Hz / 삼상 |
|---|
| 소비전력 | 2.2kW × 6P |
|---|
| 공기압력 | 0.6 ~ 0.9 MPa |
|---|
| 파이프 모따기 직경 | Φ80mm ~ Φ150mm |
|---|
| 바(환봉) 모따기 직경 | Φ65mm ~ Φ130mm |
|---|
| 표준 부품 | 커터 1개 · 클램프 1세트 |
|---|
| 기계크기(mm) | 930 × 750 × 1350 |
|---|
| 중량 | 450 kg |
|---|
| 제품 상태 | 주문제작 |
|---|
Real Product
실물 · 커터 헤드 · 전장부
입고 후 점검할 때 촬영한 실물입니다. 아래 사진은 모두 WTM-50-D 실물입니다.

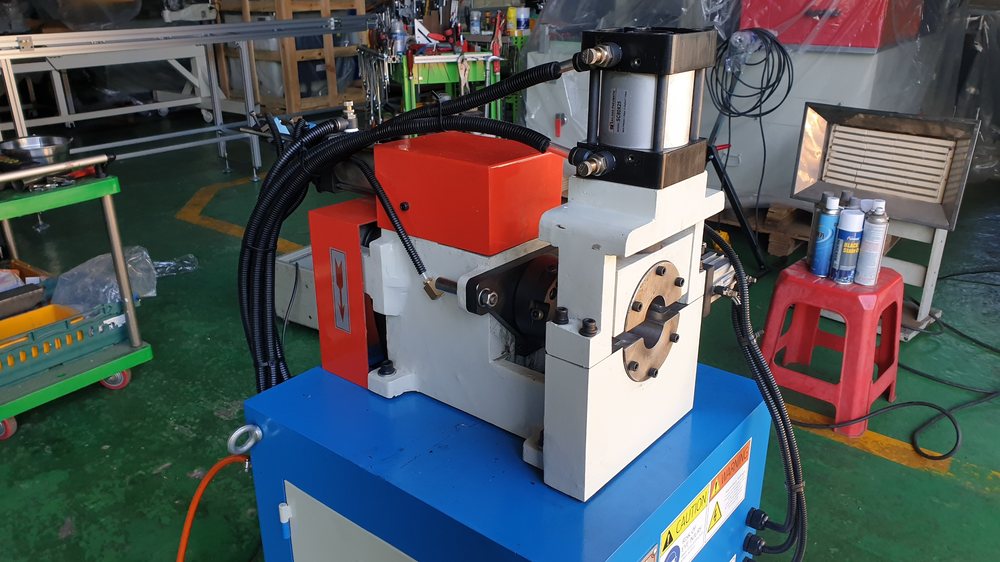

본체 전경 — 공장 설치 상태

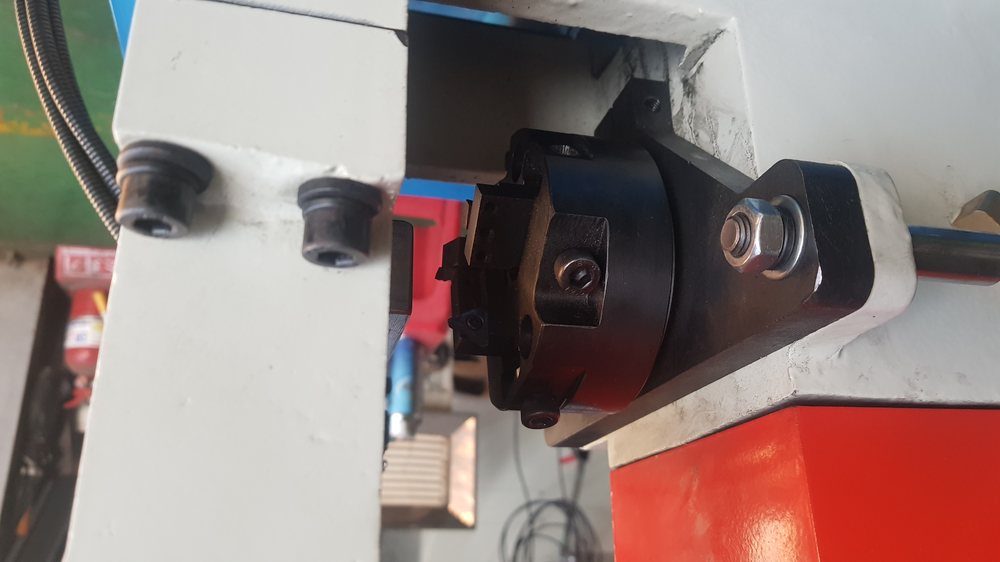

커터 헤드 정면

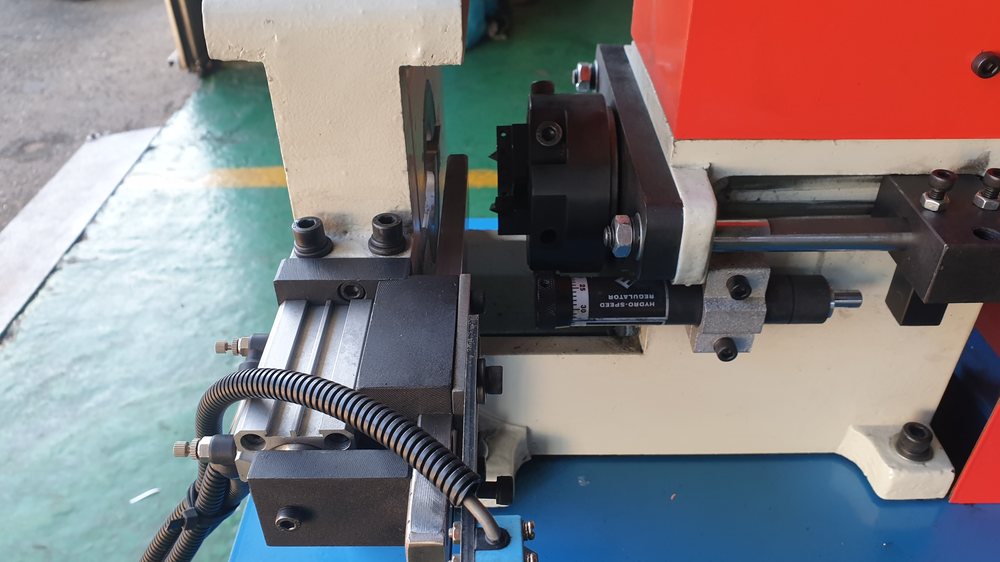

커터 헤드와 파이프 고정부

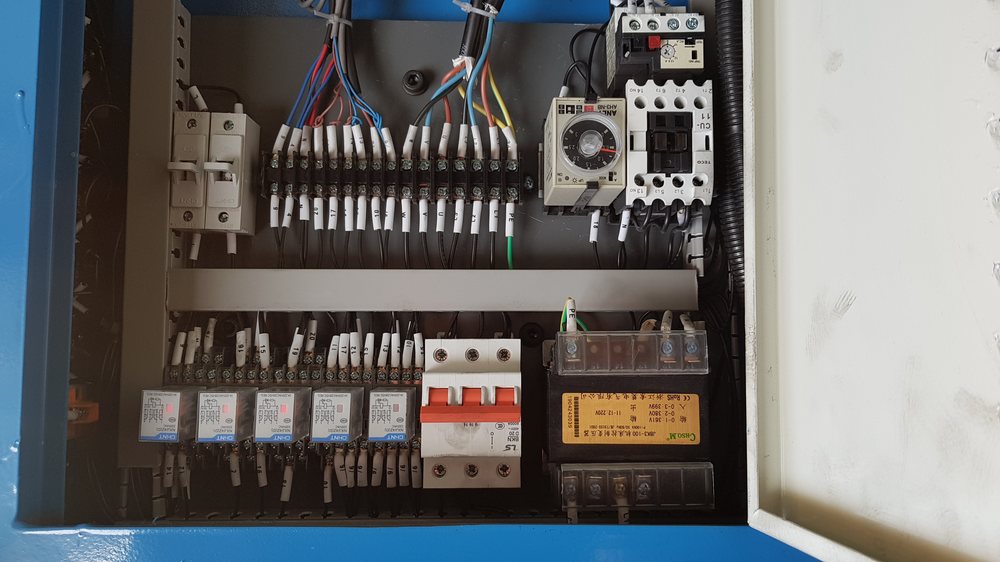

전장 판넬 내부 — 차단기·마그네트 배선
공압 클램프 실린더 — 0.6~0.9MPa 구동

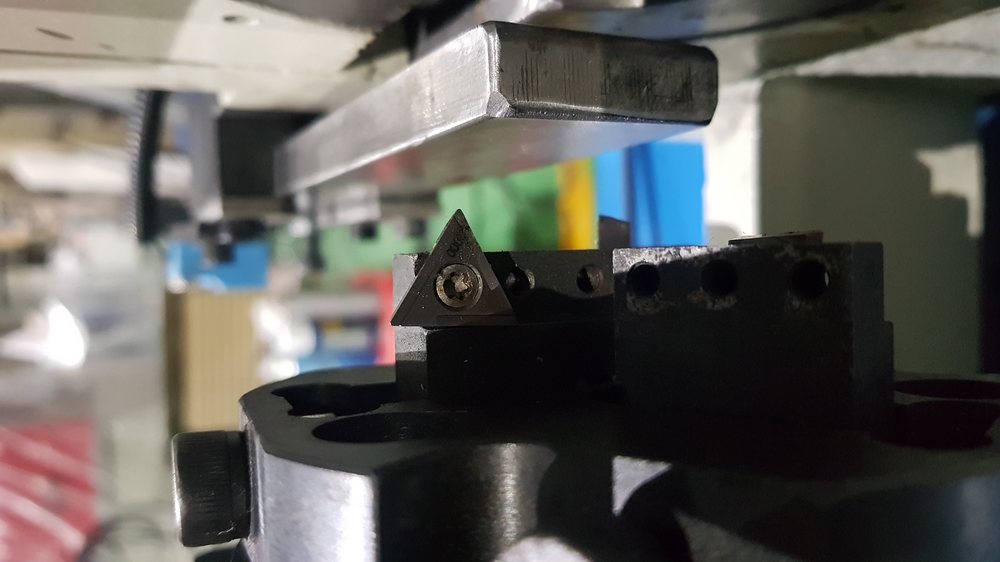

커터 홀더 — 인서트 장착부
Result
가공 결과 — WTM-50-D
아래는 WTM-50-D로 Φ42.7 스테인리스 파이프를 가공한 결과입니다.

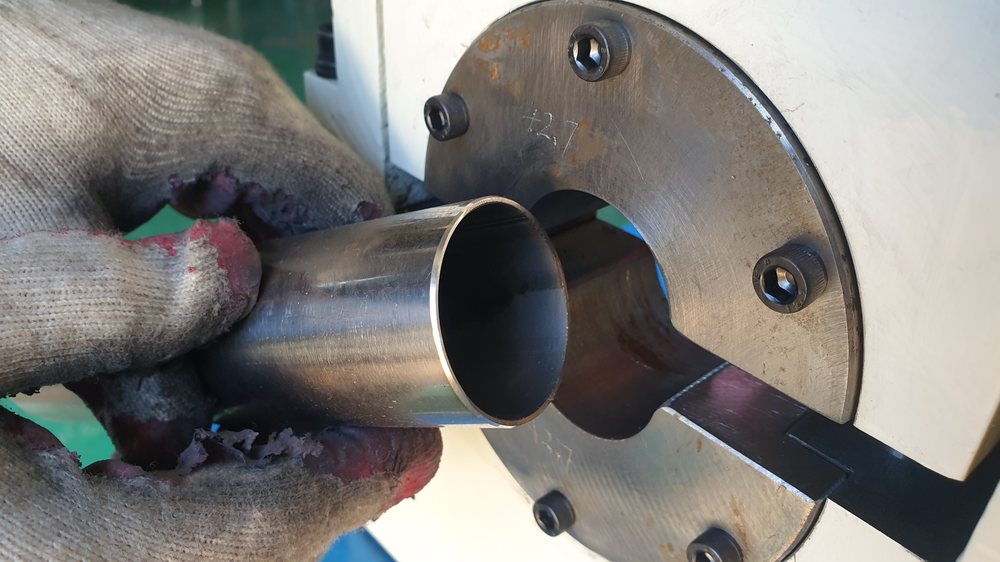

모따기 가공 끝단 — 스테인리스 Φ42.7

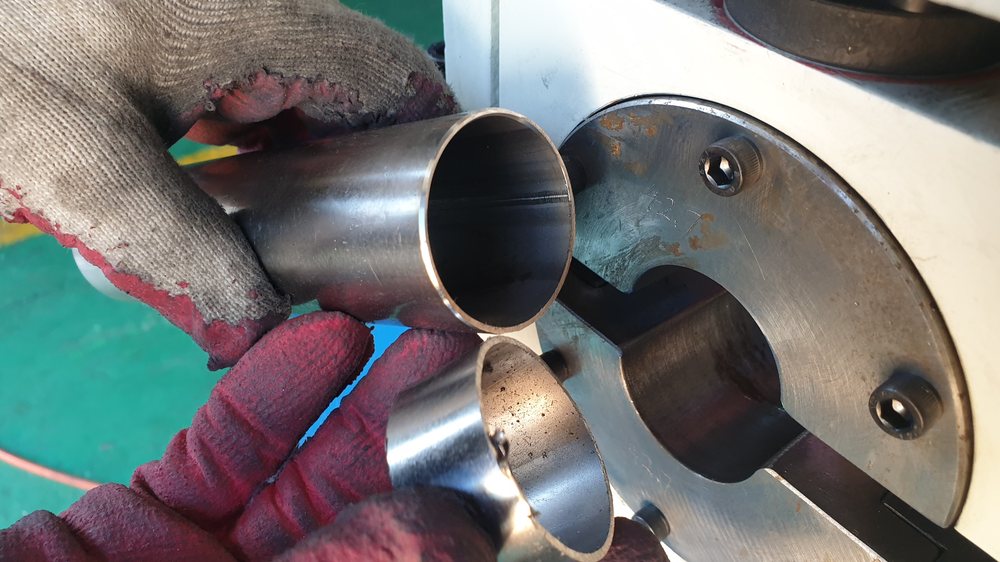

가공 전후 비교 — 같은 로트 2개

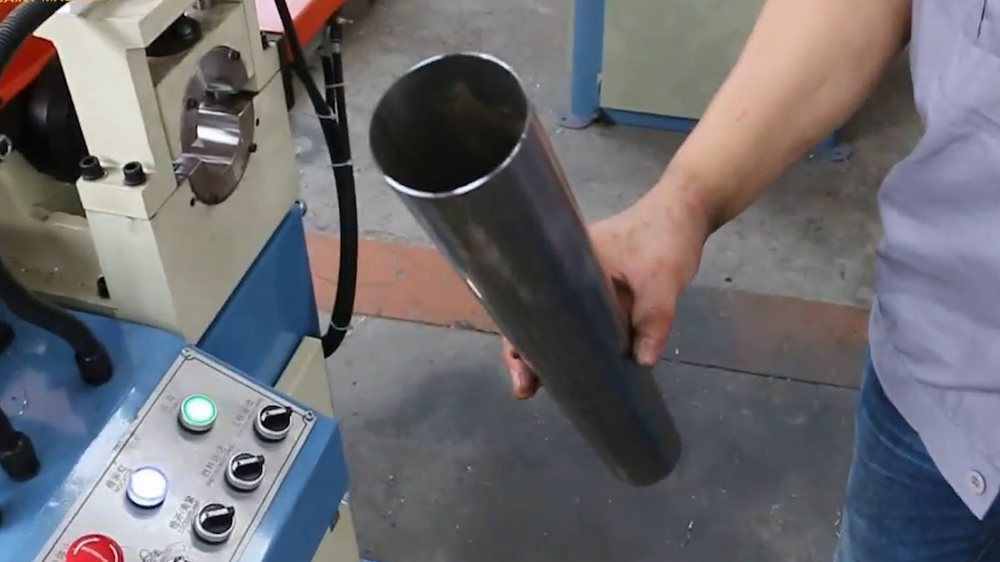

가공 완료 파이프 — 끝단 면취 상태
Model Line-up
모따기 챔버 4종 비교
다시 한 번 — 파이프 외경 · 환봉 여부 · 베벨링 필요 여부, 이 세 가지만 확인하시면 됩니다.
| # | 모델 | 가공 지름 · 기능 | 외형 · 중량 |
|---|
 | 1 | WTM-50-D | 소구경 · Φ9 ~ Φ52mm | 550 × 480 × 880 mm · 110 kg |
| 2 | WTM-80-D | 중구경 · Φ20 ~ Φ80mm | 800 × 750 × 1350 mm · 380 kg |
 | 3 | WTM-130-D | 대구경 · Φ38 ~ Φ130mm | 930 × 750 × 1350 mm · 450 kg |
| 4 | WTM-150-D | 대구경 · 파이프 Φ80 ~ Φ150mm | 930 × 750 × 1350 mm · 450 kg |
· 외형·중량은 본체 기준입니다. · 환봉 범위는 기종에 따라 파이프 범위와 다릅니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.
Clamping Mold
함께 사용하는 클램프 금형
챔버는 클램프 금형으로 파이프를 고정합니다. 가공 지름이 바뀌면 기계를 새로 구입하지 않고 금형만 교체하시면 됩니다.
챔버 클램프(바이스) 금형 — 상·하 분할 구조
| 원산지 | 국내산 |
|---|
| 적용 장비 | 원형 파이프 모따기 챔버 |
|---|
| 금형 역할 | 가공할 파이프 외경을 공압으로 고정하고 중심을 맞춥니다 |
|---|
| 재질 · 경도 | SKD-11 고강도 열처리 공구강 (HRC 58~60) |
|---|
| 적용 파이프 규격 | 원형 금속 파이프 외경 Φ12mm ~ Φ60mm (그 밖의 규격은 문의해 주십시오) |
|---|
| 구동 · 고정 방식 | 공압 실린더 연동 상·하 분할 바이스 고정 |
|---|
| 교체 방식 | 원터치 또는 볼트 고정 · 규격별로 교체 |
|---|
| 제조 · 공급원 | 창호종합기계 (CHANGHO INC.) |
|---|
| 제품 상태 | 주문제작 |
|---|
Order & Shipping
주문 · 출고 안내
납기·사양·부품·전원·시연·사후 관리를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 외경과 소재(파이프·환봉)를 알려 주시면 맞는 기종을 제안해 드립니다.
커터 · 금형
커터와 클램프 금형은 소모품입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
전원 조건
설치 현장의 전기 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
수리는 기계를 입고받아 처리합니다. 소모·수리 부품을 재고로 보유하고 있습니다.
