Chamfering & Beveling Machine
모따기와 용접 개선을 한 번에
CHAMFERING & BEVELING MACHINE · 2 MODELS
끝단 모따기에 베벨링(용접 개선)이 더해진 2종입니다. 150-DB는 파이프 φ80~150mm, 250-DB는 φ150~250mm를 받습니다.
파이프 φ80 ~ φ250mm모따기 + 베벨링
기종 선정 · 견적 문의Line-up
이 페이지의 2종
왼쪽부터 받는 지름이 커집니다.
WTM-150-DB — 파이프 φ80 ~ φ150mm + 베벨링
WTM-250-DB — 파이프 φ150 ~ φ250mm + 베벨링
Index
이 페이지에서 찾으실 곳
기종과 부속, 주문 안내로 바로 내려갑니다.
WTM-150-DB
WTM-250-DB
기종 비교표
클램프 금형
베벨링 없이 모따기만 필요하십니까
주문 · 납기
2종
베벨링 라인업
φ250
최대 파이프 지름
φ80
최소 파이프 지름
450kg
본체 중량 공통
How to choose
고르실 때 한 가지만 보시면 됩니다
두 기종은 「물릴 수 있는 지름」으로만 갈립니다. 본체·전원·기능은 같습니다.
① 파이프 바깥지름
φ150 이하면 150-DB, 넘으면 250-DB입니다. 가장 큰 지름 하나만 재 주십시오.
② 환봉 작업 여부
환봉은 파이프보다 범위가 좁습니다. 각 기종 제원표의 환봉 줄을 따로 보십시오.
③ 설치 전원
두 기종 모두 380V 3상 · 2.2kW입니다. 현장 수전 용량만 확인해 주십시오.
Why bevel
개선(開先)을 손으로 잡으면 용접에서 드러납니다
대구경 용접은 개선 각도가 조금만 어긋나도 용입 깊이가 갈립니다. 그라인더로 잡으면 사람마다·자세마다 각도가 달라지고, 그 편차는 비파괴 검사에서야 보입니다. 척에 물려 커터로 잡으면 로트 전체가 같은 각으로 나옵니다. 베벨링 챔버는 속도를 위한 기계가 아니라 그 편차를 없애려고 쓰는 기계입니다.
WTM-150-DB
원형 파이프 모따기 + 베벨링 챔버
Chamfering & Beveling Machine WTM-150-DB
01
모따기와 베벨링을 한 번 물려 끝냅니다모따기 전용 150-D와 같은 본체에 베벨링이 더해진 기종입니다. 용접 개선(開先)을 따로 잡지 않고 같은 자리에서 처리합니다.
02
받는 지름은 150-D와 같습니다 — 파이프 φ80~150물리는 범위·본체·전원이 모따기 전용 150-D와 같습니다. 베벨링이 필요 없으시면 모따기 챔버 쪽을 보십시오.
03
용접 전 공정이 하나 줄어듭니다개선 가공을 그라인더로 잡으면 각도가 사람마다 달라집니다. 같은 척에서 나오면 그 편차가 없어집니다.
| 원산지 | 국내산 (부품 일부 수입산) |
|---|---|
| 사용전원 | 380V / 60Hz / 3상 |
| 소비전력 | 2.2kW × 6P |
| 공기압력 | 0.6 ~ 0.9 MPa |
| 파이프 모따기 직경 | φ 80mm ~ φ 150mm |
| 바(환봉) 모따기 직경 | φ 65mm ~ φ 130mm |
| 베벨링 | 모따기와 동시 가공 (각도·범위는 문의) |
| 표준 부품 | 커터 1개 · 클램프 1세트 |
| 기계크기(mm) | 930 × 750 × 1350 |
| 중량 | 450 kg |
| 제품 상태 | 주문제작 |
φ150 위인지 아래인지만 알려 주십시오
파이프 바깥지름 하나면 기종이 정해집니다. 통화 1분이면 끝납니다.
055-327-4112 대표
010-4465-4112 휴대전화
geonics@hanmail.net 이메일
WTM-250-DB
원형 파이프 모따기 + 베벨링 챔버
Chamfering & Beveling Machine WTM-250-DB
01
φ250 — 이 대역에서 가장 큰 파이프를 받습니다150 위로 넘어가는 구경은 이 기종이 받습니다. 대구경 배관·구조재 끝단을 그대로 물립니다.
02
베벨링 포함 — 개선 가공까지 한 자리에서대구경일수록 손으로 잡는 개선 편차가 커집니다. 척에 물려 잡으면 로트 전체가 같은 면으로 나옵니다.
03
환봉은 φ135~230 — 파이프 범위와 다릅니다파이프 φ250이 들어간다고 환봉 φ250이 들어가지 않습니다. 환봉 작업은 이 줄로 확인하십시오.
| 원산지 | 국내산 (부품 일부 수입산) |
|---|---|
| 사용전원 | 380V / 60Hz / 3상 |
| 소비전력 | 2.2kW × 6P |
| 공기압력 | 0.6 ~ 0.9 MPa |
| 파이프 모따기 직경 | φ 150mm ~ φ 250mm |
| 바(환봉) 모따기 직경 | φ 135mm ~ φ 230mm |
| 베벨링 | 모따기와 동시 가공 (각도·범위는 문의) |
| 표준 부품 | 커터 1개 · 클램프 1세트 |
| 기계크기(mm) | 930 × 750 × 1350 |
| 중량 | 450 kg |
| 제품 상태 | 주문제작 |
Real Product
가공 장면 — WTM-150-DB
아래는 WTM-150-DB 실기 가공 영상에서 뽑은 장면입니다. 모따기와 베벨링이 한 번의 물림으로 끝나는 구간입니다.

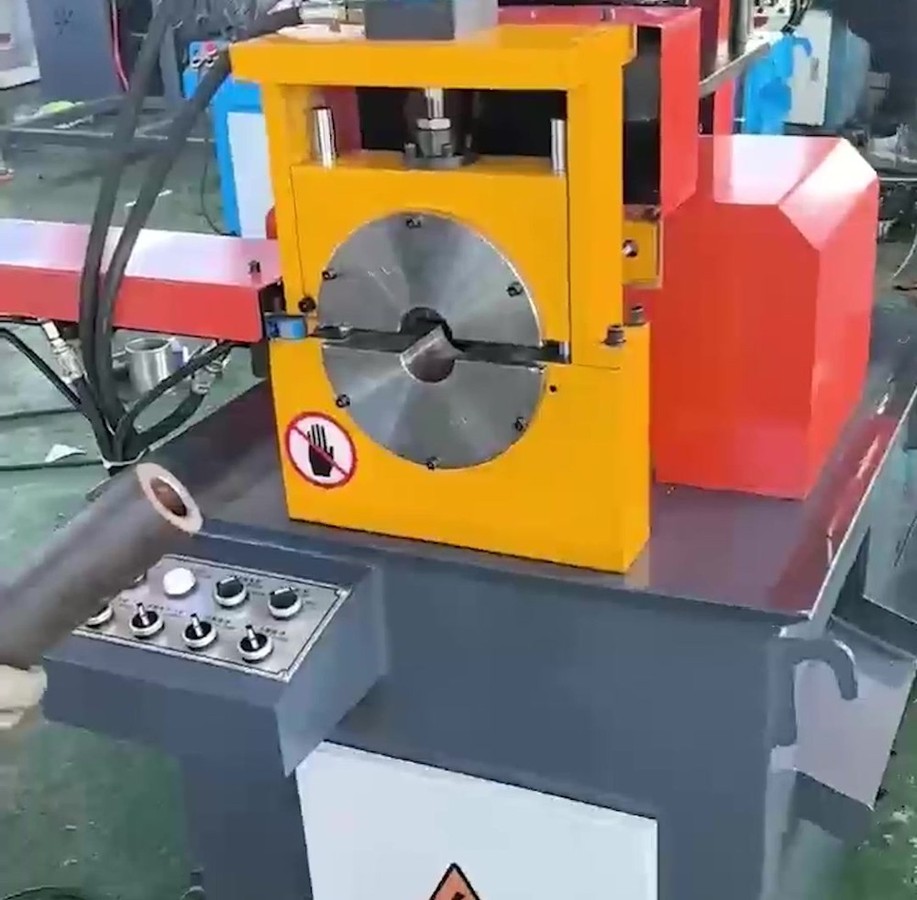

WTM-150-DB 전경 — 소재 투입부와 조작 패널

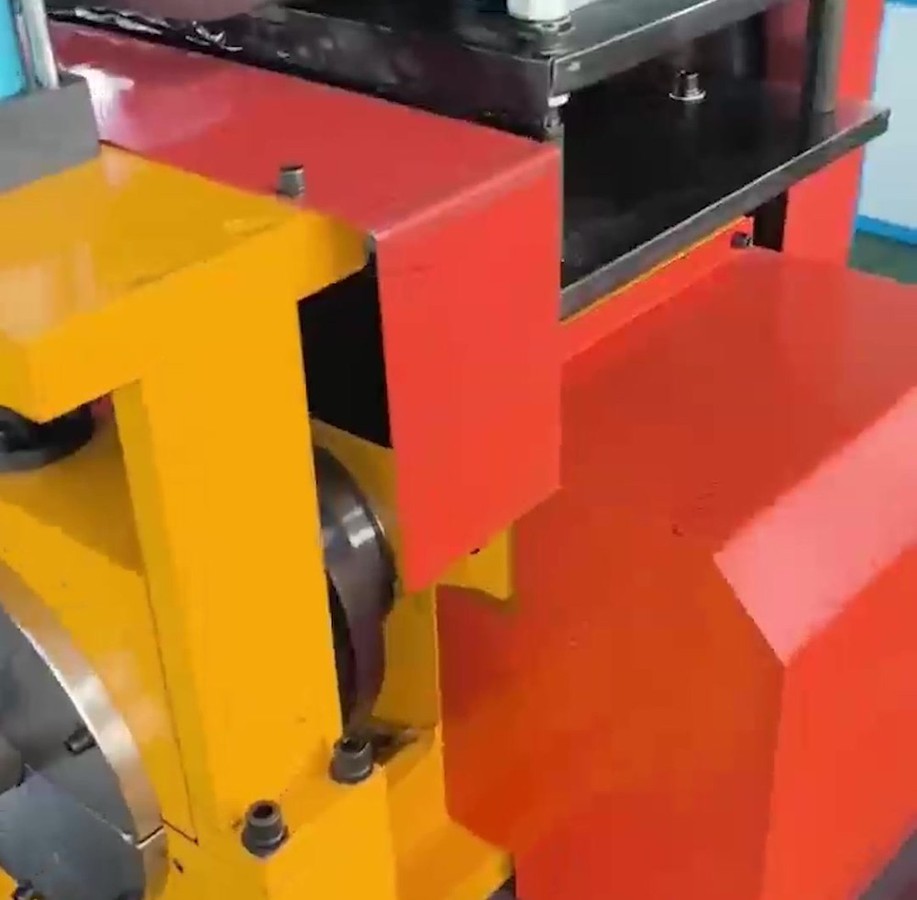

커터 헤드 — 척에 물린 파이프 끝단으로 진입

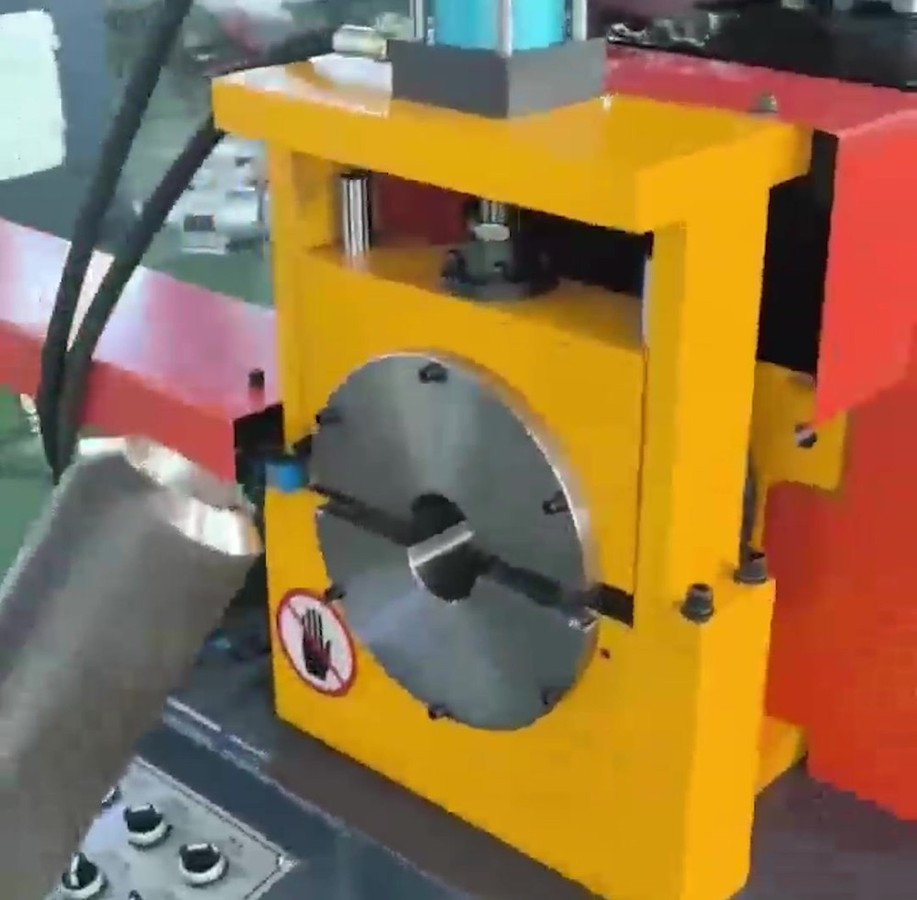

가공 중 — 척과 커터 디스크

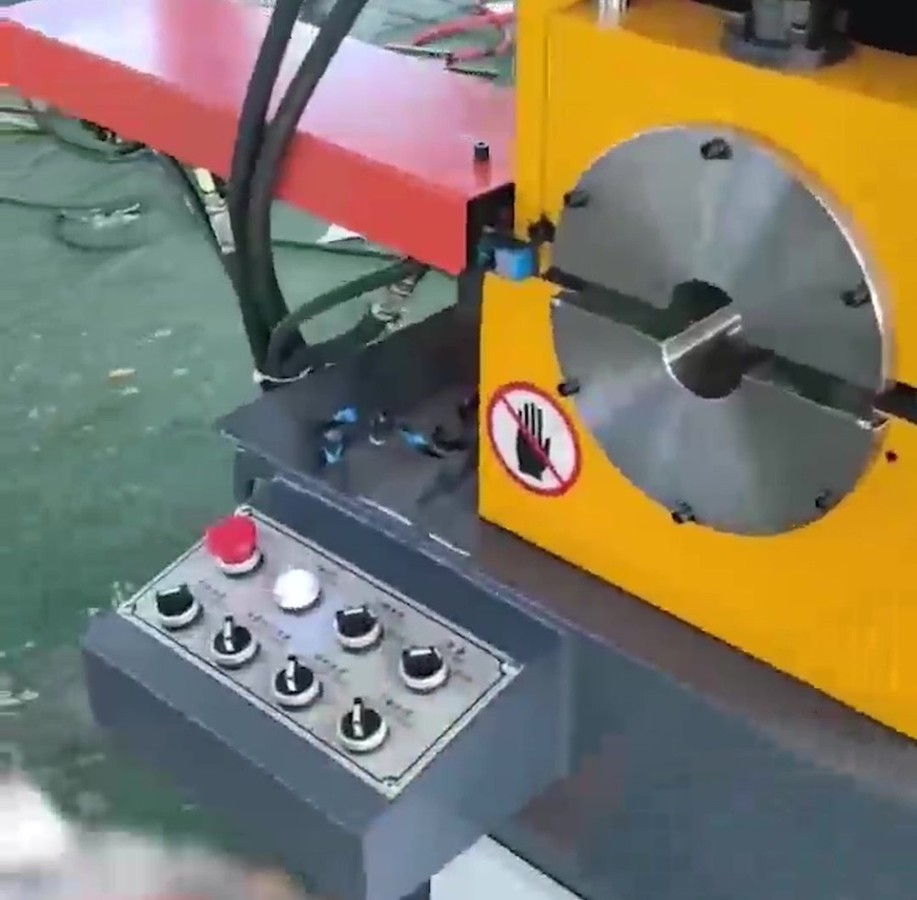

조작 패널 — 발판 연동 클램프

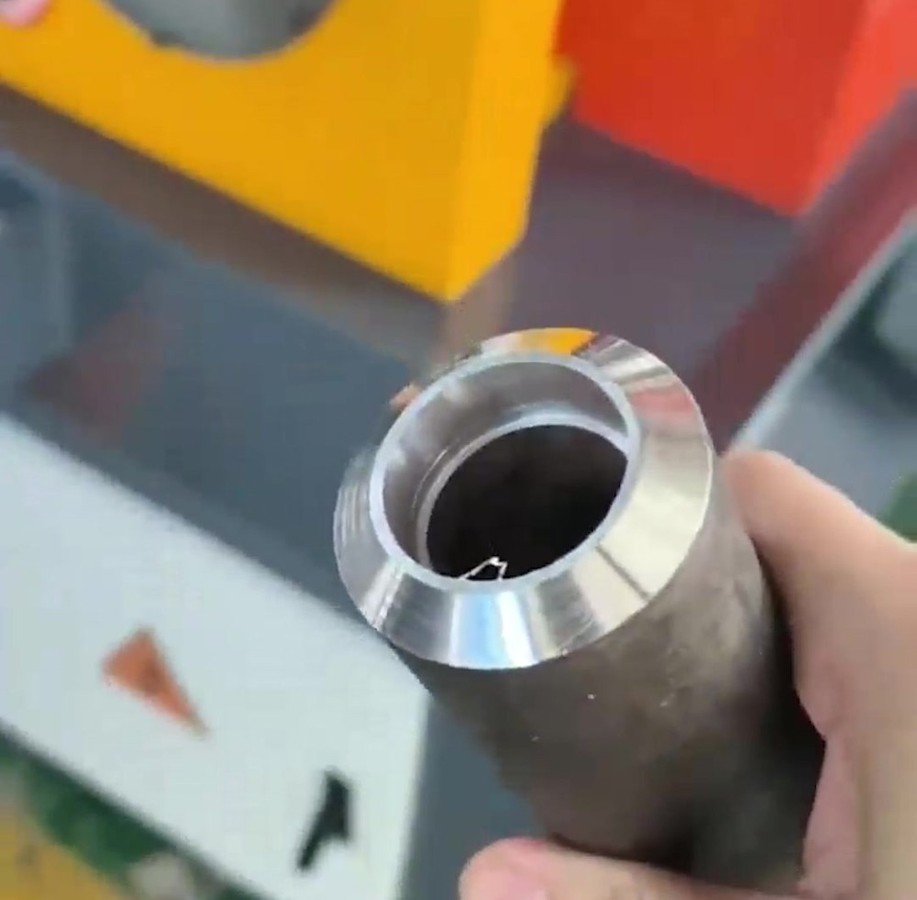

가공 결과 — 외측 베벨 + 내경 면취가 한 번에

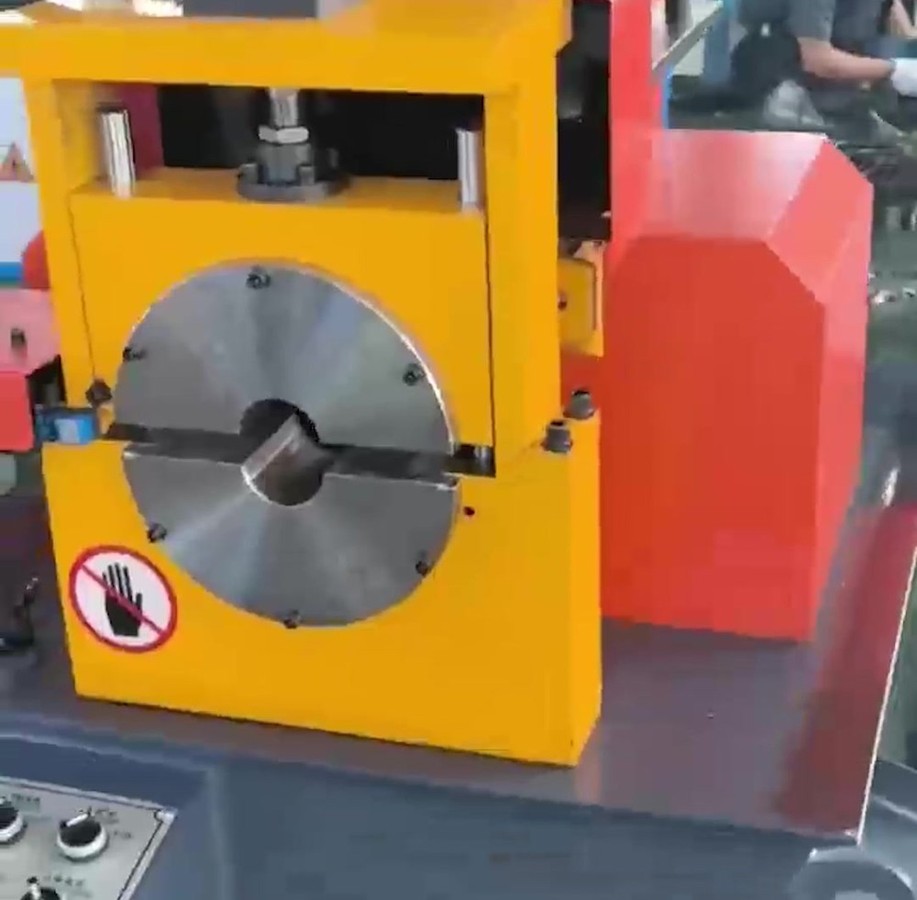

본체 정면 — 척 · 커터 · 안전 커버
Model Line-up
베벨링 챔버 2종 비교
다시 한 번 — 파이프 바깥지름 하나면 두 기종 중 하나로 정해집니다.
| # | 모델 | 받는 지름 · 기능 | 외형 · 중량 | |
|---|---|---|---|---|
 | 1 | WTM-150-DB | 파이프 φ80 ~ φ150mm + 베벨링 | 930 × 750 × 1350 mm · 450 kg |
| 2 | WTM-250-DB | 파이프 φ150 ~ φ250mm + 베벨링 | 930 × 750 × 1350 mm · 450 kg |
· 외형·중량은 본체 기준입니다. · 환봉 범위는 파이프 범위와 다릅니다 — 각 기종 제원표를 함께 보십시오.
Clamping Mold
함께 쓰는 클램프 금형
챔버는 파이프를 척이 아니라 금형으로 물립니다. 물리는 지름이 바뀌면 금형을 바꿉니다 — 기계를 새로 들이는 것이 아니라 이 부품만 갈면 됩니다.
챔버 클램프(바이스) 금형 — 상·하 분할 구조
| 원산지 | 국내산 |
|---|---|
| 적용 장비 | 원형 파이프 모따기 챔버기 전 기종 |
| 금형 역할 | 가공 파이프 외경 자동 클램핑 및 동심도 고정 |
| 재질 · 경도 | SKD-11 고강도 열처리 공구강 (HRC 58~60) |
| 적용 파이프 규격 | 원형 금속 파이프 외경 Φ12mm ~ Φ60mm 대응 |
| 구동 · 고정 방식 | 공압 · 유압 실린더 연동 상·하 분할 바이스 고정 |
| 교체 방식 | 원터치 · 볼트 고정, 규격별 신속 교체 |
| 제조 · 공급원 | 창호종합기계 (CHANGHO INC.) |
| 제품 상태 | 주문제작 |
Order & Delivery
주문 · 납기 안내
납기·사양·부품·전원·시연·A/S를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 바깥지름과 형상만 알려 주시면 맞는 기종을 골라 드립니다.
커터 · 금형
커터와 클램프 금형은 소모품입니다. 규격별로 보유하고 있어 부품 대기 없이 처리합니다.
전원 조건
설치 현장의 수전 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다.
A/S
수리는 입고 처리합니다. 소모·수리 부품을 자체 보유합니다.
