Chamfer Machine
직선도 곡선도 한 대에서
CHAMFER MACHINE · GL-D900DG
V 슬라이딩 가이드와 회전 턴테이블을 함께 갖춘 직각 면취기입니다. 직선 모서리는 밀어서, 곡선은 턴테이블에 올려 돌려서 다듬습니다. 연삭 방식이라 버가 거의 남지 않고, 버 제거 브러쉬가 본체에 붙어 있습니다.
직선 + 곡선 듀얼모드면취 45˚ · 깊이 0~3mm연삭 방식65kg 탁상형
기종 선정 · 견적 문의
Index
이 페이지에서 찾으실 곳
기종과 부속, 주문 안내로 바로 내려갑니다.
2모드
직선 · 곡선
45˚
면취 각도
3.0mm
최대 면취 깊이
65kg
본체 중량
How to choose
고르실 때 세 가지만 보시면 됩니다
이 기계는 「무엇을 다듬는가」로 정해집니다. 지름이 아니라 형상이 축입니다.
① 직선인가 곡선인가
직선은 V가이드, 곡선은 턴테이블입니다. 둘 다 하시면 이 기계 한 대로 됩니다.
② 자재 종류
알루미늄·스틸·스테인리스·수지·비철금속을 받습니다. 자재를 알려 주시면 연마석을 맞춰 드립니다.
③ 설치 전원
AC 220V 단상과 380V 3상 중에서 고르실 수 있습니다. 현장 전원을 알려 주십시오.
Why grinding
절삭으로 면취하면 버가 다시 남습니다
날로 깎는 면취는 모서리를 떼어 내는 대신 반대쪽에 새 버를 만듭니다. 그래서 면취 뒤에 버 제거 공정이 다시 붙습니다. 연삭은 갈아 내는 방식이라 그 자리에 버가 서지 않고, 본체에 붙은 세라믹 섬유 브러쉬가 남은 가루까지 같은 동선에서 정리합니다. 공정 하나를 줄이려고 쓰는 기계입니다.

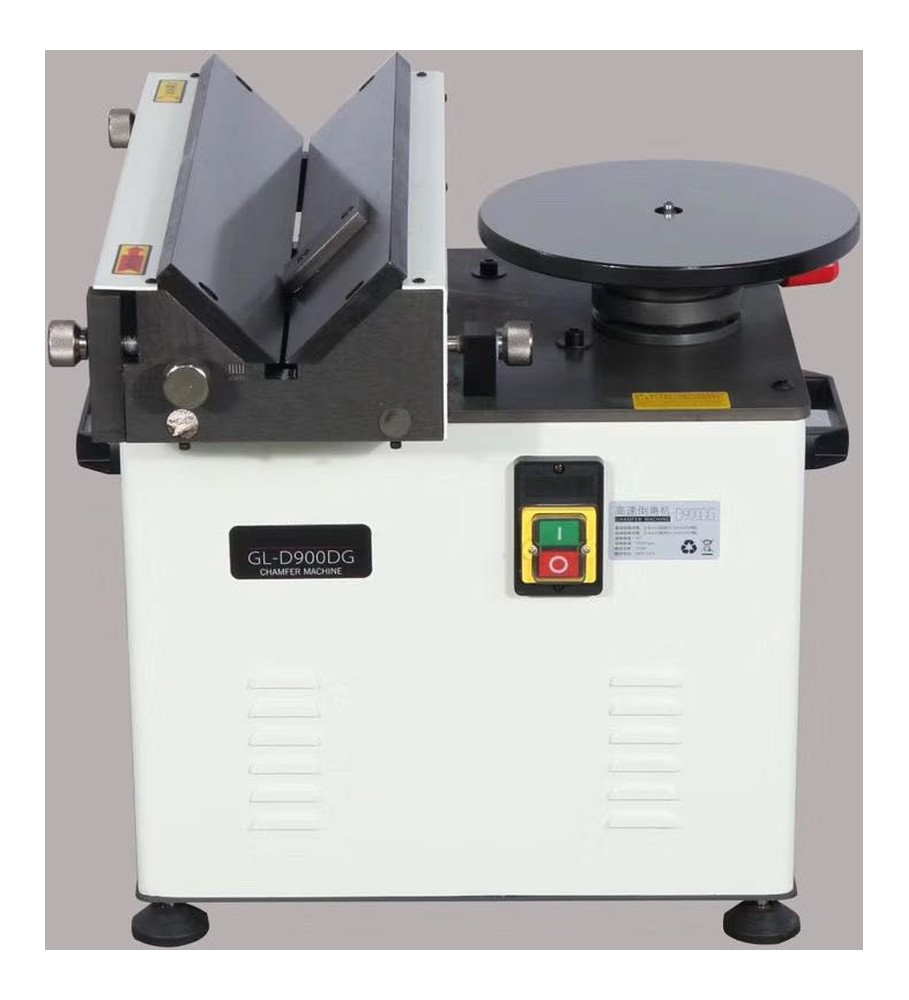

GL-D900DG
슬라이딩 면취기
Chamfer Machine GL-D900DG
01
직선과 곡선을 한 대에서 — V가이드 + 회전 턴테이블직선 모서리는 V 슬라이딩 가이드로 밀고, 곡선은 회전 턴테이블에 올려 돌립니다. 두 대를 두지 않아도 됩니다.
02
연삭 방식이라 버가 거의 생기지 않습니다절삭날이 아니라 연마석으로 깎습니다. 버 제거 브러쉬가 본체에 붙어 있어 가공과 동시에 정리됩니다.
03
면취 깊이 0 ~ 3.0mm 다이얼 조절 — 45˚ 고정다이얼로 깊이만 잡으면 됩니다. 각도는 V가이드가 45˚로 잡아 주므로 사람이 맞출 것이 없습니다.
| 가공방식 | 직선 V가이드 + 곡선 회전 턴테이블 (듀얼모드) |
|---|---|
| 사용전원 | AC 220V / 380V (단상 · 3상 선택) |
| 모터출력 | 약 0.75 kW |
| 모터회전수 | 약 8,500 ~ 10,000 RPM |
| 면취각도 | 45˚ (직선 V가이드 기준) |
| 면취깊이 조절 | 0 ~ 3.0 mm (다이얼식) |
| 가공가능 자재 | 알루미늄 · 스틸 · 스테인리스 · 수지 · 비철금속 |
| 기계크기(mm) | 550 × 500 × 880 |
| 중량 | 65 kg |
| 제품 상태 | 주문제작 |
직선인지 곡선인지만 알려 주십시오
다듬으실 자재와 형상만 주시면 이 기계가 맞는지 바로 봐 드립니다.
055-327-4112 대표
010-4465-4112 휴대전화
geonics@hanmail.net 이메일
Real Product
입고 · 구성
입고 개봉 당시 촬영한 실물입니다. V 슬라이딩 가이드와 회전 턴테이블이 상부 구조입니다.

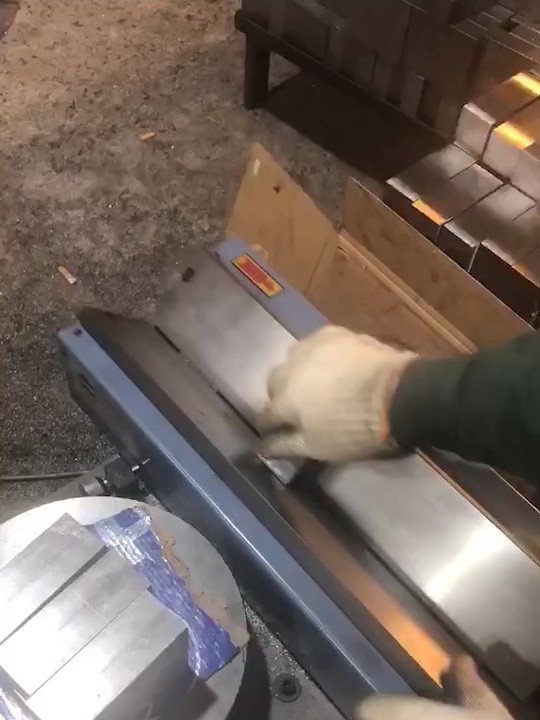

직선 면취 — 알루미늄 각재를 V 슬라이딩 가이드에 밀어 가공하는 장면

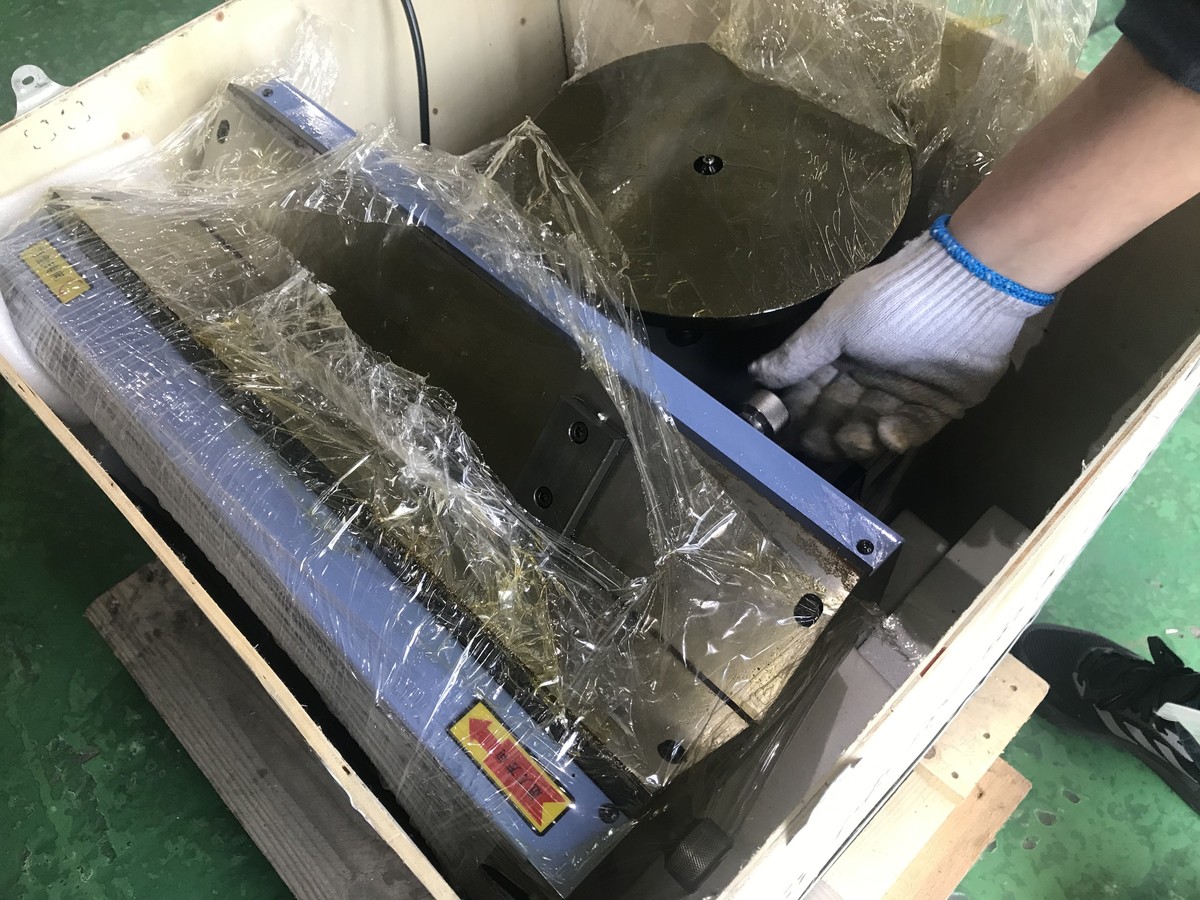

입고 개봉 — V 슬라이딩 가이드와 회전 턴테이블

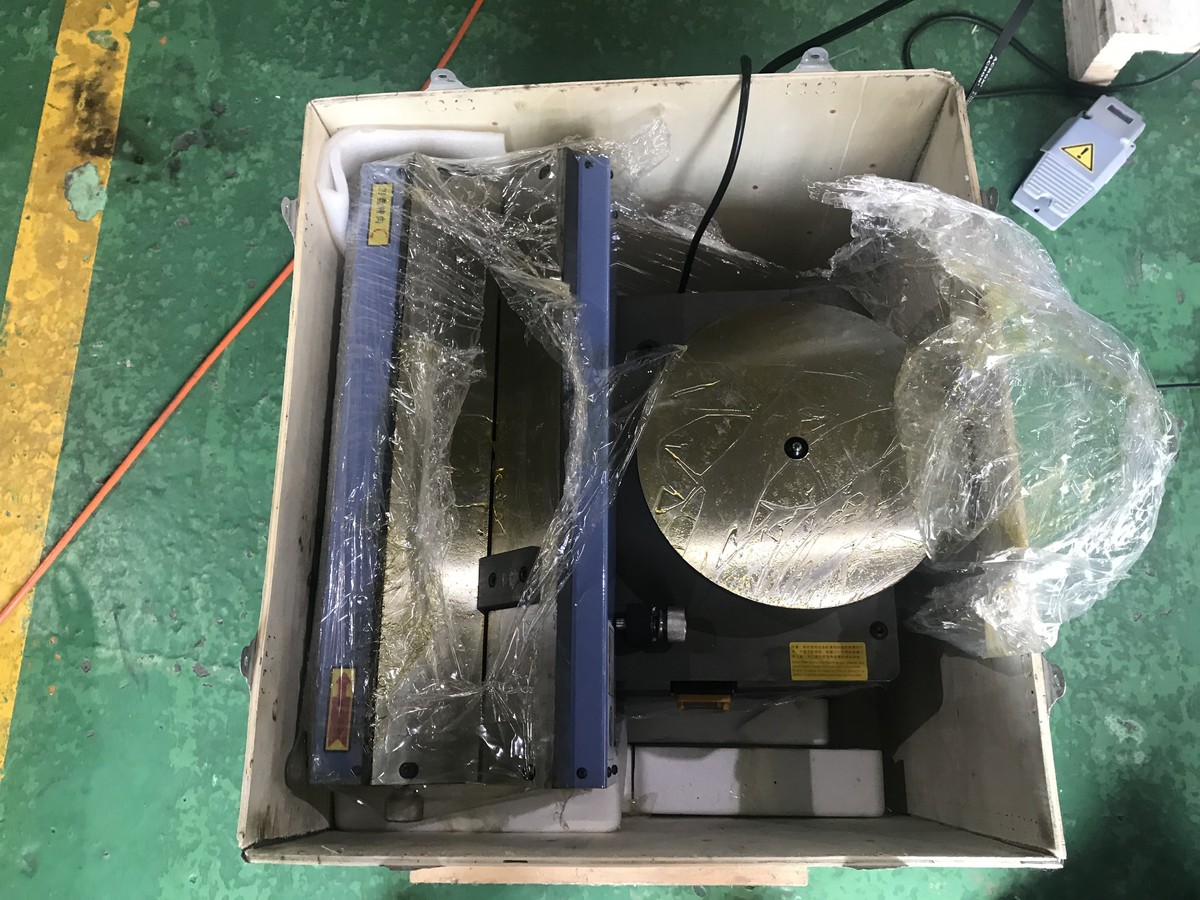

개봉 상태 — 제1·제2 평판과 턴테이블 상부 구조
Order & Delivery
주문 · 납기 안내
납기·사양·부품·전원·시연·A/S를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 바깥지름과 형상만 알려 주시면 맞는 기종을 골라 드립니다.
커터 · 금형
커터와 클램프 금형은 소모품입니다. 규격별로 보유하고 있어 부품 대기 없이 처리합니다.
전원 조건
설치 현장의 수전 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다.
A/S
수리는 입고 처리합니다. 소모·수리 부품을 자체 보유합니다.
