103. 유압 프레스 펀칭기
055-327-4112
Round Pipe Punching
원형파이프를 받침 금형 위에서 수직 펀칭합니다.
TP-M100P22 · Vertical Hydraulic Round Pipe Punching Machine
원형파이프 전용 수직 유압 펀칭기입니다. 관 내경을 받쳐 주는 금형 위에서 수직으로 가압하기 때문에 단면 진원도가 유지됩니다. 홀이 여러 개인 경우 금형에 간격을 반영해 한 세팅에서 처리합니다.
수직 유압 10톤380V · 5.5kW주문제작
가공 조건 보내고 견적 받기이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다
On Site
가공 장면과 결과물
관을 고정하는 방식부터 가공된 단면까지 이어서 보실 수 있습니다.

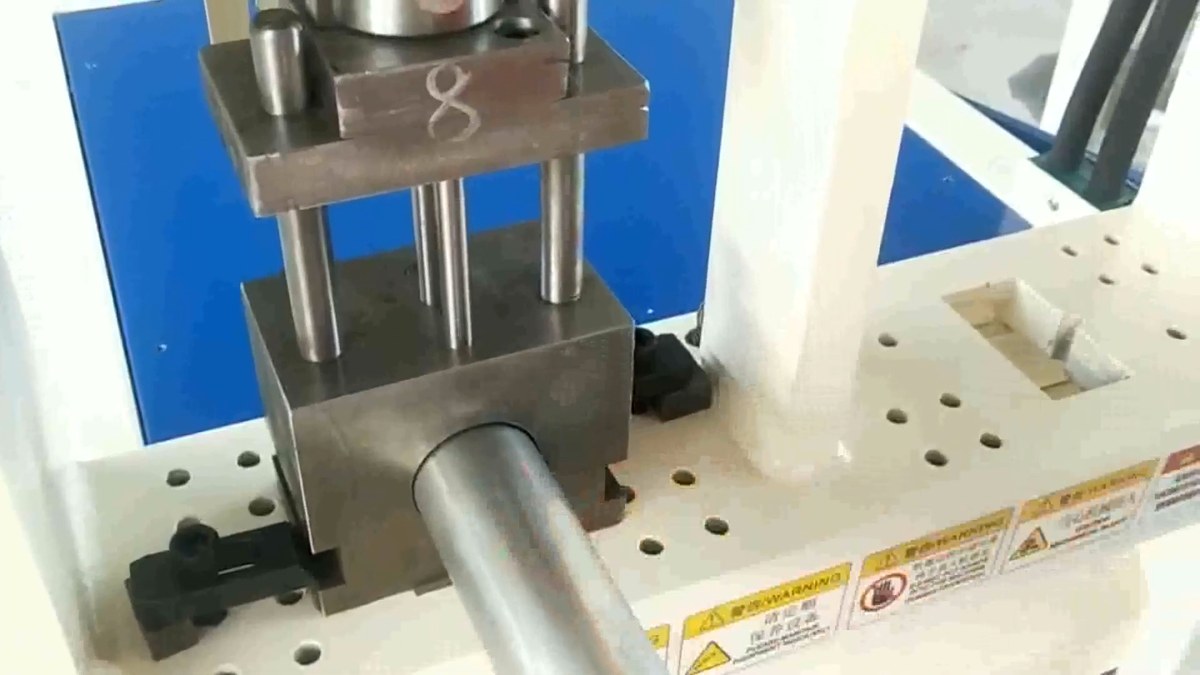

수직 펀칭 헤드 — 관을 받침 금형 위에 고정합니다

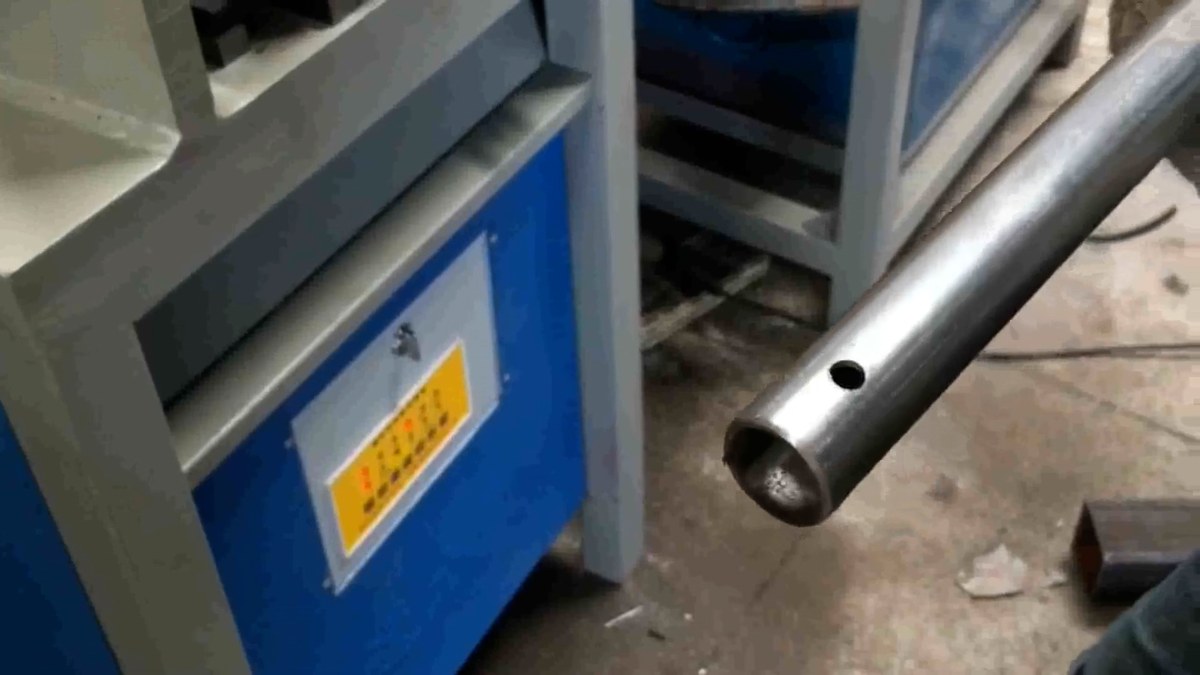

가공된 끝단 — 눌림 없이 단면이 유지된 상태

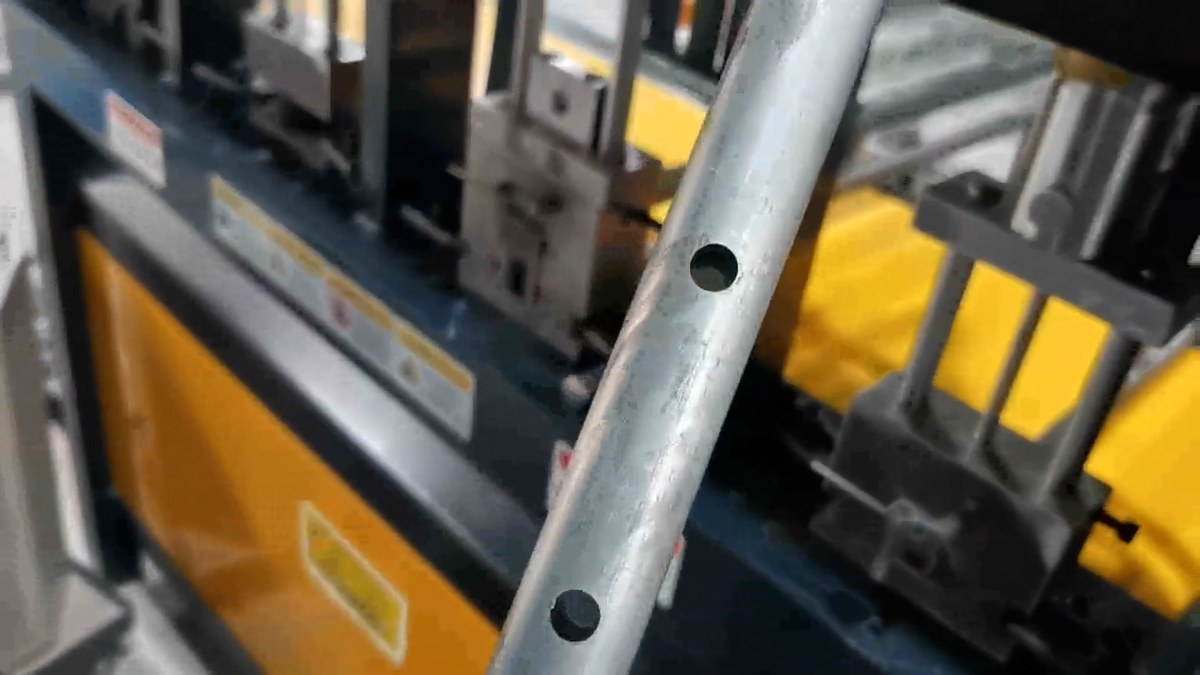

멀티홀 — 간격을 금형에 반영해 연속 가공
TP-M100P22
실물 · 원형파이프 관통 펀칭 사진
원형파이프에 Φ10 구멍 2개를 관통으로 뚫고, U볼트를 끼워 맞춰 본 사진입니다.

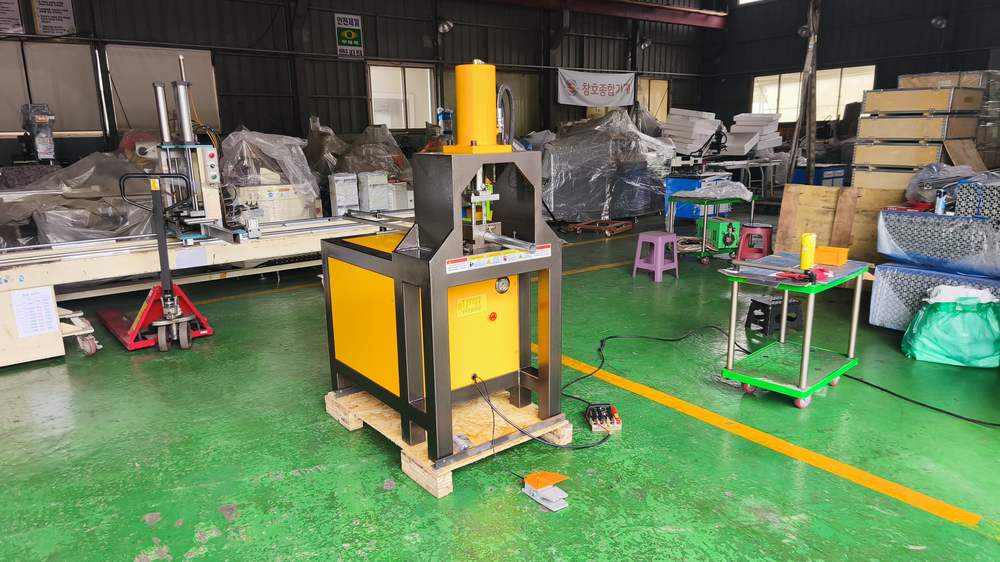

입고 후 작동 확인 — 1헤드 본체

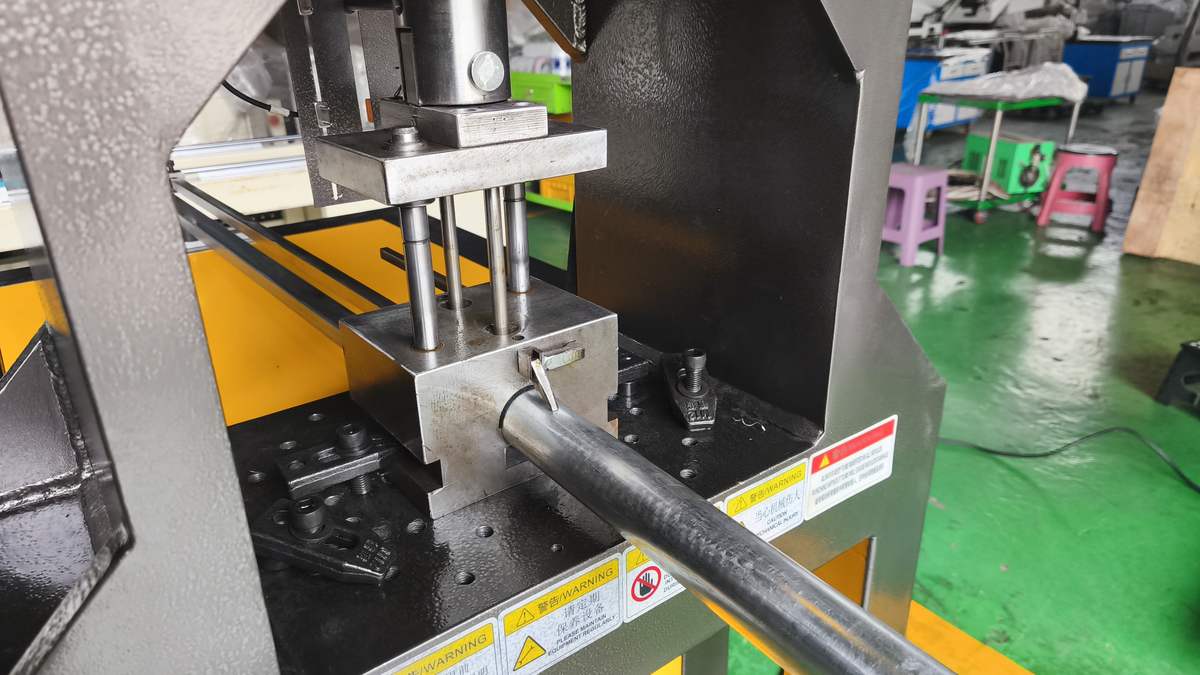

원형파이프를 금형에 끼운 상태

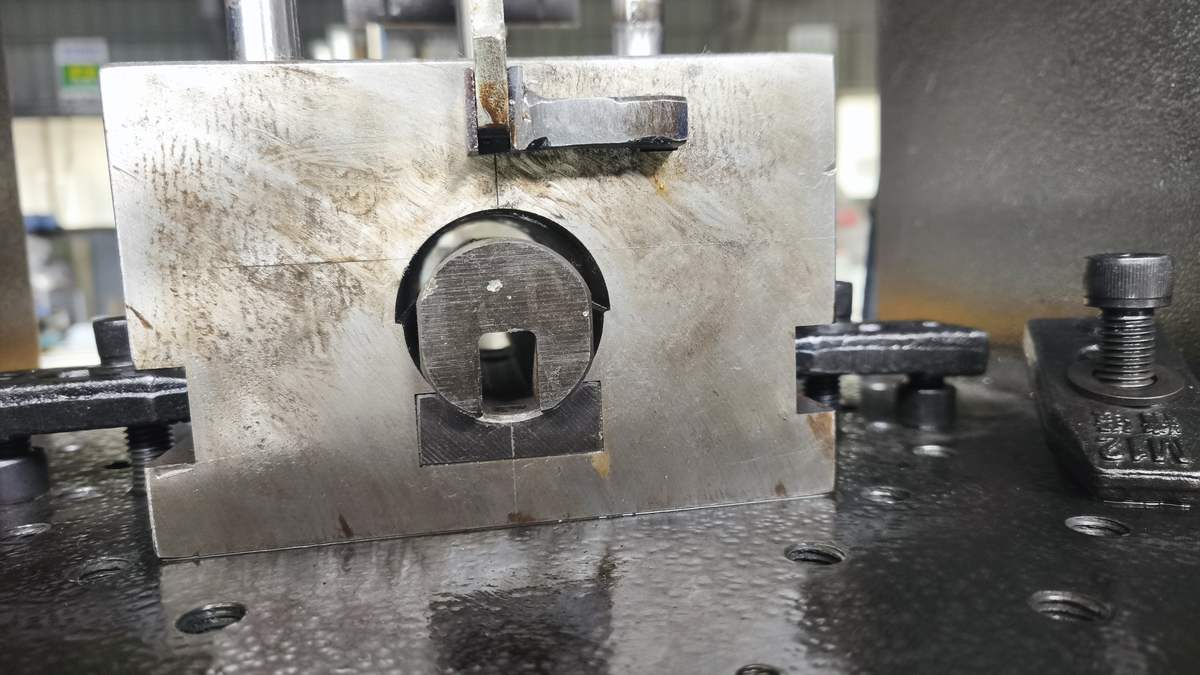

관통 펀칭 금형 — 파이프를 감싸 받치는 구조

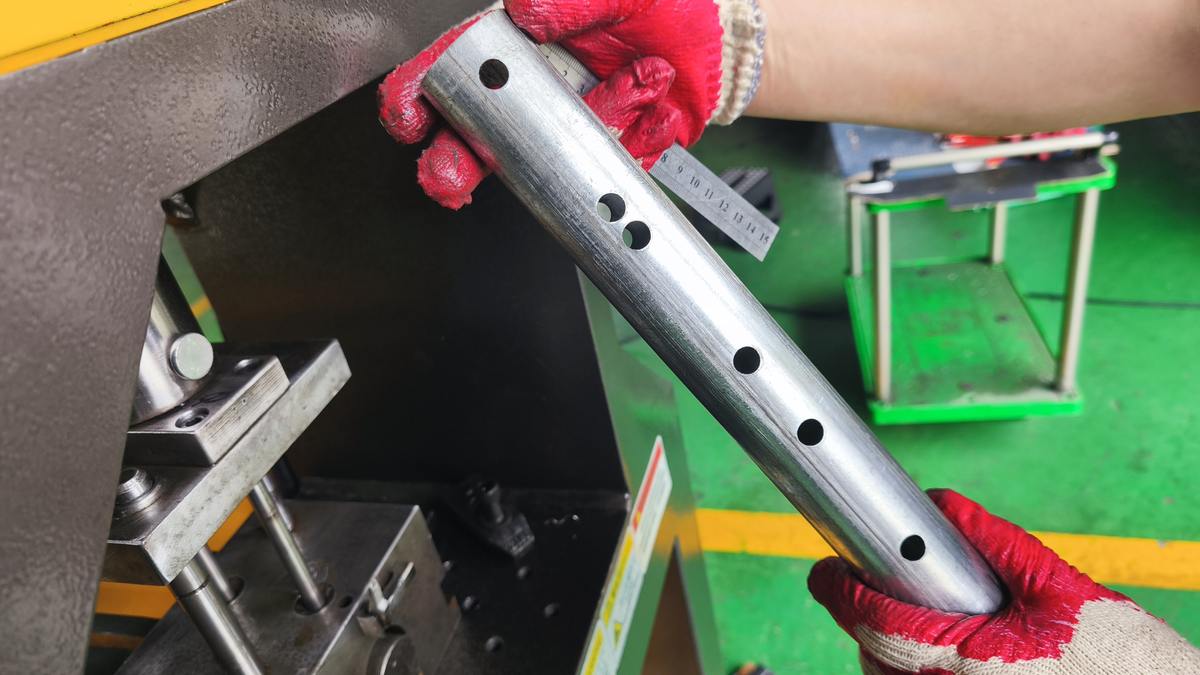

펀칭 결과 — 일정 간격으로 뚫린 구멍

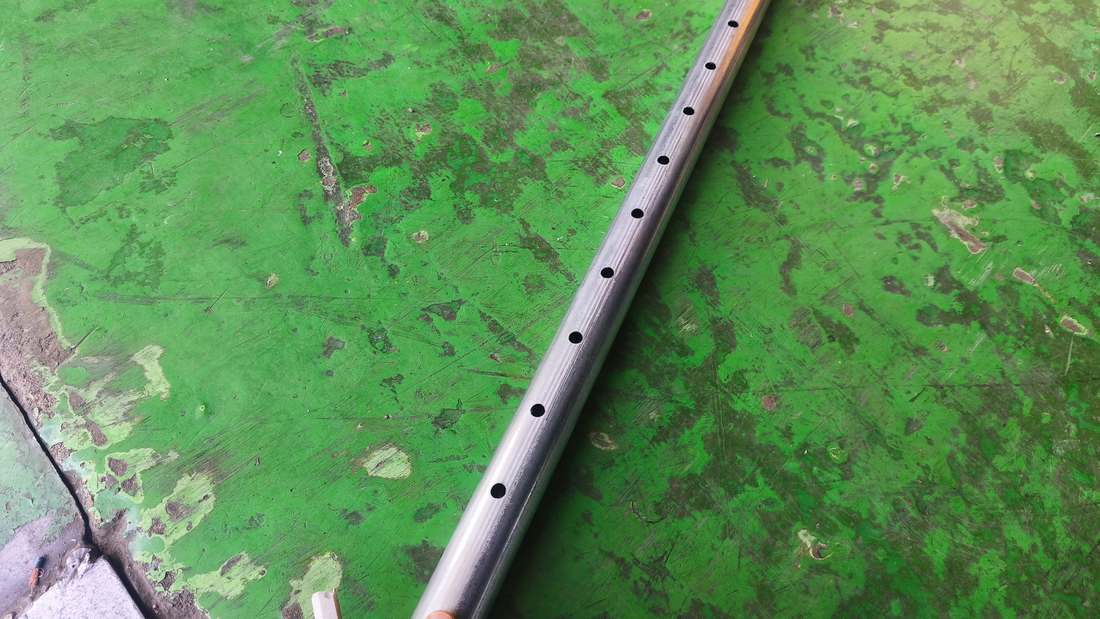

연속 가공한 원형파이프

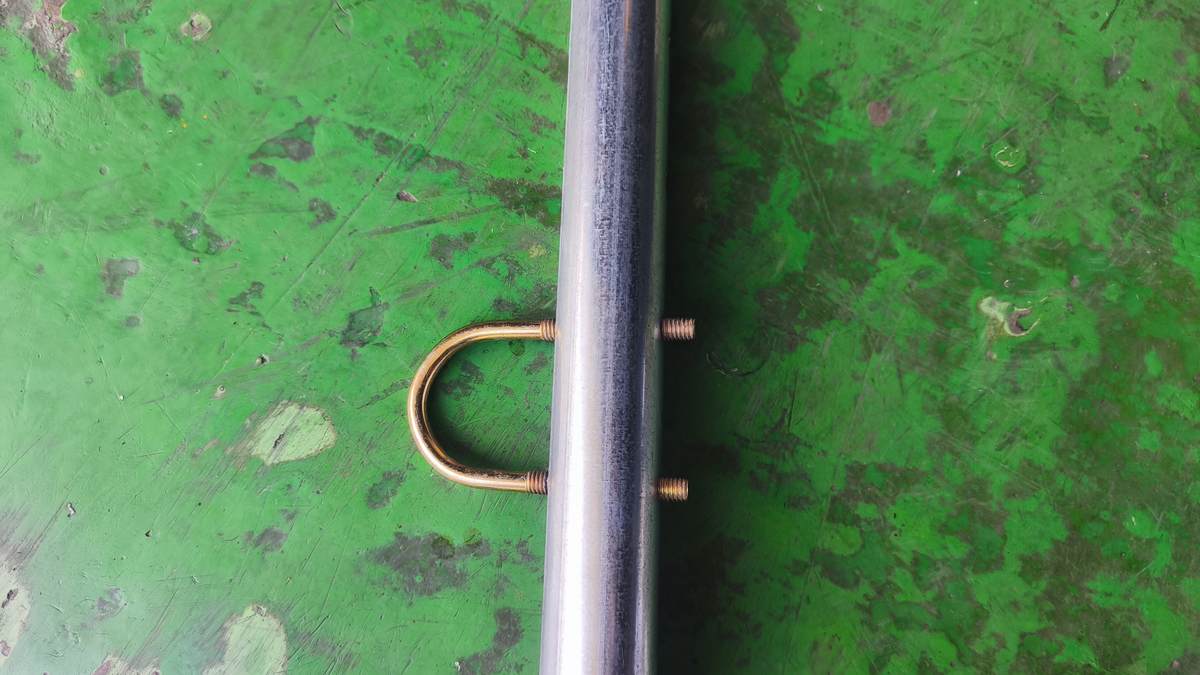

U볼트 체결 확인 — 뚫은 구멍에 U볼트를 끼운 상태
Function & Features
이 기계가 현장에서 하는 일
원형파이프를 가공할 때 달라지는 점입니다.
수직 압착 방식
위에서 수직으로 눌러 가공 오차를 줄입니다. 옆으로 미는 힘이 걸리지 않아 관이 제자리에 고정됩니다.
원형 단면 유지
관 안쪽을 받치는 금형 위에서 펀칭하기 때문에 원형 단면이 그대로 유지됩니다.
멀티홀 금형
단일 홀부터 복수 홀까지 홀 간격을 금형에 반영합니다. 홀마다 다시 고정하는 공정이 없어집니다.
공압 불필요
에어 배관 없이 전원만으로 작동합니다. 설치 조건이 단순해집니다.
Why it matters
관 내경 받침 금형으로 하중을 분산해 진원도를 유지합니다.
평판과 달리 원형 관은 접촉면이 선(線)이라 그대로 가압하면 하중이 한 줄에 집중돼 단면이 타원으로 변형되고, 그 상태로 조립하면 체결부에 유격이 생깁니다. 관 내경에 맞는 받침 금형으로 하중을 면으로 분산시키면 진원도가 유지됩니다. 저희가 기계 사양보다 금형 사양을 먼저 확인하고, 실제 사용하실 관으로 시험 펀칭한 뒤 구성을 확정합니다.
Selling Points
문의가 많은 세 가지
도입을 검토하실 때 먼저 확인하실 세 가지입니다.
01
수직 정밀 유압 펀칭위에서 수직으로 눌러 가공 오차를 줄입니다
02
원형파이프 전용받침 금형으로 원형 단면을 유지합니다
03
맞춤 멀티홀 금형단일 홀·복수 홀 금형을 모두 장착합니다
| 모델 Model | TP-M100P22 |
|---|
| 가공범위 Machining Range | 10T (수직 유압 펀칭) |
|---|
| 모터 / 전력 Motor Power | 5.5 kW |
|---|
| 전원 사양 Power Supply | 380V 4선식 |
|---|
| 공기 압력 Air Pressure | 무 (공압 불필요) |
|---|
| 제품 크기 Dimensions | 약 1,100 × 1,800 × 1,500 mm |
|---|
| 중량 Weight | 약 400 ~ 500 kg |
|---|
| 가공 소재 Materials | 철 · 알루미늄 · 금속 전반 |
|---|
| 원산지 Origin | 중국산 |
|---|
| 제품 상태 Status | 주문제작 |
|---|
Order & Shipping
주문 · 출고 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다
금형 구성
표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다
가공 도면 확인
가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다
