103. 유압 프레스 펀칭기
055-327-4112
Pipe R-Notching
원형파이프 양 끝단을 동시에 R노칭 가공합니다.
TP-M100P2 · 2-Head Hydraulic Punching / R-Notching Machine
원형파이프를 다른 관에 맞물리려면 끝단을 상대 관 지름에 맞는 곡면으로 가공해야 합니다. 유압 실린더 2기가 양쪽을 동시에 가압해 R노칭을 한 공정으로 처리합니다. 곡면 모양은 금형이 정해 주므로 작업자가 바뀌어도 가공 결과가 같습니다.
2헤드 · 10톤380V · 5.5kW주문제작
가공 조건 보내고 견적 받기이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다
Video

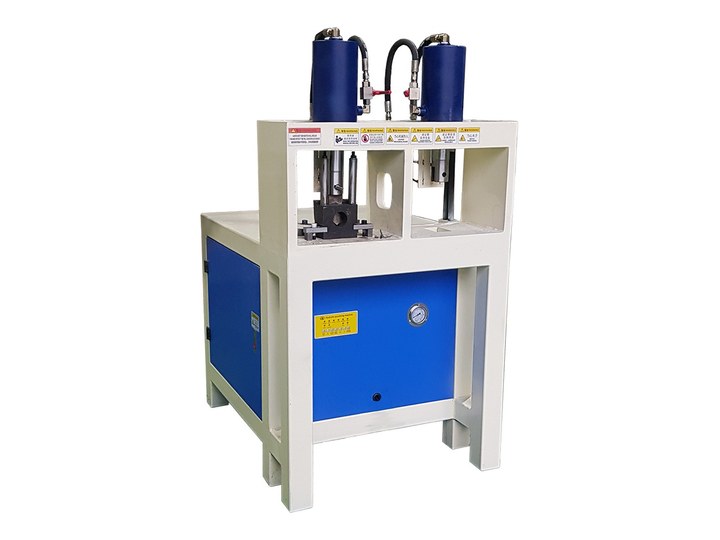

파이프 끝단 R 노칭 가공 — TP-M100P2 · 창호종합기계 유튜브

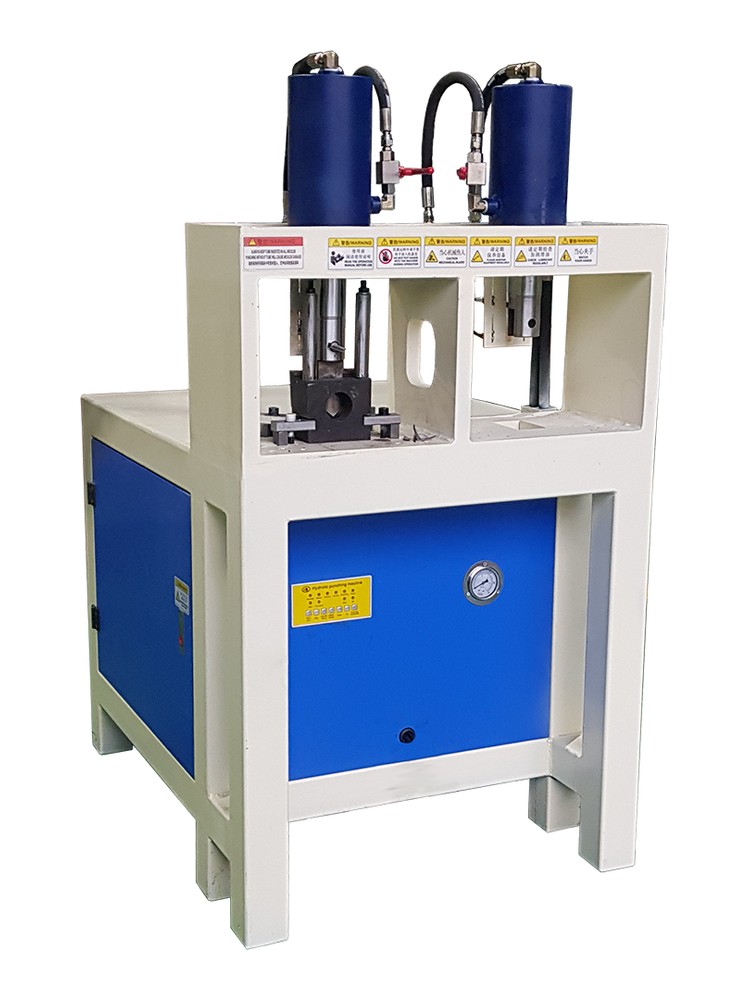

TP-M100P2
실물 · 출고 전 R노칭 가공 사진
출고 전에 저희 공장에서 원형파이프로 R노칭 시험을 한 사진입니다.

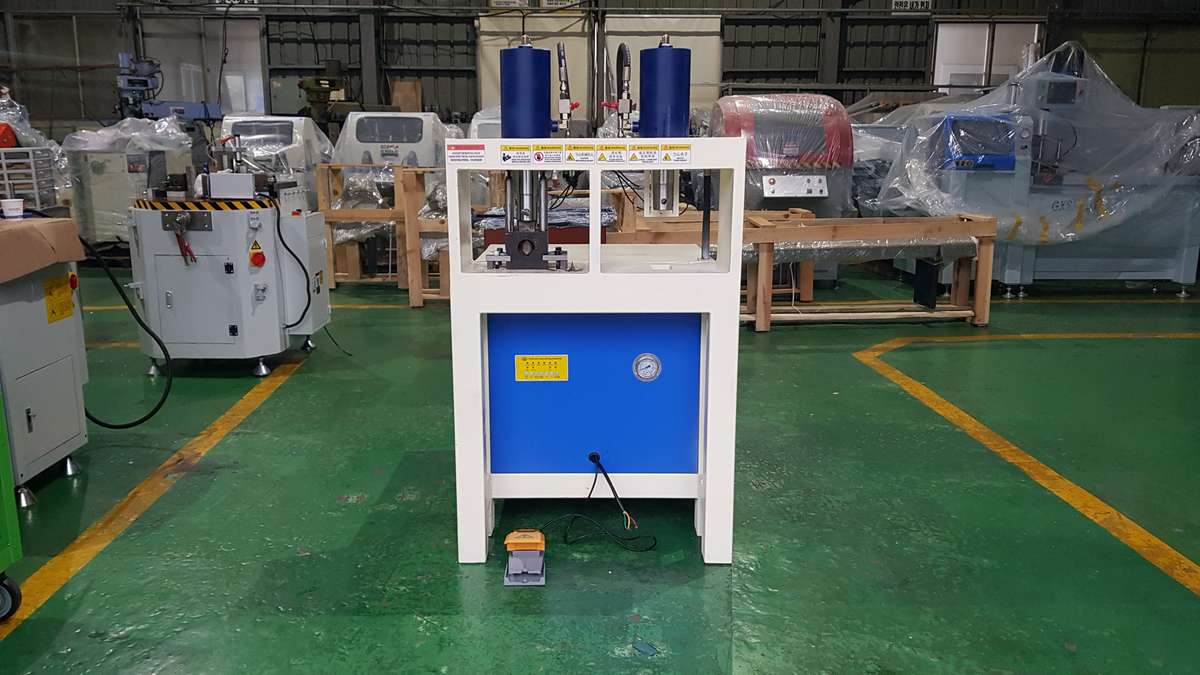

2헤드 R노칭기 본체 — 출고 전 작동 확인

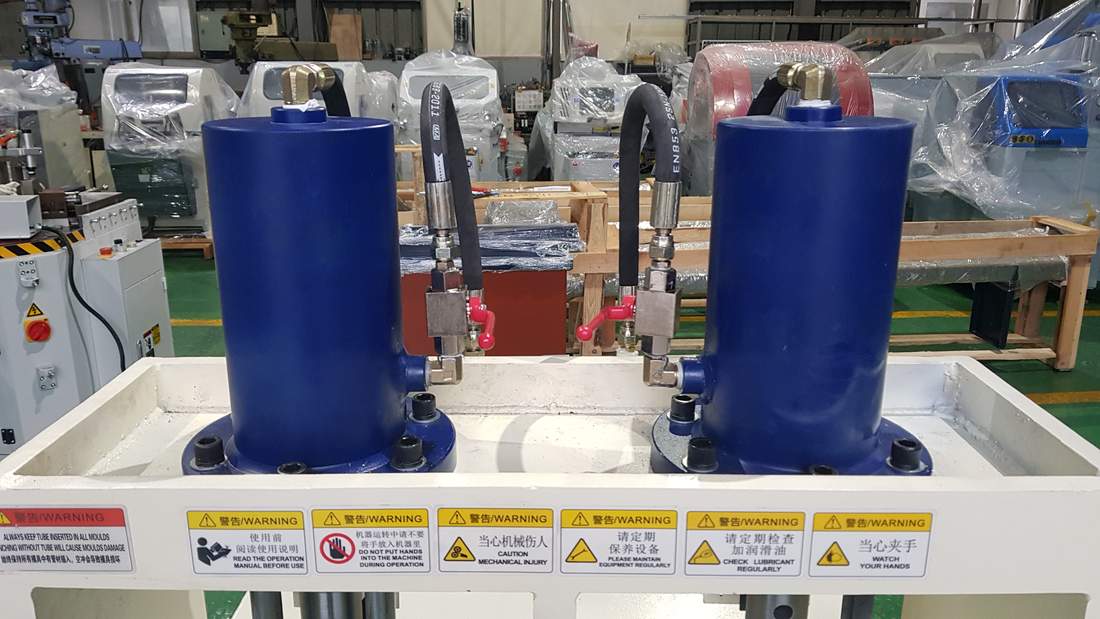

유압 실린더 2기

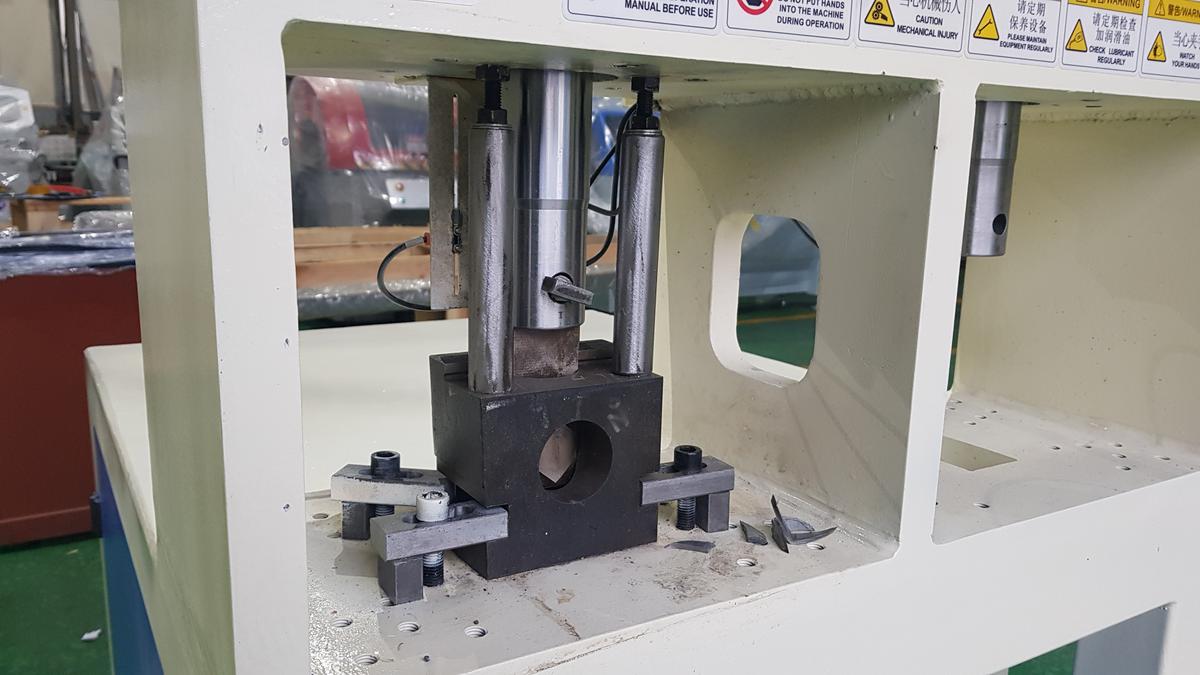

R노칭 금형을 장착한 모습

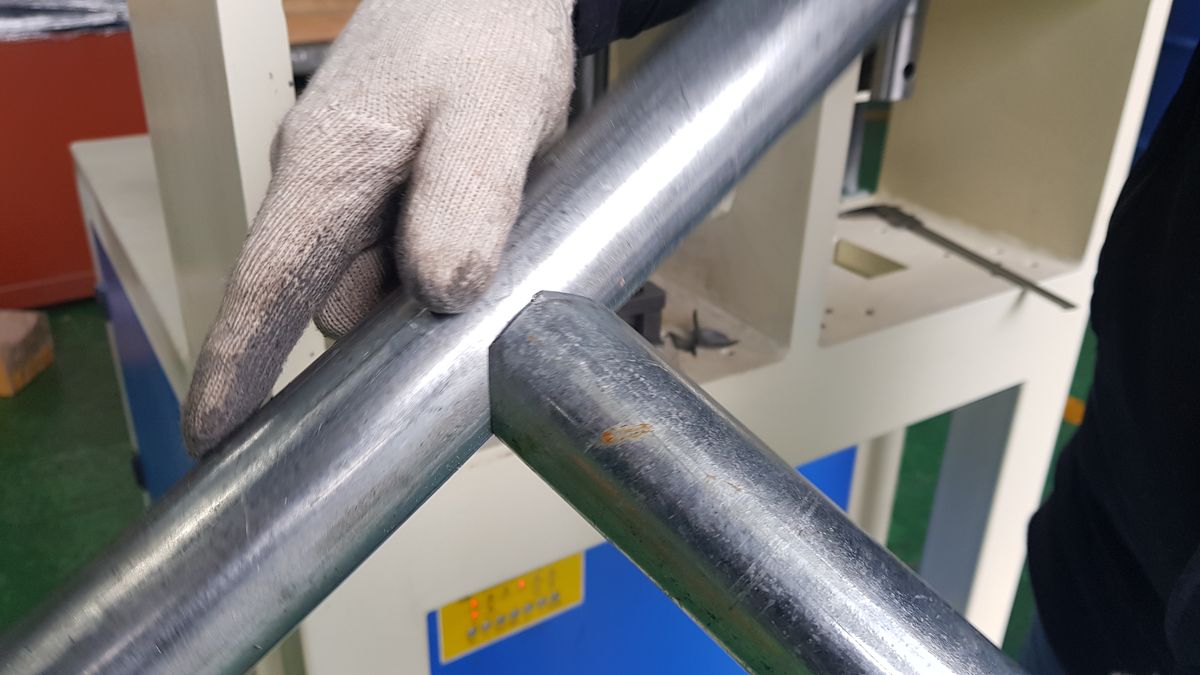

R노칭한 원형파이프 — 다른 관에 맞물린 모습

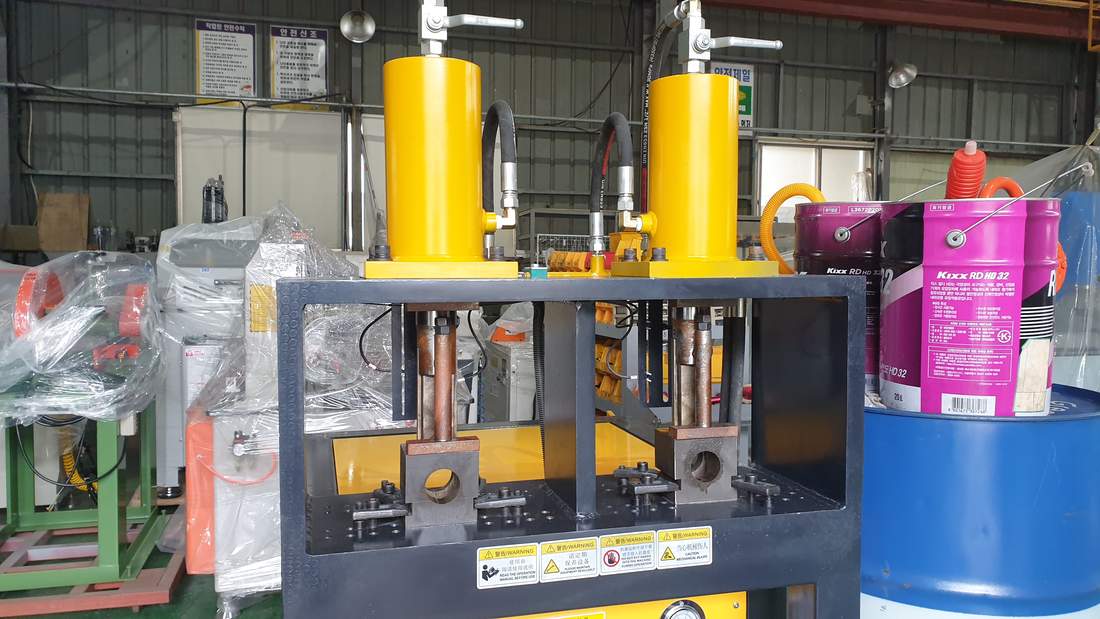

다른 출고 건의 출고 전 작동 확인

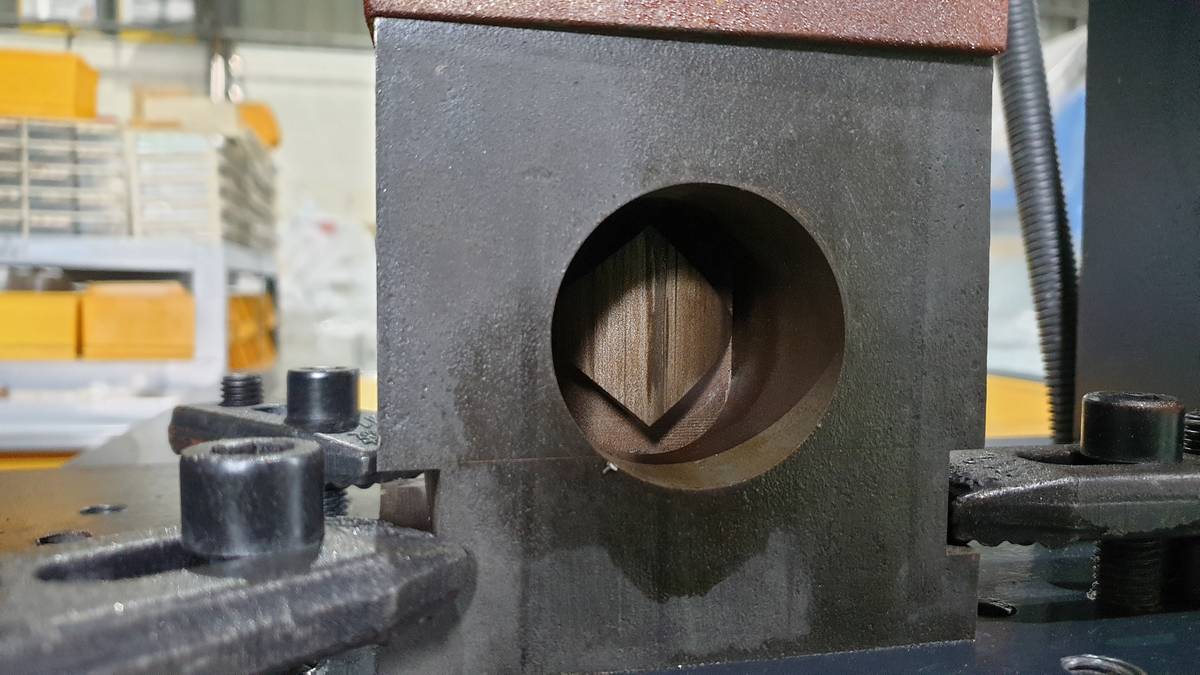

R노칭 금형 확대

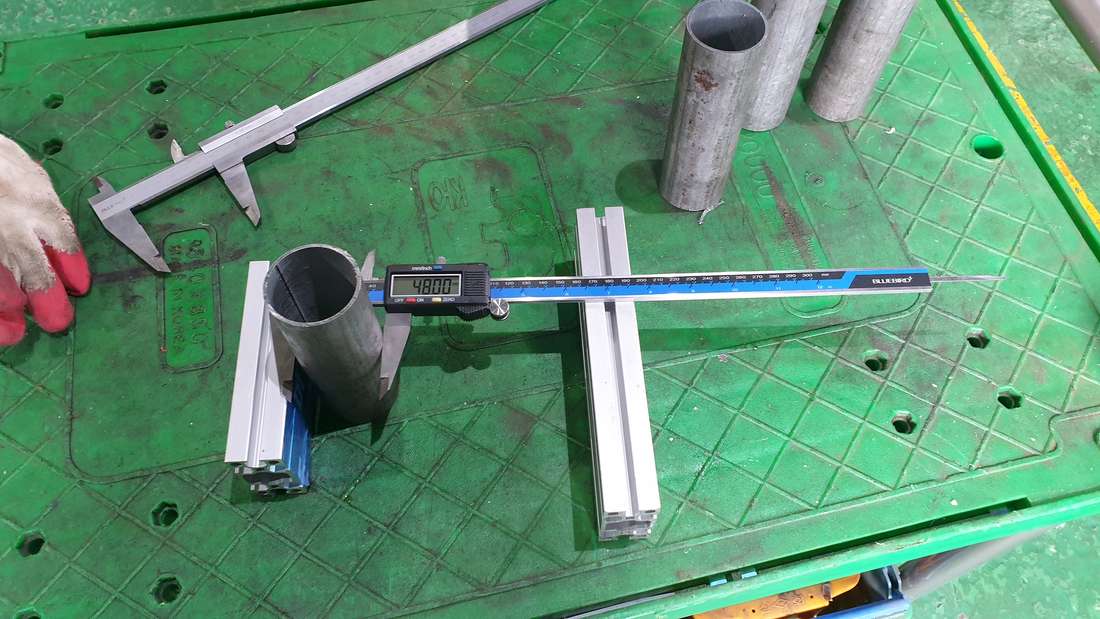

가공한 파이프 치수 확인

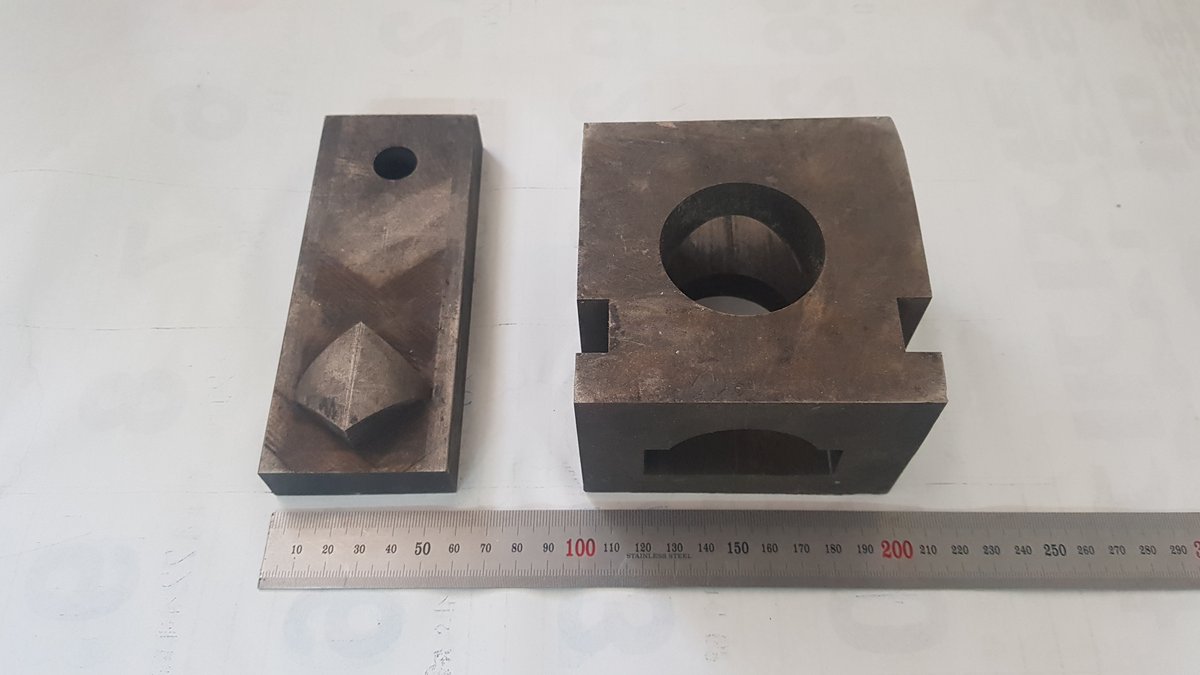

R노칭 금형 한 벌
On Site
가공 결과
기계 내부 구조와 금형, 그리고 그 금형으로 나온 가공면입니다.

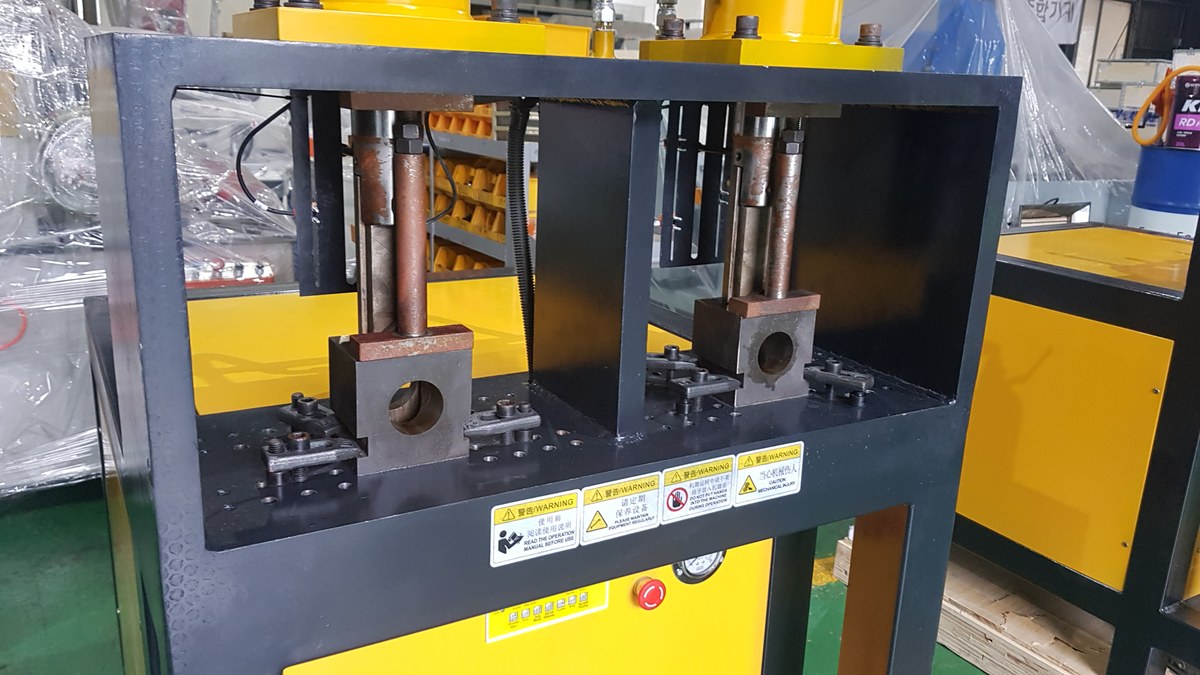

2헤드 구조 — 유압 실린더 2기가 양측에 마주 선 구성

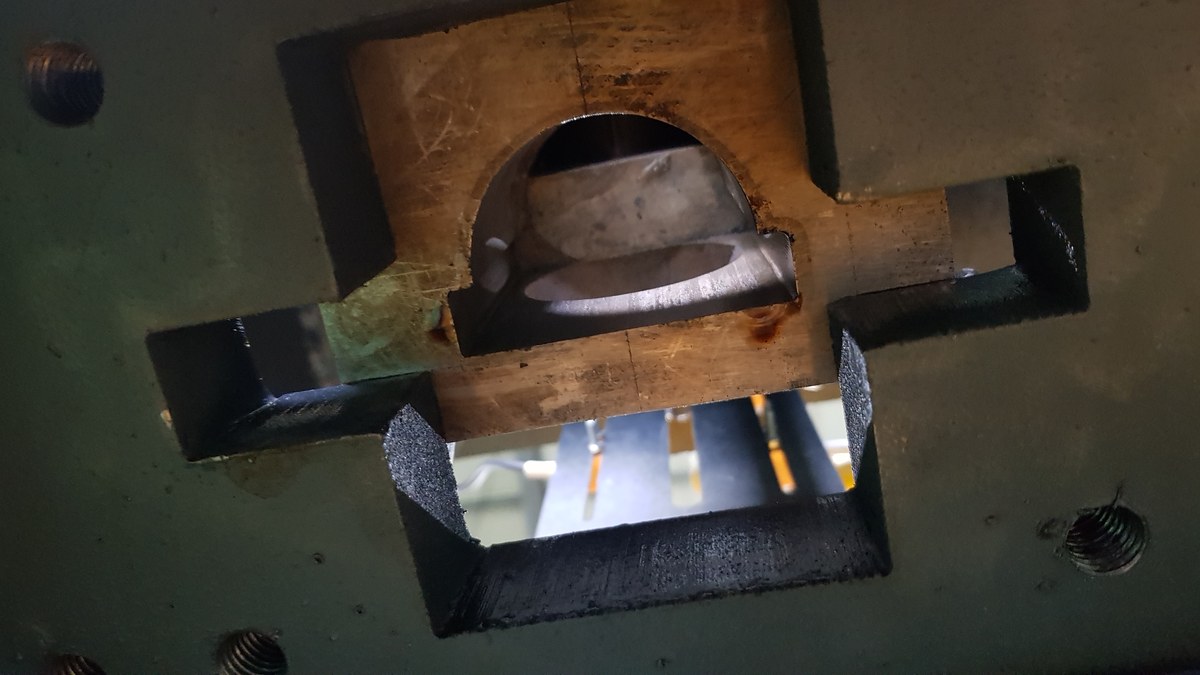

R노칭 금형 — 파이프 지름에 맞춘 곡면 다이

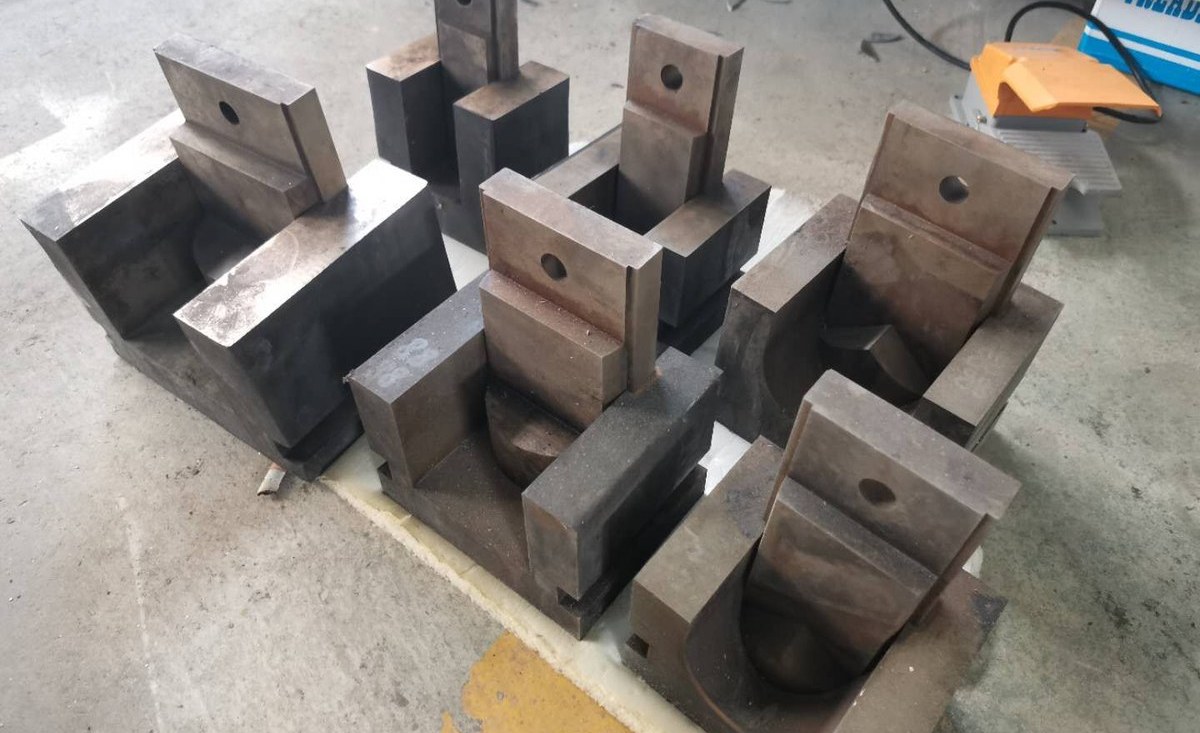

지름별 금형 세트 — 규격이 늘면 금형을 추가합니다
Function & Features
이 기계가 현장에서 하는 일
이 기계의 기능과 구성을 정리했습니다.
양측 동시 R노칭
실린더 2기가 마주 눌러 한 번에 양 끝을 가공합니다. 뒤집어 다시 고정하는 공정이 없어집니다.
일정한 펀칭력
유압 방식이라 처음부터 끝까지 압력이 같습니다. 자재가 두꺼워져도 가압력이 유지됩니다.
금형 교체
지름과 모양이 바뀌면 금형만 교체합니다. 표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다.
380V 산업용 전원
4선식 380V 기준입니다. 현장 전원이 다르면 도입 전에 확인해 드립니다.
Why it matters
곡면 전용 금형으로 상대 관 지름에 맞춰 R노칭합니다.
파이프를 T자나 사선으로 맞물릴 때 끝단 곡면이 상대 관 지름과 어긋나면 접합부에 틈이 생기고, 그 틈을 용접으로 메우면 비드가 두꺼워져 강도와 외관에 영향을 줍니다. 금형으로 곡면을 고정하면 접합부가 밀착된 상태로 나옵니다. 실제 사용하실 자재를 받아 저희가 가공해 보고, 단면을 함께 확인한 뒤 사양을 확정합니다.
Selling Points
문의가 많은 세 가지
도입을 검토하실 때 먼저 확인하실 세 가지입니다.
01
2헤드 동시 가공유압 실린더 2기로 양쪽 R노칭을 동시에 가공합니다
02
전용 금형 교체작업에 맞는 금형으로 교체하거나 새로 제작해 드립니다
03
10톤 펀칭유압 방식이라 펀칭력이 일정합니다
| 모델 Model | TP-M100P2 |
|---|
| 가공범위 Machining Range | 펀칭 압력 10 ton |
|---|
| 모터 / 전력 Motor Power | 사용전원 380V / 소비전력 5.5kW |
|---|
| 전원 사양 Power Supply | 380V 4선식 |
|---|
| 제품 크기 Dimensions | 1,100 × 1,800 × 1,500 mm |
|---|
| 중량 Weight | 400 kg |
|---|
| 가공 소재 Materials | 철 · 알루미늄 · 금속 전반 |
|---|
| 원산지 Origin | 중국산 |
|---|
| 제품 상태 Status | 주문제작 |
|---|
Order & Shipping
주문 · 출고 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다
금형 구성
표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다
가공 도면 확인
가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다
