103. 유압 프레스 펀칭기
055-327-4112
055-327-4112
4-Head Punching
4개 홀을 한 번의 하강으로 동시 펀칭합니다.

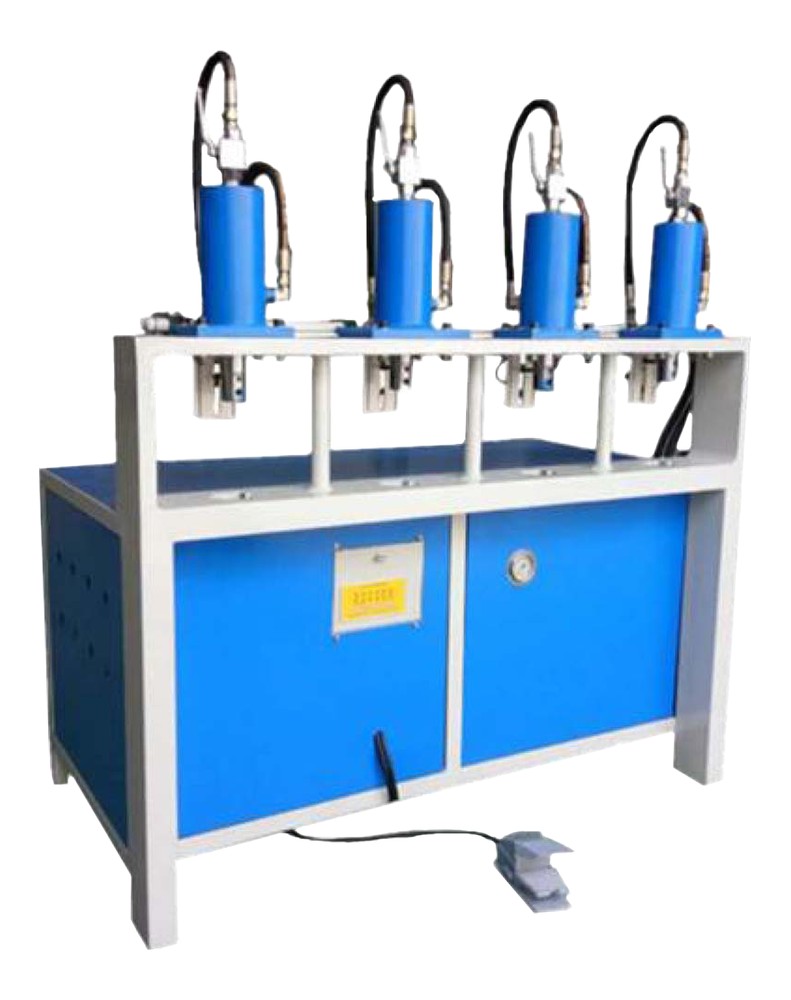

TP-M100P4 · Hydraulic Punching/Cutting Machine
유압 실린더 4기가 동시에 하강합니다. 홀 4개를 한 세팅에서 처리하므로 자재를 다시 물리는 공정이 1회로 정리되고, 홀 간 간격은 금형에 반영해 고정합니다. 홀 배치가 정해진 양산 부재에 적합한 구성입니다.
유압 펀칭기4헤드 · 10톤380V · 5.5kW
가공 조건 보내고 견적 받기
Function & Features
이 기계가 현장에서 하는 일
카탈로그 수치보다 먼저 확인하셔야 할 항목입니다.

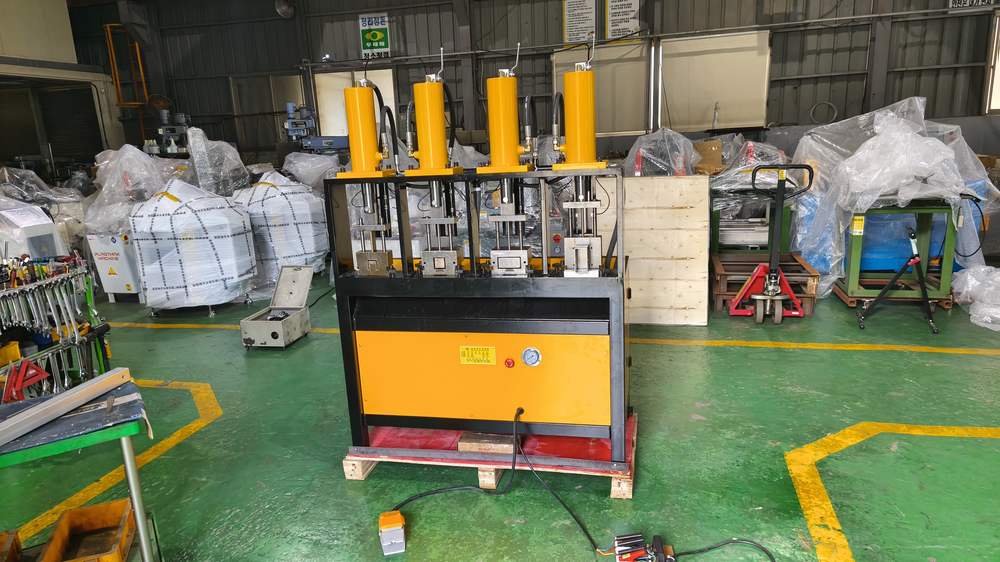

4개 유압실린더
동시 4위치 펀칭 운용
유압 제어
일정한 유압으로 펀칭 제어에 정밀

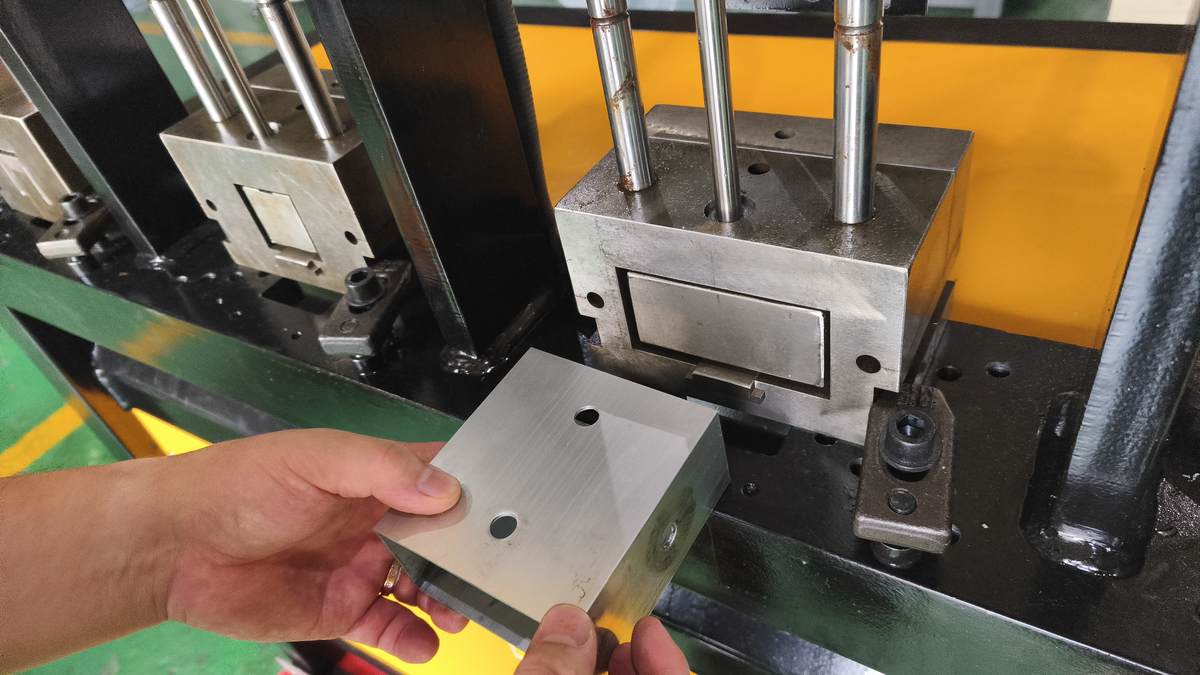

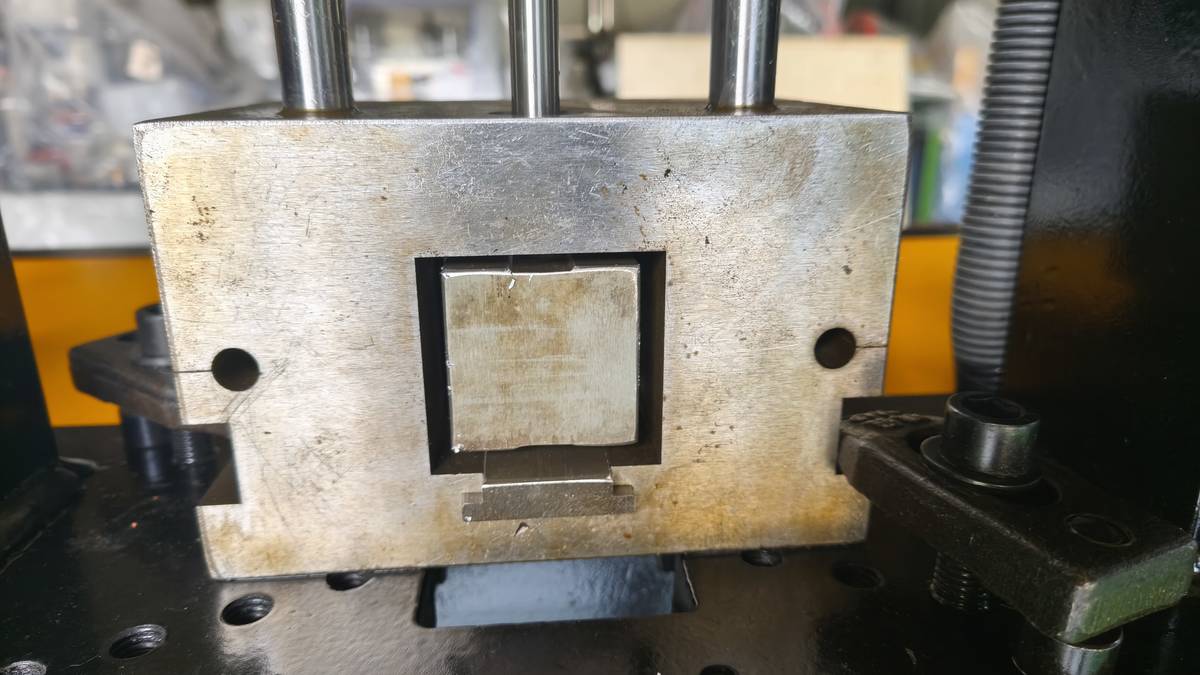

다양한 금형 장착
작업 목적에 맞는 다양한 금형 교체 가능
380V 산업용 전원
안정적인 연속 생산 지원
Why it matters

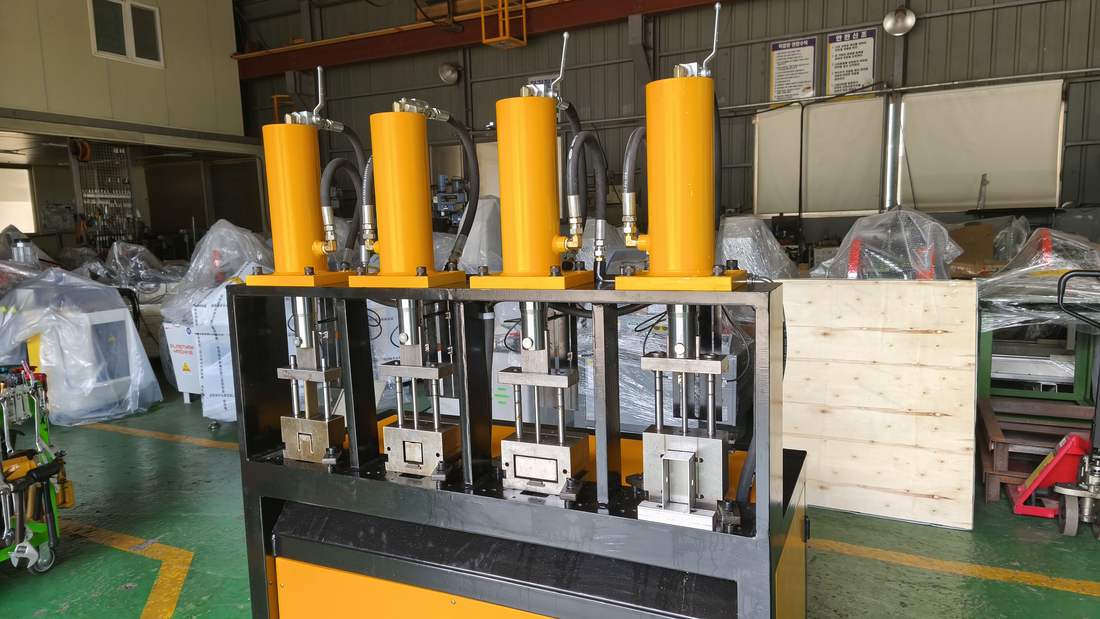

4헤드 동시 하강으로 한 세팅에서 홀 4개를 가공합니다.
한 자재에 홀을 여러 개 가공하면서 매번 다시 물리면 그 횟수만큼 기준이 새로 잡히고, 오차는 공정마다 누적됩니다. 헤드를 4기로 늘려 한 번에 가압하면 기준이 하나로 유지돼 홀 간 간격이 개체마다 일정합니다. 저희가 도면의 홀 배치를 받아 금형 구성을 설계하고 시험 펀칭을 거친 뒤 납품합니다.
Selling Points
핵심 셀링 포인트
도입 검토에서 가장 먼저 확인되는 세 가지입니다.
01
4헤드 동시 펀칭4개 유압실린더로 4위치 통홀 동시 가공, 생산성 4배
02
다양한 금형 대응작업 목적에 맞는 전용 금형 교체 가능
03
강력 10톤 펀칭유압 방식으로 일정한 펀칭력 유지, 높은 정밀도 보장
| 모델 Model | TP-M100P4 |
|---|---|
| 품목코드 Item Code | 103001004 |
| 원산지 Origin | 중국산 |
| 가공범위 Machining Range | 최대 펀칭 압력 10 Tons |
| 모터 / 전력 Motor Power | 사용전원 380V / 소비전력 5.5 kW |
| 전원 사양 Power Supply | 380V 4선식 |
| 제품 크기 Dimensions | 1,600 × 1,800 × 1,500 mm |
| 중량 Weight | 700 KG |
| 제품 상태 Status | 주문제작 |
Order & Delivery
주문 · 납기 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이 — 금형·이송 구성의 입력값입니다
금형 구성
표준 금형으로 대응되지 않는 형상은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인합니다
출고 전 검증
실제 쓰실 자재로 시운전해 결과를 확인한 뒤 출고합니다
납품 · 설치
일정과 비용은 협의합니다
