103. 유압 프레스 펀칭기
055-327-4112
Variable-Pitch Punching

헤드 간격을 조절해 여러 자재 길이에 맞춥니다.

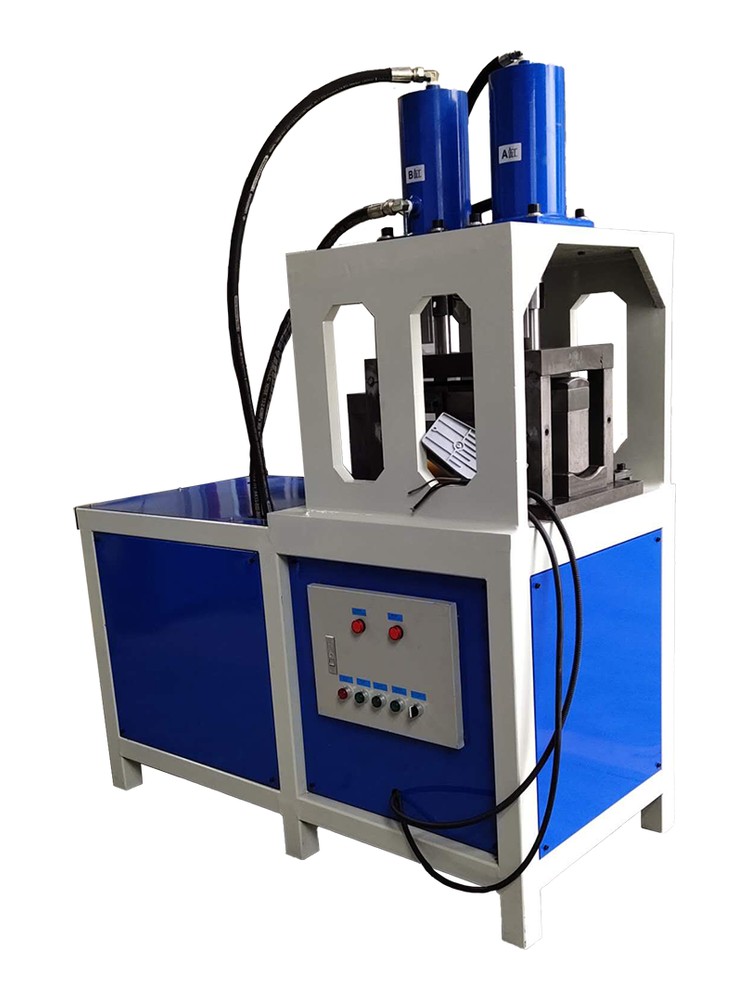

TP-M100S2 · Dual-Cylinder Hydraulic Punching Machine (Adjustable Head)
140mm 실린더 2기로 최대 23톤을 출력하고, 헤드 간격을 자재 길이에 맞춰 조절합니다. 길이가 여러 종인 부재를 한 대에서 처리할 수 있는 구성입니다.
유압 펀칭기최대 23톤380V · 7.5kW
가공 조건 보내고 견적 받기
TP-M100S2
23ton
최대 톤수
140mm
실린더 2기통
2헤드
헤드 구성
±0.1mm
가공 정밀도
TP-AG100P1TP-C100PTP-C100P2TP-C100P3TP-C100PCTP-CC100P1TP-CHAGP3TP-CSPP2TP-M100P1-STP-M100P1TP-M100P2 파이프 홀가공기TP-M100P2 R노칭기TP-M100P22TP-M100P4TP-M100S2TP-M125P2TP-M180P1TP-M2000TP-M3000TP-MH100P2TP-MV100P1TP-RA120P1-STP-SC45P2TP-SP100P1
이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다
Function & Features
이 기계가 현장에서 하는 일
이 기계의 기능과 구성을 정리했습니다.
140mm 실린더 2기
140mm 대형 유압 실린더 2기로 최대 23톤을 출력합니다.
헤드 위치 가변
헤드 1개의 위치를 옮겨 여러 홀 간격에 맞춥니다.
실린더 2기 배치
실린더 2기로 힘을 나눠 펀칭할 때 자재 변형을 줄입니다.
맞춤 멀티홀 금형
48.1mm 2홀·60.5mm 3홀 등 맞춤 멀티홀 금형을 장착할 수 있습니다.
Why it matters
헤드 간격을 옮길 수 있어 자재 길이가 바뀌어도 세팅만 바꾸면 됩니다.
헤드 간격이 고정된 장비는 그 간격에 맞는 자재만 한 세팅에서 처리할 수 있고, 나머지 품목은 자재를 다시 고정하는 공정이 추가됩니다. 헤드 간격을 옮길 수 있으면 새 품목도 세팅만 바꿔 같은 라인에서 가공할 수 있습니다. 가공하실 자재의 길이 범위를 알려 주시면 가변 폭이 충분한지 저희가 먼저 확인한 뒤 사양을 확정합니다.
Selling Points
문의가 많은 세 가지
도입을 검토하실 때 먼저 확인하실 세 가지입니다.
01
23톤 유압140mm 실린더 2기로 두꺼운 자재도 펀칭합니다
02
1헤드 길이 가변가공물의 홀 간격에 맞춰 헤드 간격을 조절합니다
03
한 번에 여러 홀한 번 가압으로 2홀·3홀을 가공합니다
모델 ModelTP-M100S2
원산지 Origin중국산
최대 톤수최대 23 Ton
실린더 규격140mm 2기통 (Dual Cylinder)
모터 / 전력 Motor Power7.5 kW 유압 모터
전원 사양 Power Supply380V 4선식
공기 압력 Air Pressure무 (공압 불필요)
가공 정밀도 Accuracy±0.1mm 이내
헤드 구성2헤드 (1헤드 위치·길이 가변)
금형 응용48.1mm 2홀 · 60.5mm 3홀 커스텀
제품 상태 Status주문제작
Order & Shipping
주문 · 출고 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다
금형 구성
표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다
가공 도면 확인
가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다
납품 · 설치
일정과 비용은 협의합니다
