103. 유압 프레스 펀칭기
055-327-4112
Vertical Punching
각파이프를 수직 유압으로 펀칭 가공합니다.
TP-MV100P1 · Vertical Hydraulic Square Pipe Punching Machine
수직 유압 실린더 1기로 각파이프에 홀을 가공합니다. 펀치 크기는 사용하실 규격에 맞춰 구성하고, 펀칭 압력은 자재 두께와 재질에 따라 협의해 정합니다.
유압 펀칭기1헤드380V · 5.5kW
가공 조건 보내고 견적 받기이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다
TP-MV100P1
실물 · 각파이프 홀 펀칭 사진
100×50 각파이프(두께 3mm)에 Φ15 구멍을 뚫어 본 사진입니다.

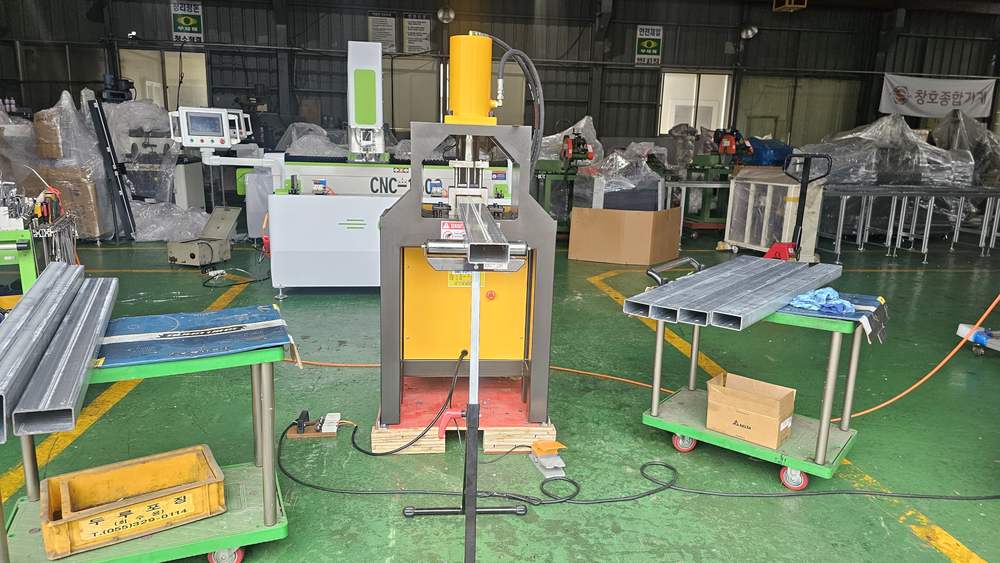

본체와 자재 받침대 — 긴 각파이프를 받침대에 올려 펀칭합니다

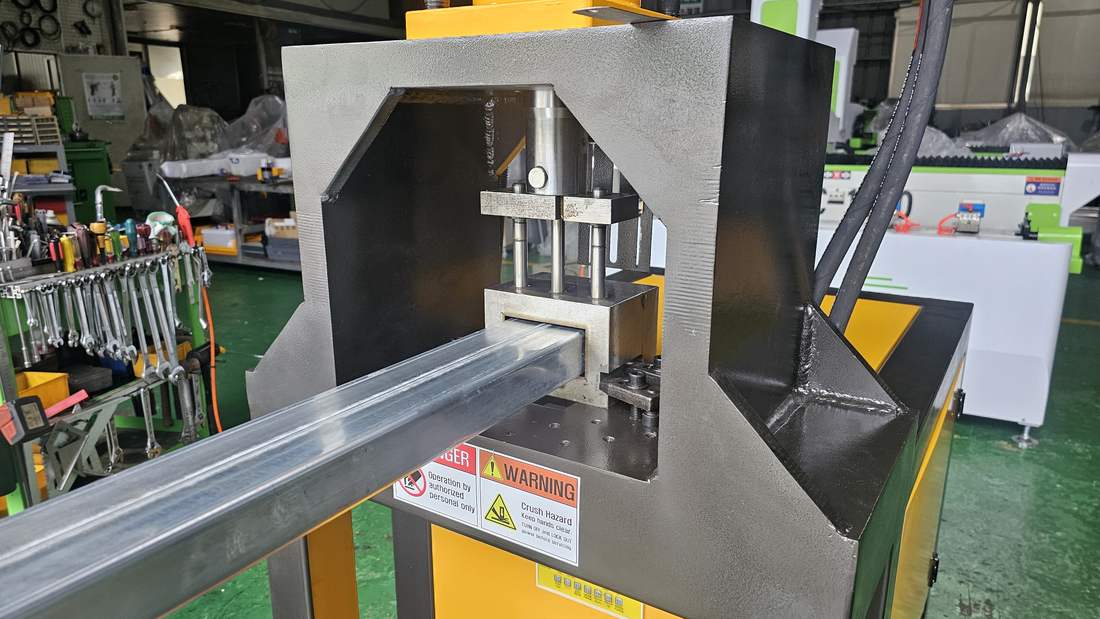

각파이프를 금형에 끼운 상태

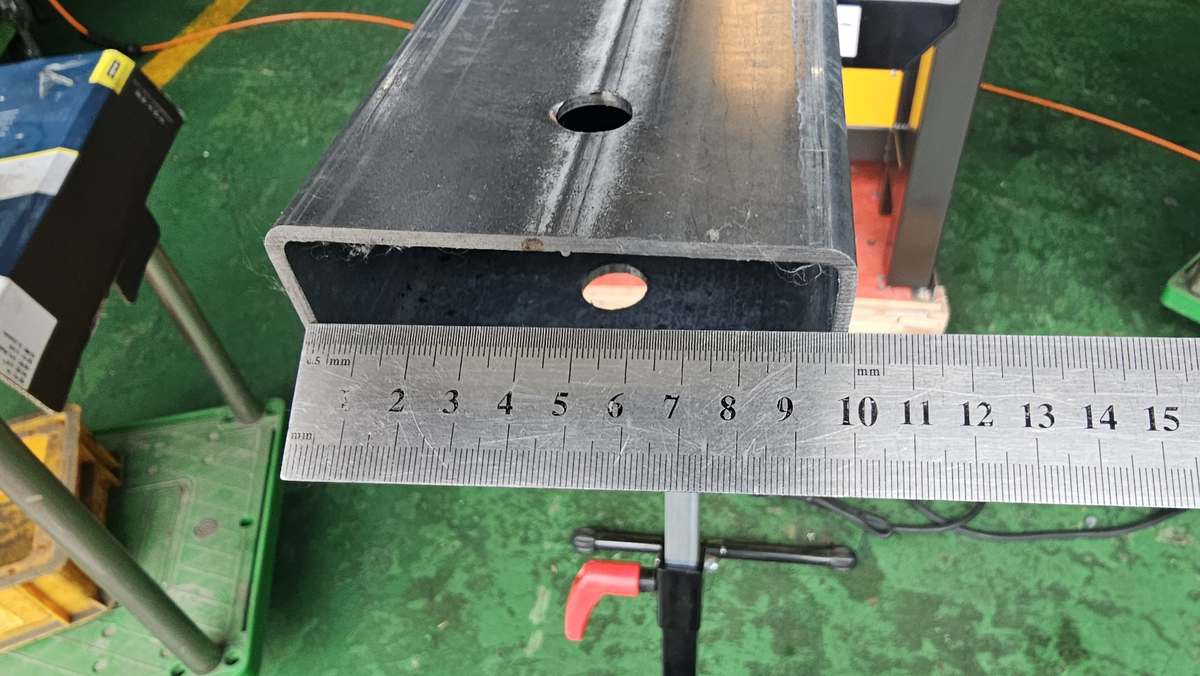

펀칭 결과 — 각파이프 윗면의 Φ15 구멍

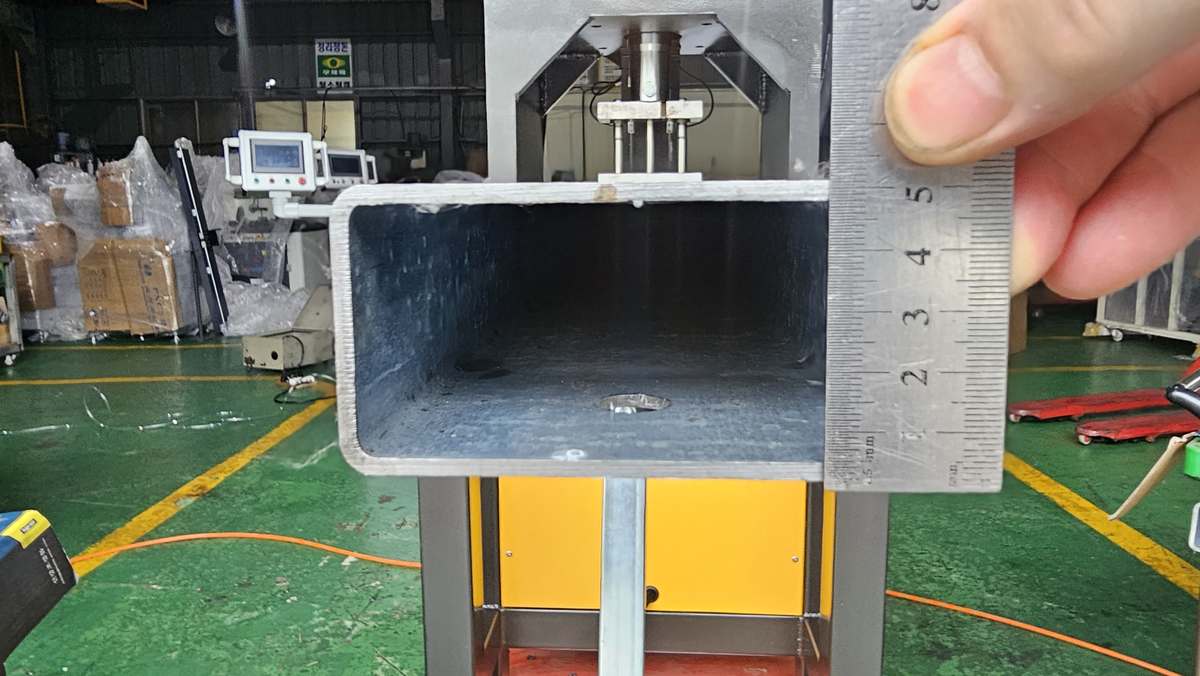

자재 단면 확인 — 100×50 각파이프

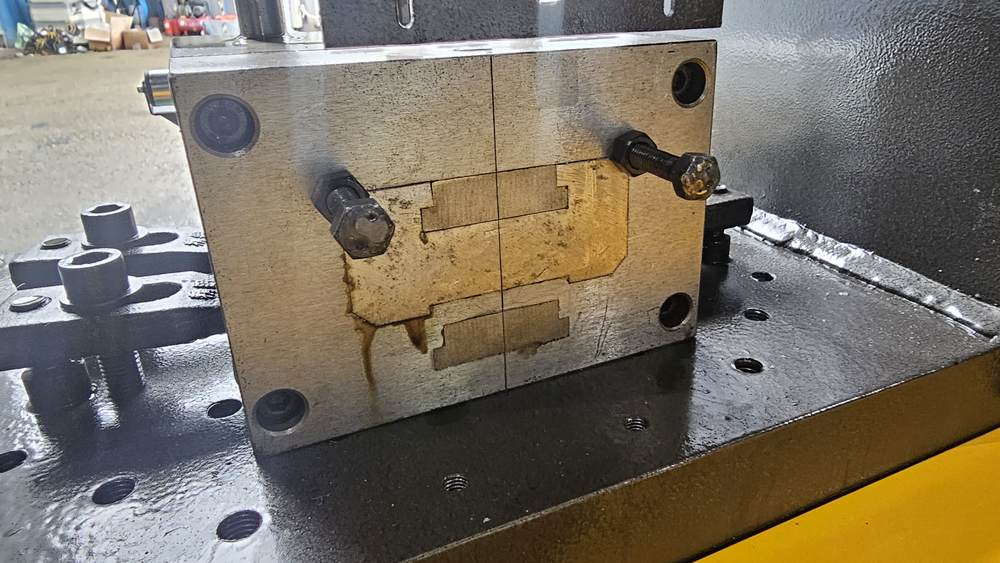

펀칭 금형

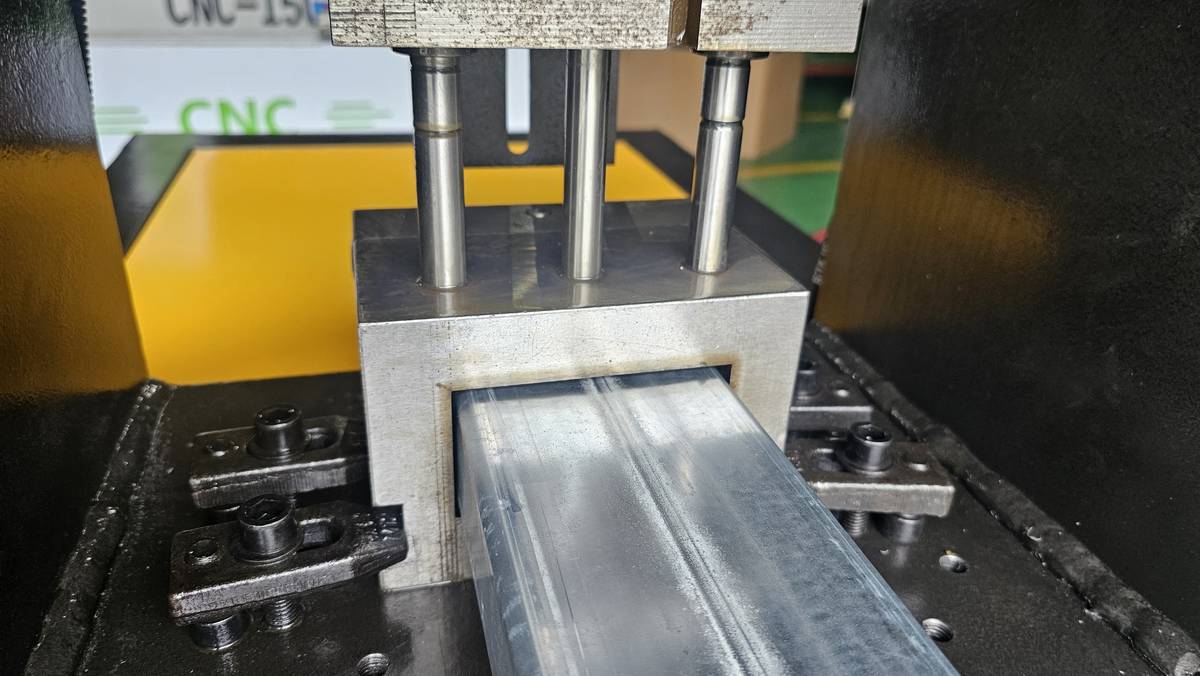

각파이프를 금형에 넣어 펀칭하는 모습
Function & Features
이 기계가 현장에서 하는 일
이 기계의 기능과 구성을 정리했습니다.
수직형 각파이프 펀칭
수직 유압 방식으로 각파이프에 홀을 가공합니다.
여러 관 규격
여러 규격의 각파이프에 홀을 가공합니다.
수직 실린더 1기
수직 유압 실린더 1기로 위에서 가압합니다.
가공 범위 협의
가공하실 각파이프 규격을 알려 주시면 범위를 확인해 드립니다.
Why it matters
수직으로 가압해 자재가 안정적으로 고정됩니다.
측면에서 가압하는 방식은 자재를 회전시키려는 힘이 함께 걸려 고정이 풀릴 수 있습니다. 수직으로 가압하면 하중이 고정 방향과 일치해 자재가 제자리를 유지하고, 홀 위치가 가공물마다 일정합니다. 사용하실 각파이프 규격으로 저희가 시험 펀칭해 클램프와 펀치 구성을 확정한 뒤 납품합니다.
Selling Points
문의가 많은 세 가지
도입을 검토하실 때 먼저 확인하실 세 가지입니다.
01
수직 펀칭 방식각파이프 홀 위치가 가공물마다 일정합니다
02
펀치 크기 선택사용하실 규격에 맞춰 구성합니다
| 모델 Model | TP-MV100P1 |
|---|
| 원산지 Origin | 중국산 |
|---|
| 가공범위 Machining Range | 최대 펀칭 압력 협의 / 수직 유압 실린더 1개 |
|---|
| 모터 / 전력 Motor Power | 사용전원 380V / 소비전력 5.5kW |
|---|
| 전원 사양 Power Supply | 380V 4선식 |
|---|
| 제품 크기 Dimensions | 1100 x 1800 x 1500 mm |
|---|
| 중량 Weight | 400 KG |
|---|
| 제품 상태 Status | 주문제작 |
|---|
Order & Shipping
주문 · 출고 안내
현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.
가공 소재 · 두께
철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오
자재 규격
단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다
금형 구성
표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다
설치 전원
380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다
가공 도면 확인
가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다
