103. 유압 프레스 펀칭기
055-327-4112

Right-Angle Notching

각관을 접기 전에 90도로 노칭합니다.

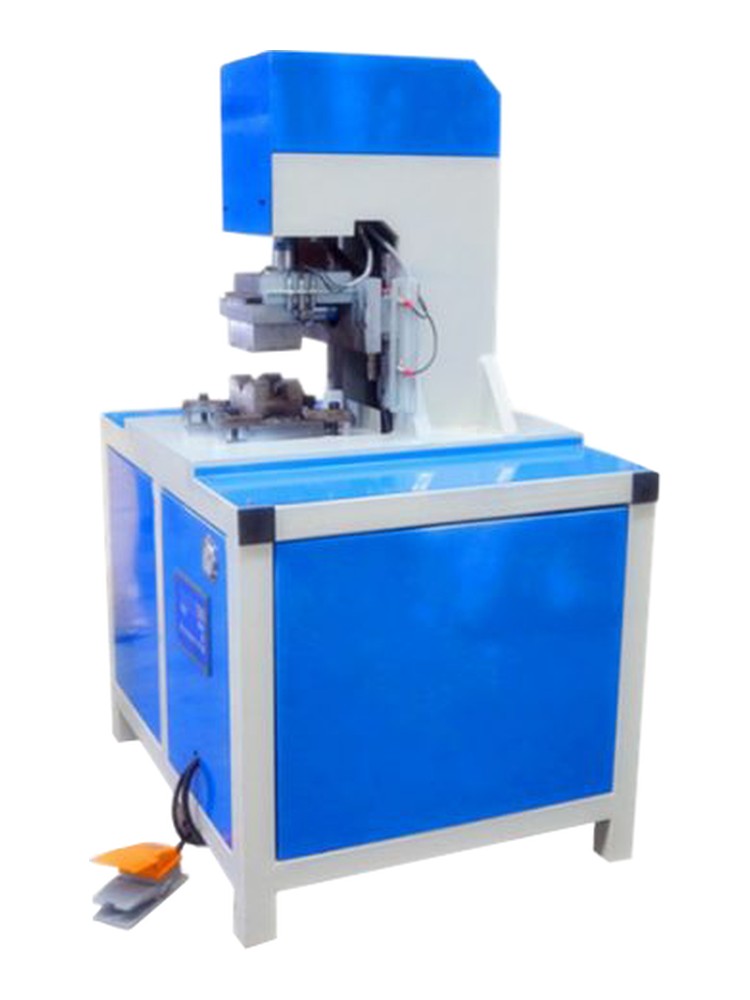

TP-M100P1-S · Hydraulic 90° Notching Machine

각관을 90도로 접기 전에 접히는 자리를 잘라 내는 유압 노칭기입니다. 노칭 정밀도는 ±0.05mm이며, 금형 1세트로 같은 각도를 반복해 가공합니다. 380V 4선식 5.5kW 구성이며, 노칭 모양이 바뀌면 금형을 교체합니다.

유압 노칭기유압 구동380V · 5.5kW

가공 조건 보내고 견적 받기

1SET

노칭 금형 구성

±0.05mm

가공 정밀도

5.5kW

소비 전력

600kg

본체 중량

이 계열 24품목 — 아래에서 기종별 사양을 보실 수 있습니다

Function & Features

이 기계가 현장에서 하는 일

이 기계의 기능과 구성을 정리했습니다.

유압 구동

일정한 유압으로 노칭합니다.

90도 전용 금형

사각 프로파일의 90도 코너 전용 금형을 사용합니다.

정밀도 ±0.05mm

노칭 정밀도가 ±0.05mm로 유지됩니다.

380V 산업용 전원

380V 4선식 전원으로 연속 작업할 수 있습니다.

Why it matters

전용 금형으로 노칭 각도를 일정하게 유지합니다.

노칭 각도가 어긋나면 접은 뒤 프레임 대각이 맞지 않고, 이미 가공한 자재는 되돌릴 수 없습니다. 전용 금형이 각도를 고정하기 때문에 작업자가 바뀌어도 같은 노칭 결과가 나옵니다. 사용하실 각관 규격으로 저희가 노칭 시험을 진행해 금형 사양을 정한 뒤 납품합니다.

Selling Points

문의가 많은 세 가지

도입을 검토하실 때 먼저 확인하실 세 가지입니다.

±0.05mm 노칭 정밀도유압으로 눌러 노칭 각도를 일정하게 유지합니다

90도 직각 코너사각 프로파일을 90도로 노칭하는 전용기입니다

유압 전용기일정한 유압으로 노칭면이 고르게 나옵니다

모델 Model	TP-M100P1-S
원산지 Origin	중국산
가공범위 Machining Range	금형 1set / 정확도 ±0.05mm
모터 / 전력 Motor Power	사용전원 380V / 소비전력 5.5kW
전원 사양 Power Supply	380V 4선식
제품 크기 Dimensions	1000 x 800 x 1600 mm
중량 Weight	600 KG
제품 상태 Status	주문제작

Order & Shipping

주문 · 출고 안내

현장 조건에 따라 구성이 달라집니다. 아래 항목을 알려 주시면 그에 맞춰 구성해 드립니다.

가공 소재 · 두께

철인지 알루미늄인지, 두께가 몇 T인지 알려 주십시오

자재 규격

단면 치수와 길이에 맞춰 금형과 이송 구성을 정합니다

금형 구성

표준 금형으로 가공하기 어려운 모양은 전용 금형을 제작합니다

설치 전원

380V 4선식 기준이며 현장 전원이 다르면 도입 전에 확인해 드립니다

가공 도면 확인

가공하실 자재의 도면과 단면을 보내 주시면 가공할 수 있는지 확인해 드립니다

납품 · 설치

일정과 비용은 협의합니다
