홈›자가수리 안내›서보 탭핑기 탭 콜렛 토크 조절

Self-Repair · 서보 탭핑기 · 토크 조절

서보 탭핑기 탭 콜렛 토크는 어떻게 조절하나요?

SERVO TAPPING MACHINE · TAP COLLET TORQUE ADJUSTMENT

탭 콜렛 안에는 정해 둔 힘을 넘으면 헛도는 안전 클러치가 들어 있습니다. 탭이 미끄러져 끝까지 들어가지 않으면 이 클러치의 토크를 높입니다. 콜렛 옆면의 멈춤링을 빼고 아래쪽 너트를 시계 방향으로 회전시키면 토크가 커집니다. GT12 · GT24 · TC820 토크 조절식 콜렛이 모두 같은 방법입니다.

토크 조절4단계GT12 · GT24 · TC820

직접 하기 어려우면 문의 다른 안내 보기

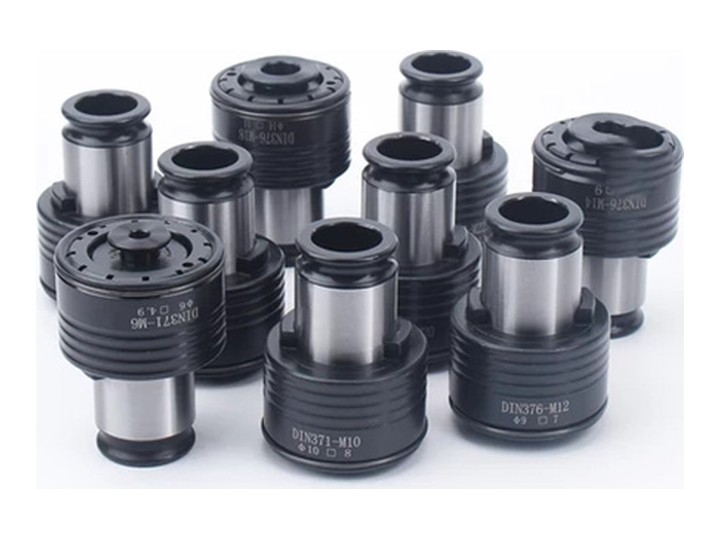

GT12 탭 콜렛 척 세트

4단계

조절 순서

시계 방향

토크 커짐

핀 스패너

너트 조절 공구

3종

GT12 · GT24 · TC820

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

전원 스위치를 끈 뒤 탭 콜렛을 기계에서 빼냅니다.
콜렛은 바이스에 고정한 상태에서 너트를 조절합니다.
멈춤링은 작아서 잃어버리기 쉽습니다. 따로 두고 작업합니다.

시계 방향으로 회전시키면 토크가 커지고, 반시계 방향으로 회전시키면 작아집니다.조금씩 조절한 뒤 시험 탭으로 확인해 주세요.

Video

조절 영상

탭 콜렛 토크 조절하는 법 — GT12 탭 콜렛 척 세트 · 창호종합기계 유튜브

영상

탭 콜렛 토크 조절하는 법 — GT12 탭 콜렛 척 세트 · 창호종합기계 유튜브

서보 탭핑기 정비 영상 더 보기

원터치 탭 홀더 아바 교체 방법 터치스크린 에러 312 해결 방법1:56 서보 탭핑기 퓨즈 교체 방법 터치스크린 사용 설정9:03 모터 헤드 수직·수평 각도 고정 — WTM-M3-M16-1100K2:04 지게차에서 떨어져 부서진 서보 탭핑기 수리쇼츠

Steps

탭 콜렛 토크 조절 — 4단계

단계 사진은 콜렛 공급사 안내 영상에서 뽑은 장면입니다.

STEP 1

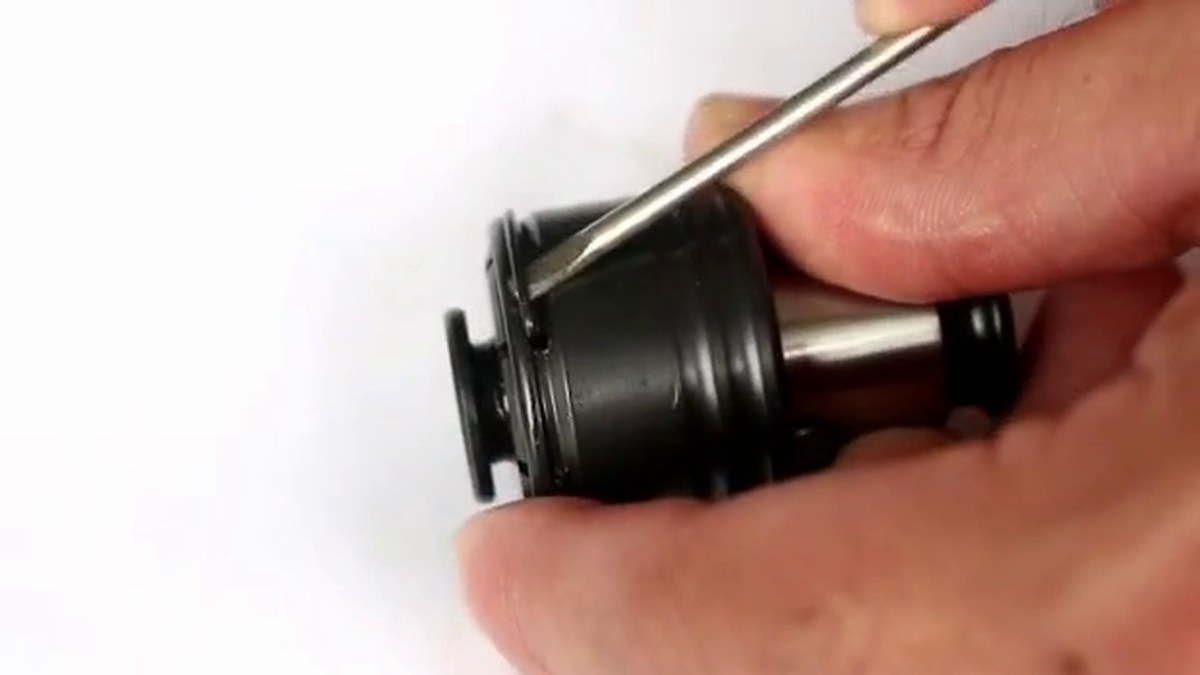

콜렛 옆면의 멈춤링을 빼 주세요

콜렛 옆면 홈에 끼워진 멈춤링(스냅링)을 가는 일자 드라이버 끝으로 들어 올려 빼냅니다. 뺀 멈춤링은 잃어버리지 않게 따로 둡니다.

가는 일자 드라이버로 콜렛 옆면의 멈춤링을 들어 올리는 모습

STEP 2

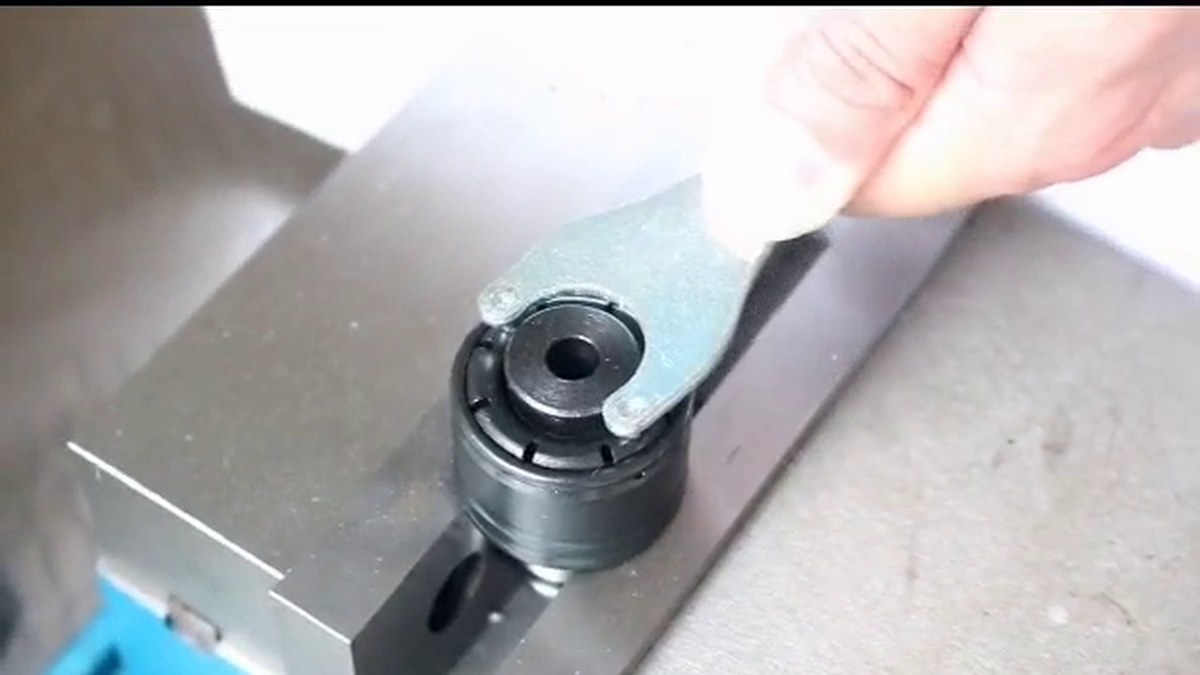

핀 스패너로 너트를 돌려 토크를 조절해 주세요

콜렛을 바이스에 고정하고, 핀 스패너를 아래쪽 너트 구멍에 끼워 회전시킵니다. 시계 방향으로 회전시키면 토크가 커지고, 반시계 방향으로 회전시키면 작아집니다. 탭이 미끄러질 때는 시계 방향으로 조금씩 회전시킵니다.

바이스에 고정한 콜렛의 너트를 핀 스패너로 돌리는 모습

STEP 3

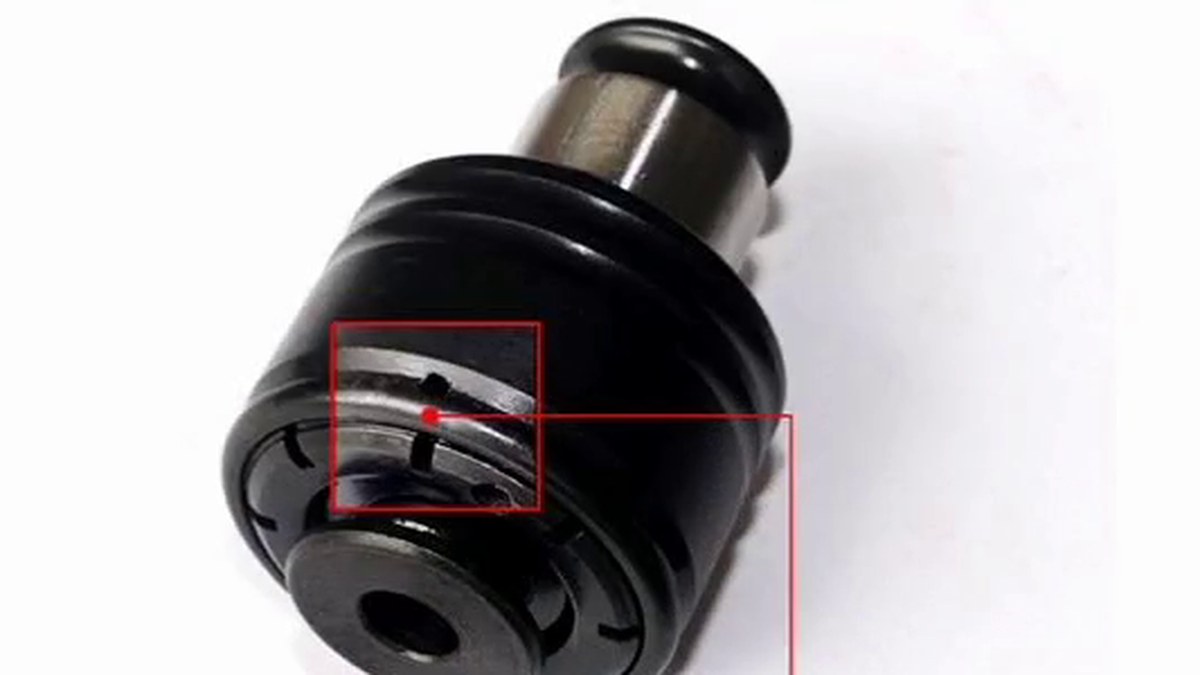

너트 홈을 몸통 구멍에 맞춰 주세요

조절을 마치면 너트의 홈이 콜렛 몸통의 구멍과 나란히 오도록 위치를 맞춥니다. 홈과 구멍이 맞아야 멈춤링이 들어갑니다.

너트의 홈과 콜렛 몸통의 구멍을 맞춘 자리(빨간 네모)

STEP 4

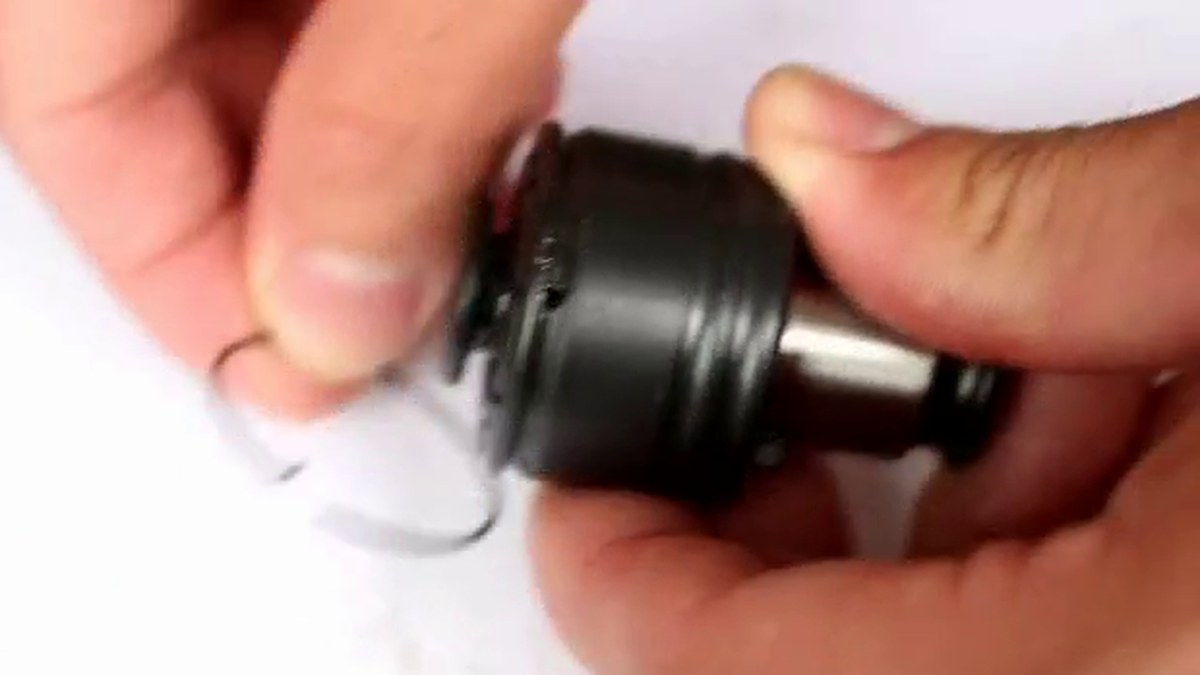

멈춤링을 다시 끼워 주세요

빼 두었던 멈춤링을 옆면 홈에 다시 끼웁니다. 멈춤링이 홈에 끝까지 들어갔는지 눈으로 확인한 뒤 콜렛을 기계에 끼워 시험 탭을 합니다.

멈춤링을 콜렛 옆면 홈에 다시 끼우는 모습
