104. 서보 탭핑기
055-327-4112
055-327-4112
Servo Tapping Machine
M6~M24를 작업반경 1,500mm로 가공합니다
WTM-M6-M24-1500K-200RPM
중경 구간(M6~M24)에 넓은 작업 반경을 더한 구성입니다. 대형 알루미늄·철재 구조물을 고정한 자리에서 그대로 가공하시려는 현장을 위한 조합입니다. 핸들 리프트가 기본으로 들어 있어 높낮이를 손으로 맞추실 수 있습니다.
일반형탭 M6 ~ M24작업반경 1,500 mm최대 200 RPM
이 모델 견적 문의스마트스토어 바로가기
M6~M24
탭 가공 범위
1,500mm
작업 반경
1.2kW
모터 출력
60kg
본체 중량
이 계열 11기종 — 아래에서 기종별 사양을 보실 수 있습니다
Video
제품 소개 영상

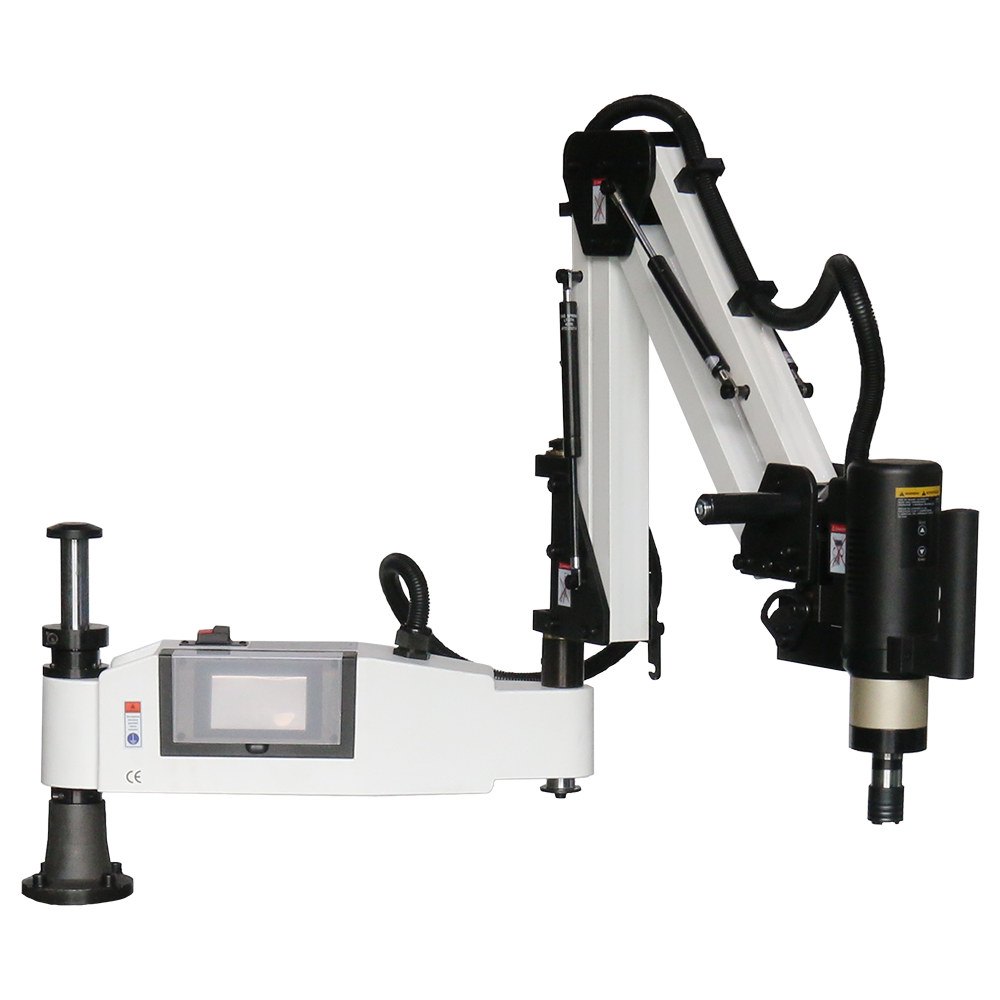

사용 설명 — WTM-M6-M24-1500K · 창호종합기계 유튜브
Selling Points
이 모델의 특징
WTM-M6-M24-1500K-200RPM의 주요 특징입니다. 제어 방식은 일반형 11종 모두 같습니다.
01
대형 부재를 고정한 채 가공합니다1,500mm 360도 회전 암이 닿는 범위 안에서는 공작물을 고정한 채 여러 지점을 연속으로 가공합니다. 크레인이나 지게차로 부재를 다시 옮겨 고정하는 일이 줄어듭니다.
02
설정 깊이에서 자동으로 역회전합니다설정 깊이에 닿으면 자동으로 역회전합니다. 막힌 구멍(블라인드 홀)에서도 같은 깊이가 반복됩니다.
03
토크 리미트 척이 한 겹 더 차단합니다사이즈별 전용 척이 과부하 시 클러치로 동력을 끊고, 전자식 토크 감지와 함께 두 가지로 탭을 보호하며, 사용하실 탭 규격을 알려 주시면 맞는 척을 안내해 드립니다.
Control
1,500mm 롱 암 구성으로, M24 탭 척을 원터치로 교환합니다
11종 전 모델이 같은 한글 터치스크린을 쓰고, 3모드(수동·자동·연동) 구조도 같습니다. 한 기종의 조작을 익히시면 나머지 기종에 그대로 적용되고, 여러 대를 함께 운용하실 때 설정 값을 옮겨 사용하실 수 있습니다. 무단 변속이라 소재와 탭 규격에 맞춰 회전수를 0부터 자유롭게 설정하실 수 있습니다.
0.01mm
단위 깊이 제어
3
모드 · 수동/자동/연동
360°
회전 유니버설 헤드
2
겹 과부하 보호
Supply Journey
수입부터 사후 관리까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 직접 수입한 기계를 전시장에 설치해 시연하고, 포장·출고하고, 고장이 나면 입고받아 수리합니다.
01
대량 수입
컨테이너 단위로 직접 수입합니다. 여러 기종을 한 번에 들여와 국내 재고로 두고 출고합니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전에 실제 소재로 탭 가공을 해 보고 정하실 수 있습니다. 탭 규격·소재·깊이를 지정해 주시면 그 조건 그대로 가공해 보여 드립니다.
05
포장 · 출고
본체와 다이가 움직이지 않도록 고정해 포장한 뒤 출고합니다. 재고가 있는 품목은 주문을 확인한 뒤 출고 일정을 바로 안내해 드립니다.
06
입고 수리
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 등 소모·수리 부품을 자체 보유합니다.
그래서 수입부터 수리까지 한곳에서 해결됩니다.
Specifications
WTM-M6-M24-1500K-200RPM 제원
위쪽 6줄이 이 모델의 고유 값이고, 아래는 계열 전 모델 공통 사양입니다.
| 모델명 | WTM-M6-M24-1500K-200RPM |
|---|---|
| 탭 가공 범위 | M6 ~ M24 |
| 작업 반경 | 1,500 mm |
| 모터 출력 | 1.2 kW |
| 최고 회전수 | 최대 200 RPM |
| 본체 중량 | 60 kg |
| 전원 | 단상 220V · 50/60Hz |
| 제어 방식 | 서보 모터 제어 + 디지털 터치스크린 (한글 지원) |
| 운전 모드 | 수동 · 자동 · 연동(반복) 3모드 · 무단 변속 |
| 깊이 제어 | 설정 깊이 도달 시 자동 역회전 — 블라인드 홀(막힌 구멍) 가공 대응 |
| 보호 장치 | 지능형 토크 보호 · 사이즈별 토크 리미트 척 — 과부하 시 클러치 작동 |
| 가공 방향 | 유니버설 헤드 · 360° 회전 암 — 수직·수평 자유 가공 |
| 적용 소재 | 알루미늄 · 비철 · 철 · 스테인리스 |
| 보증 · 사후 관리 | 입고 수리 — 소모·수리 부품 자체 보유 |
알루미늄비철철스테인리스
Real Product
실물 · 가공 방향 · 부속 구성
본체의 두 가지 가공 방향과 함께 사용하시는 부속 구성입니다. 탭 콜렛 척은 기본 공급이고 테이블·바이스·마그네틱 척은 별매입니다.
전시장 입고 — 서보 탭핑기 다수 동시 전시
본체 — 수직 가공
본체 — 수평 가공 (유니버설 헤드 90° 회전)
전용 테이블 600×900 서랍형·T 슬롯 + 본체 + 6인치 바이스 (별매)
마그네틱 척 WTM-MC-300KG — 원터치 타입 · 본체 체결 탭 (별매)
탭 콜렛 척 세트 — 탭 규격에 맞춰 기본 공급(사진은 GT12 M3~M16 세트)
Line-up
일반형 11종 한눈에 비교
지금 보고 계신 모델은 WTM-M6-M24-1500K-200RPM입니다. 탭 범위나 작업 반경이 맞지 않으면 아래에서 다른 모델과 비교하실 수 있습니다.
WTM-M3-M10-1100K-800RPM
탭 M3 ~ M10 · 반경 1,100 mm · 최대 800 RPM
WTM-M3-M12-1100K-1200RPM
탭 M3 ~ M12 · 반경 1,100 mm · 최대 1,200 RPM
WTM-M3-M16-1100K-375RPM
탭 M3 ~ M16 · 반경 1,100 mm · 최대 375 RPM
WTM-M3-M16-1500K-375RPM
탭 M3 ~ M16 · 반경 1,500 mm · 최대 375 RPM
WTM-M6-M24-1200K-200RPM
탭 M6 ~ M24 · 반경 1,200 mm · 최대 200 RPM
WTM-M6-M24-1500K-200RPM
탭 M6 ~ M24 · 반경 1,500 mm · 최대 200 RPM
WTM-M6-M36-1200K-150RPM
탭 M6 ~ M36 · 반경 1,200 mm · 최대 150 RPM
WTM-M6-M36-1500K-150RPM
탭 M6 ~ M36 · 반경 1,500 mm · 최대 150 RPM
WTM-M12-M42-1200-50RPM
탭 M12 ~ M42 · 반경 1,200 mm · 50 RPM
WTM-M12-M48-1200-50RPM
탭 M12 ~ M48 · 반경 1,200 mm · 50 RPM
WTM-M3-M24TD
탭 M3 ~ M24 · 반경 1,100 mm · 탭 250 / 드릴 3,000 RPM
Order & Shipping
주문 · 출고 안내
모델 확인
사용하시는 탭 규격과 공작물 크기를 알려 주시면 이 모델이 맞는지 함께 확인해 드립니다. 맞지 않으면 옆 모델을 권해 드립니다.
세트 구성
본체에 전용 테이블(주철 다이 600×900 · 서랍형 · T 슬롯), 마그네틱 척(300 / 600KG), 볼반 바이스(4 · 6인치)를 조합해 한 번에 받으실 수 있습니다.
기본 공급 · 별매
사용하실 탭 규격에 맞는 탭 콜렛 척 세트(JIS / DIN / ISO 중 협의)를 기본으로 함께 출고합니다. 전용 테이블·마그네틱 척·바이스와 추가 터치스크린은 별매입니다.
재고 · 출고
국내 재고 보유 품목은 주문이 확정되면 출고해 드립니다. 주문 전 재고 상황을 확인해 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
수리는 기계를 입고받아 처리합니다. 퓨즈·탭 척·서보 드라이브 등 소모·수리 부품을 재고로 보유하고 있습니다.
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등 수리 부품을 재고로 두고 있습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 필요하신 조합으로 구성해 드립니다.
