Precision Machine Vise — WTM-DV Series
볼반 바이스로 소재를 고정한 뒤 가공합니다
PRECISION MACHINE VISE · JAW 125 / 150 · OPENING 125 / 300
가공 중에 소재가 미세하게 밀리거나 회전하면 그 순간 공구에 무리가 걸립니다. 죠가 정밀하게 가공되어 있어야 고정한 소재가 제자리를 지키고, 리드 스크루를 칩에서 보호해야 그 정밀도가 오래갑니다. 두 규격 모두 고강도 주철 바디에 스크루 보호 커버를 씌운 구조이며, T 슬롯 작업대에 볼트와 T 너트로 바로 체결합니다.
2종 · 4인치 / 6인치죠 폭 125 / 150 mm고강도 주철 바디리드 스크루 보호 커버
모델 선정 · 견적 문의스마트스토어 바로가기
125 / 150mm
죠 폭
125 / 300mm
최대 개구량
40 / 50mm
죠 높이
2종
라인업
이 분류 3개 제품 — 아래에서 제품별 사양을 보실 수 있습니다
Video
제품 소개 영상
서보 탭핑 머신 작업 영상 — 바이스로 소재를 고정해 가공 · 창호종합기계 유튜브
Selling Points
연락 주신 분들이 궁금해하신 것
바이스를 고르실 때 확인하실 세 가지입니다. 두 규격의 차이는 이어지는 표에 정리해 두었습니다.
01
리드 스크루 보호 커버가 칩 유입 경로를 막습니다가공에서 나온 칩과 절삭유가 스크루 안으로 들어가면 조작감이 떨어지고 고장으로 이어집니다. 두 규격 모두 리드 스크루에 보호 커버가 씌워져 있어 그 경로를 막습니다.
02
죠 가공 정밀도가 클램핑 유격을 결정합니다죠 면이 정밀 가공되어 있어야 고정한 소재가 제자리를 유지합니다. 유격이 남으면 가공 중에 소재가 밀리고, 그 밀림이 공구 파손으로 이어집니다. 저희가 출고 전에 죠 평행도를 확인한 뒤 보내 드립니다.
03
고강도 주철 바디가 가공 충격을 흡수합니다무거운 가공의 충격을 바디가 견뎌야 죠 위치가 유지됩니다. 6인치는 구상흑연주철(FCD60)에 정밀 열처리 강재를 더해 장기 사용 시 수평도와 평행도 변형을 줄였습니다.
Control
바이스 최대 개구량과 소재 폭을 먼저 확인해 주십시오
두 규격에서 차이가 가장 큰 값은 개구량입니다. 4인치는 죠 폭 125mm에 최대 개구 125mm로 죠 폭과 같지만, 6인치는 죠 폭 150mm에 최대 개구가 300mm로 죠 폭의 두 배까지 벌어집니다. 고정하실 소재의 폭이 125mm를 넘으면 최대 개구 300mm인 6인치를 고르셔야 합니다. 고정하실 소재의 최대 폭을 알려 주시면 그 기준으로 규격을 제안해 드립니다.
300
mm 최대 개구 · 6인치
150
mm 죠 폭 · 6인치
50
mm 죠 높이 · 6인치
2
종 · 4인치 / 6인치
Supply Journey
수입부터 사후 관리까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 직접 수입한 기계를 전시장에 설치해 시연하고, 포장·출고하고, 고장이 나면 입고받아 수리합니다.
01
대량 수입
컨테이너 단위로 직접 수입합니다. 여러 기종을 한 번에 들여와 국내 재고로 두고 출고합니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전에 실제 소재로 탭 가공을 해 보고 정하실 수 있습니다. 탭 규격·소재·깊이를 지정해 주시면 그 조건 그대로 가공해 보여 드립니다.
05
포장 · 출고
본체와 다이가 움직이지 않도록 고정해 포장한 뒤 출고합니다. 재고가 있는 품목은 주문을 확인한 뒤 출고 일정을 바로 안내해 드립니다.
06
입고 수리
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 등 소모·수리 부품을 자체 보유합니다.
그래서 수입부터 수리까지 한곳에서 해결됩니다.
Selection
고정하실 소재의 최대 폭으로 골라 주십시오
두 규격은 죠 폭과 죠 높이, 개구량, 바디 재질이 모두 다릅니다. 그중 차이가 가장 큰 값은 개구량이라 그 값을 먼저 보시면 됩니다.

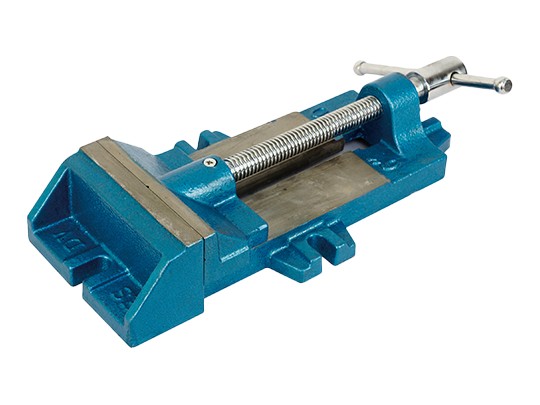

WTM-DV-125 — 4인치 · 소형 상시 가공
죠 폭 125 mm · 죠 높이 40 mm · 최대 개구 125 mm. 고강도 주철 바디에 밀폐형 리드 스크루 보호 커버가 씌워져 있으며, 알루미늄 프로파일과 소형 금속 소재를 반복 가공할 때 사용합니다.
WTM-DV-150 — 6인치 · 중가공 · 넓은 소재
죠 폭 150 mm · 죠 높이 50 mm · 최대 개구 300 mm. 바디는 구상흑연주철(FCD60)에 정밀 열처리 강재를 더했고, 죠 폭의 두 배까지 벌어져 넓은 판재와 중량 소재를 고정할 수 있습니다. 밀링 · MCT 가공에도 사용합니다.
Model Line-up
두 규격 한눈에 비교
죠 폭 · 죠 높이 · 개구량 · 바디 재질이 모두 다릅니다. 그중 실제 선택을 좌우하는 값은 개구량입니다.
| # | 모델 | 죠 폭 | 죠 높이 · 최대 개구 · 바디 재질 | |
|---|---|---|---|---|
 | 1 | WTM-DV-125 (4인치) | 125 mm | 40 mm · 개구 125 mm · 고강도 주철 |
| 2 | WTM-DV-150 (6인치) | 150 mm | 50 mm · 개구 300 mm · 구상흑연주철 FCD60 + 열처리 강재 |
· 두 규격 모두 비전동 공구라 전원이 필요 없습니다. · 6인치 클램핑은 스크루 타입입니다. · T 슬롯 작업대(WTM-WT-600X900)에 볼트와 T 너트로 체결합니다. · 작업대와 마그네틱 척은 별매입니다.
Specifications
두 규격 공통 사양
아래 항목은 4인치 · 6인치 두 규격에 동일하게 적용됩니다. 달라지는 값은 위 표의 네 가지입니다.
| 스크루 보호 | 밀폐형 리드 스크루 보호 커버 |
|---|---|
| 죠 | 정밀 가공 죠 — 클램핑 유격을 줄임 |
| 바디 | 고강도 주철 계열 · 가공 충격 흡수 |
| 사용 전원 | 해당 없음 (비전동 공구) |
| 체결 방식 | T 슬롯 볼트 + T 너트 |
| 적용 기계 | 서보 탭핑기 · 밀링 · MCT · 절단기 |
| 적용 소재 | 알루미늄 프로파일 · 산업용 금속 소재 |
| 라인업 | WTM-DV-125 (4인치) · WTM-DV-150 (6인치) |
| 제품 상태 | 주문 제작 |
| 사후 관리 | 입고 수리 · 소모 부품 보유 |
알루미늄비철철스테인리스
Real Product
T 슬롯 체결 · 죠 근접 · 실제 사용
김해 전시장에서 T 슬롯 상판에 고정해 사용하는 모습입니다. 사진 속 작업대와 마그네틱 척은 별도 품목이며, 이 페이지의 판매 품목은 바이스입니다.

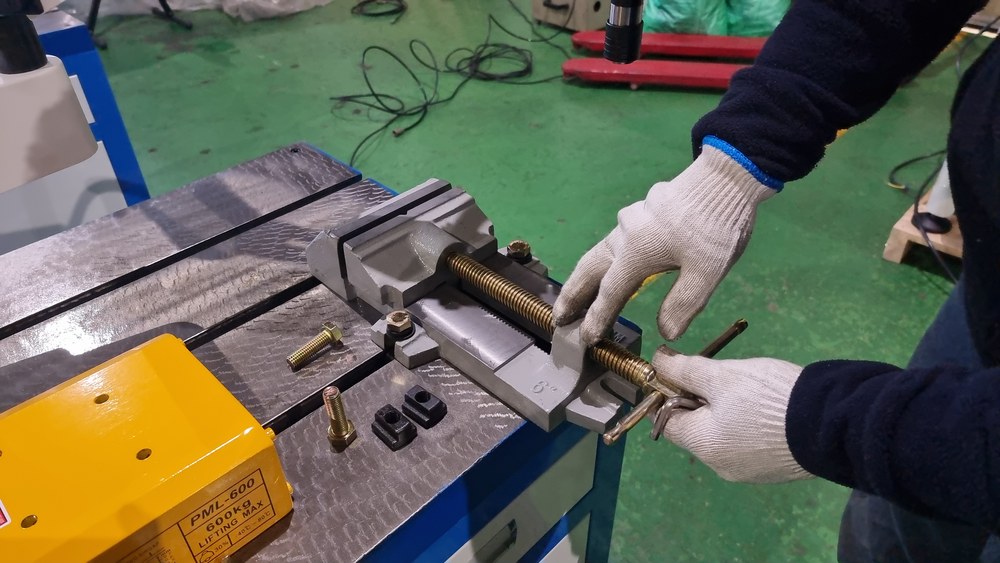

T 슬롯 상판 체결 — 볼트와 T 너트로 원하는 자리에 고정
상판 끝단에 고정한 6인치 — 긴 소재를 내밀어 고정한 모습

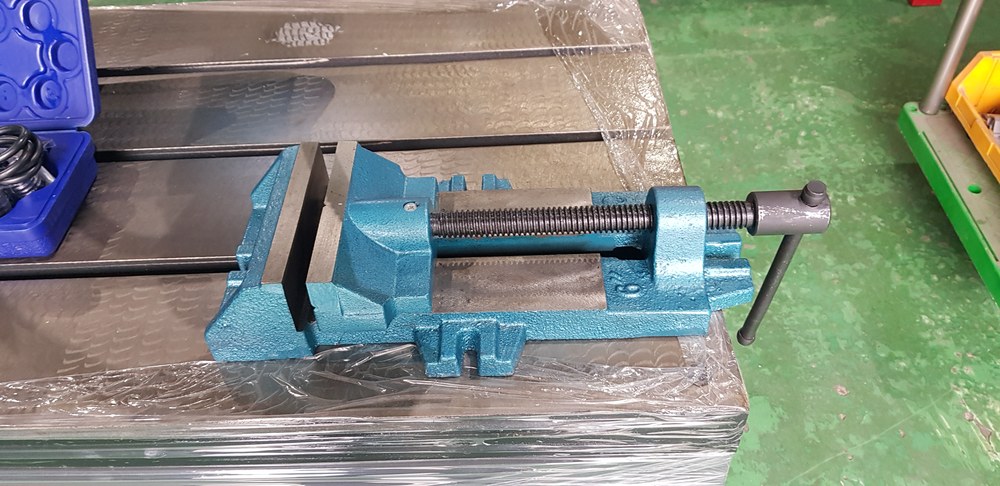

죠와 리드 스크루 근접 — 죠 각인 6인치

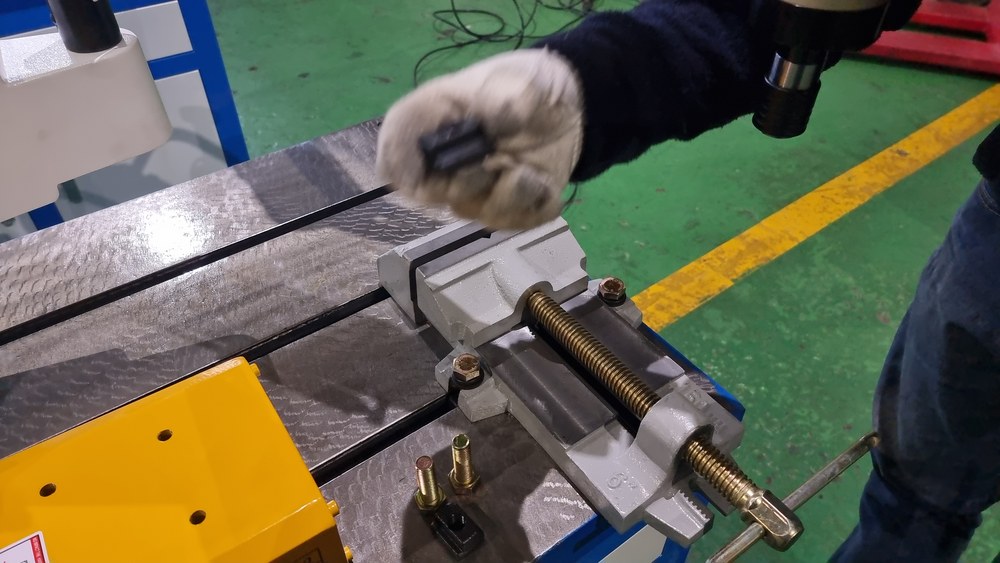

체결 작업 — T 슬롯 위 위치를 맞추는 중
Series Line-up
바이스를 고정하는 자리
바이스는 T 슬롯 작업대에 체결해 사용합니다. 아래 두 품목과 함께 갖추실 수 있습니다.
정밀 바이스 WTM-DV
2종 · 4인치 죠 125 / 6인치 죠 150
주철 전용 작업대 WTM-WT
600 × 900 서랍형 · T 슬롯 · 자중 80 kg
마그네틱 척 WTM-MC
2종 · 리프팅 300 / 600KG · 무전원 영구자석
Order & Shipping
주문 · 출고 안내
규격 선정
고정하실 소재의 최대 폭과 두께를 알려 주십시오. 소재 폭이 최대 개구량 안에 들어가는 규격으로 골라 드립니다.
함께 쓰는 구성
T 슬롯 작업대(WTM-WT-600X900)에 볼트와 T 너트로 체결합니다. 작업대와 마그네틱 척은 각각 별도 품목입니다.
주문 제작 · 납기
주문 제작 품목입니다. 수량과 시점을 알려 주시면 납기를 안내해 드립니다. 국내 재고가 있는 경우에는 그대로 출고됩니다.
사전 확인
김해 전시장에 실물이 있습니다. 고정하실 소재를 가져오시면 그 자리에서 개구량과 죠 높이를 확인하실 수 있습니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
저희가 직접 수입해 전시·판매하고 사후 관리까지 직접 합니다. 스크루나 죠 같은 소모 부품을 재고로 두고 교체해 드립니다.
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등 수리 부품을 재고로 두고 있습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 필요하신 조합으로 구성해 드립니다.
