Cast Iron T-Slot Work Table — WTM-WT Series
탭핑기를
어디에 고정하실 겁니까
CAST IRON T-SLOT WORK TABLE · 600 × 900 × 720 · 80KG
서보 탭핑기는 본체만 들여놓으면 끝나는 기계가 아닙니다. 암이 길어 탭을 낼 때 받치는 자리에 반력이 걸리고, 그 자리가 흔들리면 나사산이 손상됩니다. 이 작업대는 그 반력을 받도록 만든 주철 상판이며, 상면 전체가 T 슬롯이라 바이스와 마그네틱 척을 볼트로 물려 쓰실 수 있습니다.
상판 600 × 900주철 · 자중 80 kgT 슬롯 4분할브레이크 캐스터 이동식
모델 선정 · 견적 문의스마트스토어 바로가기
600 × 900mm
상판 규격
720mm
작업 높이
80kg
자중
4분할
T 슬롯 상판
Video
제품 소개 영상
서보 탭핑 머신 작업 영상 — 이 작업대 위에 세우는 본체 · 창호종합기계 유튜브
Selling Points
연락 주신 분들이 궁금해하신 것
작업대를 따로 사야 하느냐는 질문을 가장 많이 받습니다. 아래 세 가지가 그 답입니다. 상판 규격과 구조는 이어지는 표에 정리해 두었습니다.
01
철판 작업대와 주철 상판은 다릅니다용접해 만든 철판 상판은 탭을 낼 때 생기는 미세한 떨림을 그대로 되돌려 보냅니다. 주철은 그 진동을 자체적으로 흡수합니다. 탭 파손 빈도가 여기에서 달라집니다.
02
상면 전체가 T 슬롯이라 구성 변경이 자유롭습니다바이스와 마그네틱 척, 스텝 클램프를 볼트와 T 너트로 원하는 자리에 물립니다. 공작물이 바뀌어도 상판을 다시 가공할 일이 없습니다.
03
밀어서 옮기고, 브레이크로 고정합니다우레탄 캐스터가 달려 있어 혼자서도 자리를 옮기실 수 있습니다. 가공 위치에서 브레이크를 걸면 그대로 고정되며, 자중 80kg 이 아래를 받칩니다.
Control
상판 아래 수납 공간
상판 아래가 비어 있지 않습니다. 서랍 두 칸과 도어 두 짝이 들어가 있어 탭 척과 콜렛, T 너트와 볼트, 절삭유, 렌치를 기계 옆에 두고 쓰실 수 있습니다. 탭핑 작업은 규격을 바꿀 때마다 공구를 교체하는 일이 잦은데, 그 공구가 다른 자리에 있으면 교체 때마다 작업을 멈추고 이동하셔야 합니다.
600×900
mm 주철 상판
720
mm 작업 높이
80
kg 자중
2+2
서랍 · 도어 수납
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 전시장에 세우고, 시연하고, 포장해 보내고, 고장 나면 받아서 고칩니다.
01
대량 수입
컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 라인업 전체를 한 번에 확보하기 때문에 재고에서 바로 나갑니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전 실제 소재로 탭을 내 보시고 결정하십시오. 탭 규격·소재·깊이를 지정해 주시면 그 조건 그대로 돌려 보여 드립니다.
05
포장 · 출고
본체와 다이를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 등 소모·수리 부품을 자체 보유합니다.
그래서 기다리실 일도, 돌아다니실 일도 없습니다.
Selection
구조를 네 부분으로 나눠 보면
서보 탭핑기 전용 규격이지만 T 슬롯 상판이 필요한 다른 공정에도 그대로 쓰실 수 있습니다. 어느 부분이 무슨 일을 하는지 나눠 적었습니다.
주철 상판 — 진동을 흡수하는 부분
600 × 900 mm 주철 상판이 4분할 T 슬롯으로 가공돼 있습니다. 탭핑 반력과 절삭 진동을 자체적으로 흡수해 탭 축의 흔들림과 나사산 손상을 줄입니다.
T 슬롯 — 고정구를 물리는 부분
바이스(WTM-DV)와 마그네틱 척(WTM-MC), 스텝 클램프를 볼트와 T 너트로 고정합니다. 판재 · 프로파일 · 소형 가공물부터 중량물까지 자리를 잡아 물립니다.
캐스터와 브레이크 — 옮기고 고정하는 부분
우레탄 캐스터로 작업장 안에서 자리를 바꾸시고, 가공 위치에서는 브레이크로 고정합니다. 바닥에 볼트를 박지 않아도 자중 80 kg 이 아래를 잡습니다.
서랍과 도어 — 공구를 보관하는 부분
서랍 두 칸과 도어 두 짝. 탭 척 · 콜렛 · T 너트 · 볼트 · 절삭유 · 렌치를 기계 옆에 두고 쓰실 수 있습니다.
Model Line-up
부위별 사양
상판 · 수납 · 이동 · 전체 치수 순으로 정리했습니다.
| # | 부위 | 재질 · 방식 | 상세 |
|---|---|---|---|
| 1 | 상판 | 주철 (Cast Iron) | 600 × 900 mm · 4분할 T 슬롯 · 공작물 및 고정구 체결 |
| 2 | 프레임 · 수납 | 강판 캐비닛 | 서랍 2칸 + 도어 2짝 · 공구 및 소모품 보관 |
| 3 | 이동 · 고정 | 캐스터 + 브레이크 | 작업장 내 이동 후 제자리 고정 · 바닥 타공 불필요 |
| 4 | 전체 | 완성 조립 상태 | 600 × 900 × 720 mm · 자중 80 kg · 주문 제작 |
· 치수는 가로 × 세로 × 높이입니다. · 자중 80 kg 은 작업대 단품 기준이며 올리시는 기계와 고정구는 별도입니다. · 서보 탭핑기 본체 · 마그네틱 척 · 바이스는 각각 별도 품목입니다.
Specifications
작업대 기본 사양
위 표의 네 부위를 한 줄씩 다시 정리했습니다. 주문 시 확인하실 항목입니다.
| 모델 | WTM-WT-600X900 |
|---|---|
| 상판 규격 | 600 × 900 mm |
| 작업 높이 | 720 mm |
| 상판 재질 | 주철 (Cast Iron) |
| 고정 방식 | T 슬롯 4분할 · 볼트 + T 너트 체결 |
| 수납 | 서랍 2칸 + 도어 2짝 |
| 이동 · 고정 | 캐스터 + 브레이크 · 바닥 타공 불필요 |
| 자중 | 80 kg |
| 올릴 수 있는 것 | 서보 탭핑기 본체 · 바이스 · 마그네틱 척 |
| 제품 상태 | 주문 제작 |
| 사후 관리 | 제조사 협업 · 입고 수리 · 소모품 보유 |
알루미늄비철철스테인리스
Real Product
상판 · 수납 · 실제 사용
상판 T 슬롯과 하부 수납부, 김해 전시장에서 실제로 쓰고 있는 모습입니다. 사진 속 바이스와 탭핑기 본체는 별도 품목이며, 이 페이지에서 공급하는 것은 작업대입니다.

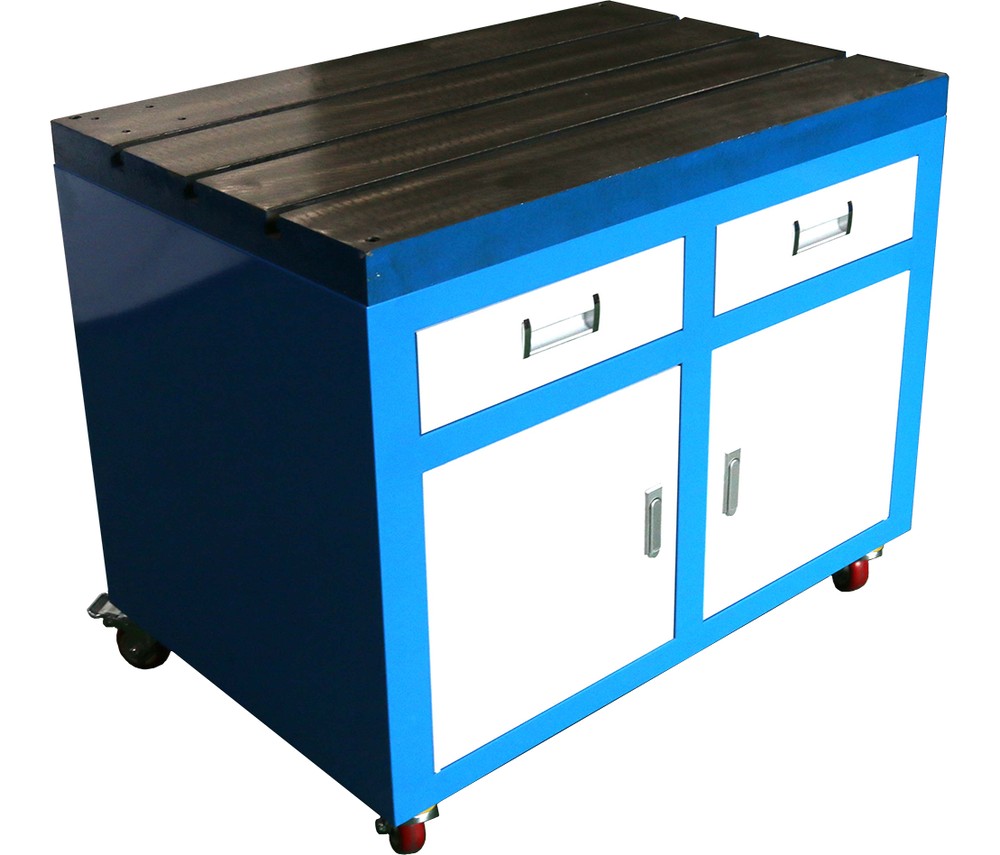

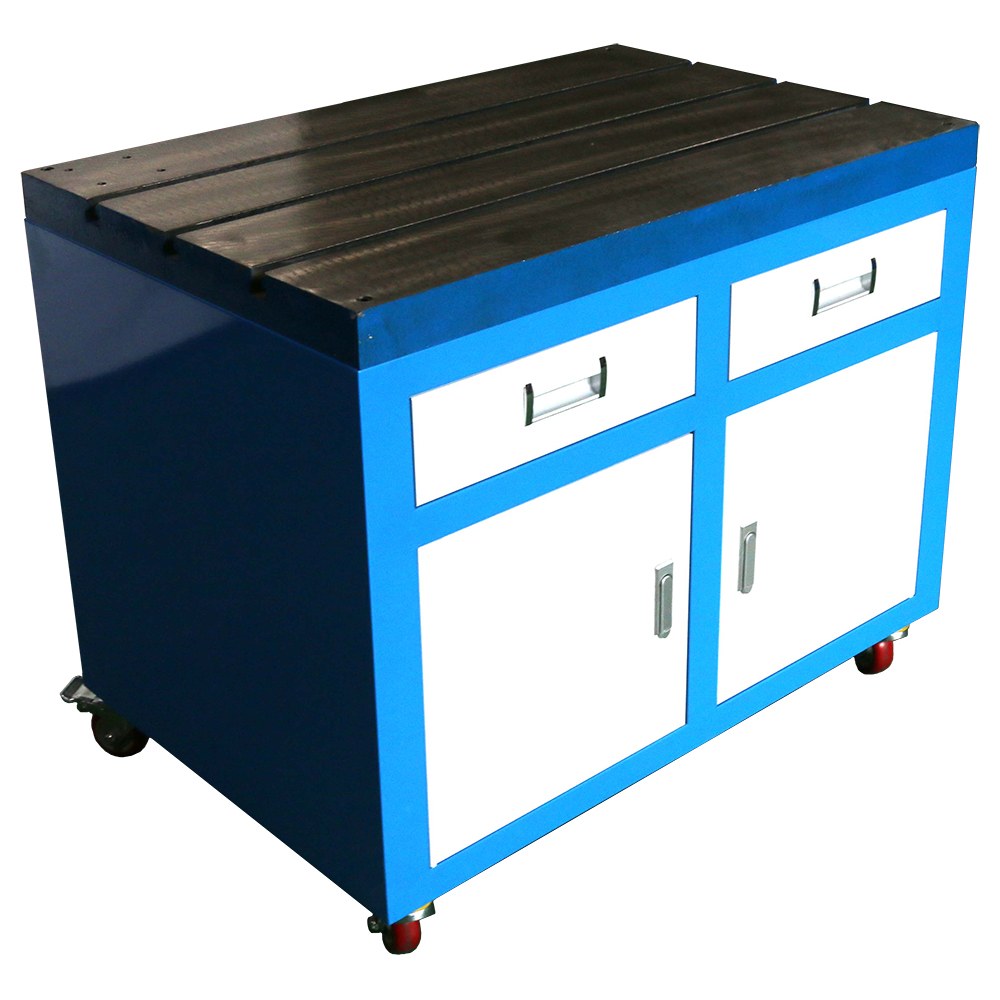

WTM-WT-600X900 — 주철 상판 · 서랍 2 + 도어 2 · 브레이크 캐스터

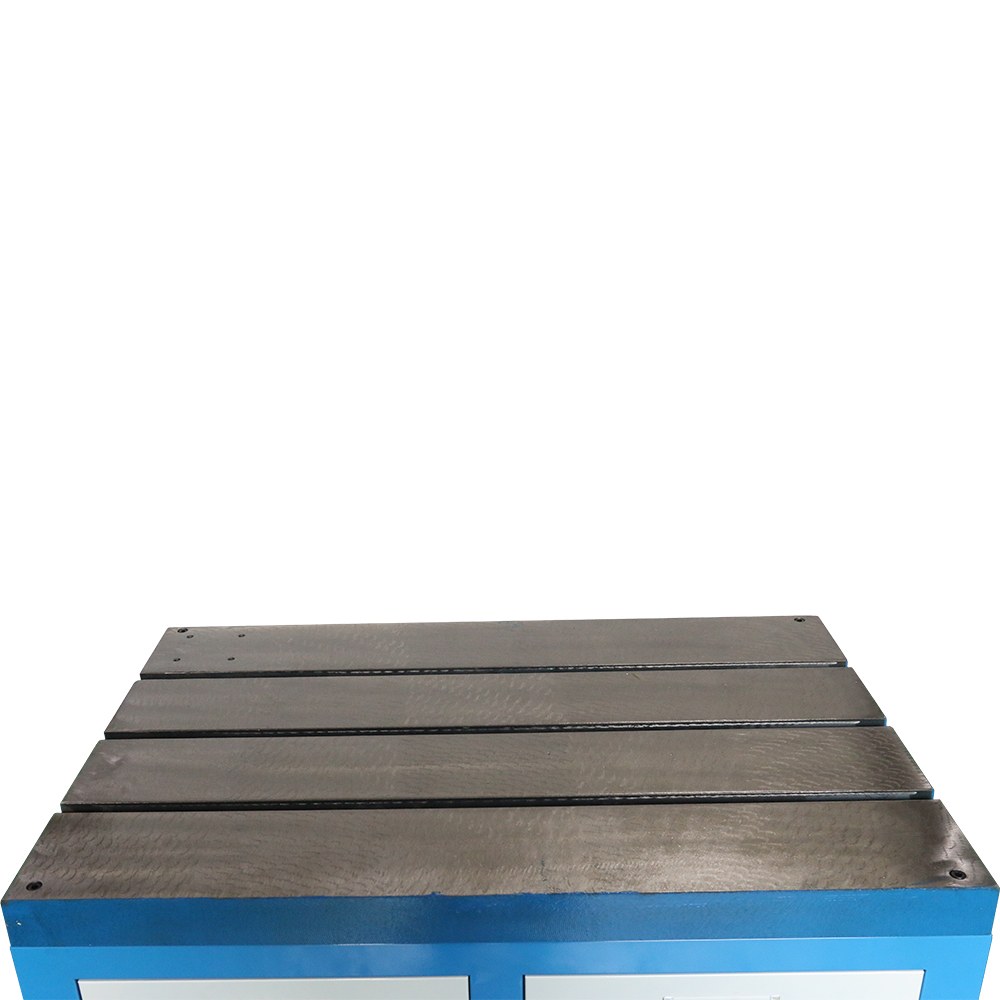

주철 상판 정면 — 4분할 T 슬롯

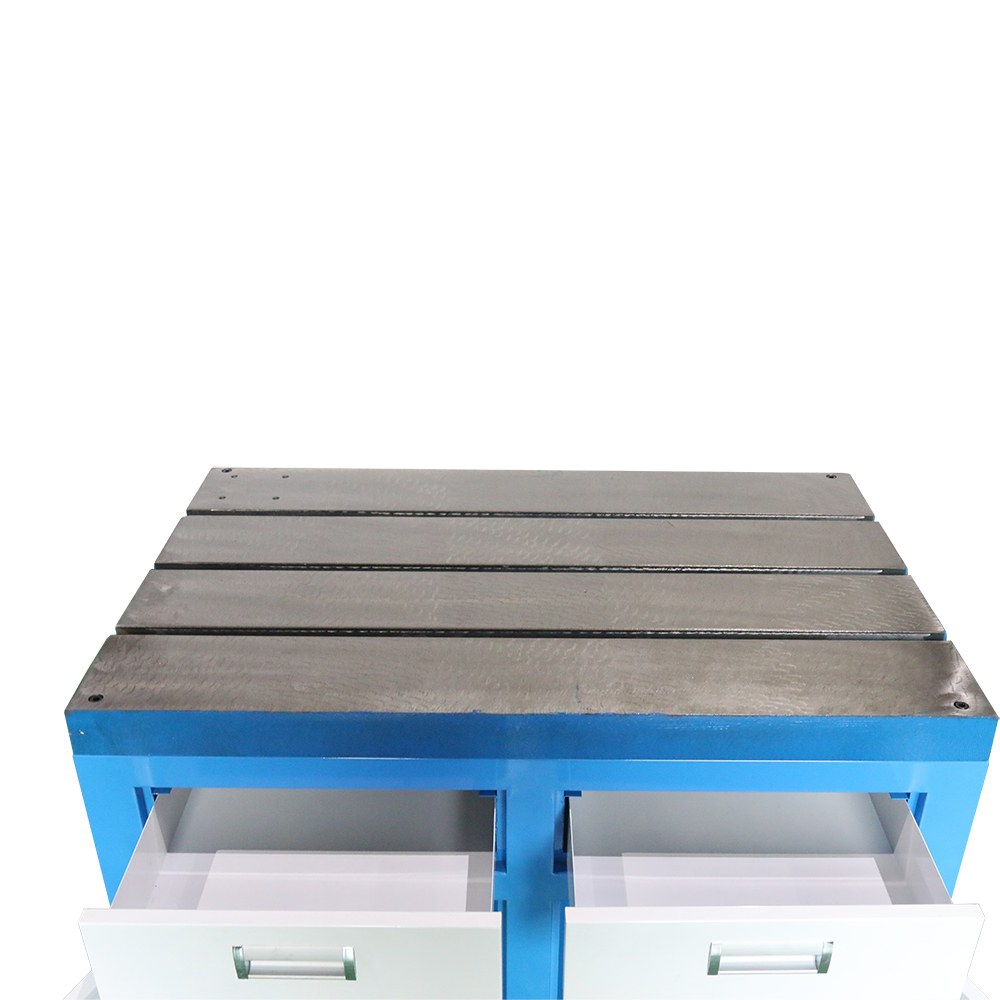

서랍 두 칸을 열어 둔 상태 — 상판 아래 수납부

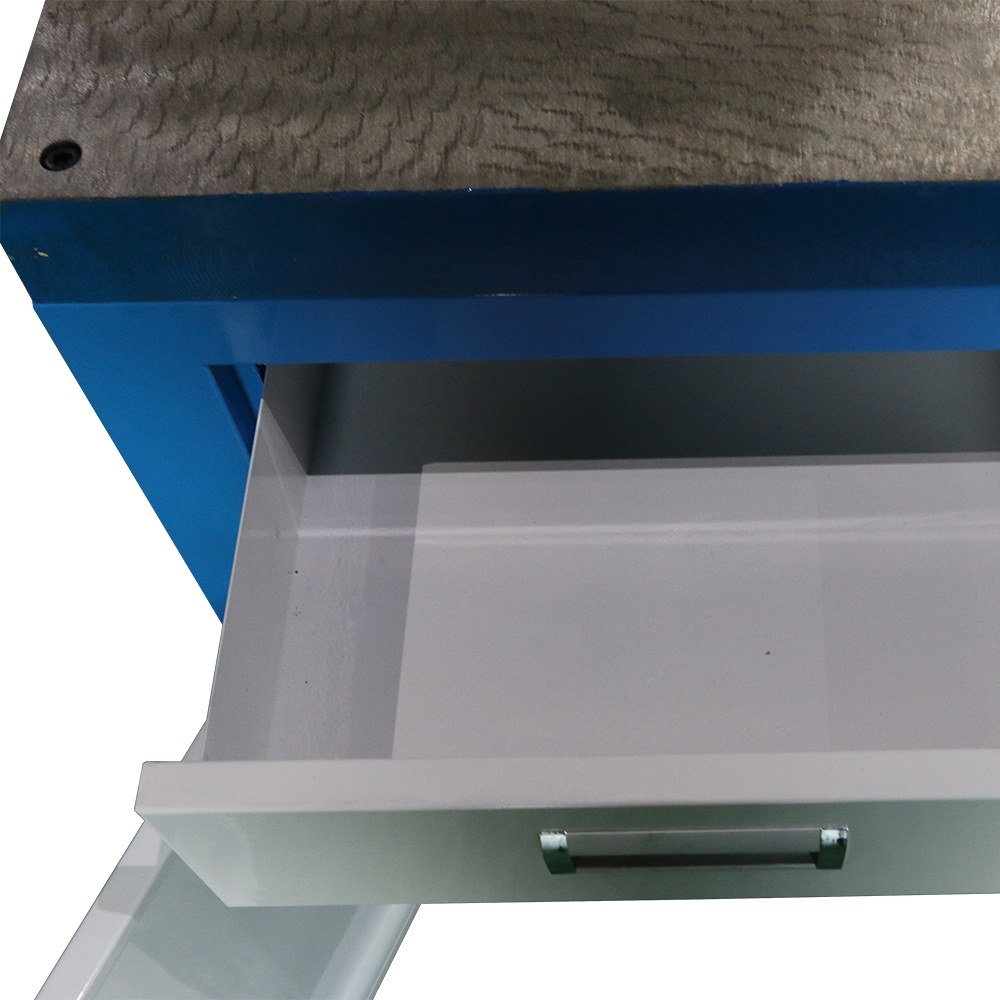

서랍 내부 — 탭 척 · 콜렛 · T 너트 보관

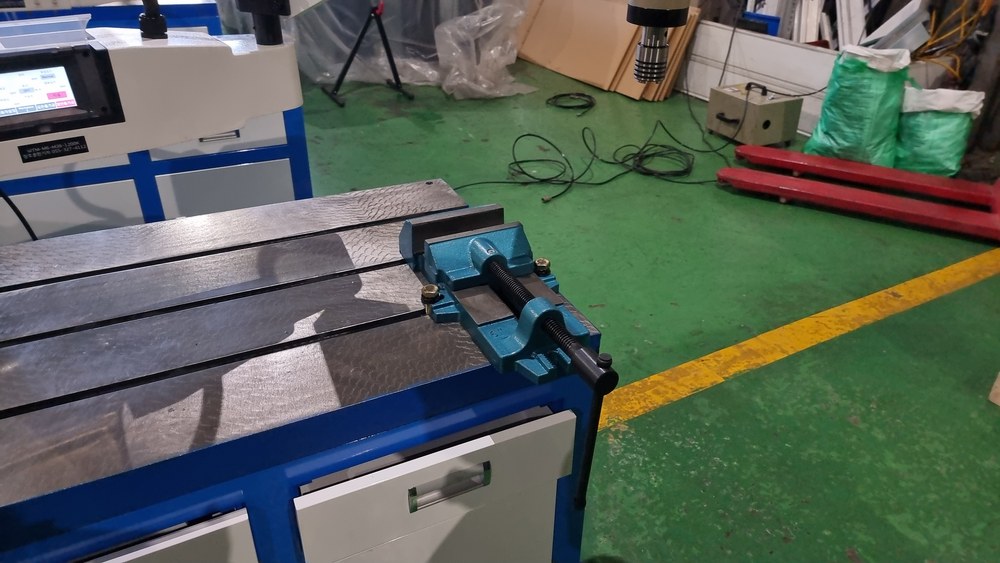

김해 전시장 — T 슬롯에 바이스를 물려 쓰는 모습
Series Line-up
이 상판에 물려 쓰는 고정구
T 슬롯에 볼트와 T 너트로 체결해 쓰는 두 품목입니다. 작업대와 함께 들이시는 경우가 많습니다.
주철 전용 작업대 WTM-WT
600 × 900 서랍형 · T 슬롯 · 자중 80 kg
마그네틱 척 WTM-MC
2종 · 리프팅 300 / 600KG · 무전원 영구자석
정밀 바이스 WTM-DV
2종 · 4인치 죠 125 / 6인치 죠 150
Order & Delivery
주문 · 납기 안내
규격 확인
쓰고 계신 탭핑기 모델을 알려 주십시오. 본체 규격에 따라 맞는 상판 크기가 달라집니다. 이 페이지의 600 × 900 이 맞는지 저희가 확인해 드립니다.
함께 쓰는 구성
상판이 T 슬롯이라 바이스(WTM-DV)와 마그네틱 척(WTM-MC)을 그대로 올려 쓰실 수 있습니다. 고정구는 각각 별도 품목입니다.
주문 제작 · 납기
주문 제작 품목입니다. 수량과 시점을 알려 주시면 납기를 잡아 드립니다. 국내 재고가 있는 경우에는 그대로 출고됩니다.
사전 확인
김해 전시장에 실물이 있습니다. 상판 높이와 T 슬롯 간격을 직접 보시고 정하셔도 됩니다. 방문 일정은 아래 채널로 미리 잡아 주십시오.
사후 관리
저희가 직접 수입해 전시·판매하고 사후 관리까지 맡습니다. 캐스터나 서랍 레일 같은 소모 부품은 재고로 두고 대응합니다.
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등을 재고로 두고 있어, 입고 수리 시 부품을 기다리지 않습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 쓰시는 조합으로 묶어 드립니다.
