Drilling & Screw Fastening Machine
프로파일에 구멍을 뚫고 나사로 고정하는
드릴링 · 피스체결기 15종
DRILLING & SCREW FASTENING MACHINE · 15 ITEMS · 5 SERIES · MULTI-HEAD / CNC / LOCK-HOLE
자른 알루미늄·PVC 프로파일에 구멍을 뚫는 드릴링기와 보강재 · 중간살을 나사로 고정하는 피스체결기를 다섯 기종군으로 나눠 한 자리에 정리했습니다. 첫 번째 갈림길은 구멍을 뚫는지, 나사를 체결하는지입니다. 구멍이면 한 번에 뚫는 홀 수와 이송 방식으로, 나사면 헤드 수와 체결 위치로 좁히시면 됩니다. 터닝도어 경첩 홀과 오사이 · MC판 결합 구멍은 전용기가 따로 있습니다.
15종 · 5기종군4헤드 1 · 3축 드릴 8 · 피스체결 4 · 경첩 1 · 오사이 1홀 간격 20~112mm220V · 380V
모델 선정 · 견적 문의스마트스토어 바로가기
이 계열 15기종 — 아래 표에서 기종별 제원으로 이어집니다
15종
전 라인업
5기종군
드릴 · 락홀 · 피스체결 · 경첩 · 오사이
2,500mm
CNC 최대 이송(X축)
150개/min
피스체결 최대 공급
How to choose
구멍인지 나사인지부터 나누시면 됩니다
먼저 구멍을 뚫는 공정인지, 나사를 체결하는 공정인지 정하십시오. 구멍이면 자재 한 개에 뚫는 홀 수와 간격을 보십시오. 같은 배치를 대량으로 반복하시면 헤드가 네 개인 WTM-DM-04, 홀 간격이 자주 바뀌면 축 간격을 조절하는 3축 자동형이나 수치로 넣는 3축 CNC형입니다. 락홀과 핸들 홀, 문설주 홀처럼 정해진 가공은 전용기가 있고, 쓰시는 드릴링기를 3축으로 바꾸는 드릴 헤드도 있습니다. 나사면 체결할 곳의 수와 위치로 고르십시오. 한 곳씩이면 1헤드형, 네 곳을 동시에 하시면 4헤드형, 위치를 수치로 정하시려면 CNC형, 중간살 측면이면 측면 전용 CNC형입니다. 터닝도어 경첩 홀은 3축 CNC 경첩 드릴, 오사이와 MC판 결합 구멍은 전용 드릴 가공기로 뚫습니다. 정하기 어려우시면 프로파일 단면도와 홀 위치 도면을 보내 주십시오. 저희가 구성을 제안하고 그 자재로 실제로 가공해 본 사진을 보내 드립니다. 앞 공정인 알루미늄 절단기는 101 계열에 있고, 면에 구멍과 홈을 내는 카피루터기는 203 계열, 끝단을 깎는 엔드밀링기는 204 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.
Supply Journey
공급부터 A/S까지, 저희가 직접 합니다
드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.

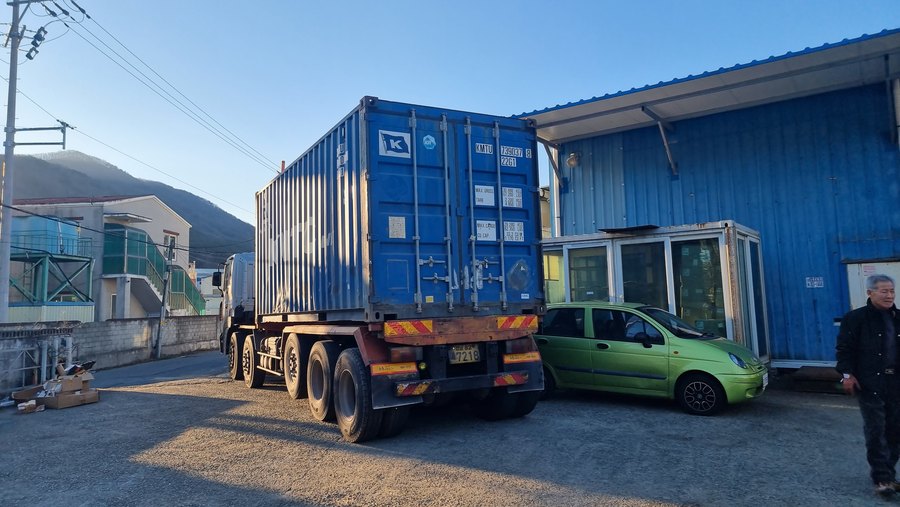

01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 나사 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.

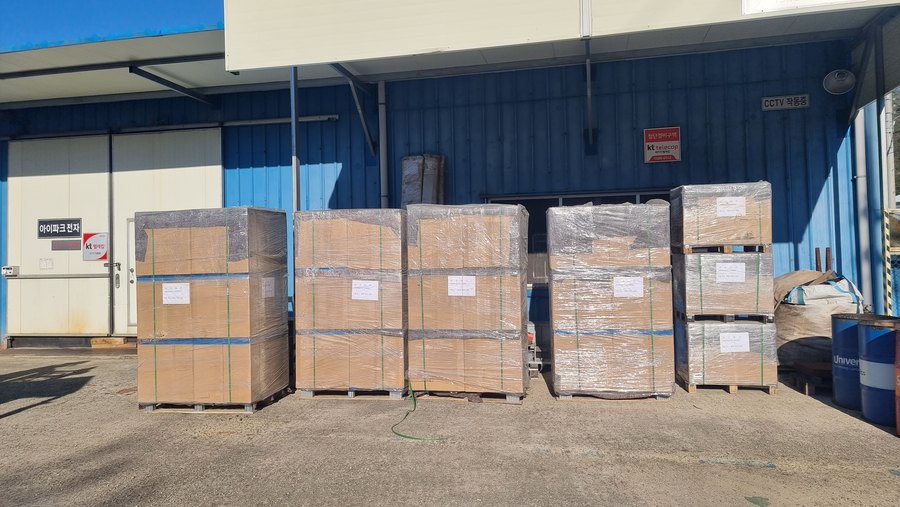

02
하역 · 검수
입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 나사 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

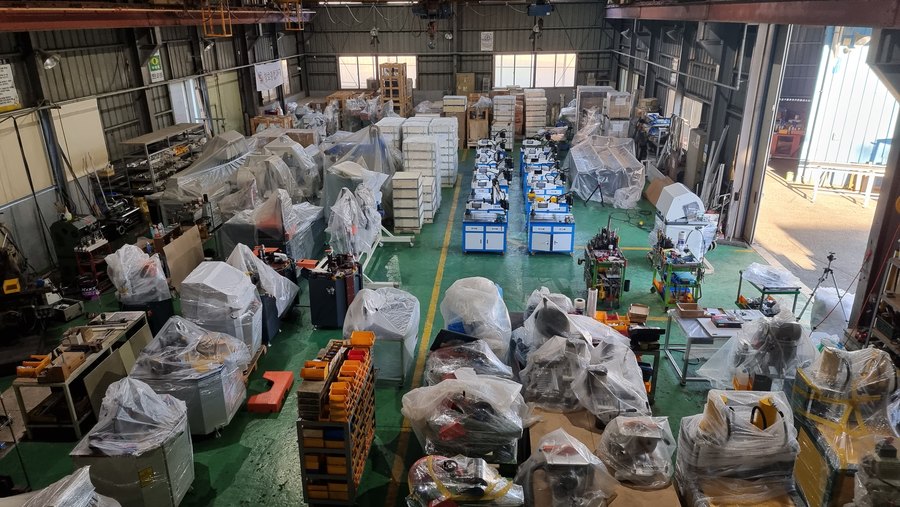

03
전시 보관
김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 버튼으로 드릴을 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

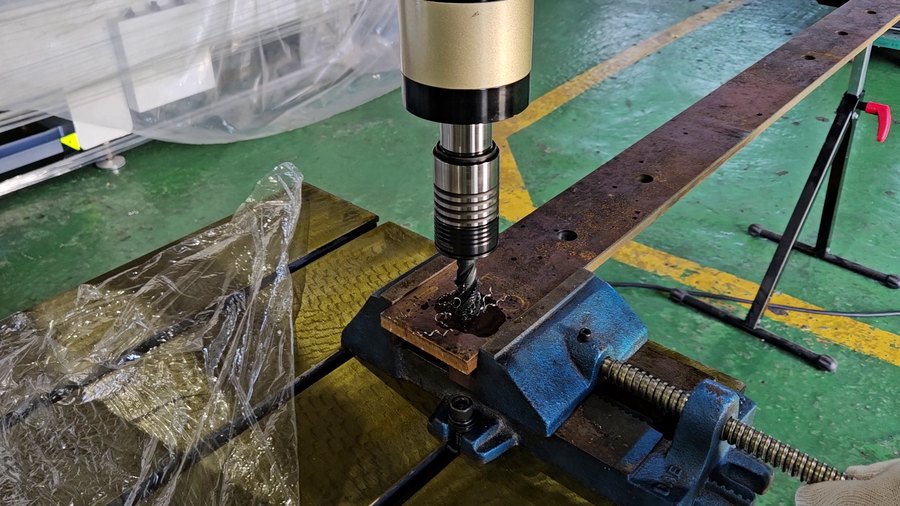

04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.

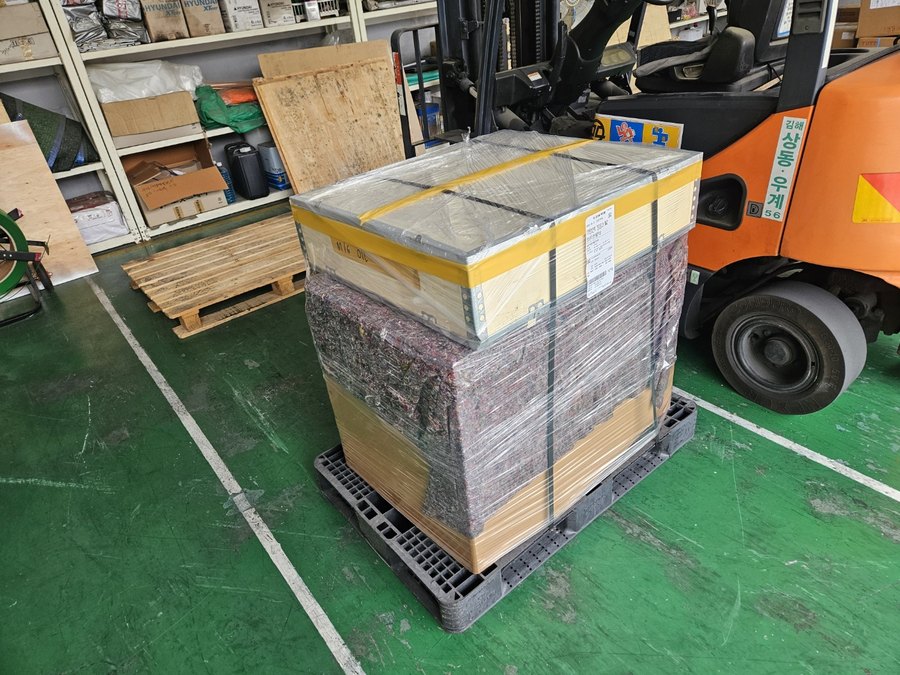

05
포장 · 출고
기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.

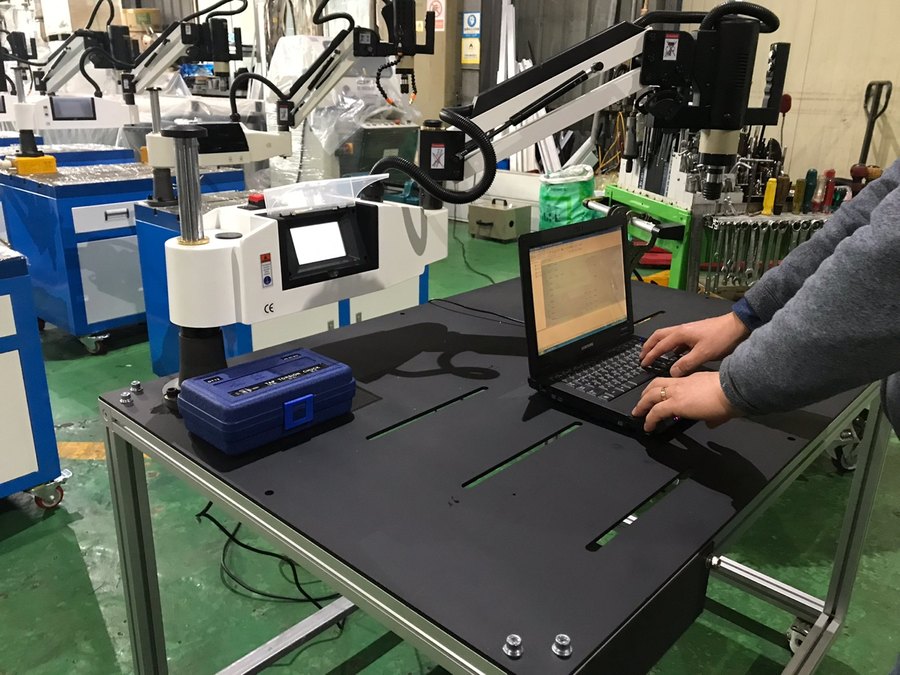

06
입고 A/S
주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.
Series Line-up
다섯 기종군입니다
칸을 누르시면 그 기종군의 상세 페이지로 이동합니다. 각 페이지에 기종별 규격 비교표와 공통 사양, 주문 안내가 있습니다.
Model Index
전 모델 색인
모델명을 누르시면 그 모델만 따로 보는 페이지로 갑니다. 모델이 하나인 기종군은 기종군 페이지가 곧 그 모델의 페이지입니다. 규격 칸은 가공 범위이며, 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.
① 4헤드 드릴링 머신1종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-DM-04 | 드릴 Φ3~13 · 최대 가공 250 × 250mm | 380V · 6,000×1,500×1,900 · 2,000kg · 중국산 |
② 3축 드릴 · 락홀 가공기8종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 3축 드릴머신 | ||||
 | 1 | WTM-LZ-13 | 드릴 Φ13 · 축 간격 20~60mm | 220V · 5,500(10,500)×1,900×1,000 · 300kg · 중국산 |
 | 2 | WTM-LZ-13-CNC | CNC 공급 2,000mm · 홀 간격 20~112mm | 380V 60Hz · 1,500×800×1,700 · 450kg · 중국산 |
 | 3 | WTM-LD-13-CNC | X 2,000 · Y 140mm · 홀 간격 20~112mm | 380V 60Hz · 1,500×800×1,600 · 450kg · 중국산 |
| 락홀 · 문설주 가공기 | ||||
 | 4 | WTM-VLH | 드릴 Φ10~13mm · 톱날 16 × 160mm | 380V · 800×695×1,000 · 200kg · 중국산 |
 | 5 | WTM-LZ-03 | 드릴 Φ5 · Φ8mm · 홀 중심거리 20~110mm | 380V 50Hz · 790×580×1,800 |
| 다축 드릴 · 드릴 헤드 | ||||
 | 6 | WTM-HD-001 | 다축 동시 타공 · 헤드 주문 제작 | 220V/380V 선택 · 4,000(가변)×1,200×800 · 약 40kg · 국내산 |
 | 7 | PLA-668ER (원형식) | ER 콜렛 Φ1~7 · 축 간격 21.5~50mm | 90×200×140 · 8kg · 대만산 |
 | 8 | PLA-668ER (직렬식) | 직렬 3축 · ER16/ER20 콜렛 | 대만산 |
③ 피스체결기4종 · 기종군 보기 →
| # | 모델 | 체결 규격 · 방식 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-AL-01 | 나사 Φ3.5~9.5 × 13~45mm · 30~150개/min | 220V · 1,800×2,500×800 · 150kg · 중국산 |
 | 2 | WTM-AL-04 | 4헤드 · 나사 Φ3.5~9.5 × 13~45mm | 220V · 5,000×2,000×2,000 · 1,500kg · 중국산 |
 | 3 | WTM-CNC-DM1 | 1헤드 CNC 서보 · 볼 피더 | 380V · 4,500×1,400×1,800 · 1,500kg · 중국산 |
 | 4 | WTMD-SFM-CNC-T2 | 중간살 측면 CNC · 볼 피더 | 380V · 2,000×1,000×1,200 · 중국산 |
④ CNC 터닝도어 경첩 드릴1종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-CNC-TDM | X 2,500 · Y 150 · Z 250mm · 200 × 160mm | 380V 60Hz · 3,000×1,100×1,200 · 1,000kg · 중국산 |
⑤ 오사이 · MC판 드릴1종 · 기종군 보기 →
| # | 모델 | 가공 대상 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | 오사이 · MC판 고정 드릴 가공기 | 오사이 · MC판 · 최대 1,200rpm | 220V/380V 선택 · 1,200×500×900 · 약 40kg · 국내산 |
· 가공 범위 칸은 각 품목 제원표의 가공 능력 값입니다. · 빈 칸은 제원표에 그 행이 없는 곳이며, 확인되는 대로 채웁니다. · PLA-668ER 두 품목은 기계 본체가 아니라 드릴링기에 붙이는 헤드입니다. · 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 전 모델에 해당하는 범위입니다. 모델마다 달라지는 값은 각 기종군 페이지의 비교표에 적어 두었습니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 · 보강재 · 중간살 · 오사이 · MC판 |
|---|---|
| 앞 공정 설비 | 45°/90° 절단기 · 2헤드 절단기 · 원형 절단기 |
| 다음 공정 설비 | 코너 클램프기 · 조립 작업대 |
| 가공 방식 | 4헤드 동시 드릴링 · 3축 자동 · 3축 CNC · 드릴 + 밀링 락홀 · 문설주 전용 · 다축 동시 타공 · 나사 자동 공급 체결 · 3축 CNC 경첩 홀 |
| 주축 | 1,200~2,800rpm — 기종별 제원표 값 |
| 전원 | 380V(공장용 기종 대부분) · 220V(WTM-LZ-13 · WTM-AL-01 · WTM-AL-04) · 220V/380V 선택(WTM-HD-001 · 오사이 · MC판 드릴) |
| 공압 | 0.5~0.8MPa · 6~8bar — 에어 클램프 · 나사 공급을 쓰는 기종 |
| 원산지 | 기종별 표기 — 중국산 · 국내산 · 대만산(위 색인 참조) |
| 보증 · A/S | 입고 수리 — 주축 · 베어링 · 전장 부품 자체 보유 · 김해에서 직접 점검하고 수리 |
알루미늄 프로파일PVC 프로파일보강재중간살
Order & Delivery
주문 · 납기 안내
모델 선정
프로파일 단면과 홀 위치 도면, 쓰시는 나사 규격, 하루 물량과 공장 전원 · 컴프레서 용량을 알려 주시면 맞는 기종군과 모델을 선정해 드립니다.
시험 가공 후 출고
출고 전에 쓰시는 자재에 구멍을 뚫거나 나사를 체결해 위치와 체결 깊이를 확인합니다. 결과를 사진으로 보내 드립니다.
설치 · 시운전
전원과 공압, 기계 크기만큼의 설치 공간을 준비해 주시면 설치 후 첫 세팅까지 함께 진행합니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 홀 위치 도면을 알려 주시면 같은 조건으로 뚫어 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 주축 · 베어링 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
