Corner Screw Fastening Machine

창호 코너에 구멍을 뚫고
피스까지 자동으로 체결합니다

1-HEAD 12-AXIS CORNER SCREW FASTENING MACHINE WTMM-PC-12 · ABSOLUTE SERVO · AIR SCREW FEED · 380V

알루미늄 시스템 창호와 방충망 창의 코너를 피스로 조립하는 12축 CNC 피스체결기입니다. 코너 좌우의 헤드가 구멍을 뚫고 이어서 피스를 체결하며, 피스는 공기 압력으로 헤드까지 자동 공급됩니다. 절대값 서보 모터를 써서 전원을 켜면 원점 복귀 없이 바로 작업할 수 있습니다. 전원은 380V · 4.5kW, 기계 크기는 2,200 × 1,900 × 1,600mm, 중량은 800kg입니다. 사진은 대표 이미지이며 일부 디자인은 변경될 수 있습니다.

창호 코너 전용12축 서보 제어피스 에어 자동 공급

이 모델 견적 문의 스마트스토어 바로가기

12축

서보 제어 축

120mm

최대 프로파일 폭

110mm

최대 체결 높이

800kg

기계 중량

이 기종군 5종 — 지금 보시는 기종은 테두리로 표시했습니다

Video

제품 소개 영상

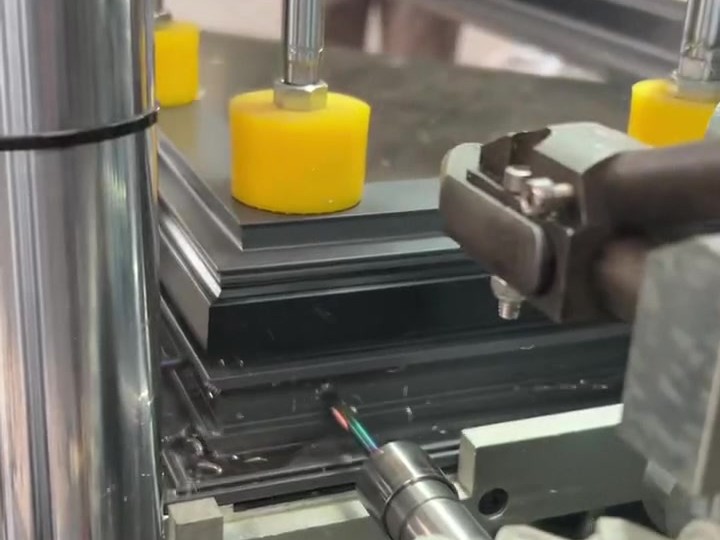

12축 코너 구멍 뚫기 · 피스 체결 작동 — WTMM-PC-12 · 창호종합기계 유튜브

Selling Points

WTMM-PC-12의 핵심 세 가지

아래 세 가지는 피스체결기 기종군 5종 가운데 WTMM-PC-12에 해당하는 내용입니다. 공급과 사후 관리는 5종이 같습니다.

창틀과 창짝을 바꿔도 다시 맞출 필요가 없습니다처음 한 번 설정해 두면 창틀과 창짝을 번갈아 작업해도 위치를 다시 맞추지 않고, 버튼 한 번으로 코너를 체결합니다. 절대값 서보 모터라 전원을 켤 때마다 원점을 잡는 과정도 없습니다.

큰 피스와 작은 피스를 바꿔 가며 체결합니다좌우 헤드마다 드릴 기구와 체결 기구 두 세트가 달려 있어, 규격이 다른 피스를 바꿔 가며 체결할 수 있습니다. 피스는 공기 압력으로 헤드까지 자동 공급됩니다.

두께가 다른 자재도 코너를 조립할 수 있습니다구멍과 피스 위치를 서로 엇갈리게 잡는 프로그램이 들어 있어, 두꺼운 프로파일과 얇은 프로파일 모두 코너를 체결합니다.

Servo & Screw Feed

12축 절대값 서보로 코너 체결 위치를 잡습니다

12축을 절대값 서보 모터로 제어해 전원을 켜면 원점 복귀 없이 바로 작업 위치를 잡습니다. 코너 좌우의 헤드가 구멍을 뚫은 뒤 이어서 피스를 체결하고, 피스는 공기 압력으로 헤드까지 보냅니다. 체결 높이는 0~110mm, 프로파일 폭은 120mm까지 작업할 수 있습니다. 전원은 380V(50/60Hz) · 4.5kW, 사용 공기압은 0.5~0.8MPa입니다. PVC 창호용으로는 같은 기계인 WTMZ-PVC-SFM-CNC-01A가 있습니다.

Supply Journey

공급부터 사후 관리까지, 저희가 직접 합니다

드릴링기와 피스체결기는 프로파일에 구멍을 뚫거나 보강재와 중간살을 나사로 고정하는 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 입고된 기계는 김해에서 직접 점검한 뒤 출고합니다.

제작 · 수입

주문 사양을 먼저 확정하고, 수입 기종은 정한 사양으로 들여옵니다. 드릴 헤드 수와 홀 간격, 나사 규격이 주문마다 달라지는 기종은 그 값부터 확인합니다.

하역 · 검수

입고되면 주축 회전과 헤드 오르내림, 에어 클램프 고정 상태를 확인하고, 피스체결기는 나사 공급 상태까지 확인합니다. 이상이 확인된 기계는 전시하지 않습니다.

전시 보관

김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 함께 설치해 두었습니다. 버튼으로 드릴을 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

사용하시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫거나 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 직접 보시고 사양을 정하실 수 있습니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다.

입고 수리

주축 · 베어링 · 에어 실린더 · 전장 부품을 재고로 보유하고 있습니다. 입고된 기계는 김해에서 직접 점검하고 수리하며, 재고에 없는 부품은 제조사를 통해 구해 드립니다.

그래서 공급부터 수리까지 한곳에서 해결됩니다.

Specifications

WTMM-PC-12 제원

위 표가 이 모델의 값이고, 아래 표는 피스체결기 기종군 5종에 공통으로 적용됩니다.

모델명	WTMM-PC-12
용도	알루미늄 시스템 창호 · 방충망 창 코너 피스 조립
제어 방식	12축 CNC · 절대값 서보 모터
체결 구성	좌우 헤드마다 드릴 기구 1 · 체결 기구 2세트
피스 공급	에어 자동 공급
피스 규격	표준 머리 8.5 · 나사 1/4 또는 머리 6.5 · 나사 3/16 (주문 사양에 맞춤)
체결 높이	0~110mm
프로파일 폭	120mm 이하
사용전원	AC 380V 50/60Hz · 4.5kW
사용 공기압	0.5~0.8MPa
기계 크기(mm)	2,200 × 1,900 × 1,600
중량	800kg
PVC용 모델	WTMZ-PVC-SFM-CNC-01A
원산지	중국산

아래 항목은 다섯 기종에 공통으로 적용됩니다. 기종마다 달라지는 것은 헤드 수 · 위치 제어 · 전원 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 보강재 · 중간살 · 알루미늄 창호 코너(WTMM-PC-12)
가공 방식	나사 자동 공급 체결 — 1헤드 · 4헤드 · 1헤드 CNC · 중간살 측면 CNC · 12축 코너 CNC
나사 공급	분당 30~150개 자동 공급(WTM-AL-01) · 자동 공급(WTM-AL-04) · 자동 볼 피더(WTM-CNC-DM1 · WTMD-SFM-CNC-T2) · 에어 자동 공급(WTMM-PC-12)
나사 규격	지름 Φ3.5~9.5mm · 길이 13~45mm · 머리 지름 Φ6~9mm(WTM-AL-01 · WTM-AL-04) · 머리 8.5 · 나사 1/4 또는 머리 6.5 · 나사 3/16, 주문 사양에 맞춤(WTMM-PC-12)
자재 고정	에어실린더 압착 바이스(WTM-CNC-DM1 · WTMD-SFM-CNC-T2) — 공기압력 6~8bar(WTM-AL-01 · WTM-AL-04) · 0.5~0.8MPa(WTMM-PC-12)
전원	220V(WTM-AL-01 360W · WTM-AL-04 4.4kW) · 380V(WTM-CNC-DM1 · WTMD-SFM-CNC-T2 · WTMM-PC-12 4.5kW)
원산지	중국산
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유

알루미늄 프로파일시스템 창호방충망 창창호 코너

Real Product

실물 · 피스체결기

WTMM-PC-12의 실물 사진 두 장과, 김해 전시장에서 보실 수 있는 같은 기종군 CNC형입니다.

WTMM-PC-12 — 제조 공장 실물

WTMM-PC-12 — 코너 좌우 헤드와 피스 공급부

WTM-CNC-DM1 — 1헤드 CNC 서보 · 볼 피더 · 1,500kg

Line-up

피스체결기 5종 한눈에 비교

지금 보고 계신 모델은 WTMM-PC-12입니다. 조건이 맞지 않으시면 아래에서 다른 모델을 눌러 비교하실 수 있습니다. 다섯 기종군은 드릴링 · 피스체결기 색인에서, 이 기종군 전체 비교표는 피스체결기 페이지에 있습니다. 앞 공정의 절단 장비는 알루미늄 절단기 페이지에서 보실 수 있습니다.

WTM-AL-01

나사 Φ3.5~9.5 × 13~45mm · 30~150개/min

WTM-AL-04

4헤드 · 나사 Φ3.5~9.5 × 13~45mm

WTMM-PC-12

12축 코너 CNC · 피스 에어 공급
