Screw Fastening Machine

보강재를 나사로
220V 360W 전원에서 자동 체결합니다

SINGLE-HEAD SCREW FASTENING MACHINE WTM-AL-01 · 30~150 SCREWS/MIN · 220V 360 W · 150 kg

헤드 한 개로 프로파일 속 보강재를 나사로 고정하는 피스체결기입니다. 나사를 분당 30~150개 자동으로 공급하고 나사 지름 Φ3.5~9.5mm · 길이 13~45mm · 머리 지름 Φ6~9mm까지 쓸 수 있습니다. 전원은 220V · 360W, 공기압력은 6~8bar, 공기소비량은 5L/min이며 기계 크기는 1,800 × 2,500 × 800mm, 중량은 150kg입니다.

공급 30~150 screws/min220V · 360W150kg

이 모델 견적 문의 스마트스토어 바로가기

150개/min

최대 나사 공급

360W

소비전력

45mm

최대 나사 길이

220V

작동 전원

이 계열 4기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTM-AL-01에 문의가 많은 세 가지

피스체결기 기종군 4종 가운데 WTM-AL-01만의 값입니다. 공급 방식과 사후 관리는 4종이 같습니다.

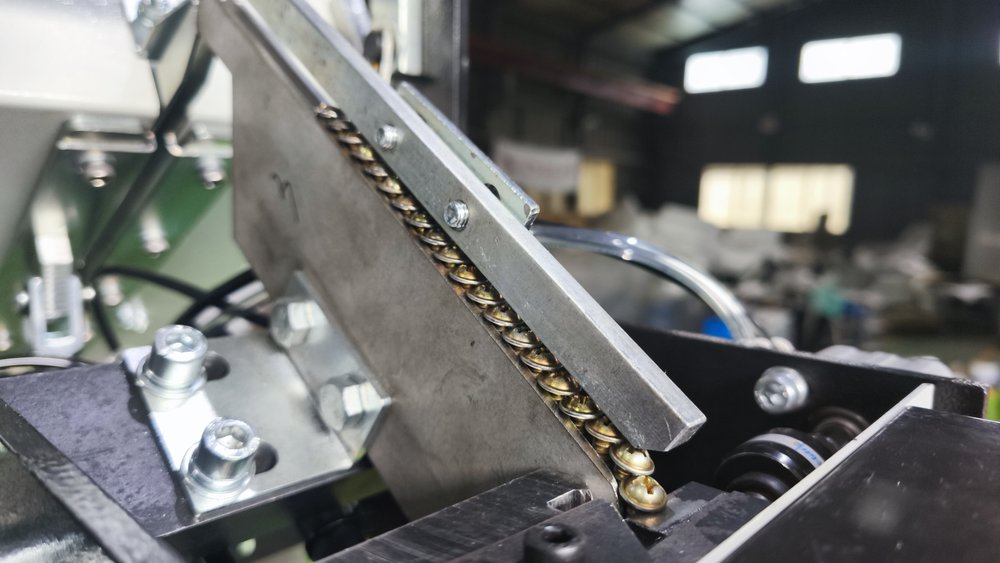

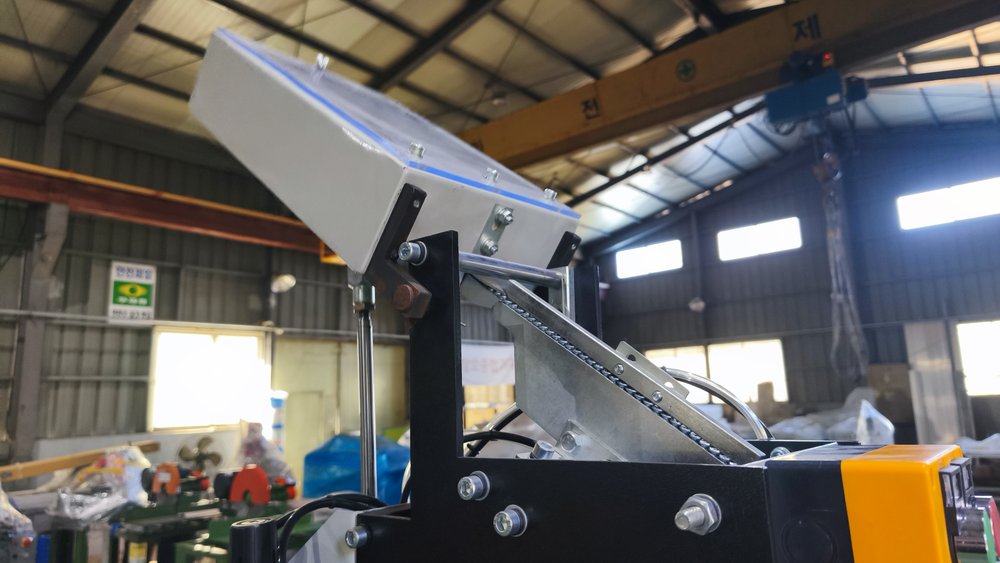

나사를 분당 30~150개 공급합니다작업자가 나사를 하나씩 집어 넣던 동작을 기계가 합니다. 공급 속도를 30~150개 사이에서 라인 속도에 맞춰 조절합니다.

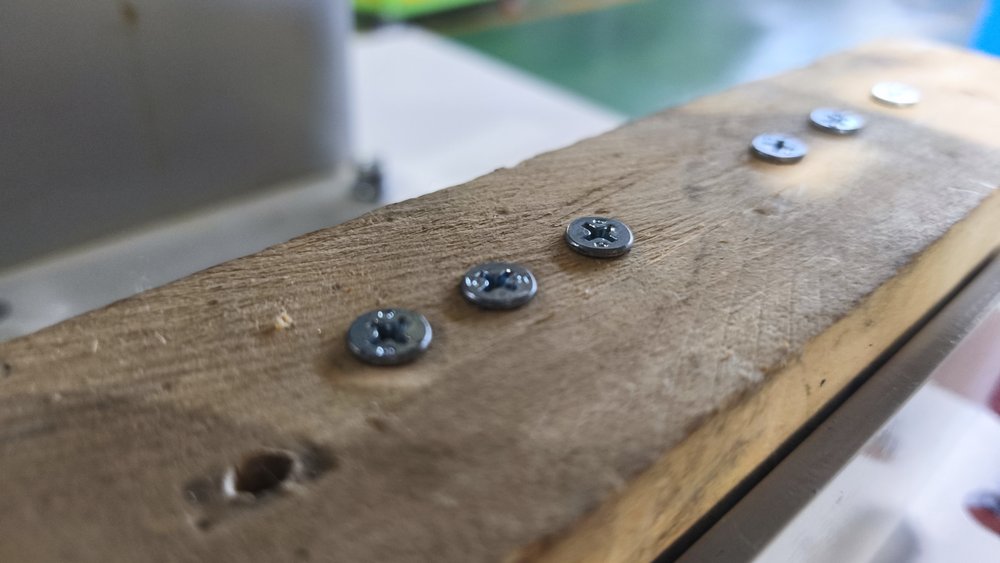

체결 깊이를 센서로 맞춥니다깊이 조절 센서가 체결 깊이를 일정하게 유지해 프로파일 손상을 줄입니다. 쓰시는 자재와 나사로 시험 체결해 깊이를 맞춘 뒤 보내 드립니다.

220V 360W — 콘센트 전원으로 작동합니다3상 배선 없이 자동 체결 공정을 시작하실 수 있습니다. 공기압력 6~8bar · 공기소비 5L/min이라 컴프레서 배관이 함께 필요합니다.

Feeding & Clamping

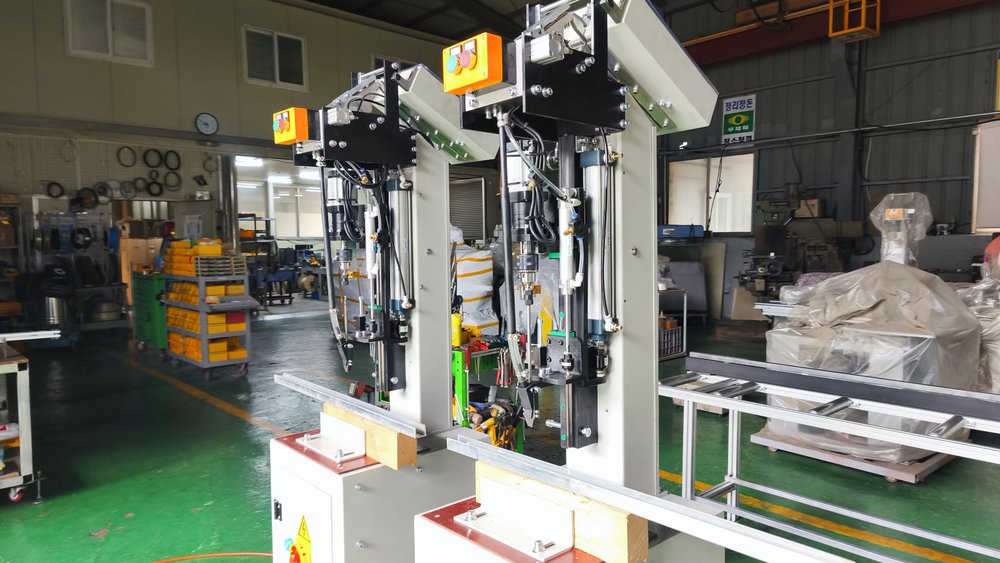

자동 공급 1헤드로 보강재를 고정합니다

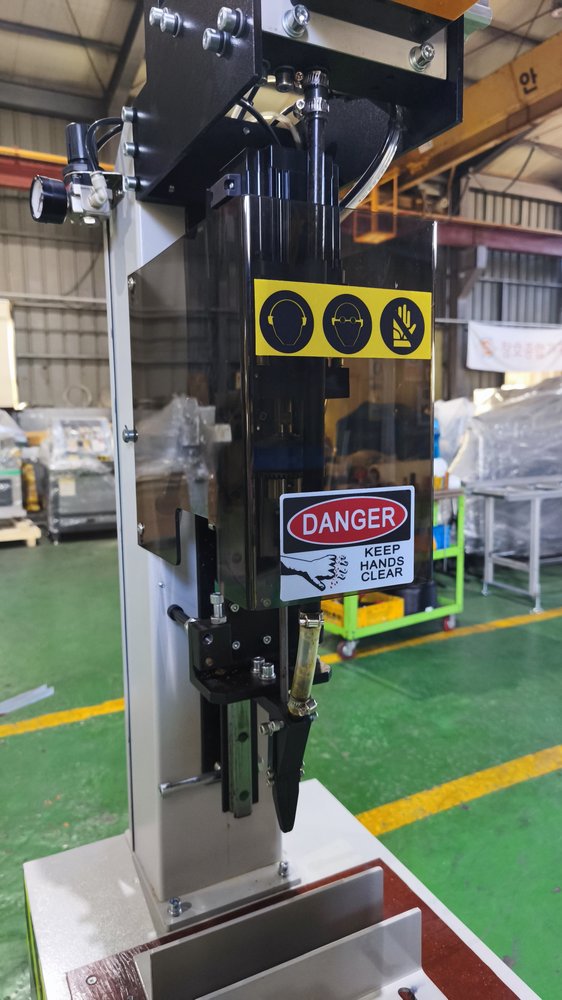

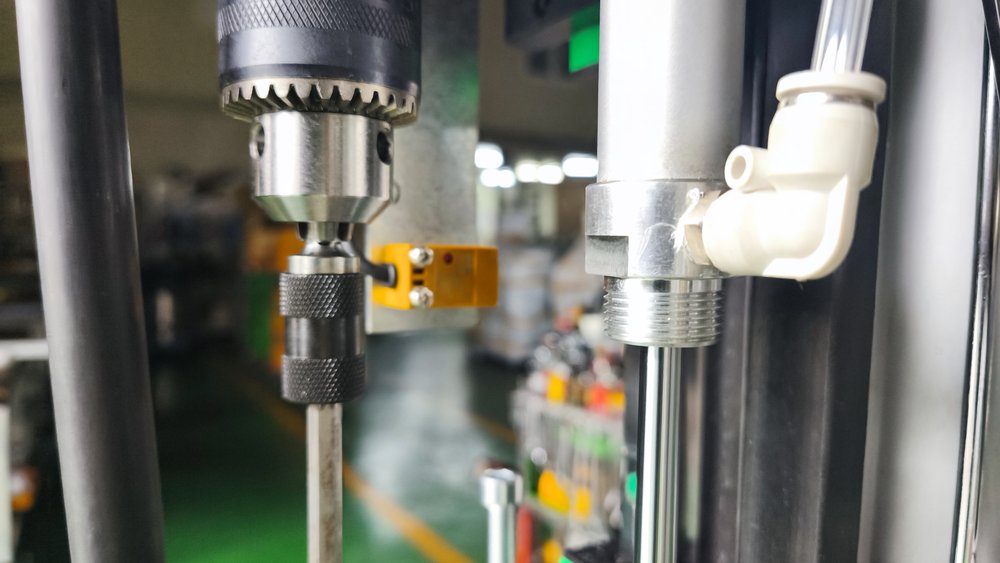

헤드 한 개로 나사를 체결하며 나사는 분당 30~150개를 자동으로 공급합니다. 쓸 수 있는 나사는 지름 Φ3.5~9.5mm · 길이 13~45mm · 머리 지름 Φ6~9mm이고 깊이 조절 센서가 체결 깊이를 맞춥니다. 전원은 220V · 360W, 공기압력 6~8bar · 공기소비 5L/min이며 기계 크기는 1,800 × 2,500 × 800mm, 중량은 150kg입니다. 저희가 출고 전에 쓰시는 자재와 나사로 시험 체결해 깊이와 위치를 확인한 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.

하역 · 검수

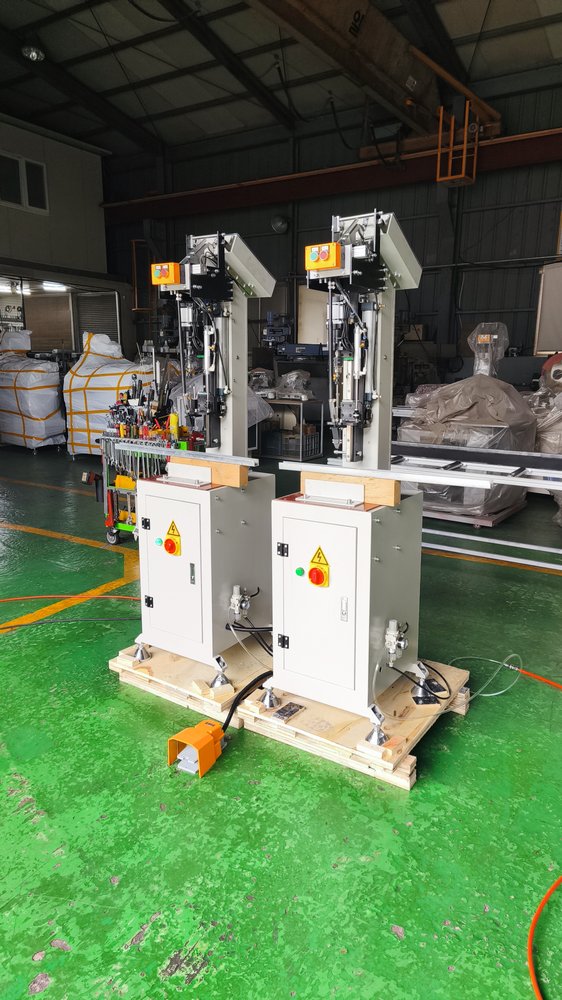

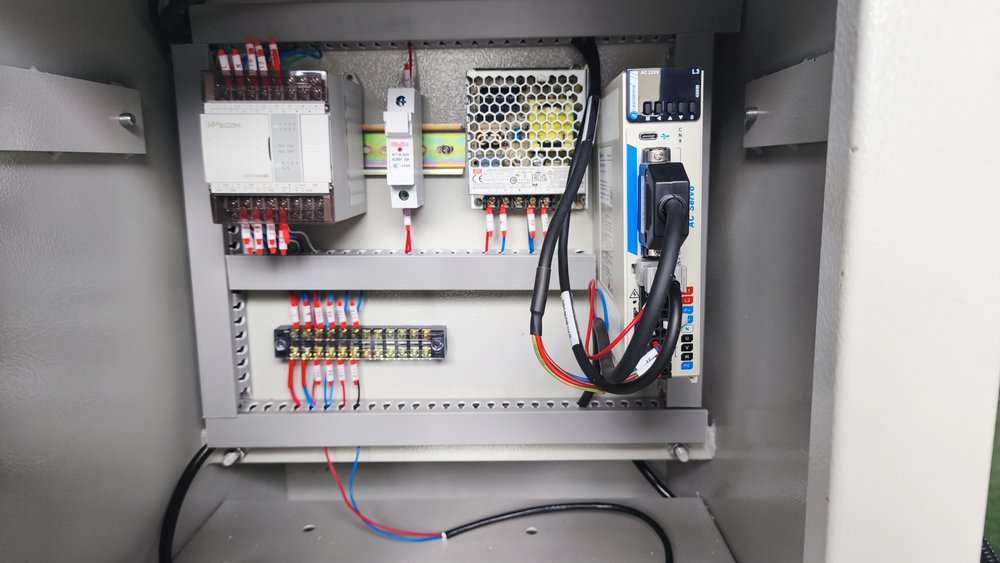

입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

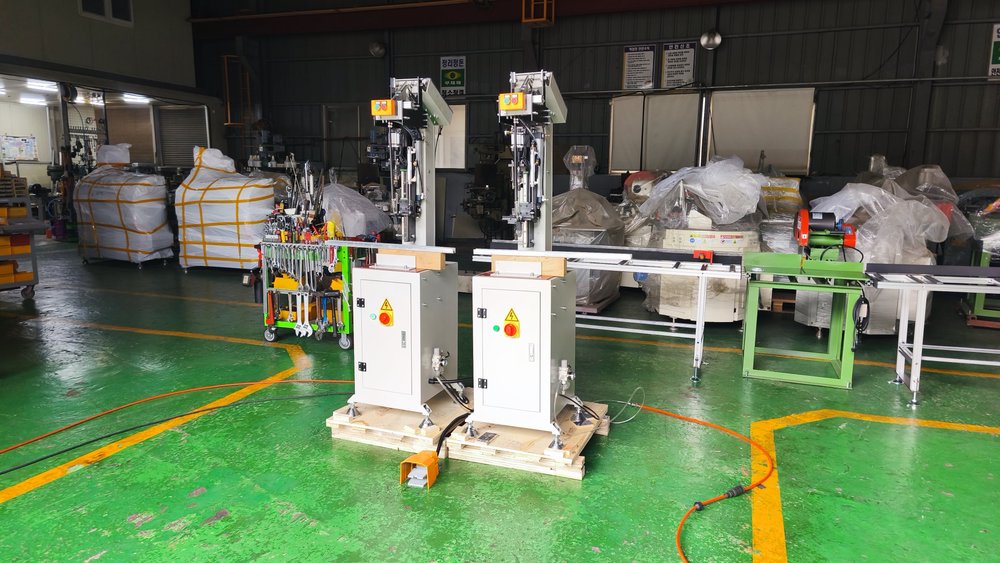

김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

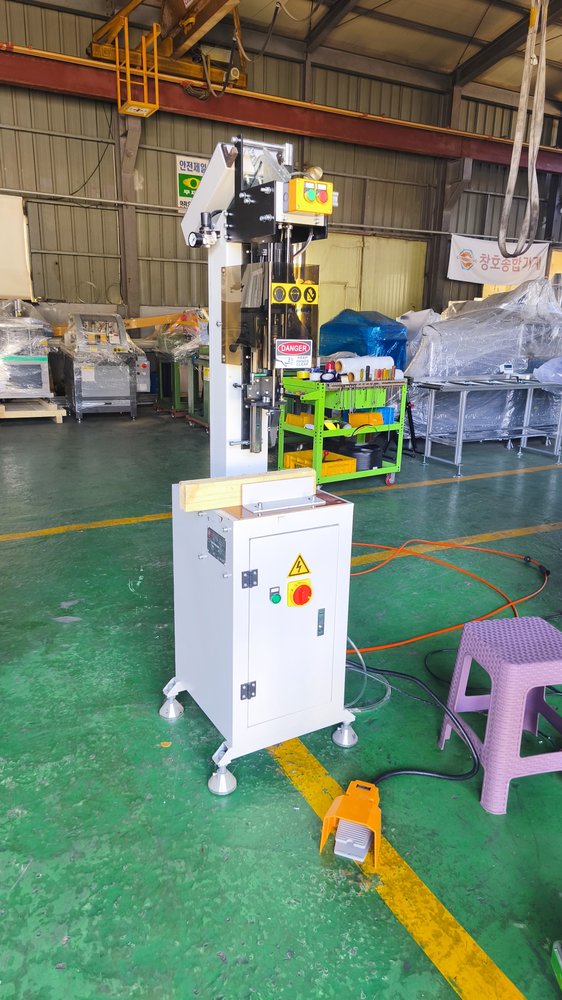

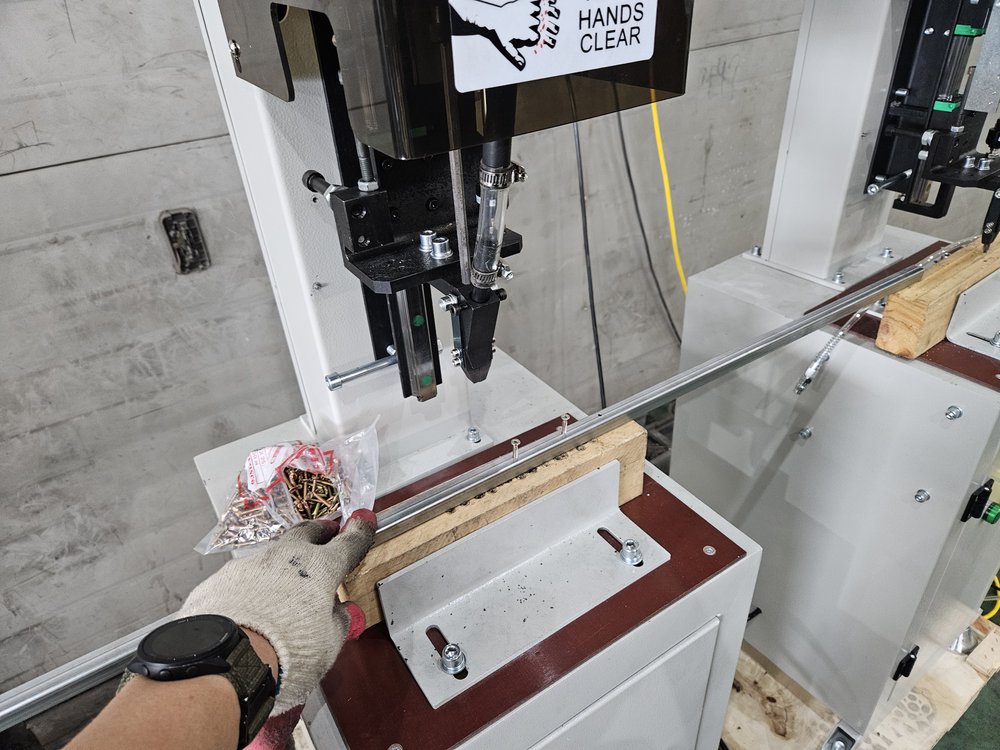

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTM-AL-01 제원

위 표가 이 모델의 값이고, 아래 표는 피스체결기 기종군 4종에 공통으로 적용됩니다.

모델명	WTM-AL-01
원산지	중국산
사용전원	220V
소비전력	360W
공기압력	6~8bar
공기소비	5L/min
가공·절단 능력	스크류 직경 Φ3.5~9.5mm / 길이 13~45mm / 헤드 Φ6~9mm / 공급 30~150 screws/min
기계크기(mm)	1,800 × 2,500 × 800
중량	150kg

아래 항목은 네 기종에 공통으로 적용됩니다. 기종마다 달라지는 것은 헤드 수 · 위치 제어 · 전원 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 보강재 · 중간살
가공 방식	나사 자동 공급 체결 — 1헤드 · 4헤드 · 1헤드 CNC · 중간살 측면 CNC
나사 공급	자동 공급 30~150 screws/min(WTM-AL-01) · 자동 볼 피더(CNC 2종)
스크류 규격	직경 Φ3.5~9.5mm · 길이 13~45mm · 헤드 Φ6~9mm(WTM-AL-01 · WTM-AL-04)
자재 고정	에어실린더 압착 바이스(CNC 2종) — 공기압력 6~8bar(WTM-AL-01 · WTM-AL-04)
전원	220V(WTM-AL-01 360W · WTM-AL-04 4.4kW) · 380V(CNC 2종)
원산지	중국산
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일보강재중간살

Real Product

실물 · 피스체결기

피스체결기의 실물입니다. 김해 전시장에서 1헤드형과 CNC형을 나란히 보실 수 있습니다.

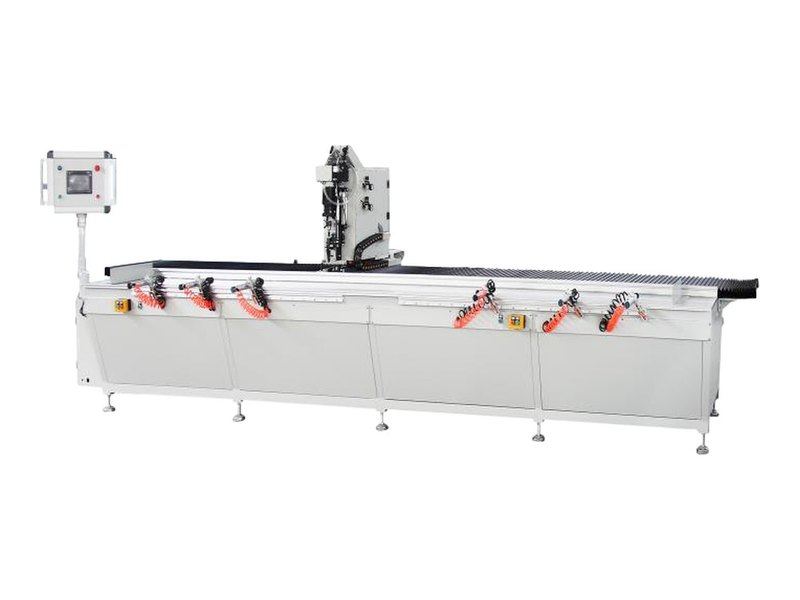

WTM-CNC-DM1 — 1헤드 CNC 서보 · 볼 피더 · 1,500kg

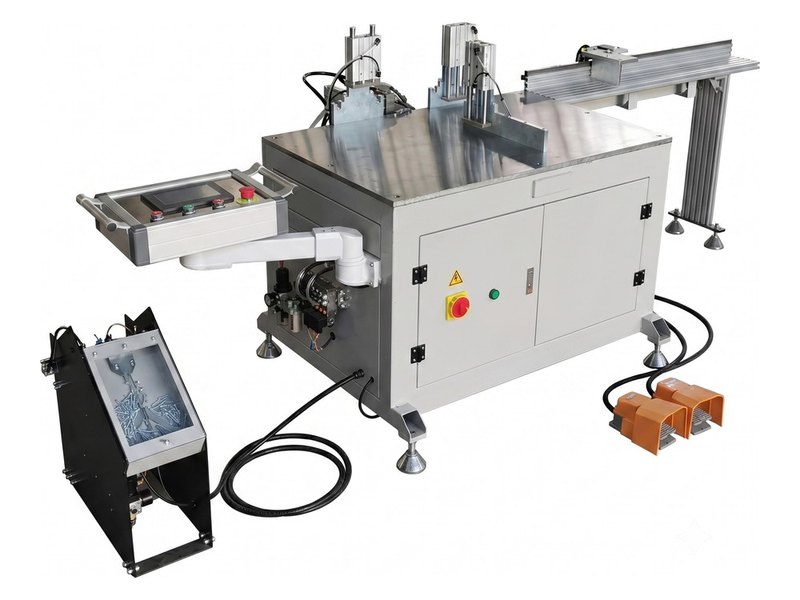

WTMD-SFM-CNC-T2 — 중간살 측면 CNC · 연장 롤러 테이블

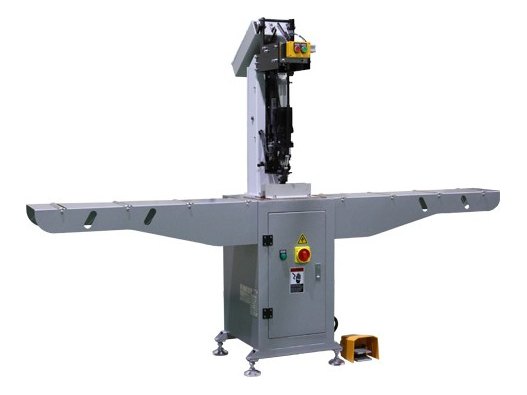

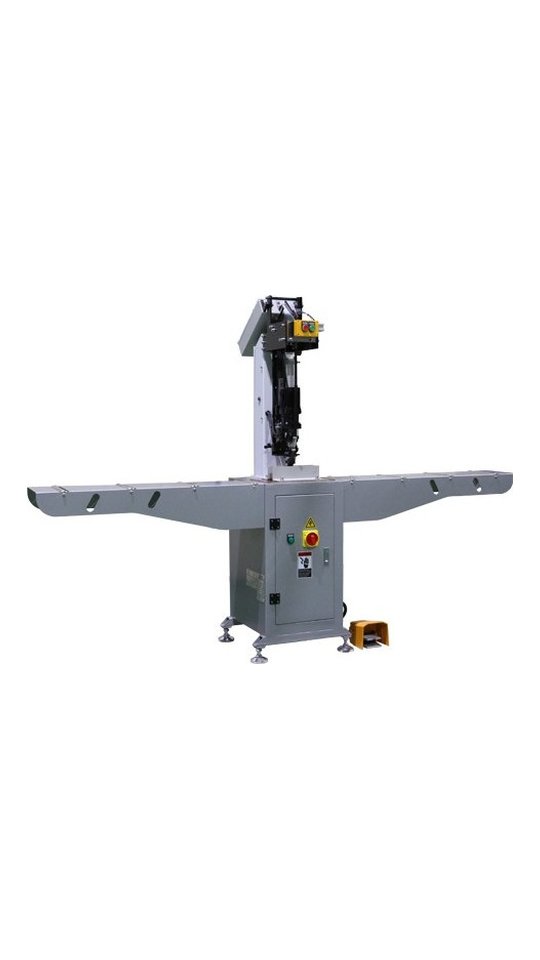

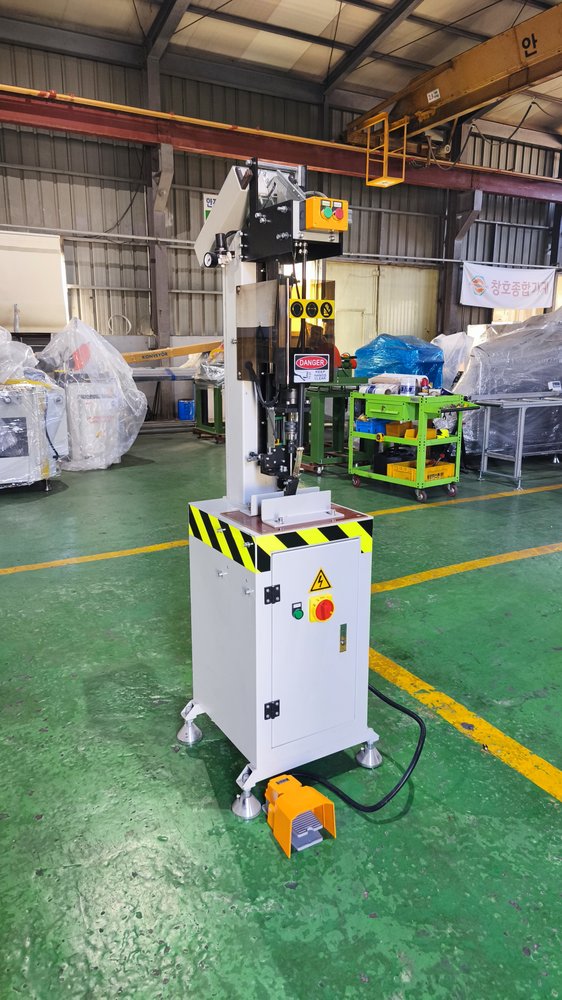

WTM-AL-01 — 1헤드 · 공급 30~150 screws/min · 150kg

Line-up

피스체결기 4종 가운데 이 자리입니다

지금 보고 계신 모델은 WTM-AL-01입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 드릴링 · 피스체결기 색인, 이 기종군 전체 비교표는 피스체결기에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

WTM-AL-01

스크류 Φ3.5~9.5 × 13~45mm · 30~150개/min

WTM-AL-04

4헤드 · 스크류 Φ3.5~9.5 × 13~45mm

Order & Delivery

주문 · 납기 안내

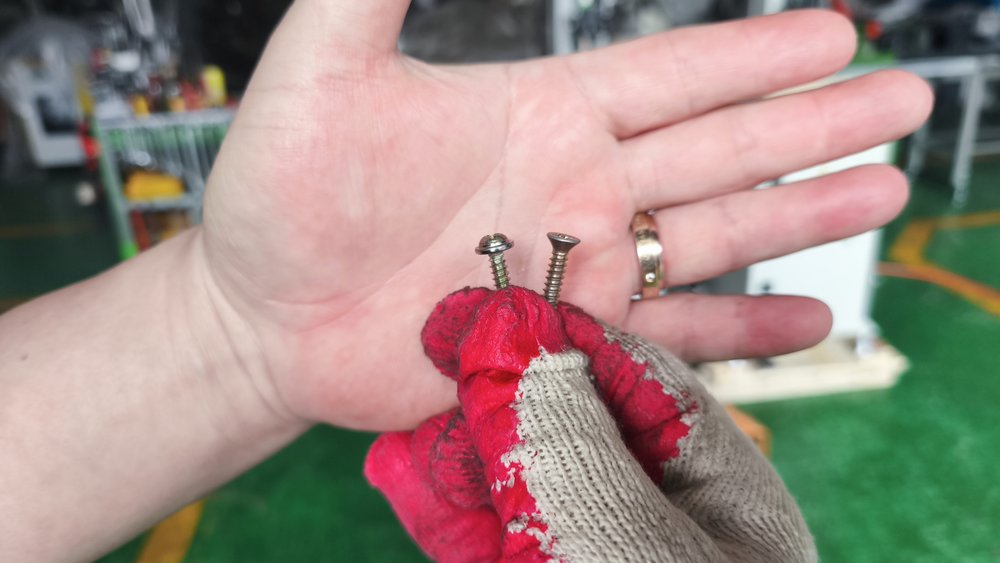

나사 규격 확인

쓰시는 나사의 직경 · 길이 · 머리 지름을 알려 주시면 지름 Φ3.5~9.5mm · 길이 13~45mm · 머리 지름 Φ6~9mm 범위 안인지 먼저 확인해 드립니다. 나사 샘플을 보내 주시면 공급 부품 구성까지 맞춰 봅니다.
