Screw Fastening Machine
나사를 자동으로 공급해 체결합니다
SCREW FASTENING MACHINE · 4 MODELS · 1-HEAD / 4-HEAD / CNC / SIDE MULLION
프로파일 안에 넣은 보강재나 중간살을 나사로 고정하는 기종군입니다. 네 기종 모두 나사를 기계가 공급하므로 작업자가 나사를 집어 넣는 동작이 없습니다. 헤드 한 개로 체결하는 기종과 네 개로 동시에 체결하는 기종, 체결 위치를 CNC로 정하는 기종과 중간살 측면 전용 기종으로 나뉩니다.
스크류 자동 공급1헤드 · 4헤드CNC 서보 제어중간살 측면 전용
모델 선정 · 견적 문의스마트스토어 바로가기
4종
이 기종군 기종 수
150개/min
1헤드 최대 공급
9.5mm
최대 스크류 직경
45mm
최대 스크류 길이
이 계열 4기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 각 기종 제원표에 적힌 수치이며, 기종에 따라 달라지는 값은 비교표에 기종별로 적어 두었습니다.
01
나사를 기계가 공급합니다WTM-AL-01은 분당 30~150개를 공급하고, CNC 두 기종은 볼 피더가 나사를 정렬해 연속으로 보냅니다. 작업자가 나사를 하나씩 집어 넣지 않으므로 체결 속도를 라인 속도에 맞출 수 있습니다.
02
창호 보강재에 쓰는 나사 규격을 받습니다WTM-AL-01과 WTM-AL-04는 스크류 직경 Φ3.5~9.5mm · 길이 13~45mm · 헤드 Φ6~9mm를 받습니다. 쓰시는 나사가 이 범위에 들어가는지 먼저 알려 주시면 공급 부품 구성을 확인해 드립니다.
03
물량과 가공 대상에 따라 네 기종이 나뉩니다WTM-AL-01은 220V 360W로 콘센트 전원에서 작동하고, WTM-AL-04는 헤드 네 개로 한 사이클에 네 곳을 체결합니다. WTM-CNC-DM1은 터치스크린으로 체결 위치를 입력하고, WTMD-SFM-CNC-T2는 중간살 측면 조립에 맞춘 헤드를 씁니다.
Feeding & Clamping
나사 공급 방식과 헤드 수가 네 기종을 가릅니다
WTM-AL-01은 220V 360W에 공기압력 6~8bar · 공기소비 5L/min으로 작동하며, 스크류 직경 Φ3.5~9.5mm · 길이 13~45mm · 헤드 Φ6~9mm를 분당 30~150개 공급합니다. 크기는 1,800 × 2,500 × 800mm · 150kg입니다. WTM-AL-04는 같은 나사 규격을 헤드 네 개로 체결하며 220V 4.4kW · 공기압력 6~8bar · 드릴비트 200mm · 5,000 × 2,000 × 2,000mm · 1,500kg입니다. WTM-CNC-DM1은 380V에 CNC 서보 제어와 터치스크린 조작 패널을 쓰고, 자동 볼 피더가 나사를 정렬해 공급하며 다점 압착 에어실린더 바이스로 자재를 누릅니다. 크기는 4,500 × 1,400 × 1,800mm · 1,500kg입니다. WTMD-SFM-CNC-T2는 380V에 CNC 서보 제어와 리니어가이드를 쓰는 중간살 측면 전용 기종으로, 볼 피더 자동 공급 · 2조 에어실린더 압착 바이스 · 연장 롤러 이송 테이블 · 듀얼 풋페달 · 에어필터 레귤레이터를 갖추고 크기는 2,000 × 1,000 × 1,200mm입니다. 저희가 출고 전에 쓰시는 프로파일과 나사로 시험 체결을 하고 체결 깊이를 함께 보신 뒤 보내 드립니다.
Supply Journey
공급부터 A/S까지, 저희가 직접 합니다
드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.
01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.
02
하역 · 검수
입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03
전시 보관
김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.
06
입고 AS
주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.
Selection
하루 물량과 체결 위치로 고르시면 됩니다
체결할 곳이 한 자재에 몇 군데인지, 위치가 자주 바뀌는지, 중간살 측면인지를 먼저 나누십시오. 이 세 가지로 네 기종 중 후보가 하나로 줄어듭니다.
WTM-AL-01 — 1헤드 · 220V 360W (중국산)
WTM-AL-01 220V · 360W · 공기압력 6~8bar · 공기소비 5L/min · 스크류 직경 Φ3.5~9.5mm · 길이 13~45mm · 헤드 Φ6~9mm · 공급 30~150 screws/min · 1,800 × 2,500 × 800mm · 150kg. 3상 배선 없이 자동 체결을 시작하실 수 있습니다.
WTM-AL-04 — 4헤드 동시 체결 (중국산)
WTM-AL-04 220V · 4.4kW · 공기압력 6~8bar · 드릴비트 200mm · 스크류 직경 Φ3.5~9.5mm · 길이 13~45mm · 헤드 Φ6~9mm · 5,000 × 2,000 × 2,000mm · 1,500kg. 한 사이클에 네 곳을 체결해 긴 보강재 물량 작업에 맞습니다.
WTM-CNC-DM1 — 1헤드 CNC · 볼 피더 (중국산)
WTM-CNC-DM1 380V · CNC 서보 제어 · 터치스크린 조작 패널 · 자동 볼 피더 연속 공급 · 다점 압착 에어실린더 바이스 · 4,500 × 1,400 × 1,800mm · 1,500kg. 체결 위치를 수치로 입력해 자재가 바뀌어도 같은 위치에 체결합니다.
WTMD-SFM-CNC-T2 — 중간살 측면 CNC (중국산)
WTMD-SFM-CNC-T2 380V · CNC 서보 제어 + 리니어가이드 · 볼피더 자동 공급 · 2조 에어실린더 압착 바이스 · 연장 롤러 이송 테이블 · 듀얼 풋페달 · 에어필터 레귤레이터 · 2,000 × 1,000 × 1,200mm. 중간살 측면 조립에 맞춘 헤드를 씁니다. 제원표에 중량 행이 없어 문의 주시면 확인해 드립니다.
🔴 주문 전 확정 사항 — 나사 규격과 체결 위치
같은 기종이라도 쓰시는 나사 규격과 체결 위치에 따라 공급 부품과 클램프 위치를 다르게 맞춥니다. 나사 샘플과 자재, 체결 위치 도면을 보내 주시면 시험 체결을 해 보고 맞는 구성을 알려 드립니다.
구멍을 먼저 뚫으셔야 하면
Model Line-up
피스체결기 4종 비교
체결 규격 칸은 각 기종 제원표의 값입니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.
| # | 모델 | 체결 규격 · 방식 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-AL-01 | 스크류 Φ3.5~9.5 × 13~45mm · 30~150개/min | 220V · 1,800×2,500×800 · 150kg · 중국산 |
 | 2 | WTM-AL-04 | 4헤드 · 스크류 Φ3.5~9.5 × 13~45mm | 220V · 5,000×2,000×2,000 · 1,500kg · 중국산 |
 | 3 | WTM-CNC-DM1 | 1헤드 CNC 서보 · 볼 피더 | 380V · 4,500×1,400×1,800 · 1,500kg · 중국산 |
 | 4 | WTMD-SFM-CNC-T2 | 중간살 측면 CNC · 볼 피더 | 380V · 2,000×1,000×1,200 · 중국산 |
표의 모델명을 누르시면 그 모델만 따로 보는 페이지로 갑니다. · WTMD-SFM-CNC-T2는 제원표에 중량 행이 없어 칸을 비웠습니다. · WTM-AL-01 · WTM-AL-04는 220V, CNC 두 기종은 380V입니다. · 네 기종 모두 중국산입니다.
Specifications
전 모델 공통 사양
아래 항목은 네 기종에 공통으로 적용됩니다. 기종마다 달라지는 것은 헤드 수 · 위치 제어 · 전원 · 크기 · 중량입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 · 보강재 · 중간살 |
|---|---|
| 가공 방식 | 나사 자동 공급 체결 — 1헤드 · 4헤드 · 1헤드 CNC · 중간살 측면 CNC |
| 나사 공급 | 자동 공급 30~150 screws/min(WTM-AL-01) · 자동 볼 피더(CNC 2종) |
| 스크류 규격 | 직경 Φ3.5~9.5mm · 길이 13~45mm · 헤드 Φ6~9mm(WTM-AL-01 · WTM-AL-04) |
| 자재 고정 | 에어실린더 압착 바이스(CNC 2종) — 공기압력 6~8bar(WTM-AL-01 · WTM-AL-04) |
| 전원 | 220V(WTM-AL-01 360W · WTM-AL-04 4.4kW) · 380V(CNC 2종) |
| 원산지 | 중국산 |
| 사후 관리 | 입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일PVC 프로파일보강재중간살
Real Product
실물 · 피스체결기
피스체결기의 실물입니다. 김해 전시장에서 1헤드형과 CNC형을 나란히 보실 수 있습니다.

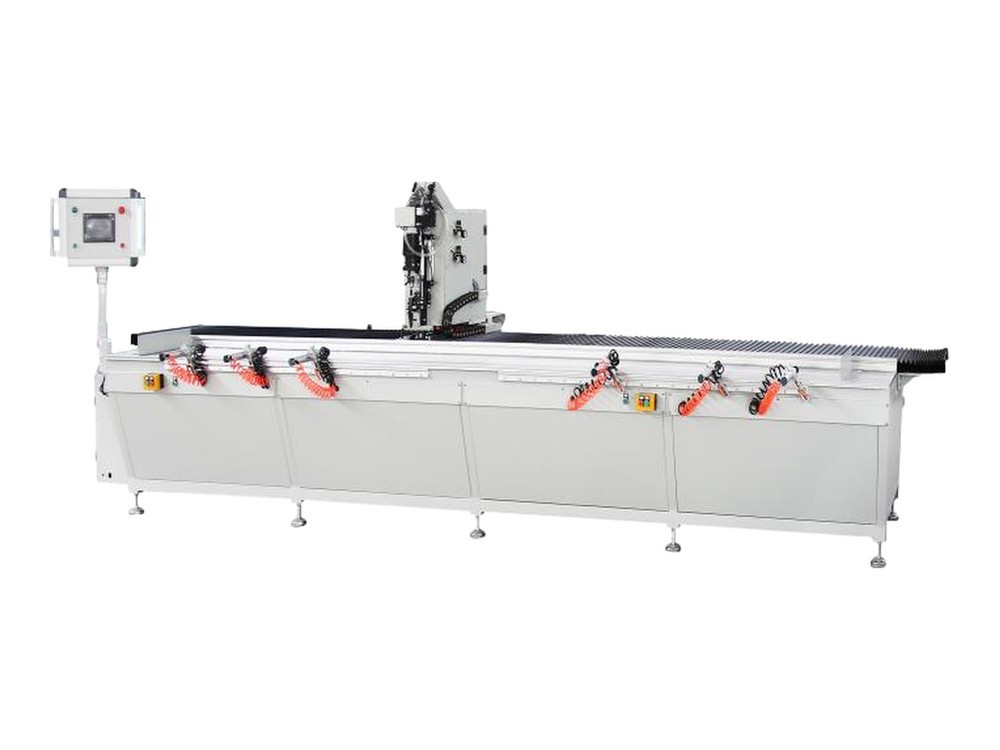

WTM-CNC-DM1 — 1헤드 CNC 서보 · 볼 피더 · 1,500kg
WTMD-SFM-CNC-T2 — 중간살 측면 CNC · 연장 롤러 테이블
WTM-AL-01 — 1헤드 · 공급 30~150 screws/min · 150kg
Series Line-up
알루미늄 드릴링 · 피스체결기 다섯 기종군
드릴링기와 피스체결기는 헤드 수와 가공 대상에 따라 다섯 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
Order & Delivery
주문 · 납기 안내
모델 선정
자재 한 개의 체결 위치 수와 쓰시는 나사 규격, 하루 물량과 공장 전원을 알려 주시면 네 기종 중 맞는 기종을 좁혀 드립니다.
시험 체결 후 출고
출고 전에 쓰시는 자재와 나사로 체결해 체결 깊이와 위치를 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
전원과 에어 배관, 설치 자리를 준비해 주시면 설치 후 첫 체결 깊이 세팅까지 함께 진행합니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 홀 위치 도면을 알려 주시면 같은 조건으로 뚫어 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 주축 · 베어링 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
