CNC Turning Door Hinge Drilling Machine
도어 경첩 홀을 CNC 좌표로 뚫습니다
CNC TURNING DOOR HINGE DRILLING MACHINE WTM-CNC-TDM · X 2,500 / Y 150 / Z 250 mm
터닝도어 프로파일에 경첩이 들어갈 구멍을 X · Y · Z 세 축 CNC로 가공하는 기종입니다. 도어 한 짝 길이 안의 경첩 홀을 다시 세팅하지 않고 이어서 뚫습니다. 프로파일 200 × 160mm까지 가공하며, 주문을 받아 제작합니다.
3축 CNCX 2,500 · Y 150 · Z 250mm프로파일 200 × 160mm380V · 2.5kW
모델 선정 · 견적 문의스마트스토어 바로가기
이 기종군은 WTM-CNC-TDM 한 기종입니다
Video
터닝도어 경첩 홀 가공 드릴머신 소개 — WTM-CNC-TDM · 창호종합기계 유튜브
WTM-CNC-TDM
실물 · 공장 점검 사진
저희 공장에서 드릴 주축, 공압 배관, 위치 감지 센서와 조작 화면을 점검한 사진입니다.

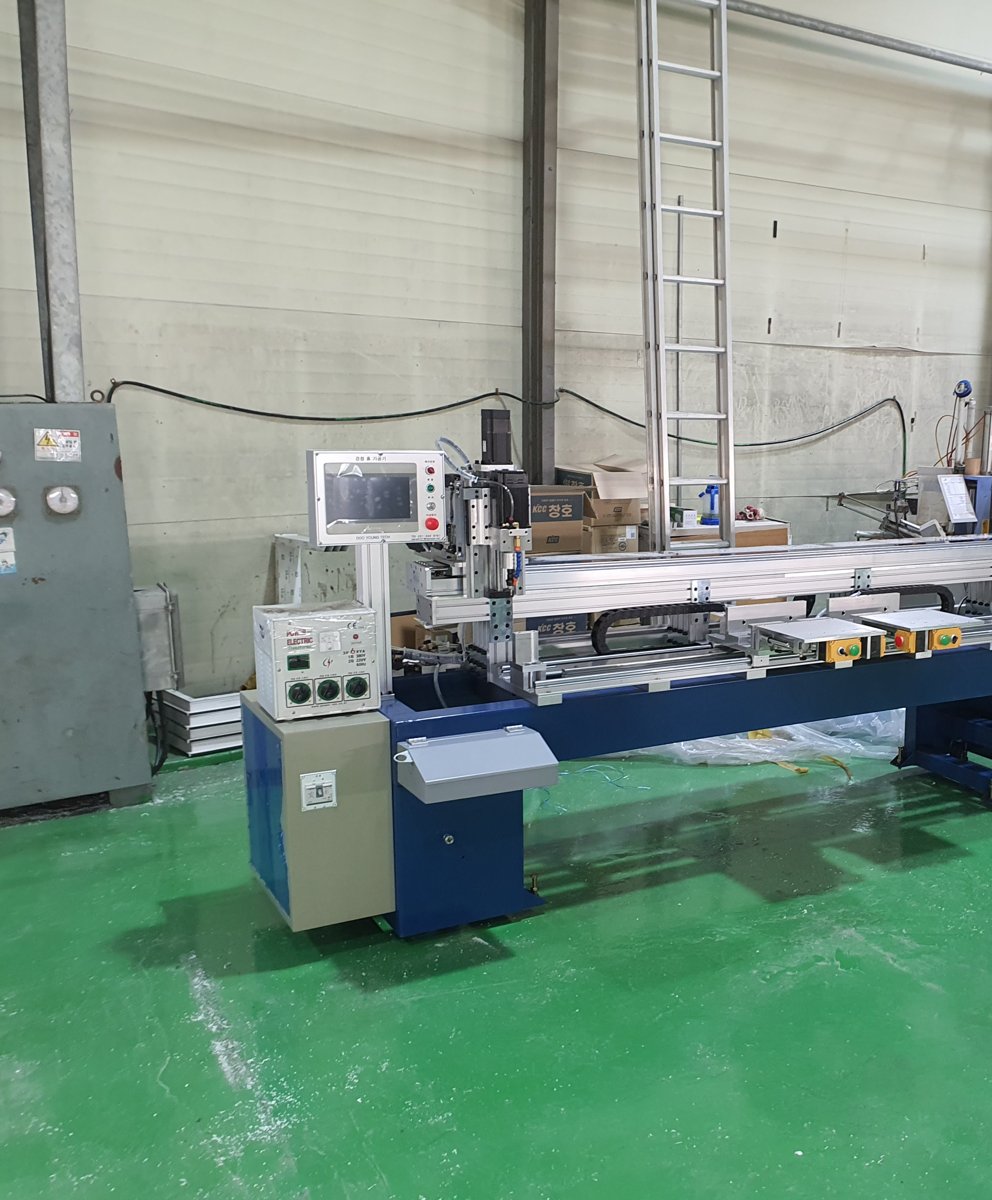

기계 전체

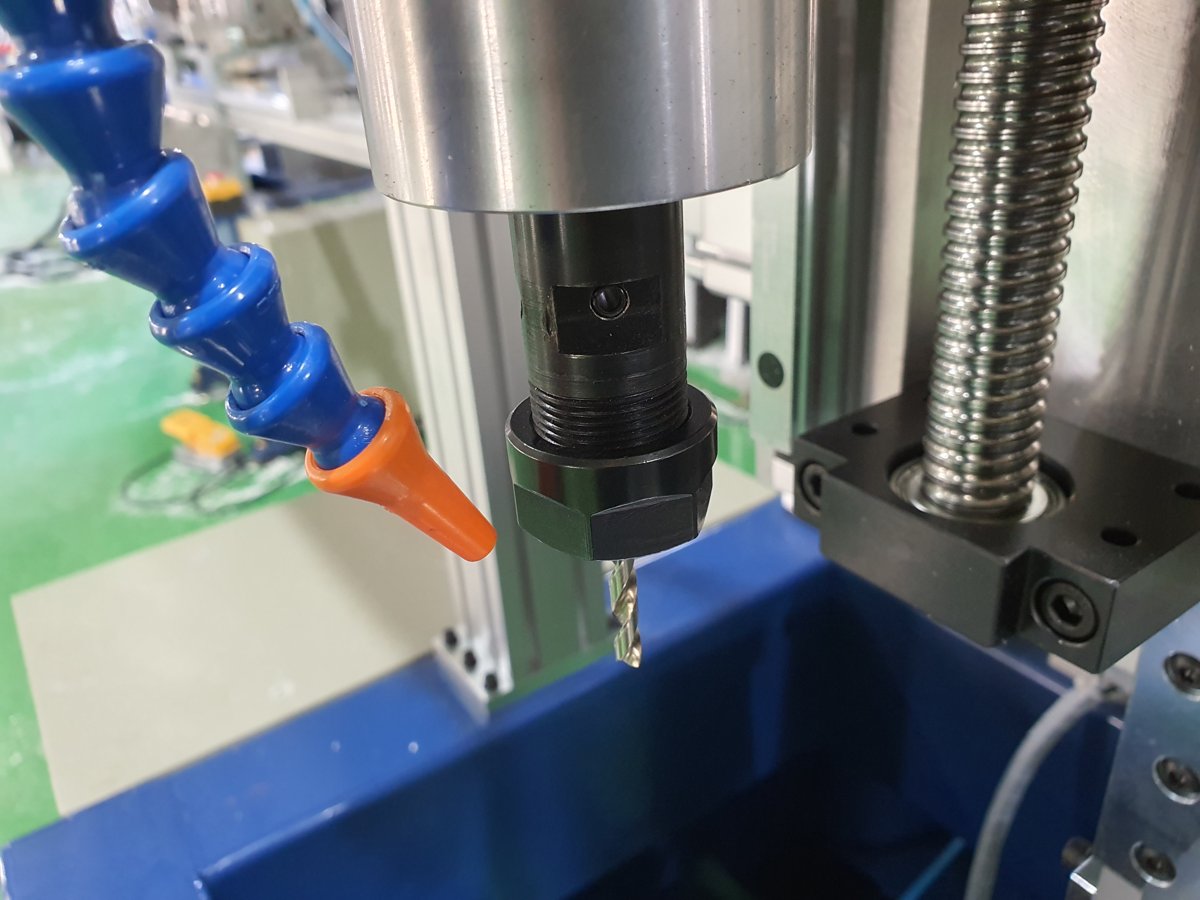

드릴 주축과 절삭유 노즐

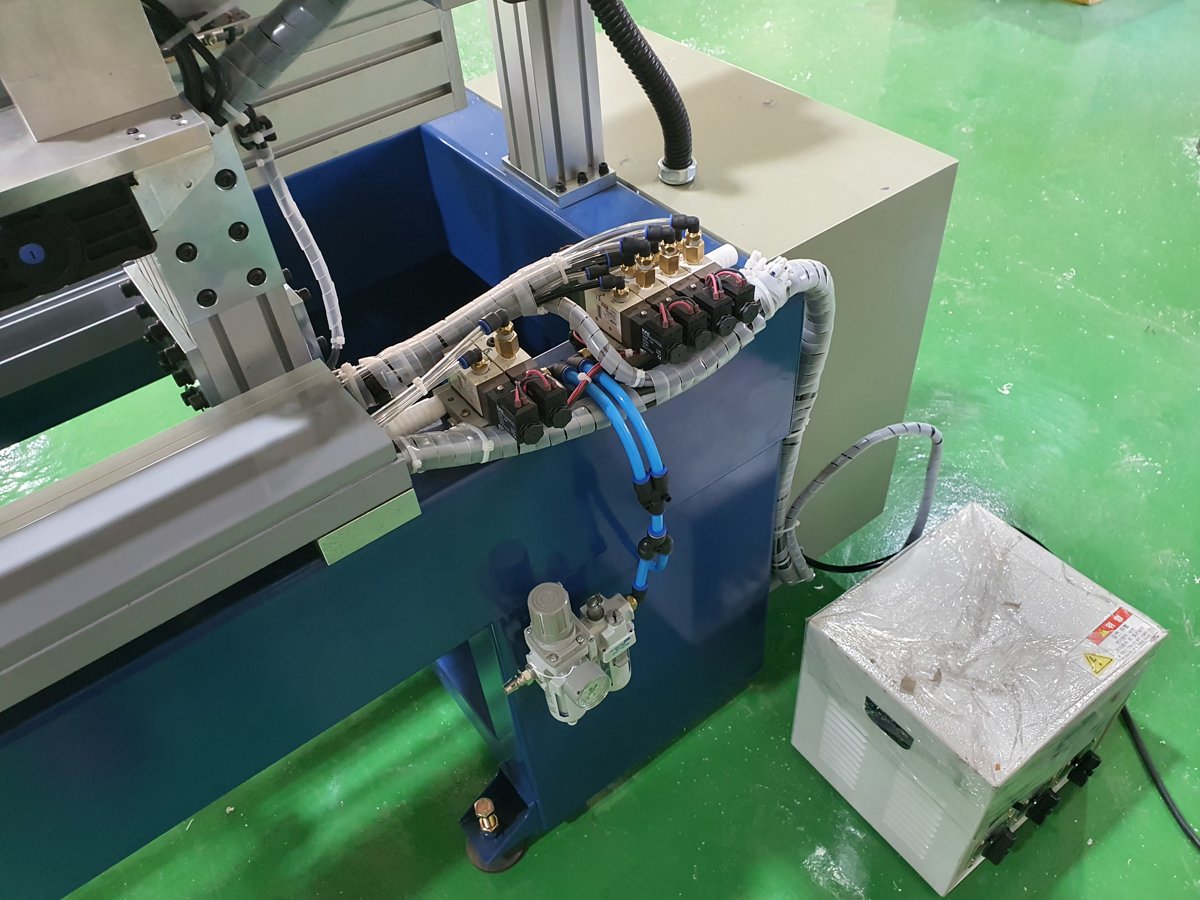

공압 배관

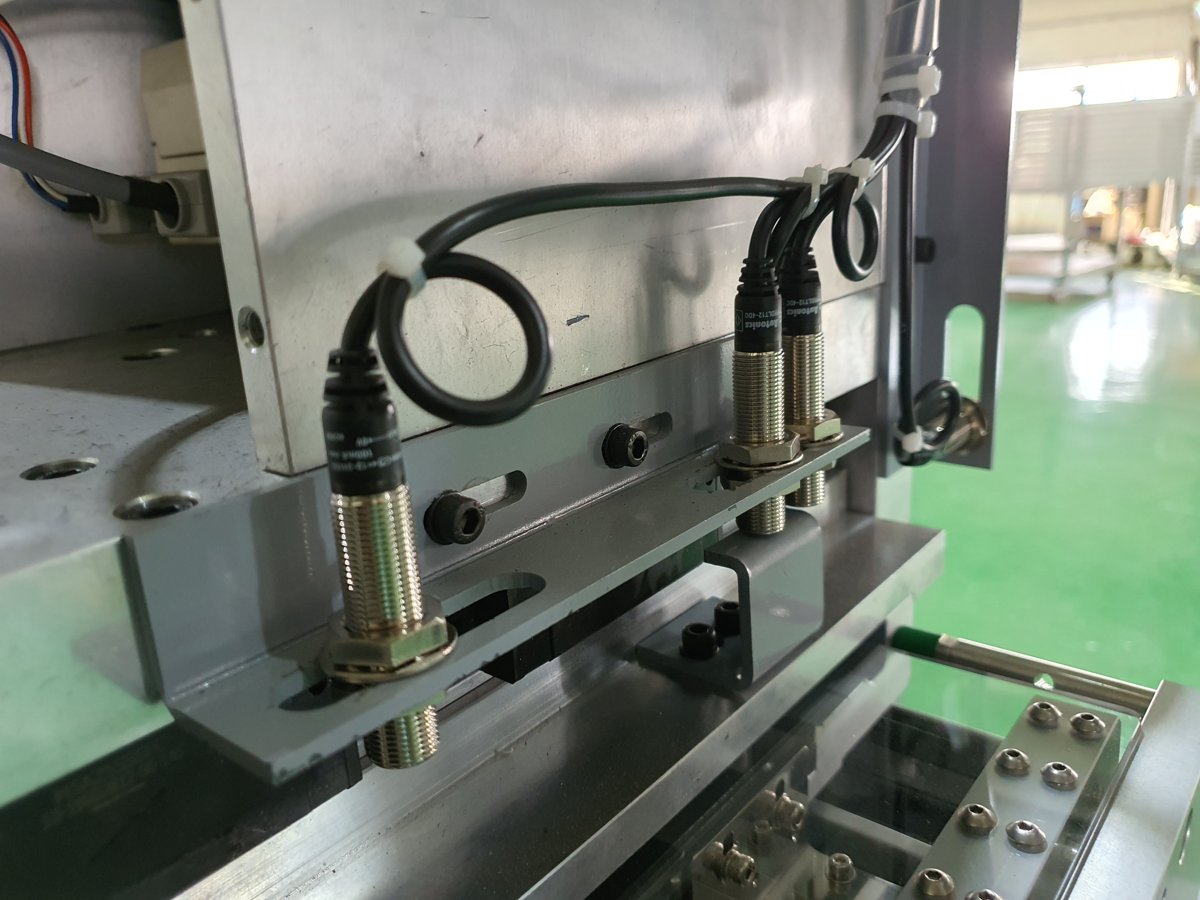

위치 감지 센서

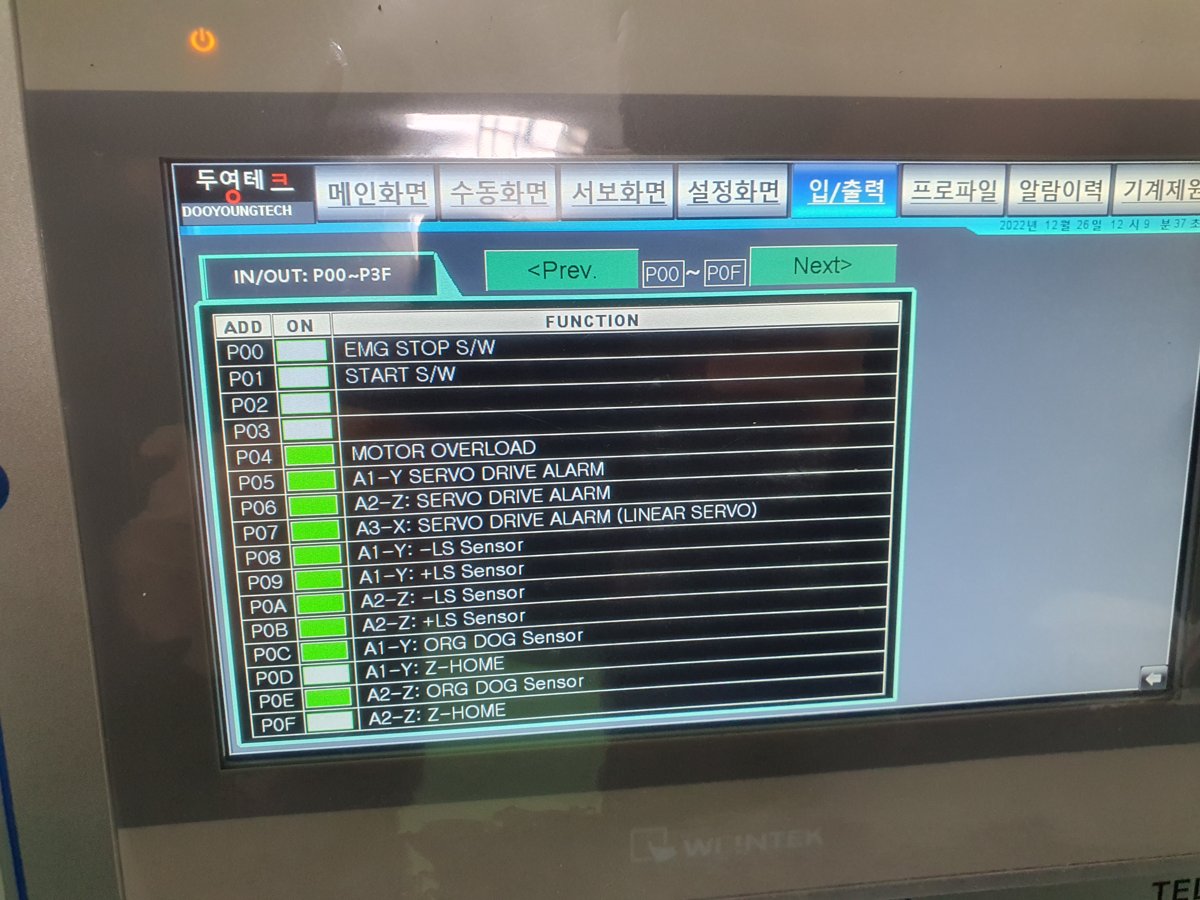

조작 화면 입출력 점검
Selling Points
핵심 세 가지
핵심 세 가지를 앞에 정리했습니다. 아래 값은 모두 WTM-CNC-TDM 제원표에 적힌 수치입니다.
01
도어 길이 안의 경첩 홀을 이어서 뚫습니다X축 이송 거리가 2,500mm이므로 도어 프로파일을 한 번 고정한 채 경첩 홀 여러 곳을 좌표대로 가공합니다. 홀마다 자재를 옮겨 다시 맞추지 않아 위치 오차가 쌓이는 일이 줄어듭니다.
02
폭 · 깊이 방향까지 좌표로 정합니다Y축 150mm와 Z축 250mm를 함께 제어해 경첩 홀의 폭 방향 위치와 가공 깊이를 수치로 넣습니다. 도면의 홀 좌표를 그대로 입력해 자재가 바뀌어도 같은 위치에 뚫습니다.
03
프로파일 200 × 160mm까지 가공합니다프로파일 범위가 200 × 160mm입니다. 사용하시는 터닝도어 프로파일 단면이 이 범위에 들어가는지 먼저 알려 주시면 클램프 구성을 확인해 드립니다.
CNC Axes
X · Y · Z 세 축으로 경첩 홀 위치를 정합니다
세 축 이송 범위는 X축 2,500mm · Y축 150mm · Z축 250mm이고, 가공할 수 있는 프로파일 범위는 200 × 160mm입니다. 전원은 380V 60Hz, 소비전력은 2.5kW이며 공기압력 0.5~0.8MPa로 자재를 고정합니다. 기계 크기는 3,000 × 1,100 × 1,200mm, 중량은 1,000kg입니다. 주문을 받아 제작하는 기종이라 사용하시는 도어 프로파일과 경첩 규격을 확인한 뒤 제작을 진행합니다.
Selection
터닝도어 가공이 많은 현장에 맞는 기종입니다
터닝도어 경첩 홀을 반복해 뚫으시는 라인이면 이 기종이 맞습니다. 일반 창호 홀이 대부분이면 3축 드릴머신이 더 맞을 수 있습니다.
WTM-CNC-TDM — 3축 CNC · 주문제작 (중국산)
WTM-CNC-TDM 380V 60Hz · 2.5kW · 공기압력 0.5~0.8MPa · X축 2,500 · Y축 150 · Z축 250mm · 프로파일 범위 200 × 160mm · 3,000 × 1,100 × 1,200mm · 1,000kg.
설치 자리는 길이 3m 이상이 필요합니다
기계 길이가 3,000mm입니다. 도어 자재를 올리고 내리는 앞뒤 여유를 포함해 길이 방향 공간을 넉넉히 확보해 주십시오. 공장 도면을 보내 주시면 배치안을 그려 드립니다.
주문 전 확정 사항 — 도어 프로파일과 경첩 규격
주문제작 기종이라 사용하시는 도어 프로파일 단면과 경첩 규격, 홀 좌표를 먼저 정합니다. 도면이나 자재 단면 정보를 보내 주시면 규격을 확인해 알려 드립니다.
Model Line-up
WTM-CNC-TDM 제원 요약
이 기종군은 WTM-CNC-TDM 한 기종입니다. 상세 치수는 견적서와 함께 제원표로 보내 드립니다.
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 |
|---|
 | 1 | WTM-CNC-TDM | X 2,500 · Y 150 · Z 250mm · 200 × 160mm | 380V 60Hz · 3,000×1,100×1,200 · 1,000kg · 중국산 |
· 가공 범위는 세 축 이송 범위와 프로파일 범위를 제원표 기준입니다. · 380V 전원과 0.5~0.8MPa 공압 배관이 필요합니다.
Specifications
전 모델 공통 사양
아래 항목은 WTM-CNC-TDM의 기본 사양입니다.
| 적용 소재 | 알루미늄 터닝도어 프로파일 |
|---|
| 가공 방식 | 3축 CNC — 경첩 홀 좌표 가공 |
|---|
| 이송 범위 | X축 2,500mm · Y축 150mm · Z축 250mm |
|---|
| 가공 범위 | 프로파일 범위 200 × 160mm |
|---|
| 자재 고정 | 공압 — 공기압력 0.5~0.8MPa |
|---|
| 전원 | 380V 60Hz — 소비전력 2.5kW |
|---|
| 크기 · 중량 | 3,000 × 1,100 × 1,200mm · 1,000kg |
|---|
| 제품 상태 | 주문제작 |
|---|
| 원산지 | 중국산 |
|---|
| 사후 관리 | 입고 수리 — 주축 · 베어링 · 전장 부품 보유 |
|---|
알루미늄 도어 프로파일
Real Product
실물 · WTM-CNC-TDM

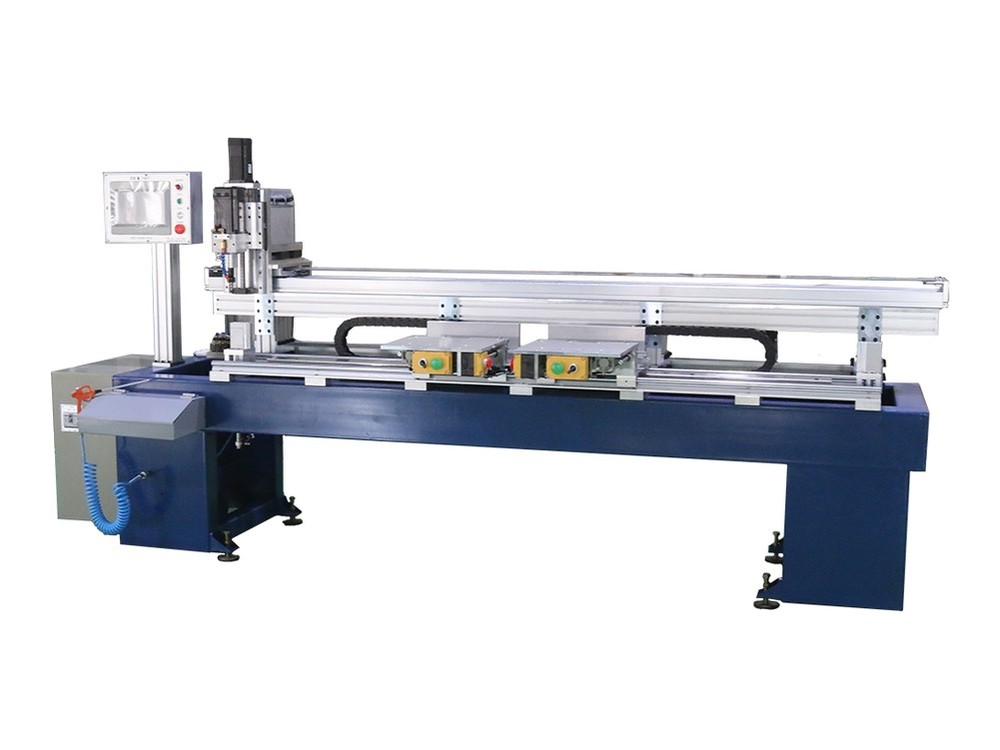

CNC 터닝도어 경첩가공 드릴머신의 실물입니다. 제작 사양은 주문마다 달라질 수 있습니다.
WTM-CNC-TDM — X 2,500 · Y 150 · Z 250mm · 1,000kg
